Звуковой течеискатель вакуумных систем

Звуковой течеискатель вакуумных систем

Иллюстрации

Показать все

Реферат



238201

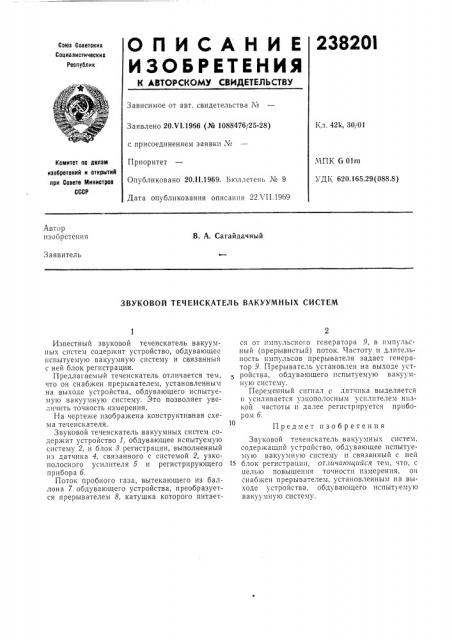

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42k, 30/О1

Заявлено 20Х!.1966 (№ 1088476125-28) с присоединением заявки №

Приоритет

Опубликовано 20.11.1969. Бюллетень ¹ 9

Дата опубликования описания 22Л 11.1969

МПК 6 01п1

УД1 620.165.29(088.8) Комитет оо делам иаобретвний и открытий при Совете Министров

СССР

Автор изобретения

В. А. Сагайдачный

Заявитель

ЗВУКОВОЙ ТЕЧЕИСКАТЕЛЬ ВАКУУМНЫХ СИСТЕМ ся от импульсного генератора 9, в импульсный (прерывпстый) поток. частоту и длительность импульсов прерывателя задает генератор 9. Прерыватель установлен на выходе устройства, обдувающего испытуемую вакуумную систему.

Переменный сигнал с датчика выделяется и усиливается узкополосным усилителем низкой частоты и далее регистрируется прибором б.

Звуковой течеискатель вакуумных систем, содержащий устройство, обдувающее испытуемую вакуумную систему и связанный с ней

1 блок регистрации, отличающсшся тем, что, с целью повышения точности измерения, он снабжен прерывателем, установленным на выходе устройства. обдувающего испытуемую вакуумную систему.

Известный звуковой течеискатель вакуумных систем содержит устройство, обдувающее испытуемую вакуумную систему и связанный с ней блок регистрации.

Предлагаемый течеискатель отличается тем, что он снабжен прерывателем, установленным на выходе устройства, обдувающего испытуемую вакуумную систему. Это позволяет увеличить точность измерения.

На чертеже изображена конструктивная схема течеискателя.

Звуковой течеискатель вакуумных систем содержит устройство 1, обдувающее испытуемую систему 2, и блок 3 регистрации, выполненный пз датчика 4, связанного с системой 2, узкополосного усилителя 5 и регистрирующего прибора б.

Поток пробного газа, вытекающего из баллона 7 обдувающего устройства, преобразуется прерывателем 8, катушка которого питаетПредмет изобретения

238201 р ! !

1

Составитель Т. Ефремова

Редактор В. Кузнецов Техред Т. П. Курнлко Корректор М. В. Радзинская

Заказ 1450/3 Гираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр. Сапунова, 2
