Планировщик-распределитель с автоматическим управлением

Планировщик-распределитель с автоматическим управлением

Иллюстрации

Показать все

Реферат

Изобретение относится к области дорожного строительства и может быть использовано при устройстве оснований дорог при выполнении планировочных работ, где требуется высокая точность выполнения поверхности дороги.

Известен планировщик-распределитель с автоматическим управлением для устройства оснований дорог, включающий гусеничный трактор с толкающей рамой, соединенной шарнирно с рабочей рамой, имеющей хребтовую балку с рояльным колесом на переднем конце, рабочий орган в виде отвала и шнека с резцами, смонтированном на рабочей раме (1).

Данное техническое решение по своей технической сущности и достигаемому результату является наиболее близким к предложению заявителя и поэтому принято за прототип.

Эта машина вполне отвечает требованиям высокого качества планирования благодаря применению системы автоматического управления, конструкции рабочего органа и рояльного колеса.

Однако ей свойственны следующие недостатки:

- повышенная нагрузка на трактор в связи с эксцентричным (боковым) расположением хребтовой балки с рояльным колесом, особенно это проявляется при работе по срезанию грунта рабочим органом, когда возникающие большие усилия на ноже отвала передаются эксцентрично на трактор, нагружая его гусеницы неравномерно;

- возможность производить только одностороннюю отсыпку инертных материалов (песок, щебень) в зону работы со стороны, противоположной размещению хребтовой балки, что сужает эксплуатационные возможности машины.

Таким образом, задачей, решаемой в предложении заявителя, является обеспечение воздействия равномерной нагрузки на трактор при работе машины с целью повышения ее долговечности, а также расширение эксплуатационных возможностей.

Решение указанной задачи достигается тем, что в планировщике-распределителе с автоматическим управлением для устройства оснований дорог, включающем гусеничный трактор с толкающей рамой, шарнирно соединенной с рабочей рамой, имеющей хребтовую балку с рояльным колесом на переднем конце, рабочий орган в виде отвала и шнека с резцами, смонтированным на рабочей раме, хребтовая балка с рояльным колесом смонтирована на рабочей раме шарнирно, с возможностью фиксированного поворота в горизонтальной плоскости.

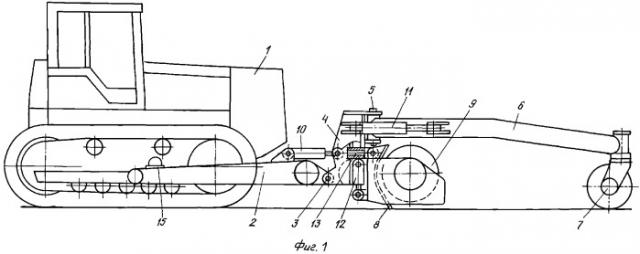

На фиг.1 изображен общий вид планировщика-распределителя, вид сбоку; на фиг.2 - то же, в плане; на фиг.3 - то же, вид А на фиг.1 - вариант соединения хребтовой балки с рабочей рамой; на фиг.4 - то же, разрез Б-Б на фиг.3.

Планировщик-распределитель включает гусеничный трактор 1 с толкающей рамой 2, которая соединена шарниром 3 с рабочей рамой 4. В средней части, соответствующей продольной оси симметрии трактора 1, с рабочей рамой 4 шарниром 5 соединена хребтовая балка 6, имеющая на переднем конце выполненное в виде опоры рояльное колесо 7. Рабочий орган выполнен в виде отвала 8 со шнеком с резцами 9. Управление положением рабочего органа по вертикали осуществляется гидроцилиндром 10, а управление положением хребтовой балки по горизонтали - гидроцилиндрами 11, установленными между рабочей рамой и хребтовой балкой.

Гидроцилиндр 12 служит для перекоса рабочего органа путем поворота его вокруг продольного шарнира 13, соединяющего отвал с рабочей рамой.

Хребтовая балка с рояльным колесом, как вариант исполнения, может менять свое горизонтальное положение за счет поворотов гусеничного трактора и фиксации двух ее крайних положений вручную перестановкой шкворня 14.

Работа планировщика-распределителя при планировании обрабатываемой поверхности, как и в прототипе, осуществляется с участием механизмов автоматического управления. Так, на толкающей раме в продольной плоскости установлен маятниковый помехозащищенный измеритель угла 15 для управления угловым положением толкающей рамы с целью получения необходимой ровности планируемой поверхности.

При этом хребтовая балка 6 с рояльным колесом 7 при работе устанавливается по продольной оси симметрии машины и передает на трактор симметричную нагрузку в отличие от прототипа.

Такая передача нагрузки на трактор и машину в целом в силовом отношении является наиболее выгодной и способствует повышению долговечности.

Кроме того, хребтовая балка, в отличие от прототипа, может занимать крайние левое или правое положения в плане, что позволяет производить отсылку инертных материалов с любой стороны по ходу машины, а это расширяет эксплуатационные возможности машины.

В итоге предложение заявителя позволяет повысить долговечность и расширить эксплуатационные возможности планировщика-распределителя.

Источники информации

(1) Патент на полезную модель №48331 «Профилировщик-распределитель с автоматическим управлением для устройства оснований дорог».

Планировщик-распределитель с автоматическим управлением для устройства оснований дорог, включающий гусеничный трактор с толкающей рамой, шарнирно соединенной с рабочей рамой, имеющей хребтовую балку с рояльным колесом на переднем конце, рабочий орган в виде отвала и шнека с резцами, смонтированный на рабочей раме, отличающийся тем, что хребтовая балка с рояльным колесом смонтирована на рабочей раме шарнирно, с возможностью фиксированного поворота в горизонтальной плоскости.
