I (Зоеооюэие.хт нате нт но-техническая бибпиоте !а МЬА

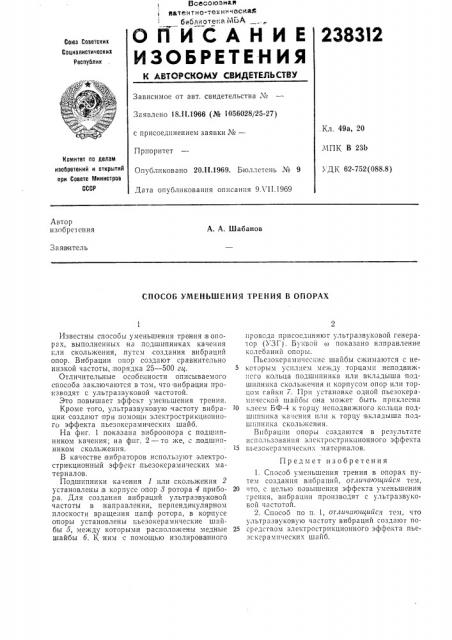

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

238312

Согоа Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 18.11.1966 (№ 1056028/25-27) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20.11.1969. Бюллетень № 9

Дата опубликования описания 9ЛгII.1969. Кл, 49а, 20

МПК В 23Ь

Номитет по делам изобретений и открытий при Совете Министров

СССР

УДК 62-752(088.8) Автор изобретения

А. А. Шабанов

Заявитель

СПОСОБ УМЕНЬШЕНИЯ ТРЕНИЯ В ОПОРАХ

Известны способы уменьшения трения,в опорах, выполненных на лсдшипниках качения или скольжения, .путем создания вибраций опор. Вибрации опор создают сравнительно низкой частоты,;порядка 25 — 500 ггг.

Отличительные особе!!ности описываемого способа заключаются в том, что вибрации производят с ультразвуковой частотой.

Это повьппает эффект уменьшения трения.

Кроме того, ультразвуковую частоту вибрации создают при помощи электрострикционного эффекта пьезокерамических шайб.

На фиг. 1 показана виброопора с подшипником качения; на фиг. 2 — то же, с подшипником скольжения.

В качестве,вибраторов используют электрострг!кционный эффект .пьезокерамических материалов.

Подшипники качения 1 или скольжения 2 установлены,в корпусе опор 8 ротора 4 прибо.ра. Для создания вибраций ультразвуковой частоты в направлении, перпендикулярном плоскости вращения цагпф ротора, в корпусе опоры установлены пьезокерамические шайбы 5, между которыми расположены медные шайбы б. К ним с помощью изолированного провода присосдиня!от ультразвуковой генератор (УЗГ). Буквой <о показано направление колебаний опоры.

Пьезокерамичсские шайбы сжимаются с не5 которым усил:!ем между торцами неподвижного Ko;IbLIB подшипника или Вкладыша подшипника скольжечия и корпусом опор или торцом гайки Т. При установке одной пьсзокерамичсской шайбы она может быть приклеена

<0 клеем БФ-4 к тсрцу неподвижного кольца подшипниl а ка:1 ения и. lи K торц вl, l33blIU2 подшипника скольжения.

Вибрации опоры создаются в рсзультате использования элсктрострикционного эффекта

15 пьезокерамических материалов.

Предмет изобретения

1. Способ уменьшения трения в опорах путем создания вибраций, от,гичающий ся тем, 20 гто, с целью повышения эффекта уменьшения

;Ilcíèÿ, вибрации производят с ультразвуковой частотой.

2. Способ по и. 1, отличающийся тем, что ультразвуковую частоту вибраций создают по25 средс гвом электрострикционного эффекта пьезскерамических шайб.
