Способ лужения и пайки
Иллюстрации
Реферат

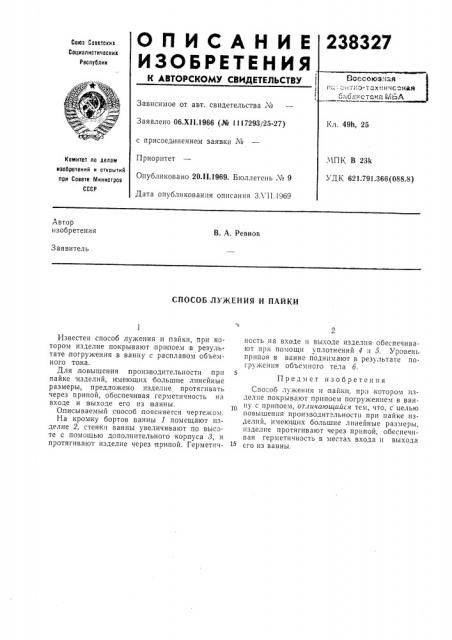

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соаэ Советских
Социалистических
Республик
Зависимое от авт. свидетельства М
Заявлено 06.XI1.1966 (№ 1117293/25-27) с присоединением заявки М
Приоритет
Опубликовано 20.И.1969. Бюллетень Х 9
Дата опубликования описания ЗЛ 11.1969
Комитет па делам иэобретений и открытий при Совете 1йиннстров
СССР
Автор изобретения
В. А. Ревнов
Заявитель
СПОСОБ ЛУЖЕНИЯ И ПАЙКИ
Известен способ лужения и пайки, при котором изделие покрывают при поем в результате погружения в ванну с распла вохт объемного тока.
Для,повышения производительности при пайке изделий, имеющих большие линейные размеры, предложено изделие протягивать через припой, обеспечивая герметичность на входе и:выходе его из ванньь
Описываемый способ,поясняегся чертежом.
На кромку бортов ванны 1 помещают изделие 2, стенки ванны увеличивают по высоте с помощью дополнительного корпуса 8, и протягивают изделие через припой. Герметичность на входе и выходе изделия обеспечивают при помощи уплотнений 4 и 5. Уровень припоя в ванне поднимают в результате погружения объемного тела 6.
Предмет изобретения
Спо"об лужения и пайки, при котором изделие покрывают припоем погружением в ванну с припоем, отличающийся тем, что, с целью повышения производительности при пайке изделий, имеющих большие линейные размеры, изделие протягивают через припой, обеспечивая герметичность в местах входа и выхода его из ванны.
