Реферат

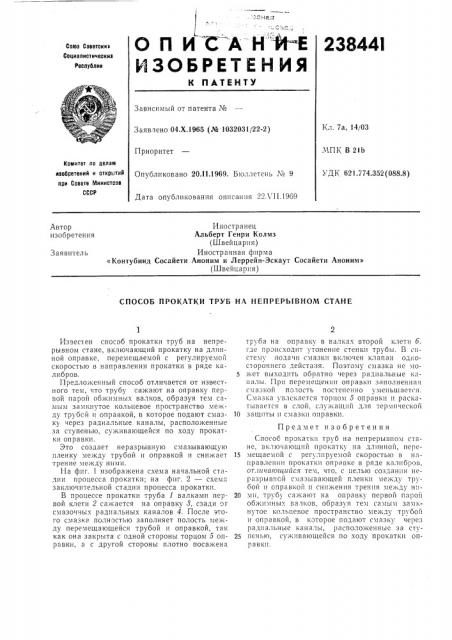

О П ИСАН"Й-Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

238441

Союз Советскит

Социалистическив

Республик

Зависимый от патента №

Кл. 7а, 14/03

Заявлено 04.Х.1965 (№ 1032031/22-2) МПК В 2lb

Приоритет

Комитет ло делам изобретений и открытий при Совете Мииистоов

СССР

УДК 621.774.352 (088.8) Опубликовано 20.ll.1969. Бюллетень № 9

Дата опубликования описания 22ХП,1969

Иностранец

Альберт Генри Колмз (Швейцария) Иностранная фирма

«Контубинд Сосайети Аноним и Леррейн-Эскаут Сосайети Аноним» (Швейцария) Автор изобретения

Заявитель

СПОСОБ ПРОКАТКИ ТРУБ НА НЕПРЕРЫВНОМ СТАНЕ

Известен способ прокатки труб на непрерывном стане, включающий прокатку на длинной оправке, перемещаемой с регулируемой скоростью в направлении прокатки в ряде калибров. 5

Предло>кенный способ отличается от известного тем, что трубу сажают на оправку первой парой обжимных валков, образуя тем самым замкнутое кольцевое пространство ме>кду трубой и оправкой, в которое подают смаз- 10 ку через радиальные каналы, расположенные за сту.пенью, су>кивающейся по ходу прокатки оправки.

Это создает неразрывную смазывающу1о пленку между трубой и оправкой и снижает 15 трение между ними.

На фиг. 1 изобра>кена схема начальной стадии процесса прокатки; на фиг. 2 — схема заключительной стадия процесса прокатки.

В процессе прокатки труба 1 валками пер- 20 вой клети 2 сажается на оправку 8, сзади or смазочных радиальных каналов 4. После этого смазка полностью заполняет полость между перемещающейся трубой и оправкой, так как она закрыта с одной стороны торцом 5 оп- 25 равки, а с другой стороны плотно посажена труба на оправку в валках второй клети 6, где происходит утонение стенки трубы. В систему подачи смазки включен клапан одностороннего действ;1я. Поэтому смазка не может выходить обратно через радиальные каналы. При перемещении оправки заполненная смазкой полость постепенно уменьшается.

Смазка ) B1cti3cTc>t TDPttoм д QIIP3BI II It Раскатывается в слой, служащий для термической защиты и смазки оправки.

Предмет изобретения

Спосос прокатки труб на непрерывном стане, включающий прокатку на длинной, перемещаемой с регулируемой скоростью в нап Рав чен1п1 IIP01 3TI II QIIP3 BKe B P513e :.3 ltt6PoB, от.11япющийся тем, что, с целью создания неразрыв сй смазывающей пленки между трубой и справкой и снижения трения между ними, труб) сажают на оправку первой парой обжимных валков. образуя тем самым замкнутое кольцевое пространство между трубой и оправкой, в которое подают смазку через радиальные каналы, расположенныс за ступснью, c) ж11ваlоще?вся по ход) проl атки оправки.

238441 Риг. с

Составитель Л. Матурин

Техред Л. 1. Левина Корректор М. В. Радзинская

Редактор А. Бер

Типография, пр. Сапунова, 2

Заказ 1450!18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
