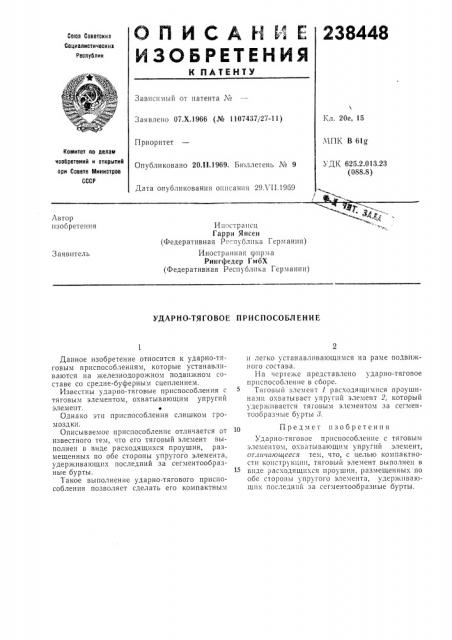

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

1 л. 20е, 15

Заявлено 07.Х.1966 (№ 1107437127-11) МПК В 61@

Приоритет

Комитет по делам изобретений к открытий при Совете Министров

СССР

УД1 625.2.013.23 (088.8) Опубликовано 20.l l.1969. Бюллетень ¹ 9

Дата опубликования описания 29Л П.1969

Автор изобретения

Иностранец

Гарри Янсен (Федеративная Республика Германии) Иностранная грирма

Рннгфедер ГмбХ (Федеративная Республика Германии) Заявитель

УДАРНО-ТЯ ГОВО Е П Р И С ПОСОБЛ ЕН И E

15

Зависимый от патента №

Данное изобретение относится к ударно-тяговым приспособлениям, которые устанавливаются на железнодорожном подвижном составе со средне-буферным сцеплением.

Известны ударно-тяговые приспособления с тяговым элементом, охватывающим упругий элемент.

Однако эти приспособления слишком громоздки.

Описываемое приспособление отличается от известного тем, ITQ его тяговый элемент выполнен в виде расходящихся проушин, размещенных по обе стороны упругого элемента, удерживающих последний за сегментообразные бурты.

Такое выполнение ударно-тягового приспособления позволяет сделать его компактным и легко устанавливающимся на раме подвижного состава.

На чертеже представлено ударно-тяговое приспособление в сборе.

Тяговый элемент 1 расходящимися проушинами охватывает ynpynIII элемент 2, который удерживается тяговым элементом за сегментообразные бурты 8.

Предмет изобретения

Ударно-тяговое приспособление с тяговым элементом, охватывающим упругий элемент, от,шчпющееся тем, что, с целью компактности конструкции, тяговый элемент выполнен в виде расходящихся проушин, размещенных по обе стороны упругого элемента, удерживающих последний за сегментообразные бурты.

238448

Составитель А. Егоров

Р дактор В. Кузнецов Техред Jl. Я. Левина Корректоры: А. Николаев» еда тор

Тираж 480 Подписное

Заказ 1667/6 п Совете Мипист ов СССР

ЦНИИПИ Комитета по делам изобретений и открытии при Совете р

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
