Устройство идентификации изделий

Устройство идентификации изделий

Иллюстрации

Показать все

Реферат

Изобретение относится к области контрольно-измерительной техники и может быть использовано в машиностроении для идентификации (распознавания) нагретых неметаллических и ненагретых металлических и неметаллических изделий, а также в качестве датчика контроля положения изделий с учетом их термического состояния и вида материала.

Известно устройство идентификации (распознавания) изделий, содержащее последовательно соединенные генератор электрических колебаний с индуктивным чувствительным элементом, выполненным в виде катушки индуктивности, помещенной в кольцевом пазу открытой чашки ферритового сердечника с центральным отверстием, и включенным в цепь его колебательного контура, и пороговый элемент, последовательно включенные фотоприемник и формирователь импульсов, а также логический элемент ИЛИ-НЕ, вход которого соединен с выходом формирователя импульсов, первую выходную клемму, соединенную с выходом логического элемента ИЛИ-НЕ и являющуюся первым выходом устройства, вторую выходную клемму, являющуюся вторым выходом устройства (см. авторское свидетельство SU 1185419, МКИ⁴ Н01Н 36/00 "Датчик положения и контроля", 1985.10.15). Такое устройство имеет суженные функциональные возможности, так как производит идентификацию (распознавание):

- только ненагретых металлических и неметаллических изделий и не позволяет производить идентификацию наряду с ненагретыми металлическими и неметаллическими изделиями нагретых неметаллических изделий;

- ограниченной номенклатуры контролируемых изделий, т.е. им осуществляется идентификация каждого изделия только из двух разновидностей контролируемых изделий на одном соответствующем выходе устройства из двух выходов, и не позволяет производить идентификацию изделий, имеющих более расширенную номенклатуру по числу, виду материала и термическому состоянию контролируемых изделий. Например, такое устройство не позволяет идентифицировать одно изделие из трех разновидностей контролируемых изделий (нагретое неметаллическое, ненагретое металлическое, ненагретое неметаллическое) на одном из трех соответствующем выходе устройства.

Наиболее близким по технической сущности к предлагаемому решению является устройство идентификации изделий, содержащее последовательно включенные инфракрасный фотоприемник, формирователь импульсов, последовательно соединенные генератор электрических колебаний с индуктивным чувствительным элементом, выполненным в виде катушки индуктивности, помещенной в кольцевом пазу открытой чашки ферритового сердечника с центральным отверстием, и включенным в цепь его колебательного контура, и пороговый элемент, а также логический элемент ИЛИ-НЕ, первую выходную клемму, подключенную к выходу логического элемента ИЛИ-НЕ и являющуюся первым выходом устройства, логический элемент И, вход которого соединен с выходом формирователя импульсов, выход - с входом логического элемента ИЛИ-НЕ, вторую выходную клемму, соединенную с выходом логического элемента И и являющуюся вторым выходом устройства (см. авторское свидетельство SU 1610268, МКИ⁵ G01B 21/00, "Индуктивно-оптический датчик положения и контроля", 1990.11.30).

Однако такое устройство обладает ограниченными функциональными возможностями, так как:

- производит идентификацию только нагретых изделий (металлических и неметаллических) и не позволяет производить идентификацию (распознавание) наряду с нагретыми неметаллическими изделиями ненагретых металлических и неметаллических изделий;

- осуществляет идентификацию изделий из числа ограниченной номенклатуры по числу разновидностей контролируемых изделий в соответствии с алгоритмом: идентификация каждого из двух разновидностей контролируемых изделий на один соответствующий выход из двух выходов устройства - и не позволяет осуществлять идентификацию изделий из числа расширенной номенклатуры (например, из набора, состоящего из трех видов контролируемых изделий, - нагретое неметаллическое, ненагретое металлическое, ненагретое неметаллическое) по числу разновидностей контролируемых изделий согласно алгоритму: идентификация каждого изделия из трех разновидностей контролируемых изделий на один соответствующий выход из трех выходов устройства.

Кроме того, такое устройство характеризуется двумя зонами его чувствительности - ближней и дальней зонами чувствительности вдоль оси симметрии индуктивного чувствительного элемента, совпадающей с осью симметрии центрального отверстия чашки его ферритового сердечника. В ближней зоне чувствительности, в которой одновременно действуют электромагнитное поле индуктивного чувствительного элемента и инфракрасное излучение контролируемого нагретого изделия в пределах чувствительности инфракрасного фотоприемника, производится идентификация (распознавание) контролируемых изделий. В дальней зоне чувствительности, в которой действует только инфракрасное излучение контролируемых изделий в пределах чувствительности фотоприемника инфракрасного излучения от конца границы ближней зоны чувствительности и до расстояния предельной чувствительности инфракрасного фотоприемника, такое устройство работает только как бесконтактный фотоэлектрический датчик, в одинаковой степени срабатывающий от нагретых металлических и неметаллических изделий по его первому выходу (выходная клемма 12). Это приводит к снижению надежности его работы в режиме идентификации контролируемых изделий, когда устройство находится в исходном состоянии, при котором на его выходах установлены напряжения с уровнями логического "0", а контролируемые им изделия находятся за пределами действия зоны действия его чувствительного элемента из-за ложных его срабатываний от посторонних нагретых металлических и неметаллических предметов и технологических источников инфракрасного излучения. При этом ложные его срабатывания проявляются в виде формирования на его выходной клемме 12 ложных импульсов напряжения с уровнем логической "1".

Задача, решаемая изобретением, - расширение функциональных возможностей устройства путем обеспечения возможности распознавания наряду с нагретыми неметаллическими изделиями ненагретых металлических и неметаллических изделий с расширением номенклатуры контролируемых изделий, а также повышение надежности работы устройства путем устранения его ложных срабатываний от посторонних источников инфракрасного излучения и нагретых металлических объектов.

Решение указанной задачи достигается тем, что в известное устройство, содержащее индуктивный чувствительный элемент, выполненный в виде катушки индуктивности, помещенной в кольцевом пазу открытого торца ферритового сердечника с центральным отверстием, последовательно соединенные генератор электрических колебаний, в цепь колебательного контура которого включен индуктивный чувствительный элемент, первый пороговый элемент, последовательно включенные первый инфракрасный фотоприемник, формирователь импульсов, а также первый логический элемент ИЛИ-НЕ, выход которого является первым выходом устройства, логический элемент И, первый вход которого подключен к выходу формирователя импульсов, а выход его соединен с первым входом первого логического элемента ИЛИ-НЕ и является вторым выходом устройства, в него введены второй инфракрасный фотоприемник, подключенный параллельно первому инфракрасному фотоприемнику ко входу формирователя импульсов, последовательно включенные мультивибратор с емкостным чувствительным элементом, подключенным к его входу и выполненным в виде токопроводящей пластины с геометрической формой, повторяющей геометрическую форму центрального отверстия ферритового сердечника, детектор, второй пороговый элемент, прямой выход которого соединен со вторым входом логического элемента И, третий вход которого подключен к инверсному выходу первого порогового элемента, прямой выход которого соединен со вторым входом первого логического элемента ИЛИ-НЕ, третий вход которого подключен к инверсному выходу второго порогового элемента, а также второй логический элемент ИЛИ-НЕ, первый и второй входы которого соединены соответственно с инверсным выходом первого порогового элемента и с выходом формирователя импульсов, а его выход является третьим выходом устройства, при этом емкостной чувствительный элемент установлен внутри центрального отверстия ферритового сердечника соосно с этим отверстием со смещением относительно открытого торца ферритового сердечника вдоль оси симметрии его центрального отверстия в сторону закрытого торца ферритового сердечника, причем индуктивный и емкостной чувствительные элементы и инфракрасные фотоприемники, между которыми размещены индуктивный и емкостной чувствительные элементы, установлены вдоль прямой линии в одной плоскости и образуют чувствительный элемент устройства, а плоскости оптических окон инфракрасных фотоприемников, плоскость открытого торца ферритового сердечника и одна из плоскостей емкостного чувствительного элемента, направленные в одну сторону, установлены параллельно и образуют чувствительную поверхность устройства.

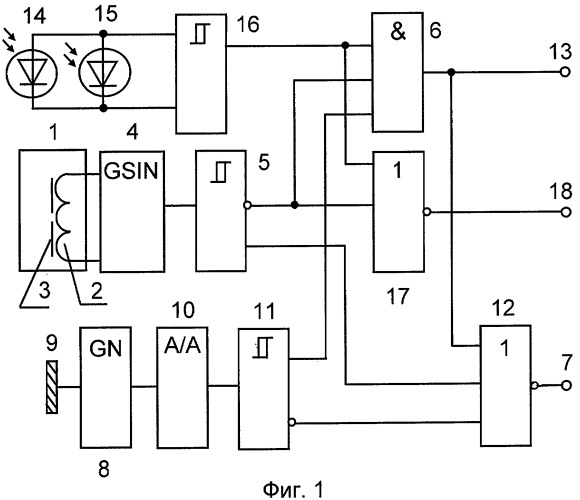

На фиг.1 представлена блок-схема устройства; на фиг.2 - схема взаимного расположения инфракрасных фотоприемников, емкостного и индуктивного чувствительных элементов и контролируемого изделия; на фиг.3 - диаграммы напряжений, поясняющие работу устройства при срабатывании его от нагретых неметаллических изделий в режиме идентификации трех видов изделий; на фиг.4 - диаграммы напряжений, поясняющие работу устройства при срабатывании его от ненагретых металлических изделий в режиме идентификации трех видов изделий; на фиг.5 - диаграммы напряжений, поясняющие работу устройства при срабатывании его от ненагретых неметаллических изделий в режиме идентификации трех видов изделий.

Устройство содержит (см. фиг.1) индуктивный чувствительный элемент 1, выполненный в виде катушки индуктивности 2, помещенной в кольцевом пазу со стороны открытого торца чашки ферритового сердечника 3 с центральным отверстием, высокочастотный генератор электрических колебаний 4, к цепям колебательного контура которого подключен индуктивный чувствительный элемент 1, первый пороговый элемент 5, выполненный, например, по схеме триггера Шмитта, вход которого подключен к выходу генератора 4, логический элемент И 6, первую выходную клемму 7, мультивибратор 8 с емкостным чувствительным элементом 9, подключенным к его входу, детектор 10, вход которого соединен с выходом мультивибратора 8, второй пороговый элемент 11, выполненный, например, по схеме триггера Шмитта, вход которого подключен к выходу детектора 10, первый логический элемент ИЛИ-НЕ 12, первый вход которого соединен с выходом логического элемента И 6, второй вход - с прямым выходом первого порогового элемента 5, третий вход - с инверсным выходом второго порогового элемента 11, выход - с первой выходной клеммой 7, являющейся первым выходом устройства, вторую выходную клемму 13, подключенную к выходу логического элемента 6 и являющуюся вторым выходом устройства, соединенные между собой параллельно первый и второй инфракрасные фотоприемники 14, 15, формирователь импульсов 16, выполненный, например, по схеме триггера Шмитта, к входу которого подключены выходы инфракрасных фотоприемников 14 и 15, а выход его соединен с первым входом логического элемента И 6, второй вход которого подключен к прямому выходу второго порогового элемента 11, третий вход - к инверсному выходу первого порогового элемента 5, второй логический элемент ИЛИ-НЕ 17, первый вход которого соединен с инверсным выходом первого порогового элемента 5, второй вход - с выходом формирователя импульсов 16, третью выходную клемму 18, подключенную к выходу второго логического элемента 17 и являющуюся третьим выходом устройства.

Генератор 4 выполнен, например, на основе транзистора по схеме автогенератора электрических колебаний с индуктивной трехточкой, в котором индуктивный чувствительный элемент 1 подключен к цепям его колебательного контура (см. книгу Виленский П.И., Срибнер Л.А. Бесконтактные путевые выключатели. - М.: Энергоатомиздат, 1985. - 80 с., ил. - (Библиотека по автоматике; Вып.654)", стр.20, рис.10, а; стр.38, рис.25).

Мультивибратор 8 выполнен, например, по схеме симметричного автогенератора прямоугольных импульсов на основе операционного усилителя (см. книгу Шило В.Л. Линейные интегральные схемы в радиоэлектронной аппаратуре. - М.: Сов. радио, 1974, с.175, рис.4.42, а).

Емкостной чувствительный элемент 9, подключенный в цепи отрицательной обратной связи к инвертирующему входу операционного усилителя мультивибратора 8, является одной из обкладок частотозадающего "раскрытого конденсатора", второй обкладкой которого являются электрические цепи общей "земли" мультивибратора 8 и устройства в целом, и служит емкостным чувствительным элементом мультивибратора 8 (см. журнал "Радио", №10, 2002, с.38, рис.1; с.39, рис.3). При этом емкостной чувствительный элемент 9 выполнен в виде токопроводящей пластины с геометрической формой, совпадающей с геометрической формой сквозного центрального отверстия, выполненного в чашке ферритового сердечника 3 индуктивного чувствительного элемента 1. Причем емкостной чувствительный элемент 9 установлен внутри центрального отверстия ферритового сердечника 3 соосно с этим отверстием со смещением относительно поверхности открытого торца чашки ферритового сердечника 3 вдоль оси симметрии центрального отверстия ферритового сердечника 3 в сторону, противоположную расположению катушки индуктивности 2, т.е. в сторону закрытого торца ферритового сердечника 3. Наличие такого смещения не позволяет потоку рассеяния (на фиг.2 не показан для лучшей читаемости чертежа) электромагнитного поля 19, существующего непосредственно у передней кромки центрального отверстия со стороны открытого торца чашки ферритового сердечника 3, взаимодействовать с поверхностью емкостного чувствительного элемента 9, и, тем самым, исключает возможность внесения нежелательного дополнительного затухания в колебательный контур генератора 4. Это, в свою очередь, исключает возможность снижения добротности колебательного контура генератора 4 и нарушения его режима генерации электрических колебаний, приводящего к нарушению работоспособности устройства.

Детектор 10 выполнен, например, по схеме диодного пассивного преобразователя амплитудных значений переменного напряжения в постоянное с последовательным включением выпрямительного диода с выходной нагрузкой в виде параллельной RC - цепи (см. книгу Волгин Л.И. Измерительные преобразователи переменного напряжения в постоянное.- М.: Сов. радио, 1977, с.174, рис.4.9, б).

Каждый инфракрасный фотоприемник 14, 15 выполнен, например, по схеме, состоящей из усилителя постоянного тока на основе операционного усилителя, инфракрасного фотодиода, включенного в фотодиодном режиме на вход операционного усилителя (см. книгу Аксененко М.Д. и др. Микроэлектронные фотоприемные устройства. / М.Д.Аксененко, М.Л.Бараночников, О.В.Смолин. - М.: Энергоатомиздат, 1984. - 208 с., ил.", с.83, рис.4.11, Б), и транзисторного эмиттерного повторителя с открытым эмиттерным выходом, вход которого подключен к выходу усилителя постоянного тока, а его открытый эмиттерный выход является выходом инфракрасного фотоприемника.

Индуктивный чувствительный элемент 1 включает в себя катушку индуктивности 2, ферритовый сердечник 3, выполненный в виде чашки, имеющей открытый и закрытый торцы. Со стороны открытого торца чашки ферритового сердечника 3 установлена обмотка катушки индуктивности 2. У открытого торца чашки ферритового сердечника 3 при подаче высокочастотного сигнала на катушку индуктивности 2 с генератора 4 образуется в воздушном пространстве высокочастотное электромагнитное поле 19. Магнитный поток этого поля замыкается через воздушное пространство между внутренним кольцевым выступом чашки, установленным внутри центрального отверстия катушки индуктивности 2, и наружным кольцевым выступом чашки, охватывающем своей внутренней боковой поверхностью наружную боковую поверхность катушки индуктивности 2 по ее периметру. При этом перед закрытым торцом чашки в воздушном пространстве высокочастотное электромагнитное поле не возникает, так как его магнитный поток замыкается внутри сердечника через сплошной слой феррита, образующего закрытый торец чашки, т.е. происходит экранирование этим слоем электромагнитного поля со стороны закрытого торца ферритового сердечника 3. Внутри центрального отверстия ферритового сердечника 3 высокочастотное электромагнитное поле также отсутствует, так как отверстие выполнено в сплошном слое феррита, и магнитный поток замыкается внутри ферритового сердечника 3 через этот слой феррита вследствие небольшого сопротивления феррита для магнитного потока по сравнению с сопротивлением воздуха. Поэтому взаимодействие емкостного чувствительного элемента 9, установленного внутри центрального отверстия ферритового сердечника 3 со смещением в сторону его закрытого торца, с электромагнитным полем 19 катушки индуктивности 2 полностью исключается.

Между инфракрасными фотоприемниками 14, 15 установлен индуктивный чувствительный элемент 1 с емкостным чувствительным элементом 9 (см. фиг.2). При этом инфракрасные фотоприемники 14, 15, индуктивный и емкостной чувствительные элементы 1, 9 установлены вдоль прямой линии в одной плоскости и образуют чувствительный элемент устройства. Причем плоскости оптических окон инфракрасных фотоприемников 14, 15, плоскость открытого торца чашки ферритового сердечника 3 катушки индуктивности 2 и одна из плоскостей емкостного чувствительного элемента 9, направленные в одну сторону, установлены параллельно между собой и образуют чувствительную поверхность устройства.

При таком взаимном расположении элементов чувствительного элемента устройства он и, следовательно, устройство в целом характеризуется двумя зонами чувствительности - ближней и дальней зонами чувствительности. В ближней зоне чувствительности, в которой одновременно действуют электромагнитное поле 19, индуктивного чувствительного элемента 1, электрическое поле 23 емкостного чувствительного элемента 9 и инфракрасное излучение контролируемого нагретого изделия 20 в пределах чувствительности инфракрасных фотоприемников 14, 15, производится идентификация (распознавание) контролируемых изделий. В дальней зоне чувствительности, ограниченной в пределах чувствительности фотоприемников 14, 15 инфракрасного излучения концом границы ближней зоны чувствительности и расстоянием предельной чувствительности инфракрасных фотоприемников 14, 15, устройство теряет свойство идентификации (распознавания) контролируемых изделий 20. Но в этой зоне устройства в условиях производственных технологических процессов могут находиться различные посторонние источники инфракрасного излучения, которыми могут быть нагретые металлические и неметаллические предметы и технологические источники инфракрасного излучения, например, оптические датчики с открытым оптическим каналом или метрологическое оборудование с измерительными генераторами инфракрасного излучения. Такие источники, воздействуя своим инфракрасным излучением на чувствительные элементы фотоприемников 14, 15, могут вызывать ложные срабатывания устройства, проявляющиеся в виде формирования на выходах устройства ложных импульсов напряжения с уровнями логической "1", что приводит к снижению надежности его работы.

Кроме того, в ближнюю зону чувствительности устройства в зону действия его чувствительного элемента могут случайно попадать, например, посторонние нагретые металлические предметы и вызывать ложные срабатывания устройства, которые проявляются также в виде формирования на выходах устройства ложных импульсов напряжения с уровнями логической "1". Поэтому взаимное расположение элементов чувствительного элемента устройства, построение его электрической схемы и алгоритм обработки ею сигналов фотоприемников 14, 15, индуктивного и емкостного чувствительных элементов 1, 9 выбирается с учетом наличия указанных мешающих факторов.

Такое взаимное расположение в пространстве инфракрасных фотоприемников 14, 15, емкостного чувствительного элемента 9, индуктивного чувствительного элемента 1 и контролируемого изделия 20 (см. фиг.2) при прохождении им в направлении стрелки 21 (22) относительно чувствительного элемента устройства параллельно его чувствительной поверхности в пределах действия электромагнитного поля 19, электрического поля 23 и в пределах расстояний чувствительности фотоприемников 14, 15 всегда обеспечивает последовательное взаимодействие контролируемого изделия 20 с оптическим окном фотоприемника 14 (15), электромагнитным полем 19, электрическим полем 23 и оптическим окном фотоприемника 15 (14). Это в свою очередь обеспечивает:

1) последовательное засвечивание нагретым контролируемым неметаллическим изделием 20 своим инфракрасным излучением 24 сначала одного фотоприемника 14 (15), потом пересечение электромагнитного поля 19, оставляя при этом фотоприемник 14 (15) в засвеченном состоянии, а затем взаимодействие с электрическим полем 23, продолжая оставаться в зоне действия электромагнитного поля 19 и оставляя при этом фотоприемник 14 (15) в засвеченном состоянии, далее засвечивание другого фотоприемника 15 (14), оставаясь в зоне действия электромагнитного и электрического полей 19, 23 соответственно и оставляя на некотором промежутке времени оба фотоприемника в засвеченном состоянии, потом затемнение фотоприемника 14 (15), оставаясь в зоне действия электромагнитного и электрического полей 19, 23 соответственно и оставляя при этом фотоприемник 15 (14) в засвеченном состоянии, затем выход из зоны действия электрического поля 23, оставаясь в зоне действия электромагнитного поля 19 и оставляя фотоприемник 15 (14) в засвеченном состоянии, далее выход из зоны действия электромагнитного поля 19, оставляя при этом фотоприемник 15 (14) в засвеченном состоянии и, наконец, затемнение фотоприемника 15 (14) и выход контролируемого нагретого неметаллического изделия 20 из зоны чувствительной поверхности устройства.

Таким образом, последовательное засвечивание нагретым контролируемым изделием 20 одного 14 (15) и другого 15 (14) фотоприемника происходит без разрыва, т.е. формируется на выходе формирователя импульсов 16 обоими параллельно включенными фотоприемниками сплошной импульс напряжения с уровнем логической "1" длительностью, равной времени нахождения контролируемого нагретого неметаллического изделия в зоне чувствительной поверхности устройства, начиная с момента засветки фотоприемника 14 (15) и до момента выхода из засвеченного состояния фотоприемника 15 (14);

2) последовательное прохождение ненагретым неметаллическим контролируемым изделием фотоприемника 14 (15) без его засвечивания вследствие отсутствия у контролируемого изделия инфракрасного излучения 24, потом пересечение им электромагнитного поля 19, затем взаимодействие его с электрическим полем 23, далее прохождение им фотоприемника 15 (14) без засвечивания его из-за отсутствия у контролируемого изделия 20 инфракрасного излучения 24 и выход контролируемого изделия 20 из зоны чувствительной поверхности устройства. В результате чего на выходе второго порогового элемента 11 формируется импульс напряжения с уровнем логической "1" длительностью, равной длительности нахождения контролируемого изделия 20 в электрическом поле 23 емкостного чувствительного элемента 9.

3) получение на выходе формирователя импульсов 16 импульса длительностью всегда большей, чем длительность каждого импульса на выходах первого порогового элемента 5 и второго порогового элемента 11;

4) получение на выходе первого порогового элемента 5 в случае взаимодействия чувствительного элемента устройства с контролируемым ненагретым металлическим изделием 20 импульса напряжения с уровнем логической "1" длительностью всегда большей, чем длительность импульса на выходе второго порогового элемента 11;

5) расстановку на временной оси сформированных импульсов таким образом, чтобы выходной импульс формирователя импульсов 16 большей длительности всегда "охватывал" выходные импульсы меньшей длительности первого порогового элемента 5 и второго порогового элемента 11, и чтобы в то же время выходной импульс первого порогового элемента 5, длительность которого больше, чем длительность импульса на выходе второго порогового элемента 11, всегда "охватывал" выходной импульс последнего.

Следовательно, такое взаимное расположение инфракрасных фотоприемников, индуктивного и емкостного чувствительных элементов и взаимодействие их в описанной выше последовательности с контролируемым изделием, а также соответствующая обработка предложенной схемой устройства их выходных сигналов позволяют реализовать принцип действия устройства в режиме идентификации трех видов изделий из числа нагретых неметаллических и ненагретых металлических и неметаллических изделий и расширить номенклатуру контролируемых изделий до трех, т.е. производить распознавание неметаллических и металлических изделий с учетом их термического состояния и вида материала при расширенной номенклатуре контролируемых изделий по алгоритму: идентификация каждого из трех разновидностей контролируемых изделий, на один соответствующий выход из трех выходов устройства, а также повысить надежность работы устройства.

Устройство работает следующим образом.

При подаче напряжения питания в момент нахождения контролируемого изделия 20 вне зоны чувствительной поверхности устройства (см. фиг.2) фотоприемники 14, 15 находятся в затемненном состоянии. В результате формирователь импульсов 16 устанавливается в такое устойчивое состояние, при котором на его выходе, первом и втором входах соответственно логических элементов 6 и 17 устанавливается напряжение U1 уровнем логического "0" (см. фиг.3, фиг.4, фиг.5). При этом в момент подачи напряжения питания генератор 4 переходит в режим генерации электрических колебаний, постоянная составляющая тока которых на его выходе создает падение напряжения, превышающее входное пороговое значение напряжения триггера порогового элемента 5. В результате последний переключается в такое устойчивое состояние, при котором на его прямом и инверсном выходах устанавливаются напряжения U2 и U3 с уровнями логического "0" и логической "1" соответственно, которые подаются соответственно на второй вход логического элемента 12 и третий вход логического элемент 6, первый вход логического элемента 17 (см. фиг.3, фиг.4, фиг.5). Вместе с тем в момент по дачи напряжения питания мультивибратор 8 переходит в заторможенное состояние, при котором на его выходе, на входе и выходе детектора 10, на входе порогового элемента 11 устанавливаются напряжения с уровнями логического "0". В результате пороговый элемент 11 устанавливается в такое устойчивое состояние, при котором на его прямом и инверсном выходах устанавливаются соответственно напряжения U4 и U5 с уровнями логического "0" и логической "1", которые подаются соответственно на второй и третий входы логических элементов 6 и 12 (см. фиг.3, фиг.4, фиг.5). После чего на выходах логических элементов 6, 17, 12 и на выходных клеммах 13, 18, 7 устанавливаются соответственно напряжения U6, U7, U8 с уровнями логического "0", так как:

- уровень логической "1" напряжения U3 с инверсного выхода порогового элемента 5 через третий вход логического элемента 6 на его выход и на выходную клемму 13 не проходит при установленных на его первом и втором входах напряжений U1 и U4 с уровнями логического "0" соответственно с выхода формирователя 16 и с прямого выхода порогового элемента 11;

- уровень логической "1" напряжения U3 с инверсного выхода порогового элемента 5 по первому входу логического элемента 17 инвертируется им под действием напряжения U1 с уровнем логического "0" с выхода формирователя 16 в напряжение U7 с уровнем логического "0", которое проходит на выход логического элемента 17 и на выходную клемму 18;

- уровень логической "1" напряжения U5 с инверсного выхода порогового элемента 11 по третьему входу логического элемента 12 инвертируется им под действием напряжений U6 и U2 с уровнями логического "0" соответственно с выхода логического элемента 6 и прямого выхода порогового элемента 5, поданных соответственно на первый и второй входы логического элемента 12, в напряжение U8 с уровнем логического "0", которое проходит на выход логического элемента 12 и на выходную клемму 7.

Таким образом, после подачи напряжения питания устройство устанавливается в исходное состояние, при котором контролируемое изделие 20 находится за пределами его чувствительной поверхности, а на выходных клеммах 13, 18 и 7 устанавливаются соответственно напряжения U6, U7 и U8 с уровнями логического "0" (см. фиг.3, фиг.4, фиг.5). При этом устройство готово к первому циклу идентификации изделий.

Рассмотрим работу предлагаемого устройства в режиме идентификации трех видов контролируемых изделий - нагретых неметаллических, ненагретых металлических и ненагретых неметаллических, при котором контролируемое изделие 20 (см. фиг.2) перемещается параллельно чувствительной поверхности устройства в пределах зон действия электромагнитного поля 19, электрического поля 23 и в пределах расстояний чувствительности инфракрасных фотоприемников 14, 15 в одном из направлений по стрелке 21 или 22.

При введении в направлении стрелки 21 (22) в зону чувствительной поверхности устройства, например, нагретого неметаллического изделия 20, происходит засвечивание его инфракрасным излучением 24 (см. фиг.2) фотоприемника 14 (15), в результате на его выходе устанавливается напряжение с уровнем логической "1", которое подается на вход формирователя 16, который переключается в такое устойчивое состояние, при котором на его выходе, на первом входе логического элемента 6 и на втором входе логического элемента 17 устанавливается напряжение U1 с уровнем логической "1" (см. фиг.3). Но уровень логической "1" напряжений U1 и U3 соответственно с выхода формирователя 16 и с инверсного выхода порогового элемента 5 через первый и третий входы логического элемента 6 на его выход и выходную клемму 13 не проходит, и на его выходе и выходной клемме продолжает присутствовать напряжение U6 с уровнем логического "0". Так как при этом на обоих входах логического элемента 17 с выхода формирователя 16 и инверсного выхода порогового элемента 5 установлены соответственно напряжения U1 и U3 с уровнями логической "1", переключения логического элемента 17 в другое состояние не происходит, и на его выходе и выходной клемме 18 продолжает присутствовать напряжение U7 с уровнем логического "0".

Через некоторый промежуток времени перемещающееся в выбранном направлении контролируемое изделие 20, оставляя фотоприемник 14 (15) в засвеченном состоянии, входит в зону действия электромагнитного поля 19. При этом контролируемое изделие 20 существенного затухания в колебательный контур генератора 4 не вносит, и последний продолжает находиться в режиме генерации электрических колебаний, т.е. в исходном состоянии, при котором на прямом выходе порогового элемента 5 установлено напряжение U2 с уровнем логического "0". Поэтому описанные состояния схемы устройства и диаграмм напряжений на фиг.3, установившиеся до момента вхождения контролируемого изделия в зону действия электромагнитного поля 19, не изменились.

Затем перемещающееся в выбранном направлении контролируемое изделие 20, оставляя фотоприемник 14 (15) в засвеченном состоянии и по-прежнему оставаясь в зоне действия электромагнитного поля 19, входит в зону действия электрического поля 23 емкостного чувствительного элемента 9 и образует с ним электрический конденсатор. Значение электрической емкости образованного таким образом конденсатора увеличивается до такого уровня, при котором происходит возбуждение мультивибратора 8 и переход его в режим генерации электрических колебаний. Амплитуда выходных импульсов мультивибратора 8 преобразуется детектором 10 в постоянное напряжение с уровнем логической "1", которое превышает входное пороговое значение напряжения триггера порогового элемента 11. При этом пороговый элемент 11 переключается в другое устойчивое состояние, при котором на его прямом и инверсном выходах устанавливаются соответственно напряжения U4 и U5 с уровнями логической "1" и логического "0", которые подаются соответственно на второй вход логического элемента 6 и третий вход логического элемента 12. В результате на всех трех входах логического элемента 6 с выхода формирователя 16, с прямого выхода порогового элемента 11 и с инверсного выхода порогового элемента 5 установлены соответственно напряжения U1, U4 и U3 с уровнями логической "1". Поэтому на выходе логического элемента 6, первом входе логического элемента 12 и на выходной клемме 13 устанавливается напряжение U6 с уровнем логической "1". При этом инвертирования уровня логического "0" напряжений U2 и U5 логическим элементом 12 соответственно по его второму и третьему входам в напряжение U8 с уровнем логической "1" не происходит, и на его выходе и выходной клемме 7 продолжает присутствовать напряжение U8 с уровнем логического "0", так как на первом входе логического элемента 12 с выхода логического элемента 6 установлено напряжение U6 с уровнем логической "1", запрещающее инвертирование.

Далее перемещающееся контролируемое изделие 20, по-прежнему оставляя фотоприемник 14 (15) в засвеченном состоянии и оставаясь в зоне действия электромагнитного поля 19 и электрического поля 23, засвечивает фотоприемник 15 (14). После чего уровень напряжения на входе и выходе формирователя 16, соответствующий уровню логической "1", не изменился, так как параллельно включенные фотоприемники 14, 15 реализуют логическую функцию МОНТАЖНОЕ ИЛИ. Поэтому описанные выше состояния схемы устройства и диаграмм напряжений на фиг.3, установившиеся до момента засвечивания фотоприемника 15 (14), не изменились.

При дальнейшем перемещении в том же направлении контролируемое изделие 20, оставаясь в зонах действия электромагнитного и электрического полей 19, 23 соответственно и оставляя фотоприемник 15 (14) в засвеченном состоянии, выходит за пределы оптического окна фотоприемника 14 (15). При этом происходит затемнение последнего, после чего уровень напряжения U1 на выходе формирователя 16, соответствующий уровню логической "1", также не изменяется по причине реализации фотоприемниками 14, 15 логической функции МОНТАЖНОЕ ИЛИ. В связи с этим описанные состояния схемы устройства и диаграмм напряжений на фиг.3, установившиеся до момента затемнения фотоприемника 14 (15), также не изменились.

Далее контролируемое изделие 20, оставляя фотоприемник 15 (14) в засвеченном состоянии и оставаясь в зоне действия электромагнитного поля 19, выходит из зоны действия электрического поля 23. При этом мультивибратор 8 переходит в заторможенное состояние, т.е. в исходное состояние, при котором на его выходе, входе и выходе детектора 10 устанавливаются напряжения с уровнями логического "0". В результате на вход порогового элемента 11 подается напряжение с уровнем логического "0", под действием которого он переключается в другое состояние, т.е. в исходное состояние, и на его прямом и инверсном выходах устанавливаются напряжения U4 и U5 с уровнями логического "0" и логической "1" соответственно, которые подаются соответственно на второй вход логического элемента 6 и на третий вход логического элемента 12. После чего под действием напряжения U4 с уровнем логического "0" с прямого выхода порогового элемента 11 логический элемент 6 переключается в исходное состояние, при котором на его выходе и на выходной клемме 13 устанавливается напряжение U6 с уровнем логического "0", которое подается на первый вход логического элемента 12. Но под действием нулевого уровня напряжений U6 и U2 соответственно с выхода логического элемента 6 и прямого выхода порогового элемента 5 изменения напряжения U8 на выходе логического элемента 12 и выходной клемме 7 не происходит вследствие отсутствия инвертирования им напряжений U6 и U2 с уровнями логического "0" соответственно по его первому и второму входам в напряжение U8 с уровнем логической "1", так как на третьем входе логического элемента 12 установлено с инверсного выхода порогового
