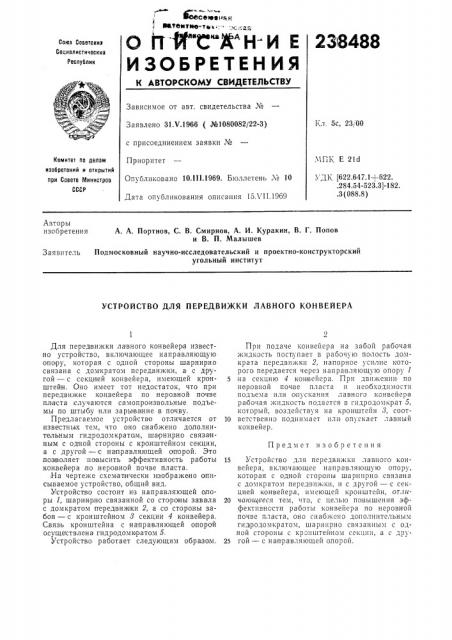

О 1Т Я" С"Ж Н И Е

ИЗОБРЕТЕНИЯ

CoNs Соеетскик

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 31 V.1966 (№1080082/22-3) с присоединением заявки №

Приоритет

Опубликовано 10.111.1969. Бюллетень ¹ 10

Дата опубликования описания 15ХП.1969

Кл. 5с, 23, 00

МПК Е 21d

Комитет по делам изобретений и открытий при Совете Министров

СССР

i ÄK (622,647.1+622. .284.54-523.3)-182. .3 (088.8) Авторы изобретения

А. А. Портнов, С. В. Смирнов, А. И. Куракин, В. Г. Попов и В. П. Малышев

Заявитель Подмосковный научно-исследовательский и проектно-конструкторский угольный институт

УСТРОЙСТВО ДЛЯ ПЕРЕДВИЖКИ ЛАВНОГО КОНВЕЙЕРА

Предмет изобретения

Для передвижки лавного конвейера известно устройство, включающее направляющую

0II0ipy, которая с одной стороны шарнирно связана с домкратом передвижки, а с другой — с секци ей конвейера, имеющей кронштей н. Оно имеет тот недостаток, что при передвижке конвейера по неровной почве пласта;случаются самопроизвольные подъемы по штыбу или зарывание в почву.

Предлагаемое устройство отличается от известных тем, что оно снабжено дополнительным гидродомкратом, ша рнирно связанным с одной стороны с кронштейном секции, а с другой — Ic на правляющей опорой. Зто позволяет повысить эффективность работы конвейера,по,неровной почве пласта.

IHa чертеже схематически и зображено описываемое устройство, общиной вид.

У стройство состоит из направляющей опоры 1, шарнирно связанной со сто р01ны завала с домкратом передвижники 2, а со стороны забоя — с кронштейном 8 секции 4 конвейера.

Связь кронштейна с направляющей опорой осуществлена гидродомкратом 5.

Устройство работает следующим образом.

При подаче конвейера на забой рабочая жидкость поступает в рабочую полость домI(p3T3 передвижк11 2, HBпорное l с11лп е 1соторого передается через направляющую опору 1

5 на секцию 4 кон вейера. При движении по неровной почве пласта и необходимости подъема или о пускания лавного конвейера рабочая жидкость подается В ГидродОмкрат 5, который, воздействуя на кронштейн 8, соот10 ветственно поднимает илп опускает лавный конвейер.

15 Устройство для передвижки лавного конвейера, включающее направляющую опору, которая с одной стороны шарнирно связана с домкратом передвижки, и с другой — с секцией конвейера, имеющей кронштейн, отли20 чающееся тем, что, с целью повышения эффективности работы конвейера по неровной почве п., Iàñòà, оно снабжено дополнительным гидродомкратом, шарнирно связанным с одной стороны с кронштейном секции, а с дру25 гой — с направляющей опорой.
