Прерывание использования схемы схождения частотных уровней

Прерывание использования схемы схождения частотных уровней

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Настоящее изобретение имеет отношение к выбору ячейки в системе беспроводной связи и, более конкретно, к прерыванию использования схемы схождения частотных уровней, что благоприятствует выбору ячейки на предпочтительной частоте, связанной с многоадресным обслуживанием.

Уровень техники

[2] В последнее время системы мобильной связи получили значительное развитие, однако, в отношении передачи больших объемов информации характеристики систем мобильной связи пока не достигают характеристик систем проводной связи. Соответственно, ведутся технические разработки в рамках IMT-2000 - системы связи, обеспечивающей передачу больших объемов информации, и активно проводится стандартизация этой технологии в различных компаниях и организациях.

[3] Универсальная мобильная телекоммуникационная система «UMTS» представляет собой систему мобильной связи третьего поколения, которая явилась результатом эволюции европейского стандарта, известного как глобальная система мобильной связи «GSM». Задачей универсальной мобильной телекоммуникационной системы «UMTS» является предоставление услуг мобильной связи повышенного качества на основе базовой сети «GSM» и технологии широкополосного множественного доступа с кодовым разделением каналов (W-CDMA) в качестве технологии беспроводной связи.

[4] В декабре 1998 года организации Европейский институт стандартизации в области связи (ETSI) в Европе, Ассоциация радиопромышленности и Комитет по технологии связи (ARIB/TTC) в Японии, Комитет Т1 Института стандартов США и южнокорейская Ассоциация по телекоммуникационным технологиям (ТТА) организовали Проект о сотрудничестве по системам третьего поколения (3GPP) для разработки детальных технических условий на технологию универсальной системы мобильной связи «UMTS».

[5] Для обеспечения быстрого и эффективного технического развития системы мобильной связи «UMTS» в рамках проекта 3GPP с целью стандартизации универсальной системы мобильной связи «UMTS» были созданы пять групп «TSG» по разработке технических условий с учетом независимого характера элементов сети и их работы.

[6] Каждая группа TSG разрабатывает, утверждает и контролирует стандартные технические условия в пределах соответствующей области. В числе этих групп группа по сетевой радиосвязи - (TSG-RAN) разрабатывает стандарты на функции, требуемые элементы и интерфейс универсальной наземной сети радиодоступа «UTRAN», которая представляет собой новую сеть радиодоступа для поддержки технологии широкополосного множественного доступа с кодовым разделением каналов (W-CDMA) в универсальной системе мобильной связи «UMTS».

[7] На ФИГ.1 изображен пример базовой структуры сети обычной универсальной системы мобильной связи «UMTS». Как показано на Фиг.1, универсальная система мобильной связи «UMTS» упрощенно делится на терминал 10 или абонентское оборудование «UE», универсальную наземную сеть 100 радиодоступа «UTRAN» и базовую сеть 200 «CN».

[8] Универсальная наземная сеть 100 радиодоступа «UTRAN» включает одну или несколько подсистем 110, 120 радиосети «RNS». Каждая из подсистем 110, 120 радиосети «RNS» содержит контроллер 111 радиосети «RNC» и множество базовых станций 112, 113 - «Узел В», управляемых контроллером 111 радиосети «RNC». Контроллер 111 радиосети «RNC» управляет распределением радиоресурсов и управляет радиоресурсами, а также действует в качестве точки доступа по отношению к базовой сети 200.

[9] Базовые станции 112 «Узлы В» получают информацию, посылаемую физическим уровнем абонента (терминала) по восходящей линии связи, и передают данные абоненту по нисходящей линии связи. Базовые станции 112, 113 действуют в качестве точек доступа к универсальной наземной сети 100 радиодоступа «UTRAN» для терминала.

[10] Основной функцией универсальной наземной сети 100 радиодоступа «UTRAN» является создание и поддержка широкополосного радиоканала «RAB» (далее, радиоканал «RAB») для организации связи между терминалом и базовой сетью 200. Базовая сеть 200 предъявляет к радиоканалу «RAB» требования к качеству услуг «QoS» сквозного соединения, и радиоканал «RAB» поддерживает требования к качеству услуг «QoS», установленные базовой сетью 200. Так как универсальная наземная сеть 100 радиодоступа «UTRAN» сама формирует и поддерживает радиоканал «RAB», требования к качеству услуг «QoS» сквозного соединения удовлетворяются. Услуги радиоканала «RAB» делятся на услуги широкополосного радиоинтерфейса «Iu bearer» и услуги широкополосного радиоканала. Услуги широкополосного радиоинтерфейса «Iu» поддерживают надежную передачу пользовательских данных между граничными узлами универсальной наземной сети 100 радиодоступа «UTRAN» и базовой сетью 200.

[11] Базовая сеть 200 включает в себя центр 210 коммутации мобильной связи «MSC» и межсетевой коммутационный центр 220 подвижной связи «GMSC», соединенные друг с другом для поддержки услуги с коммутацией каналов «CS», а также узел 230 «SGSN» - обслуживающий узел поддержки пакетной коммутации в сети подвижной связи (GPRS) (далее, обслуживающий узел 230 «SGSN») и узел 240 «GGSN» - межсетевой узел поддержки пакетной коммутации в сети подвижной связи (GPRS) (далее, межсетевой узел 240 «GGSN»), соединенные друг с другом для поддержки услуги с коммутацией пакетов «PS».

[12] Услуги, предоставляемые конкретному терминалу, могут быть услугами с коммутацией каналов «CS» или с пакетной коммутацией «PS». Например, обычная речевая телефонная связь является услугой с коммутацией каналов «CS», а доступ в Интернет через Интернет-соединение считается услугой с пакетной коммутацией «PS».

[13] Для поддержки услуг с коммутацией каналов контроллеры 111 радиосети «RNC» соединены с центром 210 коммутации мобильной связи «MSC» базовой сети 200, а центр 210 коммутации мобильной связи «MSC» соединяется с межсетевым коммутационным центром 220 подвижной связи «GMSC», который управляет соединениями с другими сетями.

[14] Для поддержки услуг с пакетной коммутацией контроллеры 111 радиосети «RNC» соединены с обслуживающим узлом 230 «SGSN» поддержки и межсетевым узлом 240 «GGSN» базовой сети 200. Обслуживающий узел 230 «SGSN» поддерживает пакетную связь с контроллерами 111 радиосети «RNC», а межсетевой узел 240 «GGSN» управляет соединением с другими сетями с пакетной коммутации, например, с Интернет.

[15] Между компонентами сети существуют различные интерфейсы, которые позволяют устанавливать связь между этими компонентами с целью обмена данными. Интерфейс между контроллерами 111 радиосети «RNC» и базовой сетью 220 определен как интерфейс «Iu». В частности, для сетей с пакетной коммутацией интерфейс между контроллерами 111 радиосети «RNC» и базовой сетью 200 определен как «Iu-PS», а для сетей с коммутацией каналов интерфейс между контроллерами 111 радиосети «RNC» и базовой сетью 200 определен как «Iu-CS».

[16] На ФИГ.2 изображена структура протокола интерфейса радиосвязи между терминалом и универсальной наземной сетью радиодоступа «UTRAN» на базе стандартов абонентской радиосвязи 3GPP.

[17] Как показано на ФИГ.2, протокол интерфейса радиосвязи по горизонтали включает в себя физический уровень, уровень канала передачи данных и сетевой уровень, а по вертикали включает в себя пользовательскую плоскость (U-плоскость), служащую для передачи пользовательских данных, и плоскость управления (С-плоскость), служащую для передачи управляющих сигналов.

[18] Пользовательская плоскость представляет собой область, где обрабатывается поток информационного обмена (трафик) пользователя, например, голос или пакеты Интернет-протокола «IP», тогда как плоскость управления представляет собой область, где обрабатывается управляющая информация для сопряжения с сетью, поддержки вызовов и управления вызовами и т.п.

[19] Уровни протокола на ФИГ.2 можно разделить на первый уровень (L1), второй уровень (L2) и третий уровень (L3) на основе трех нижних уровней стандартной модели взаимодействия открытых систем (OSI). Каждый из уровней протокола радиосвязи подробнее описывается ниже.

[20] Первый уровень (L1), а именно физический уровень, предоставляет услуги по передаче информации вышерасположенным уровням с использованием различных технологий радиопередачи. Физический уровень соединяется с вышерасположенным уровнем, который называется уровнем управления доступом к среде обмена данными «MAC», с помощью транспортного канала. Обмен данными между уровнем управления доступом к среде обмена данными «MAC» и физическим уровнем осуществляется посредством этого транспортного канала.

[21] Второй уровень (L2) включает в себя уровень управления доступом к среде обмена данными «MAC», уровень управления радиоканалом «RLC», уровень управления радиовещательной/многоадресной передачей «ВМС» и уровень протоколов сходимости пакетных данных «PDCP».

[22] Уровень управления доступом к среде обмена данными «MAC» обеспечивает присвоение параметров уровня управления доступом к среде «MAC» для распределения и перераспределения радиоресурсов. Уровень управления доступом к среде «MAC» соединяется с вышерасположенным уровнем, называемым уровнем управления радиоканалом «RLC», посредством логического канала.

[23] В зависимости от типа передаваемой информации предоставляются различные логические каналы. Как правило, при передаче информации плоскости управления используется канал управления. При передаче информации пользовательской плоскости используется канал трафика (канал информационного обмена). Логический канал может быть общим каналом или выделенным каналом в зависимости от того, является ли он совместно используемым (мультиплексным) каналом. В число логических каналов входят выделенный информационный канал «DTCH», выделенный управляющий канал «DCCH», общий информационный канал «СТСН», общий управляющий канал «СССН», широковещательный управляющий канал «ВССН» и пейджинговый управляющий канал «РССН» или совместно используемый управляющий канал «SHCCH». Широковещательный управляющий канал «ВССН» передает информацию, включающую данные, используемые терминалом для доступа к системе. Пейджинговый управляющий канал «РССН» используется универсальной наземной сетью радиодоступа «UTRAN» для доступа к терминалу.

[24] Мультимедийная широковещательная/многоадресная услуга («MBMS» или «услуга MBMS») относится к способу предоставления потоковых или фоновых услуг нескольким терминалам с применением широкополосного нисходящего выделенного радиоканала мультимедийного широковещательного/многоадресного обслуживания «MBMS», который использует, по меньшей мере, либо широкополосный радиоканал многоточечной связи одного абонента с несколькими или широкополосный радиоканал прямой связи. Одна «услуга MBMS» состоит из одного или нескольких сеансов, и данные мультимедийного широковещательного/многоадресного обслуживания «MBMS» передаются нескольким терминалам по широкополосному радиоканалу мультимедийного широковещательного/многоадресного обслуживания «MBMS» только во время сеанса.

[25] В соответствии с названием услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS» может предоставляться в режиме широковещательной передачи или в режиме многоадресной передачи. Режим широковещательной передачи представляет собой передачу мультимедийной информации всем терминалам «UE» в области широковещательной передачи, то есть в области, где возможна широковещательная передача. Режим многоадресной передачи представляет собой передачу мультимедийной информации определенной группе пользователей в области многоадресной передачи, например, в области, где возможна многоадресная передача.

[26] Для мультимедийного широковещательного/многоадресного обслуживания «MBMS» существуют дополнительные каналы трафика и управления. Например, канал «МССН» (многоточечный управляющий канал мультимедийного широковещательного/многоадресного обслуживания «MBMS») используется для передачи управляющей информации мультимедийного широковещательного/многоадресного обслуживания «MBMS», тогда как канал «МТСН» (многоточечный канал графика мультимедийного широковещательного/многоадресного обслуживания «MBMS») используется для передачи данных услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS».

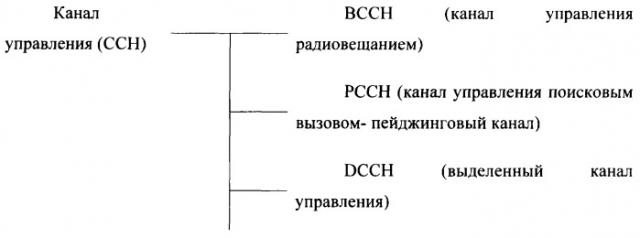

[27] Ниже перечислены различные существующие логические каналы:

[28] Уровень управления доступом к среде «MAC» соединен с физическим уровнем транспортными каналами и в соответствии с типом управляемого транспортного канала подразделяется на подуровень управления доступом к среде широковещательного канала - «МАС-b» (далее, подуровень управления широковещательным каналом «МАС-b»), подуровень управления доступом к среде выделенного канала - «MAC-d» (далее, подуровень управления выделенным каналом «MAC-d»), подуровень управления доступом к среде общего и совместно используемого каналов - «MAC-c/sh» (далее, подуровень управления общим и совместно используемым каналами «MAC-c/sh») и подуровень управления доступом к среде совместно используемого канала - «MAC-hs» (далее, подуровень управления совместно используемым каналом «MAC-hs»).

[29] Подуровень управления широковещательным каналом «МАС-b» управляет широковещательным каналом «ВСН», который является транспортным каналом, выполняющим широковещательную передачу системной информации. Подуровень управления выделенным каналом «МАС-d» управляет выделенным каналом «DCH», который является выделенным транспортным каналом для конкретного терминала. Соответственно, подуровень управления выделенным каналом «MAC-d» универсальной наземной сети радиодоступа «UTRAN» расположен в обслуживающем контроллере радиосети «SRNC», который управляет соответствующим терминалом, и, кроме того, один подуровень управления выделенным каналом «MAC-d» имеется в каждом из терминалов «UE».

[30] Подуровень управления общим и совместно используемым каналами «MAC-c/sh» управляет общим транспортным каналом, таким как канал прямого доступа «FACH» или нисходящий совместно используемый канал «DSCH», который совместно используется несколькими терминалами, или восходящим каналом абонентской радиосвязи «RACH» (каналом случайного доступа). В универсальной наземной сети радиодоступа «UTRAN» подуровень управления общим и совместно используемым каналами «MAC-c/sh» расположен в управляющем контроллере радиосети «CRNC». Поскольку подуровень управления общим и совместно используемым каналами «MAC-c/sh» управляет каналом, который совместно используется всеми терминалами в ячейке, в каждой зоне ячейки имеется единственный подуровень управления общим и совместно используемым каналами «MAC-c/sh». Кроме того, один подуровень управления общим и совместно используемым каналами «MAC-c/sh» имеется в каждом из терминалов «UE». На ФИГ.3 показано возможное отображение между логическими каналами и транспортными каналами для терминала «UE». На ФИГ.4 показано возможное отображение между логическими каналами и транспортными каналами для универсальной наземной сети радиодоступа «UTRAN».

[31] Уровень управления радиоканалом «RLC» поддерживает надежную передачу данных и выполняет функции сегментации и конгатенации множества блоков служебных данных уровня управления радиоканалом - «RLC SDU», передаваемых с вышерасположенного уровня. При приеме уровнем управления радиоканалом «RLC» блоков служебных данных уровня управления радиоканалом «RLC SDU» с вышерасположенного уровня уровень управления радиоканалом «RLC» регулирует размер каждого блока служебных данных уровня управления радиоканалом «RLC SDU» соответствующим образом с учетом производительности обработки и затем создает определенные блоки данных с добавлением к ним информации заголовка. Затем созданные блоки данных, называемые блоками протокольных данных - «PDU», передаются на уровень управления доступом к среде «MAC» через логический канал. Уровень управления радиоканалом «RLC» включает в себя буфер уровня управления радиоканалом «RLC» для хранения блоков служебных данных уровня управления радиоканалом - «RLC SDU» и/или блоков протокольных данных уровня управления радиоканалом - «RLC PDU».

[32] Уровень управления широковещательной/многоадресной передачей «ВМС» планирует передачу широковещательных сообщений для ячейки (называемых далее «СВ-сообщениями»), принимаемых из базовой сети, и осуществляет широковещательную передачу «СВ-сообщений» на терминалы «UE», находящиеся в конкретной(ых) ячейке(ах). Уровень управления широковещательной/многоадресной передачей «ВМС» генерирует сообщение управления широковещательной/многоадресной передачей «ВМС» с добавлением к «СВ-сообщению», полученному с вышерасположенного уровня, такой информации, как идентификатор сообщения, порядковый номер, схема кодирования, и передает сообщение уровня «ВМС» на уровень управления радиоканалом «RLC». Сообщения уровня «ВМС» передаются с уровня управления радиоканалом «RLC» на уровень управления доступом к среде «MAC» по логическому каналу, то есть по общему каналу трафика «СТСН». Логический канал «СТСН» отображается на транспортный канал, то есть канал прямого доступа «FACH», который отображается на физический канал, то есть вспомогательный общий физический канал управления «S-CCPCH».

[33] Уровень протокола сходимости пакетных данных «PDCP» является вышерасположенным уровнем для уровня управления радиоканалом «RLC» и позволяет осуществлять эффективную передачу данных с использованием сетевого протокола (такого как «IPv4» или «IPv6») по радиоинтерфейсу с относительно узкой полосой пропускания. Чтобы достичь этого, уровень протокола сходимости пакетных данных «PDCP» выполняет функцию уменьшения необходимой управляющей информации, используемой в проводной сети, причем функция этого типа называется сжатием заголовка.

[34] Уровень управления ресурсом радиосвязи (RRC) расположен в самой нижней части уровня L3. Уровень управления радиоресурсами «RRC» определен только в плоскости управления, он осуществляет управление логическими каналами, транспортными каналами и физическими каналами в отношении настройки, реконфигурации и освобождения или отмены радиоканалов «RB». Обслуживание радиоканала относится к услуге, предоставляемой вторым уровнем L2 для передачи данных между терминалом и наземной сетью радиодоступа «UTRAN». В общем случае, настройка радиоканала (RB) относится к регулированию уровней протоколов и характеристик каналов, необходимых для поставки конкретных услуг, а также заданию соответствующих параметров и способов работы.

[35] Уровень управления радиоканалом «RLC» может принадлежать к пользовательской плоскости или плоскости управления в зависимости от типа уровня, соединенного с вышерасположенным для уровня управления радиоканалом «RLC» уровнем. То есть, если уровень управления радиоканалом «RLC» принимает данные от уровня управления радиоресурсами «RRC», уровень управления радиоканалом «RLC» принадлежит к плоскости управления. В ином случае уровень управления радиоканалом «RLC» принадлежит к пользовательской плоскости.

[36] Возможные в принципе варианты отображения между широкополосными радиоканалами и транспортными каналами на самом деле не всегда являются возможными. «UE»/«UTRAN» определяет возможные отображения в зависимости от состояния терминала «UE» и процедуры, выполняемой «UE»/«UTRAN». Ниже подробно поясняются различные состояния и режимы.

[37] Различные транспортные каналы отображаются на различные физические каналы. Например, транспортный канал «RACH» - восходящий канал абонентской радиосвязи (канал случайного доступа), отображается на некоторый физический канал абонентской связи «PRACH», выделенный канал «DCH» может отображаться на физический выделенный канал «DPCH», канал прямого доступа «FACH» и пейджинговый канал «РСН» могут отображаться на канал «S-CCPCH» - вспомогательный общий физический канал управления, нисходящий совместно используемый канал «DSCH» отображается на физический нисходящий совместно используемый канал «PDSCH», и т.д. Конфигурация физических каналов задается обменом сигналами уровней управления радиоресурсами «RRC» между контроллером радиосети «RNC» и терминалом «UE».

[38] Режим работы уровня управления радиоресурсами «RRC» описывает существует ли логическое соединение между уровнем управления радиоресурсами «RRC» терминала и уровнем управления радиоресурсами «RRC» универсальной наземной сети радиодоступа «UTRAN». Если соединение существует, считается, что терминал находится в режиме «RRC-соединения». Если соединение отсутствует, считается, что терминал находится в режиме ожидания (бездействия). Поскольку для терминалов в режиме с подключенными уровнями управления радиоресурсами «RRC» существует «RRC-соединение», универсальная наземная сеть радиодоступа «UTRAN» может определить местонахождение конкретного терминала с точностью до ячейки. Например, универсальная наземная сеть радиодоступа «UTRAN» может определить ячейку или группу ячеек, где находится терминал с подключенными уровнями управления радиоресурсами «RRC», и какой физический канал выслушивает упомянутый терминал «UE». Таким образом, терминал можно эффективно контролировать.

[39] В отличие от этого универсальная наземная сеть радиодоступа «UTRAN» не может определить наличие терминала, находящегося в режиме ожидания. Наличие терминалов, находящихся в режиме ожидания, может быть определено только базовой сетью. Конкретно, базовая сеть может обнаружить наличие находящихся в режиме ожидания терминалов только в пределах области большего размера, чем ячейка, например, в населенном пункте или области маршрутизации. Таким образом, наличие терминалов, находящихся в режиме ожидания, определяется в больших областях. Чтобы принимать информацию услуг мобильной связи, например речь или данные, терминал из режима ожидания должен переместиться или перейти в режим «RRC-соединения». Возможные переходы между режимами и состояниями показаны на ФИГ.5.

[40] Терминал UE, находящийся в режиме «RRC-соединения». может быть в различных состояниях, например, состоянии «CELL_FACH», состоянии «CELL_PCH», состоянии «CELL_DCH» или состоянии «URA_РСН». В зависимости от своего состояния терминал «UE» прослушивает различные каналы. Например, терминал «UE», находящийся в состоянии «CELL_DCH», будет пытаться прослушивать (среди прочих) транспортные каналы типа выделенный канал «DCH», который содержит выделенный канал графика - «DTCH» и выделенный канал управления - «DCCH», и которые могут отображаться на конкретный физический выделенный канал «DPCH». Терминал «UE» в состоянии «CELL_FACH» будет прослушивать несколько транспортных каналов прямого доступа «FACH», отображаемых на конкретный вспомогательный общий физический канал управления «S-ССРСН». Терминал 2 «UE» в состоянии «CELL_PCH» будет прослушивать канал «PICH» и канал «РСН», которые отображаются на конкретный вспомогательный общий физический канал управления «S-CCPCH».

[41] Терминал UE также выполняет различные действия в зависимости от своего состояния. Например, исходя из различных условий, терминал «UE», находящийся в состоянии «CELL_FACH», начинает процедуру обновление ячейки «CELL Update» каждый раз, когда терминал «UE» перемещается из зоны действия одной ячейки в зону действия другой ячейки. Терминал «UE» начинает выполнение процедуры обновление ячейки «CELL Update»" посылкой на базовую станцию «Узел-В» сообщения об обновлении ячейки «Cell Update» для указания того, что он сменил свое местоположение. Затем терминал «UE» начинает прослушивание канала прямого доступа «FACH». Данная процедура также используется, когда терминал переходит из какого-либо состояния в состояние «CELL_FACH» и у него нет временного идентификатора радиосети ячейки (соты) «C-RNTI», например, когда терминал переходит в указанное состояние из состояния «CELL_PCH» или состояния «CELL_DCH», или же, когда терминал, пребывающий в состоянии «CELL_PCH», находится вне пределов зоны действия ячейки.

[42] В состоянии «CELL_DCH» терминалу «UE» предоставляются выделенные ресурсы, а также терминал может дополнительно пользоваться совместно используемыми радиоресурсами. Это дает терминалу возможность иметь высокую скорость передачи данных и эффективно проводить обмен данными. Однако радиоресурсы ограничены. На универсальную наземную сеть радиодоступа «UTRAN» возложена задача распределения радиоресурсов среди абонентов сети так, чтобы эти ресурсы эффективно использовались и чтобы обеспечить получение абонентами требуемого качества услуг.

[43] Терминал UE в состоянии «CELL_FACH» не имеет выделенных приписанных радиоресурсов и может только осуществлять связь с универсальной наземной сетью радиодоступа «UTRAN» через совместно используемые каналы. Таким образом, терминал расходует незначительное количество радиоресурсов. Однако имеющаяся скорость обмена данными слишком ограничена. Кроме того, для терминала необходимо постоянно следить за совместно используемыми каналами. Таким образом, расход заряда батареи терминала увеличивается в случае, если терминал не ведет передачу.

[44] Терминал «UE» в состояниях «CELL_PCH»/«URA_PCH» может следить только за каналом поискового вызова в специально установленных случаях и таким образом снижается до минимума расход заряда батареи. Однако, если сети необходимо получить доступ к терминалу, она должна в первую очередь указать это намерение в ходе сеанса пейджинговой связи. После этого сеть может получить доступ к терминалу, но только в том случае, если терминал ответил на страничный запрос. В дальнейшем, терминал может получить доступ к сети только после выполнения процедуры обновления ячейки «Cell Update», которая вносит дополнительные потери времени, когда терминал хочет послать данные в универсальную наземную сеть радиодоступа «UTRAN».

[45] Основная системная информация поступает по логическому каналу управления широковещательной передачей «ВССН», отображаемому на первичный общий физический канал управления «Р-ССРСН». Конкретные блоки системной информации могут быть переданы по каналу прямого доступа «FACH». При передаче системной информации по каналу прямого доступа «FACH» терминал принимает конфигурацию канала прямого доступа «FACH» либо через канал управления широковещательной передачей «ВССН», принимаемый по первичному общему физическому каналу управления «Р-ССРСН», либо через выделенный канал. Передача по первичному общему физическому каналу управления «Р-ССРСН» ведется с использованием того же кода скремблирования, что используется в канале «P-CPICH» (первичный общий пилотный канал), данный код является основным (первичным) кодом скремблирования ячейки.

[46] В каждом канале используется расширяемый код, как это обычно делается в системах широкополосного множественного доступа с кодовым разделением каналов WCDMA. Каждый код характеризуется своим коэффициентом расширения «SF», который соответствует разрядности кода. Для данного коэффициента расширения количество ортогональных кодов равно разрядности кода. Для каждого коэффициента расширения заданный набор ортогональных кодов, как определено в универсальной мобильной телекоммуникационной системе «UMTS», нумеруется от «0» до «SF-1». Каждый код, таким образом, идентифицируется присвоением ему разрядности (т.е. коэффициента расширения) и номера кода. Расширяемый код. используемый первичным общим физическим каналом управления «Р-ССРСН», всегда имеет фиксированный коэффициент расширения 256, а номером кода является 1. Терминал узнает о первичном коде скремблирования либо из информации, передаваемой сетью вместе с системной информацией смежных ячеек, которую считал терминал, или из сообщений, полученных терминалом по выделенному каналу управления «DCCH», либо путем поиска первичного общего пилотного канала «P-CPICH», которые передаются с использованием фиксированного коэффициента расширения «SF=256» и номера расширяемого кода, равного «0», и который передает конкретный набор символов.

[47] Системная информация содержит информацию о смежных ячейках, о конфигурации транспортных каналов случайного доступа «RACH» и прямого доступа «FACH» и о конфигурации многоадресного канала управления «МССН», который является каналом, выделенным для услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS». После выбора терминалом ячейки (в состояниях «CELL_FACH», «CELL_PCH» или «URA_PCH») терминал проверяет достоверность полученной системной информации.

[48] Системная информация организована в блоки системной информации «SIB», блоки основной информации «MIB» и блоки планирования. Блок основной информации «MIB» посылается довольно часто и обеспечивает информацию по синхронизации блоков планирования и различных блоков системной информации «SIB». Для блоков системной информации «SIB», привязанных к значению маркера, блок/блоки основной информации «MIB» также содержит информацию о последней версии части блоков системной информации «SIB». Блоки системной информации «SIB», не привязанные к значениям маркера, привязаны к таймеру (указателю) истечения срока. Блоки системной информации «SIB», привязанные к таймеру (указателю) истечения срока, становятся недействительными и требуют повторного считывания, если время последнего считывания блока системной информации «SIB» больше по величине, чем значение, показанное таймером истечения срока. Блоки системной информации «SIB», привязанные к значениям маркера, являются действительными, если они имеют значение маркера, аналогичное значению маркера, разосланному в блоках основной информации «MIB». Каждый блок имеет зону предельного действия, это может быть, например, ячейка, наземная сеть мобильной связи общего пользования - «PLMN» или ее эквивалент, которая показывает, в какой ячейке блок системной информации «SIB» является действительным. Блок системной информации «SIB», имеющий зону действия размера «Ячейка», действителен только для ячейки, в которой он был считан. Блок/блоки системной информации «SIB» имеющий зону действия размера «PLMN», действителен во всей наземной сети мобильной связи общего пользования. Блок системной информации «SIB», имеющий зону действия размера «эквивалент PLMN», действителен во всей этой наземной сети мобильной связи общего пользования «PLMN» и в эквиваленте этой наземной сети мобильной связи общего пользования.

[49] В соответствии со стандартом системы 3GPP терминал «LJE», находящийся в состоянии «CELL_РСН», «URA_РСН», «CELL_FACH» или в режиме ожидания, должен постоянно предпринимать попытки выбора/повторного выбора подходящей ячейки (для неэкстренных вызовов) или приемлемой ячейки (для экстренных вызовов). В режиме ожидания, когда терминал «UE» выбрал ячейку, терминал «UE» обычно называется "ожидающим вызова" в ячейке. В режиме «RRC-соединения», когда терминал «UE» находится в состоянии «CELL_PCH», «URA_PCH» или «CELL_FACH», терминал «UE» обычно называется "выбравшим" ячейку.

[50] Чтобы облегчить повторный выбор ячейки, сеть передает в составе системной информации списки соседних ячеек. Списки соседних ячеек идентифицируют доступные ячейки, характеристики которых терминал «UE» должен измерить и сравнить с ячейкой, которую терминал «UE» выбрал в настоящий момент, или с ячейкой, в которой терминал «UE» ожидает вызова. Доступные ячейки могут работать на той же частоте, на других частотах или на основе других технологий радиодоступа «RAT», например, GSM. В качестве кандидатов для выбора ячейки используется список ячеек, а также случайные ячейки, которые терминал «UE» обнаруживает самостоятельно.

[51] Один из элементов процесса выбора/повторного выбора ячейки основан на измерениях качества различных ячеек, которые входят в список соседних ячеек, являющихся кандидатами на выбор ячейки. Ячейка может входить или не входить в иерархическую структуру ячеек - «HCS». Это определяется в системной информации данной ячейки. В случае иерархической структуры ячеек каждая ячейка имеет заданный приоритет. Процедура выбора ячейки меняется в зависимости от того, входит или нет ячейка в иерархическую структуру ячеек.

[52] Чтобы решить, какую из ячеек-кандидатов выбрать, терминал «UE» измеряет качество обслуживания в соседних ячейках. Терминал «UE» использует приведенную формулу для установки критерия ранжирования - «R» всех ячеек-кандидатов. Формула основана на измерениях качества каналов - общего пилотного канала «CPIH»/первичного общего физического канала управления «Р-ССРСН» и на информации, полученной в составе системной информации ячейки-кандидата. Критерий «R» равняется положительному или отрицательному значению. Значение «R» может быть рассчитано следующим образом, где «R_S» - значение критерия ранжирования для обслуживающей ячейки, «R_n» - значение критерия ранжирования для соседних сот:

RS=Qmeas,s+Qhysts+Qoffmbms
Rn=Qmeas,n+Qoffsets,n+Qoffmbms-TOn*(1-Ln)
Ton=TEMP_OFFSETn*W(PENALTY_TIMEn-Tn)
Ln=0	if HCS_PRIOn=HCS_PRIOs
Ln=1	if HCS_PRIOn<>HCS_PRIOs
W(x)=0	для x<0
W(x)=1	для x>=0

[53] Сообщенное значение качества обслуживания - «Qoffmbms» относится только к тем ячейкам (обслуживающей или соседним), которые принадлежат к предпочтительной частоте для мультимедийного широковещательного/многоадресного обслуживания «MBMS» (то есть, где применяется схема схождения частот). «Qmeas» дает значение качества принимаемого сигнала, полученное из усредненного «Ec/No» общего пилотного канала «CPIH», или из мощности полученного кодового сигнала «RSCP» общего пилотного канала «CPICH» для ячеек в режиме «FDD» - (дуплексная связь с частотным разделением каналов), из усредненной мощности полученного кодового сигнал «RSCP» первичного общего физического канала управления «Р-ССРСН» для ячеек в режиме «TDD» - (дуплексная связь с временным разделением) и из усредненного уровня мощности полученного сигнала для ячеек GSM. Для ячеек в режиме «FDD» измерение, которое используется для получения значения качества, указано в составе системной информации.

[54] Параметры «Qhyst», «Qoffsets, n», «Qoffmbms», «TEMP_OFFSET» и «PENALTY_TIME» указаны в составе системной информации. Для каждой ячейки запускается и останавливается таймер «Т» в зависимости от качества радиосвязи в соте.

[55] Если используется иерархическая структура ячеек «HCS», то определяется критерий «Н» - (иерархический). Критерий «H» имеет положительное или отрицательное значение и рассчитывается на основе информации, переданной в составе системной информации, и на измерениях из общего пилотного канала «CPIH»/первичного общего физического канала управления «Р-ССРСН» ячейки-кандидата. Ячейка в иерархической структуре ячеек может иметь различные приоритеты. Критерий «Н» рассчитывается в соответствии со следующей формулой:

Hs=Qmeas,s-Qbcss
Hn=Qmeas,n-Qhcsn-TOn*Ln

[56] «TO_n» и «LN», «Q_meas,s» и «Q_meas,n» определяются аналогично вышеприведенному определению. Целью такой сотовой структуры является охват пользователей одной области, имеющих низкую мобильность, а также пользователей с высокой мобильностью. Для оптимизации емкости предпочтительными являются небольшие ячейки, чтобы количество ячеек было как можно большим. Соответственно, это дает возможность иметь в данной области максимальное количество пользователей.

[57] Однако для быстродвижущихся пользователей предпочтительно иметь ячейки большого размера, что позволит сократить количество переходов между ячейками при движении терминала «UE». Чтобы различить ячейки большого размера и ячейки малого размера, ячейке присваиваются разные приоритеты. Терминал «UE» старается выбирать ячейки с наивысшим приоритетом. Это обычно соответствует ячейке малого размера, кроме тех случаев, когда терминал «UE» быстро движется. Для учета приоритета в стандарте 3GPP используется критерий «Н». Однако, когда терминал «UE» обнаруживает, что движется быстро (то есть, обнаружив частое выполнение процедуры повторного выбора ячейки терминалом «UE»), терминал «UE» прекращает использовать критерий «Н» и больше не учитывает приоритет ячейки. Далее считается, что терминал «UE» находится в "состоянии высокой мобильности".

[58] Критерий выбора «S» проверяет, является ли достаточным полученно
