1. Область техники, к которой относится изобретение

Настоящее изобретение относится к приемнику данных, передатчику данных, способу обработки информации и компьютерной программе, более конкретно к приемнику данных, передатчику данных, способу обработки информации и компьютерной программе, предназначенным для передачи данных видеосигнала или сигнала управления.

2. Описание предшествующего уровня техники

HDMI (МИВЧ, мультимедийный интерфейс высокой четкости) известен как стандарт интерфейса для ввода и вывода цифрового видеоизображения и звука. МИВЧ представляет собой стандарт интерфейса, в основном, направленный на ввод и вывод цифровых видео- и аудиосигналов для бытовых устройств или АВ (аудио и видео) устройств. В частности, он имеет конфигурацию, в которой цифровой интерфейс DVI (ЦВИ, цифровой видеоинтерфейс), используемый для подключения персонального компьютера к дисплею, дополнительно доработан так, чтобы он передавал и принимал видеосигнал, аудиосигнал и сигнал управления вместе по одному кабелю. Устройство на стороне передачи, предназначенное для выполнения передачи содержания в соответствии со стандартом МИВЧ, называется источником МИВЧ, и устройство на стороне приема содержания называется потребителем МИВЧ.

В МИВЧ, TMDS (ДСМП, дифференциальная передача сигналов с минимизацией перепадов уровней), которая представляет собой цифровую систему передачи для отображения видеосигнала, используемого для ЦВИ, применяется для физического уровня, и при этом может быть реализована высокоскоростная передача цифровых данных. ДСМП представляет собой одно из средств дифференциальной передачи цифровых данных, и включает в себя каналы передачи, состоящие в сумме из четырех каналов, для передачи трех типов видеосигналов R(Красный)/G(Зеленый)/В(Синий), и опорного сигнала тактовой частоты. С каждым видеосигналом выполняют последовательное преобразование по параллельному сигналу 10 бит и передают данные размером 10 бит за цикл тактовой частоты. Например, если тактовая частота установлена равной 500 МГц, могут быть переданы 5 гигабит видеоданных в течение секунды (эффективная скорость передачи данных МИВЧ версия 1.3 составляет от 250 Мбит/с до 3,4 Гбит/с).

ДСМП представляет собой стиль передачи цифровых данных, который обеспечивает передачу по паре электрических проводников, например по кабелю на основе витой пары, тактовой частоты и данных NRZ (БВН, без возврата к нулю) в виде дифференциальных сигналов. Система передачи данных такого типа имеет преимущество, состоящее в том, что она обладает хорошей устойчивостью к вариациям разностей потенциала приемопередатчика, позволяет устранять посторонние шумы, благодаря действию удаления напряжения общего режима, и позволяет подавлять ненужное излучение. Система передачи может также использоваться для высокоскоростной передачи данных на сравнительно большие расстояния приблизительно 10-100 м.

Кроме того, используется HDCP (ЗЦШС, защита цифрового широкополосного содержания) как система защиты содержания, такая как защита от нелегального копирования цифрового содержания, выводимого и вводимого приложением ДСМП. Для передачи защищенного содержания, перед началом передачи этого содержания, выполняется процесс аутентификации, включающий в себя общее использование ключа шифрования между передатчиком (источником) и приемником (потребителем) содержания. Процесс аутентификации выполнятся через двунаправленную шину, установленную в интерфейсе МИВЧ, то есть линию IIC (ИИС, интерфейсная ИС), называемую DDC (КОД, канал отображения данных). Применяя ключ шифрования, совместно используемый передатчиком и приемником, в процессе аутентификации, сторона передачи содержания (источник) шифрует передаваемое содержание, выводимое на сторону приема (потребитель). Сторона приема (потребитель) декодирует и воспроизводит зашифрованное содержание, принимаемое от стороны передачи, используя ключ шифрования.

Кроме того, в стандарте МИВЧ установлено CEC (УБЭ, управление бытовой электронной техникой) строка, которое представляет собой линию двухсторонней связи между передатчиком (источником) и приемником (потребителем), предназначенную для передачи информации об операции пользователя на стороне передатчика (источника) или на стороне приемника (потребителя) в устройство МИВЧ через линию УБЭ, что позволяет выполнять различные процессы. Например, питание телевизора отключается с помощью пульта дистанционного управления телевизора, который представляет собой приемник (потребитель), для реализации команды "выключить все", по которой также отключается питание устройства, подключенного к терминалу МИВЧ. Кроме того, начинается воспроизведение содержания на стороне отображения видеоизображения, и включается питание целевого устройства, такого как телевизор, усилитель и т.д., для реализации воспроизведения с однокнопочным включением, для переключения на подключенный вход МИВЧ.

Например, приемник (потребитель), используемый в качестве устройства воспроизведения содержания, такой как телевизор, может быть подключен к передатчику (источнику), который представляет собой устройство, предоставляющее различное содержание. В частности, устройство включает в себя DVD плеер, устройство записи на видеоленту, тюнер и т.д. В соответствии со стандартом МИВЧ передатчик (источник), который установлен так, чтобы его мог выбрать приемник (потребитель), может получить информацию, сохраненную в запоминающем устройстве, содержащем информацию об устройстве (EDID-ROM, ПЗУ-РДИД, постоянное запоминающее устройство расширенных данных идентификации дисплея), которое предусмотрено в приемнике (потребителе). Однако, когда источник не находится в выбранном состоянии, источник, не находящийся в выбранном состоянии, не может получать информацию, содержащуюся в запоминающем устройстве, содержащем информацию об устройстве (ПЗУ-РДИД) потребителя. Запоминающее устройство, содержащее информацию об устройстве (ПЗУ-РДИД), содержит, например, информацию о разрешающей способности содержания, которое может быть воспроизведено в приемнике (потребителе), информацию формата сигнала, которая является приемлемой для дисплея, и т.п. При выполнении процесса передачи содержания выбор содержания и обработка данных выполняются в соответствии с этой информацией.

Кроме того, физический адрес (Физический адрес), который требуется для обеспечения передачи данных, записан в запоминающем устройстве, содержащем информацию об устройстве (ПЗУ-РДИД) приемника (потребителя). Передатчик (источник) получает физический адрес из запоминающего устройства, содержащего информацию об устройстве (ПЗУ-РДИД) приемника (потребителя), и выполняет процесс отображения адреса, обеспечивающий возможность передачи данных через МИВЧ. Это отображение адреса выполняется c использованием линии УБЭ, которая представляет собой линию двусторонней связи между описанными выше передатчиком (источником) и приемником (потребителем).

Однако, как описано выше, в соответствии со стандартом МИВЧ, передатчик (источник), который не установлен как выбранный приемником (потребителем), не может получать информацию, хранящуюся в запоминающем устройстве, содержащем информацию об устройстве (ПЗУ-РДИД), предоставляемую в приемник (потребитель), поэтому не может быть выполнена передача данных между передатчиком (источником), который не установлен в выбранное состояние, и приемником (потребителем) через линию УБЭ. Другими словами, процесс отображения адреса, операция "выключить все" с помощью УБЭ, воспроизведение с однокнопочным включением и т.д., не могут использоваться вообще.

Сущность изобретения

Настоящее изобретение выполнено с учетом этих проблем и предусматривает приемник данных, передатчик данных, способ обработки информации и компьютерную программу, в которых независимо от выбранного состояния, установленного приемником (потребителем), передатчику (источнику) разрешено получать информацию об устройстве из запоминающего устройства приемника (потребителя), и, таким образом, обеспечивается возможность передачи информации управления между передатчиком (источником), находящемся в невыбранном состоянии, и приемником (потребителем).

В первом аспекте настоящее изобретение направлено на приемник данных, используемый как потребитель, предназначенный для приема передаваемого содержания из источника, выполняющего процесс передачи содержания. Приемник данных включает в себя запоминающее устройство, в котором содержится информация об устройстве, и модуль управления, предназначенный для изменения установки состояния оперативно подключаемого разъема, в котором источник может быть детектирован как процесс уведомления источника о том, разрешено или нет получение данных, сохраненных в запоминающем устройстве. Модуль управления имеет конфигурацию, в которой управление выполняется для поддержания установки, обозначающей, что состояние оперативно подключаемого разъема представляет собой состояние, в котором данные, содержащиеся в запоминающем устройстве, разрешено получать в выбранном состоянии, когда источник выбран как устройство ввода содержания, и установки, обозначающей, что состояние оперативно подключаемого разъема представляет собой состояние, в котором данные, содержащиеся в запоминающем устройстве, разрешено получать, в случае, когда источник изменяет свое состояние на невыбранное состояние из выбранного состояния, в котором источник выбран как устройство ввода содержания.

Кроме того, в варианте воплощения приемника данных в соответствии с настоящим изобретением модуль управления имеет конфигурацию, в которой управление выполняется для временного изменения установки на установку, обозначающую, что состояние оперативно подключаемого разъема находится в состоянии, в котором не разрешено получать данные, содержащиеся в запоминающем устройстве, и затем повторно изменяет установку на одно из состояний, обозначающих, что состояние оперативно подключаемого разъема представляет собой состояние, в котором получение данных, сохраненных в запоминающем устройстве, разрешено, в случае, когда источник изменяет выбранное состояние на невыбранное состояние, в котором источник не выбран как устройство ввода содержания.

Кроме того, в одном варианте воплощения приемника данных в соответствии с настоящим изобретением модуль управления имеет конфигурацию, в которой управление выполняют для временного изменения установки на установку, обозначающую, что состояние оперативно подключаемого разъема представляет собой состояние, в котором получение данных, сохраненных в запоминающем устройстве, не разрешено, в случае, когда источник изменяет свое состояние на выбранное состояние из невыбранного состояния, в котором источник не выбран в качестве устройства ввода содержания, и затем повторно изменяет установку на одну из обозначающих, что состояние оперативно подключаемого разъема представляет собой состояние, в котором разрешено получение данных, сохраненных в запоминающем устройстве, в результате чего выполняется установка условий начала аутентификации между источником и потребителем.

Также, помимо этого, в одном варианте воплощения приемника данных в соответствии с настоящим изобретением используется компоновка, в которой информация адреса, применяемая для отображения адреса с помощью источника, содержится в запоминающем устройстве, и модуль управления выполняет управление для того, чтобы разрешить источнику считывать информацию адреса, содержащуюся в запоминающем устройстве, даже если источник находится в невыбранном состоянии, в котором источник не выбран в качестве устройства ввода содержания.

Также дополнительно в одном варианте воплощения приемника данных в соответствии с настоящим изобретением используется компоновка, в которой источник и потребитель соединены с помощью кабеля МИВЧ (мультимедийный интерфейс высокой четкости), и модуль управления имеет конфигурацию, в которой состояние оперативно подключаемого разъема установлено в положение "высокий" в выбранном состоянии, в котором источник выбран в качестве устройства ввода содержания, для поддержания состояния оперативно подключаемого разъема в режиме "высокий", даже в случае, когда состояние источника меняют на невыбранное состояние из выбранного состояния, в котором источник выбран как устройство ввода содержания, и временно изменяют состояние оперативно подключаемого разъема на "низкий", когда источник изменяет свое состояние на выбранное состояние из невыбранного состояния, в котором источник не выбран как устройство ввода содержания, и затем снова изменяет его на режим "высокий".

Кроме того, в одном варианте воплощения приемника данных в соответствии с настоящим изобретением, даже в невыбранном состоянии, когда источник не выбран как устройство ввода содержания, модуль управления выполнен с возможностью управления, разрешающего процесс передачи информации и данных через линию передачи информации управления между источником и потребителем.

Также, помимо этого, в одном варианте воплощения приемника данных в соответствии с настоящим изобретением линия передачи информации управления представляет собой линию УБЭ (управление бытовой электронной техникой) в соответствии со стандартом МИВЧ.

Также, помимо этого, во втором аспекте настоящее изобретение направлено на передатчик данных, используемый как источник, который выполняет передачу содержания в потребитель. Передатчик данных включает в себя модуль детектирования оперативно подключаемого разъема, который детектирует состояние оперативно подключаемого разъема, соединенного с потребителем, и модуль управления, который определяет, может ли быть разрешено получение данных, сохраненных в запоминающем устройстве, содержащем информацию об устройстве, предусмотренном для потребителя, в соответствии с состоянием, детектируемым модулем детектирования оперативно подключаемого разъема, и считывает данные, содержащиеся в запоминающем устройстве, содержащем информацию об устройстве, в соответствии с результатом определения. Модуль детектирования оперативно подключаемого разъема детектирует состояние оперативно подключаемого разъема в установке, в которой разрешено получение данных, сохраненных в запоминающем устройстве, содержащем информацию об устройстве, в случае, когда передатчик данных находится в невыбранном состоянии, в котором он не выбран как устройство ввода содержания для потребителя. Модуль управления считывает данные, сохраненные в запоминающем устройстве, содержащем информацию об устройстве, в период времени, в который передатчик данных находится в невыбранном состоянии.

Кроме того, третий аспект настоящего изобретения направлен на способ обработки информации в приемнике данных, используемом в качестве потребителя, предназначенном для приема передаваемого содержания от источника, для выполнения процесса передачи содержания. В качестве процесса уведомления источника о том, могут ли быть получены данные, сохраненные в запоминающем устройстве, содержащем информацию об устройстве, предоставленном для приемника данных, модуль управления выполняет этап управления оперативно подключаемым разъемом, состоящий в изменении установки состояния оперативно подключаемого разъема, которое может быть детектировано источником. Этап управления оперативно подключаемым разъемом представляет собой этап установки состояния оперативно подключаемого разъема как установки, обозначающей пребывание в состоянии, в котором данные, сохраненные в запоминающем устройстве, разрешено получать в выбранном состоянии, когда источник выбран как устройство ввода содержания и выполняет управление для поддержания состояния оперативно подключаемого разъема как установку, обозначающую пребывание в состоянии, в котором данные, сохраненные в запоминающем устройстве, разрешено получать, когда источник изменяет свое состояние на невыбранное состояние из выбранного состояния, в котором источник выбран как устройство ввода содержания.

Кроме того, в одном варианте воплощения способа обработки информации в соответствии с настоящим изобретением этап управления оперативно подключаемым разъемом дополнительно включает в себя этап выполнения управления для временного изменения состояния оперативно подключаемого разъема на установку, обозначающую пребывание в состоянии, в котором данные, сохраненные в запоминающем устройстве, не разрешено получать, когда состояние источника изменяют на выбранное состояние из невыбранного состояния, в котором он не выбран как устройство ввода содержания, и затем повторно изменяют состояние оперативно подключаемого разъема снова на установку, обозначающую пребывание в состоянии, в котором данные, сохраненные в запоминающем устройстве, разрешено получать.

Кроме того, в четвертом аспекте настоящее изобретение направлено на компьютерную программу, предназначенную для воплощения информационного процесса в приемнике данных, используемом в качестве потребителя, который принимает передаваемое содержание из источника, который выполняет процесс передачи содержания. Программа включает в себя этап обеспечения выполнения модулем управления этапа управления оперативно подключаемым разъемом, которое состоит в изменении установки состояния оперативно подключаемого разъема, которое может быть детектировано источником, в качестве процесса уведомления источника о доступности данных, содержащихся в запоминающем устройстве, содержащем информацию об устройстве, предоставленном для приемника данных. Этап управления оперативно подключаемым разъемом представляет собой этап установки состояния оперативно подключаемого разъема в качестве установки, обозначающей пребывание в состоянии, в котором данные, содержащиеся в запоминающем устройстве, разрешено получать в выбранном состоянии, в котором источник выбран в качестве устройства ввода содержания, и управления для поддержания состояния оперативно подключаемого разъема, в качестве установки, обозначающей пребывание в состоянии, в котором данные, содержащиеся в запоминающем устройстве, разрешено получать в случае, когда источник изменяет свое состояние на невыбранное состояние из выбранного состояния, в котором он выбран как устройство ввода содержания.

Кроме того, компьютерная программа в соответствии с настоящим изобретением представляет собой компьютерную программу, которая может быть предусмотрена для компьютерной системы общего назначения, которая позволяет выполнять различные программные коды с использованием, например, носителя информации и среды передачи данных в форме, считываемой компьютером. Предоставляя такую программу в форме, считываемой компьютером, процесс, основанный на этой программе, реализуется в компьютерной системе.

Другие цели, свойства и преимущества настоящего изобретения будут понятны из подробного описания со ссылкой на варианты воплощения настоящего изобретения, которые будут описаны ниже и представлены на прилагаемых чертежах. Кроме того, в данном описании под системой подразумевают логически установленную структуру, состоящую из множества устройств, и она не ограничивается системой, в которой устройства с соответствующими структурами расположены в одном корпусе,

В соответствии со структурой варианта воплощения настоящего изобретения даже в случае, когда источник изменяет свое состояние, в котором он выбран в качестве устройства ввода содержания, на невыбранное состояние, состояние оперативно подключаемого разъема устанавливают так, что оно остается в состоянии "высокий", в результате чего источник в невыбранном состоянии может получать данные, содержащиеся в запоминающему устройстве, содержащем информацию об устройстве (ПЗУ-РДИД), на стороне потребителя, и при этом становится возможным выполнять процесс отображения адреса для получения информации о разрешающей способности в устройстве-потребителе, информации о приемлемом формате и т.д. и выполнять различные типы управления, сопровождаемые обменом данными между источником и потребителем с использованием линии УБЭ, такой как, например, "выключить все", воспроизведения с однокнопочным включением и т.п.

Краткое описание чертежей

На фиг.1 показана схема, поясняющая структуру стандарта МИВЧ (мультимедийный интерфейс высокой четкости);

на фиг.2 показана блок-схема, представляющая пример данных, сохраненных в запоминающем устройстве, содержащем информацию об устройстве (ПЗУ-РДИД) на стороне потребителя;

на фиг.3 показана блок-схема, представляющая пример данных, сохраненных в запоминающем устройстве, содержащем информацию об устройстве (ПЗУ-РДИД) на стороне потребителя;

на фиг.4 показана схема, поясняющая конкретный пример процесса отображения адреса с использованием физического адреса источника;

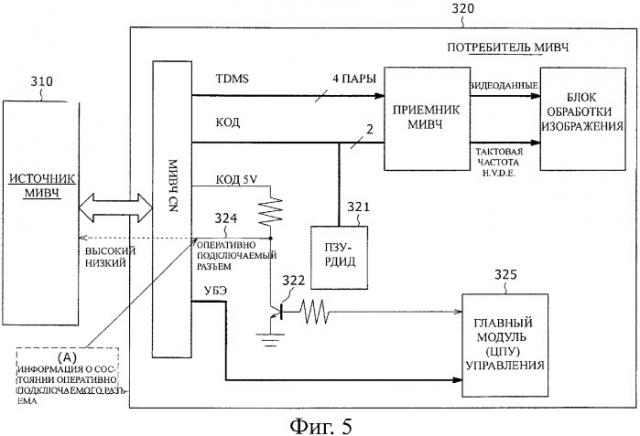

на фиг.5 показана схема, поясняющая структуру устройства и управление оперативно подключаемым разъемом на стороне потребителя;

на фиг.6 показана диаграмма, представляющая пример известного состояния смены оперативно подключаемого разъема;

на фиг.7 показана диаграмма, представляющая пример смены состояния оперативно подключаемого разъема в соответствии с вариантом воплощения настоящего изобретения; и

на фиг.8 показана блок-схема последовательности операций, поясняющая последовательность обработки смены состояния оперативно подключаемого разъема в соответствии с вариантом воплощения настоящего изобретения.

Подробное описание изобретения

Ниже, со ссылкой на чертежи, подробно описаны приемник данных, передатчик данных, способ обработки информации и компьютерная программа в соответствии с настоящим изобретением.

Вначале, со ссылкой на фиг.1, будет описана схема стандарта МИВЧ (мультимедийный интерфейс высокой четкости). На фиг.1 представлен передатчик 110 [источник МИВЧ], который выполняет передачу содержания в соответствии со стандартом МИВЧ, и приемник 120 [потребитель МИВЧ], который принимает содержание.

Как описано выше, в МИВЧ используется ДСМП (дифференциальная передача сигналов с минимизацией перепадов уровней), которая представляет собой систему цифровой передачи видеосигнала отображения, позволяющую реализовать высокоскоростную передачу цифровых данных. ДСМП представляет собой одно из средств, которое осуществляет дифференциальную передачу цифровых данных и включает в себя каналы передачи данных, состоящие в сумме из четырех каналов для трех типов видеосигналов (каналов 0-2 ДСМП), таких как R(Красный)/G(Зеленый)/В(Синий), и канала передачи (канал тактовой частоты ДСМП) опорного сигнала тактовой частоты. С каждым видеосигналом выполняют последовательное преобразование по параллельному сигналу, состоящему из 8-битного параллельного сигнала, добавляют два избыточных бита и передают данные размером 10 битов за период тактовой частоты. Аудиосигнал (Аудио) накладывают на блок гашения видеосигнала (Видео). Например, если тактовая частота установлена равной 500 МГц, видеоданные размером 5 Гбит могут быть переданы в течение одной секунды (эффективная скорость передачи МИВЧ версия 1.3 составляет от 250 Мбит/с до 3,4 Гбит/с).

В потребителе (Потребитель) 120 МИВЧ, который принимает содержание, передаваемое из источника (Источник) 110 МИВЧ, сигнал ДСМП декодируют, видеосигнал (Видео) и аудио сигнал (Аудио) декодируют для выполнения процесса воспроизведения.

Как описано выше, ЗЦШС (защита цифрового широкополосного содержания) используется в качестве системы защиты содержания для предотвращения нелегального копирования цифрового содержания, выводимого и вводимого с применением ДСМП. Для безопасной передачи содержания, перед началом передачи содержания, выполняется процесс аутентификации, который включает в себя процесс совместного использования ключа шифрования между передатчиком (источником) и приемником (потребителем) содержания. Процесс аутентификации выполняется через двунаправленную шину, установленную в интерфейсе МИВЧ, то есть линию 131 ИИС, называемую КОД (канал отображения данных), как показано на фиг.1. Применяя ключ шифрования, совместно используемый передатчиком и приемником в процессе аутентификации, на стороне передачи содержания (источника), передаваемое содержание шифруют и выводят на сторону приема (потребитель). Сторона приема (потребитель) декодирует и воспроизводит зашифрованное содержание, принятое со стороны передатчика, используя ключ шифрования.

Кроме того, как показано на фиг.1, в стандарте МИВЧ установлена линия 132 УБЭ (управление бытовой электронной техникой), которая представляет собой двустороннюю линию связи между передатчиком 110 (источником) и приемником (потребителем) 120. Например, информацию об операции пользователя для стороны передатчика (источника) или приемника (потребителя) передают в устройство МИВЧ через линию 132 УБЭ для обеспечения различной обработки. В частности, питание телевизора можно выключить с помощью пульта дистанционного управления телевизора, который представляет собой приемник (потребитель), для реализации функции "выключить все", с помощью которой питание устройства, подключенного к терминалу МИВЧ, также отключают вместе с ним. В начале воспроизведения содержания на стороне видео, блок питания целевого устройства, такого как телевизор, усилитель и т.д., которые представляют собой подсоединенные устройства, включают для реализации воспроизведения с однокнопочным включением, что позволяет воспроизводить содержание.

Как показано на фиг.1, приемник (потребитель) 120 имеет запоминающее устройство (ПЗУ-РДИД) 121, содержащее информацию об устройстве. В запоминающем устройстве (ПЗУ-РДИД) 121, содержащем информацию об устройстве, содержится информация о разрешающей способности содержания, которое может быть воспроизведено в приемнике (потребителе) 120, таком как, например, телевизор, информация о формате сигнала, который является приемлемым для дисплея, и т.д. Например, когда выполняют процесс передачи содержания, передатчик (источник) 110 выполняет выбор содержания и обработку данных в соответствии с этой информацией.

Физический адрес (Физический адрес), который требуется для выполнения передачи данных с использованием кабеля МИВЧ, кроме того, записан в запоминающем устройстве (ПЗУ-РДИД) 121, содержащем информацию об устройстве, и передатчик (источник) 110 получает физический адрес из запоминающего устройства (ПЗУ-РДИД) 121, в котором содержится информации об устройстве, из приемника (потребителя) 120 и выполняет процесс отображения адреса, состоящий в разрешении передачи данных через МИВЧ. Отображение адреса осуществляется с использованием линии 132 УБЭ.

Примеры данных, содержащихся в запоминающем устройстве (ПЗУ-РДИД) 121, содержащем информацию об устройстве, показаны на фиг.2 и 3. На фиг.2А представлена вся структура данных, содержащихся в запоминающем устройстве (ПЗУ-РДИД) 121, содержащем информацию об устройстве, и на фиг.2B показана структура данных [подборка блоков данных], которые представляют собой часть данных. [Подборка блока данных] включает в себя [Блок видеоданных], [Блок аудиоданных], [Блок данных выделения громкоговорителя] и [Блок, специфичный для поставщика].

[Блок, специфичный для поставщика] представляет собой область данных, включающую в себя область, в которой записаны такие данные, как Глубокий цвет и Время ожидания, поставщиком устройства МИВЧ, такого как приемник МИВЧ (потребитель), и имеет структуру данных, показанную на фиг.3.

На фиг.3 иллюстрируется структура [Блока, специфичного для поставщика] и представлены каждые сохраненные данные, состоящие из байтов 0 - N, начиная с верхнего ряда. Физический адрес источника сохранен в байтах 4 и 5. Этот физический адрес источника представляет собой данные, используемые для процесса отображения адреса, для выполнения передачи данных с использованием кабеля МИВЧ. Физический адрес источника включает в себя информацию адреса, состоящую из четырех битов, каждый из которых представляет собой А, В, С и D.

Конкретный пример процесса отображения адреса, с использованием физического адреса источника, будет описан со ссылкой на фиг.4. На фиг.4 показаны источник 201, который выполняет процесс передачи содержания, и потребитель 202, который выполняет прием содержания. Хотя источник 201 и потребитель 202 могут быть соединены непосредственно друг с другом, во многих случаях другие устройства подключены между источником 201 и потребителем 202. Эти устройства называются повторителями. Повторители 221 и 222 показаны на чертеже.

Как описано выше, потребитель 202 может установить множество источников 201, 211 и 212 как устройства ввода содержания. На чертеже иллюстрируется пример, в котором потребитель 202 устанавливает источник 201 как устройство ввода содержания. В этом случае выбранный источник 201 получает физический адрес, который представляет собой данные, сохраненные в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве, потребителя 202, и выполняет процесс отображения адреса. Кроме того, как показано на чертеже, потребитель 202 может содержать множество физических адресов в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве.

Физический адрес, сохраненный в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве, содержит здесь информацию адреса устройства более высокой стороны, к которому непосредственно подключен потребитель 202. В примере, показанном на фиг.4, потребитель 202 имеет РДИД 231, в котором содержится физический адрес (1.0.0.0), который соответствует несуществующему устройству 241, и РДИД 232, в котором содержится физический адрес (2.0.0.0), который соответствует повторителю 222.

При выполнении процесса отображения адреса источником 201 адрес устанавливают для каждого источника потребителя, и повторителя, которые выполняют передачу данных через кабель МИВЧ. Физический адрес потребителя 202, как показано на чертеже, установлен как (0.0.0.0), и некоторый адрес назначен для каждого устройства, подключенного к потребителю 202. Кроме того, четыре набора данных, которые составляют физический адрес (0.0.0.0), соответственно, соответствуют данным А, В, С и D, составляющим адрес информации источника, которая описана со ссылкой на фиг.3. Другими словами, она установлена как 16-битная информация адреса (A.B.C.D) каждых из четырехбитовых данных.

Что касается устройств, подключенных к более высокой стороне потребителя 202, в которых установлен физический адрес (0.0.0.0), установлены такие адреса, как (1.0.0.0), (2.0.0.0), (3.0.0.0), … верхний адрес А которых последовательно увеличивается как 1, 2, 3, …. Другими словами, потребитель установлен как (А, В, С, D)=(0.0.0.0), и для каждого устройства, расположенного выше него на единицу, предоставлен физический адрес, в котором значение А установлено как 1, 2, 3….

Что касается устройства, которое подключено к еще более высокому рангу, чем устройство высокого ранга, подключенное к потребителю, адрес установлен таким образом, что значение А установлено равным тому же значению, что и значение А устройства соединения, и значение В установлено как 1, 2, 3…. В примере, показанном на чертеже, имеются три устройства, подключенные к более высокому порядку, чем повторитель 222, в котором установлен физический адрес (2.0.0.0). Адреса этих трех устройств установлены как (2.1.0.0), (2.2.0.0) и (2.3.0.0). Кроме того, физические адреса устанавливают в случаях, когда значения А и В физических адресов устройства, подключенного к более высокому рангу, и устройства, подключенному к более низкому рангу, являются теми же самыми, и значение С изменяют как 1, 2 и 3. В примере, показанном на чертеже, представлена такая компоновка, в которой источник 201 подключен к более высокому рангу повторителя 221, который имеет физический адрес (2.3.0.0), и физический адрес этого источника 201 установлен как (2.3.1.0).

Источник 201 считывает физический адрес (2.0.0.0) источника, сохраненный в РДИД, 232, перед передачей содержания в потребитель 202, устанавливает этот адрес для повторителя 222, установив адрес в соответствии с правилом для устройства более высокого ранга. Другими словами, выполняют процесс, в котором устанавливают адрес, в котором последовательно изменяется значение В в последовательности (А, В, С, D), и устанавливают адрес, в котором изменяется значение С, для устройства еще более высокого ранга, адрес, соответствующий каждому устройству, устанавливают для выполнения отображения адреса устройства подключения к сети, в результате чего определяется часть передачи содержания в отношении потребителя 202. В примере, показанном на фиг.4, иллюстрируется путь передачи данных (источник 201 → повторитель 221 → повторитель 222 → потребитель 202). Кроме того, этот процесс отображения адреса выполняется при использовании линии 132 УБЭ, показанной на фиг.1.

Например, для потребителя 202, который представляет собой устройство воспроизведения содержания, такого как TV, становится возможным выбрать в качестве устройства ввода содержания передатчик (источник), который представляет собой устройство, предназначенное для предоставления различного содержания. В частности, в примере, показанном на фиг.4, источник 211, такой как DVD плеер, источник 212, такой как устройство записи на видеоленту, и источник 201, такой как PVR (ПУЗ, персональное устройство видеозаписи на жесткий диск), можно выбрать в качестве источников.

В соответствии со стандартом МИВЧ источник, в котором потребитель 202 установлен в выбранное состояние, может получать информацию, сохраненную в запоминающем устройстве (ПЗУ-РДИД) содержания информации в устройстве, предоставленном для потребителя. Однако, в случае, когда источник не находится в выбранном состоянии потребителя, источник в невыбранном состоянии не может получать информацию, содержащуюся в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве. Как описано выше, информация о разрешающей способности содержания, которое может воспроизводиться в потребителе (например), информация о формате сигнала, который может быть приемлемым для дисплея, и информация о физическом адресе, применяемая для отображения адреса и т.д., сохранены в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве. При выполнении процесса передачи содержания осуществляется процесс отображения адреса для этой информации, для установления маршрута передачи содержания, для выбора содержания и обработки данных, выполняемой в потребителе.

Однако, как описано выше, в соответствии со стандартом МИВЧ, передатчик (источник), который не установлен, для приемника (потребителя) в выбранное состояние, не может получать информацию, содержащуюся в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве, предоставляемую приемником (потребителем), поэтому процесс через линию УБЭ не может быть выполнен между источником в невыбранном состоянии и потребителем. Другими словами, процесс отображения адреса, полное выключение с использованием УБЭ, воспроизведение с однокнопочным включением и т.д., нельзя использовать вообще.

Путем ввода информации, определяющей, находится ли сторона потребителя в выбранном состоянии, каждый источник может получить информацию, содержащуюся в запоминающем устройстве (ПЗУ-РДИД), содержащем информацию об устройстве, только когда выбранное состояние подтверждено. Структура устройства, соответствующая этому механизму, то есть сторона потребителя, и управление оперативно подключаемого разъема будут описаны со ссылкой на фиг.5.

На фиг.5 показан чертеж, представляющий подробную структуру приемника (потребителя) 320. Приемник соединен с передатчиком (источником) 310 содержания с помощью кабеля МИВЧ. Кроме того, как описано со ссылкой на фиг.4, между источником и потребителем может присутствовать повторитель.

Модуль (ЦПУ) 325 управления главным компьютером приемника (потребителя) 320 управляет напряжением базы транзистора 322 в соответствии с выбором источника и изменяет состояние оперативно подключаемого разъема 324, подключенного к источнику, на высокое состояние или низкое состояние. Состояние такого оперативно подключаемог
