Кантователь проката на 180^^
Патент 238500
Классы МПК
Кантователь проката на 180^^
Иллюстрации
Реферат

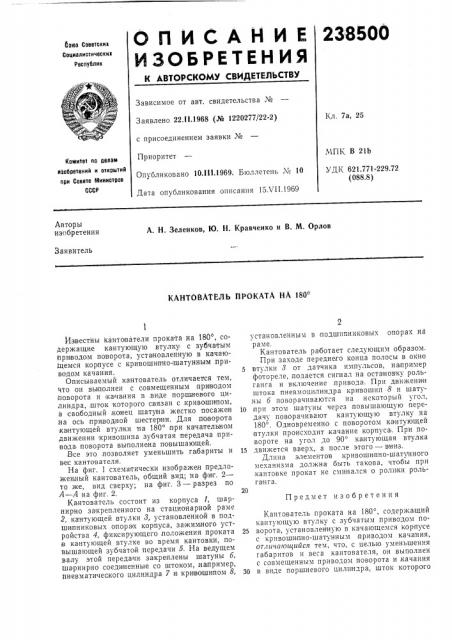

О П И С А Н И Е 238500
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Goes Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 22.11.1968 (№ 1220277/22-2) с присоединением заявки №
Приоритет
Опубликовано 10.111.1969. Бюллетень ¹ 10
Дата опубликования описания 15Х11.1969
Кл. 7а, 25
МП1 В 21Ь
УДК 621.771-229.72 (088.8) Комитет по делам
Иаобретений и открытий ори Совете Министров
СССР
Авторы изобретения
А. Н. Зеленков, Ю. Н. Кравченко и В. М. Орлов
Заявитель
КАНТОВАТЕЛЬ ПРОКАТА НА 180
Предмет изобретения
Известны кантователи проката на 180, содержащие ка нтующую .втулку с зубчатым при водом поворота, установленную в качаю1цемся корпусе с кривошипно-шатунным lIlpHводом качания.
Описываемый кантователь отличаемся тем, что он вьвполнен с совмещенным приводом поворота и ка чания в .виде поршневого цилиндра, шток которого связан с .кривоши пом, а свободный, конец шатуна жестко посажен на ось приводной шестер ни. Для по|ворота ка нтующей втулки. на 180 при качателыном движении кривошипа зубчатая передача привода, поворота выполнена повышающей. ,Все это,позволяет уменьшить габариты и ветс кантователя.
На фиг. 1 схематически изображен предложенный кантователь, общий вид; на фиг. 2— то же, вид сверху; на фиг. 3 — разрез по
А — А на фиг. 2.
Кантователь состоит из корпуса 1, шарнирно закрепленного на стационарной раме
2, кантующей втулки 8, установленной в подшипниковых опорах корпуса, зажимного устрой ства 4, фиксирующего, положения проката в кантующей вту;тке во время кантовки, повышающей зубчатой передачи 5. На ведущем валу этой передачи закреплены шатуны б, шарнирно соеди ненные со штоком, например, пневматического цилиндра 7 и кряво шипом 8, установленным в подшппниковых опорах на раме.
Кантователь работает следующим образом.
При заходе переднего конца полосы в окно
5 втулки 8 от датчика импульсов, на пример фотореле, подается сигнал на остановку рольганга и включение, привода. При движении штока пневмоцилиндра кривошип 8 и шату.ны б поворачиваются на .некоторый угол, 10 при этом шатуны через повышающую передачу поворачивают кантующую втулку на
180 . Одновременно с поворотом кантующей .втулки происходит, качание корпуса. При повороте на угол до 90 кантующая втулка
15 движется вверх, а после этого — в низ.
Длина элементов кривошипно-шатунного механизма должна быть такова, чтобы при кантовке прокат не смпнался о ролики рольганга.
Кантователь проката на 180, содержащий кантующую втулку с зубчатым приводом по25 ворота, установленную в качающемся корпусе с кривошипно-шатунным приводом качания, отлича>ощийся тем, что, с целью уменьшения габаритов и веса кантователя, он выполнен с совмещенным приводом поворота и,качания
30 в виде поршневого цилиндра, шток которого
238500
Фиг, 1 связан с кри вошипом, а овободяый конец шатуна жестко посажен на вал приводной шестерни, при этом зубчатая передача привода поворота выполнена повышающей.
2385ОО
Составитель Б. Бейнфест
Текред Т. П. Курилко Корректор О. И. Попов»
Редак-.ор Е. Кравцова
Типография, пр. Сапунова, 2
Заказ 1618!6 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретеий и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
