Шкаф с выдвижной деталью

Шкаф с выдвижной деталью

Иллюстрации

Показать все

Реферат

Данное изобретение относится к шкафу с выдвигающейся из корпуса шкафа деталью, прежде всего выдвижным ящиком.

Шкафы с выдвижной деталью в виде выдвижного ящика известны в различных исполнениях. Как правило, шкафы оснащаются несколькими расположенными друг над другом выдвижными деталями, например, выдвижными ящиками и т.п. Высота выдвижной детали в сочетании с величиной ее основания в итоге дает теоретическую полезную вместимость. Если в таких выдвижных деталях хранят предметы, высота которых примерно соответствует высоте этих деталей, то упомянутый объем, безусловно, можно использовать полностью.

Хотя при укладывании предметов, меньших, чем высота выдвижной детали, вместимость можно использовать также почти полностью, в этом случае доступ к нижележащим предметам уже затрудняется.

В основе изобретения лежит задача создать шкаф соответствующего вида, в котором выдвижная деталь в отношении своей полезной вместимости обеспечивает беспрепятственный доступ к уложенным в нее предметам, особенно небольшим.

В соответствии с изобретением эта задача решается благодаря тому, что выдвижная деталь снабжена, по крайней мере, одной поворотной деталью для хранения, которая при задвинутой выдвижной детали полностью находится внутри внутреннего пространства шкафа, предназначенного для помещения в него выдвижной детали, а при выдвинутой выдвижной детали выступает за пределы шкафа, причем деталь для хранения в направлении поворота нагружена знергоаккумулятором.

Поставленная задача также решается благодаря тому, что выдвижная деталь снабжается, по крайней мере, одной сдвигающейся деталью для хранения, которая при задвинутой выдвижной детали полностью находится внутри внутреннего пространства шкафа, предназначенного для помещения в него выдвижной детали, а при выдвинутой выдвижной детали выступает за пределы шкафа, причем деталь для хранения в направлении выдвигания нагружена энергоаккумулятором или принудительно ведется вдоль направляющего устройства.

Благодаря по крайней мере одной дополнительной детали для хранения создается отделение для хранения, между прочим, используемое независимо от пространства для хранения выдвижной детали, поэтому в пределах различных уровней всей выдвижной детали, включая дополнительную деталь для хранения, помещаются и без помех в любой момент могут быть вынуты небольшие предметы.

При первом решении деталь для хранения при выдвигании выдвижной детали поворачивается из исходного положения, при втором решении дополнительная деталь для хранения сдвигается.

Общим для обоих решений является то, что поворот или сдвиг дополнительной детали для хранения не должны осуществляться пользователем в процессе отдельного действия, а происходят в определенной степени автоматически при выдвигании выдвижной детали.

Тем самым достигается максимальное удобство в эксплуатации.

Благодаря соответствующим изобретению конструкциям использование всего имеющегося в распоряжении заполняемого пространства значительно улучшается с точки зрения доступности отдельных хранимых вещей.

Благодаря нагружению пружиной или принудительному ведению детали для хранения в направлении поворота или выдвигания при полностью выдвинутой выдвижной детали деталь для хранения поворачивается или выдвигается из основания выдвижной детали настолько, что оно становится доступным почти полностью.

Таким образом, из-за дополнительной детали для хранения полезная площадь и полезный объем самой выдвижной детали не уменьшаются.

В усовершенствованной конструкции в изобретении согласно первому вышеназванному решению предусматривается, что деталь для хранения может поворачиваться вокруг оси.

Эта ось может проходить вертикально или горизонтально, так что деталь для хранения может двигаться с поворотом по-разному.

Деталь для хранения можно поворачивать также при помощи многозвенной шарнирной цепи.

В обоих видах исполнения предпочтительным является вариант, когда деталь для хранения может поворачиваться или сдвигаться за боковую границу шкафа.

Остальные признаки изобретения являются предметом зависимых пунктов формулы изобретения.

На прилагаемых чертежах представлены примеры реализации изобретения, ниже они описываются более подробно.

На чертежах показано следующее:

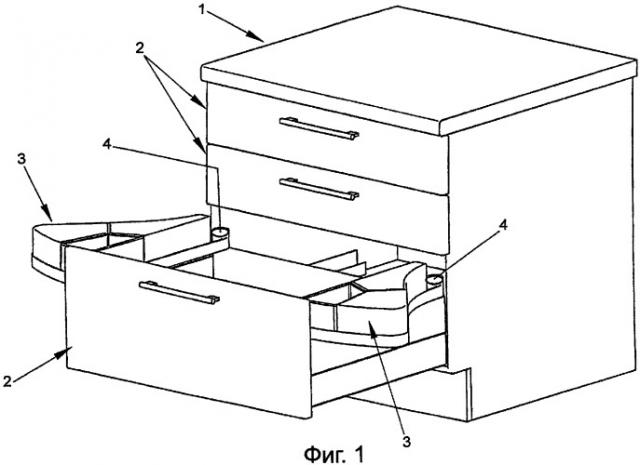

фиг.1 - аксонометрическое представление соответствующего изобретению шкафа с открытой или выдвинутой из корпуса шкафа выдвижной деталью с дополнительными деталями для хранения;

фиг.2 - увеличенное детальное представление открытой выдвижной детали;

фиг.3 - аксонометрическое представление выдвижной детали согласно фиг.1 и 2, если смотреть с обратной стороны шкафа;

фиг.4 - изображение в разобранном виде боковой части выдвижной детали с монтируемой на ней дополнительной деталью для хранения;

фиг.5 - местный вид сверху на выдвижную деталь согласно фиг.1-4 в полностью задвинутом состоянии;

фиг.6 - местный вид сверху согласно фиг.5 при частично сдвинутой в направлении открывания выдвижной детали;

фиг.7 - местный вид сверху согласно фиг.5 и 6 с еще дальше выдвинутой выдвижной деталью;

фиг.8 - местный вид сверху согласно фиг.5-7 при почти полностью открытой выдвижной детали;

фиг.9 - местный вид сверху согласно фиг.5-8 при полностью выдвинутой выдвижной детали;

фиг.10a-10d - схематично представленные виды сверху и аксонометрические изображения шкафа с выдвижной деталью согласно дополнительному примеру исполнения изобретения;

фиг.11а-11с - виды сверху и увеличенный детальный чертеж шкафа с выдвижной деталью согласно дополнительному примеру исполнения изобретения;

фиг.12a-12d - различные аксонометрические изображения и увеличенный детальный чертеж выдвижной детали шкафа согласно дополнительному примеру исполнения изобретения;

фиг.13а-13с - аксонометрические изображения и детальный чертеж дополнительного примера исполнения изобретения;

фиг.14a-14b - виды сверху на выдвижную деталь шкафа в соответствии с дополнительным примером исполнения изобретения;

фиг.15а-15с - виды сверху на выдвижную деталь шкафа в соответствии с дополнительным примером исполнения изобретения;

фиг.16а-16с - дополнительный пример исполнения изобретения при различных положениях сдвинутой выдвижной детали;

фиг.17а-17с - дополнительный пример исполнения изобретения при выдвижной детали, показанной в различных сдвинутых положениях;

фиг.18а-18с - аксонометрические изображения дополнительного примера исполнения изобретения;

фиг.19а-19f - аксонометрические изображения и изображения в разрезе выдвижной детали шкафа согласно дополнительному примеру исполнения изобретения;

фиг.20a-20f - аксонометрические изображения и изображения в разрезе шкафа согласно дополнительному примеру исполнения изобретения;

фиг.21а-21с - виды в разрезе выдвижной детали шкафа в соответствии с дополнительным примером исполнения изобретения;

фиг.22a-22d - аксонометрические изображения и детальный чертеж шкафа согласно дополнительному примеру исполнения изобретения;

фиг.23a-23d - аксонометрическое изображение и несколько изображений в разрезе шкафа согласно дополнительному примеру исполнения изобретения;

фиг.24а-24е - виды сверху и различные аксонометрические изображения выдвижной детали шкафа в соответствии с дополнительным примером исполнения изобретения.

На фиг.1 позицией 1 обозначен шкаф в целом, который оснащен несколькими выдвижными деталями, здесь в виде выдвижных ящиков 2. Как наглядно представлено на фиг.1-3, особенность выдвижных деталей 2 в виде выдвижных ящиков состоит в том, что в каждом случае в боковой части выдвижных ящиков 2 помещаются дополнительные детали 3 для хранения. Эти дополнительные детали 3 для хранения могут поворачиваться вокруг связанной с выдвижной деталью 2 вертикальной оси 4. При этом выдвижные детали 3, в общем говоря, в каждом случае постоянно нагружаются энергоаккумулятором в направлении поворота.

Речь может идти об энергоаккумуляторе, например, в виде пружины 5 кручения, как показано на фиг.4. Разумеется, во внимание принимаются и все другие виды энергоаккумуляторов, например, пластинчатые пружины, изгибные пружины, грузовые тросовые приводы и т.п.

Решающим здесь является лишь то, что каждая деталь 3 для хранения постоянно нагружается в направлении поворота, так что при открывании выдвижной детали 2 деталь 3 для хранения, которая сначала находится во внутреннем пространстве шкафа 1, куда также помещается сама выдвижная деталь 2, без дополнительного приведения в действие и добавочных манипуляций перемещается в повернутое положение, как показано, например, на фиг.2 и 3.

Фиг.2 и 3 наглядно показывают, что при открытой выдвижной детали 2 внутренние участки 3а стенки деталей 3 для хранения проходят примерно параллельно боковым стенкам 2а выдвижной детали 2. Говоря другими словами, это означает, что при полностью выдвинутой выдвижной детали 2 ее основание полностью доступно и, таким образом, пространство выдвижной детали 2, предназначенное для хранения, можно использовать целиком и без каких-либо препятствий. С другой стороны, дополнительные детали 3 для хранения в боковом направлении выступают за боковые стенки шкафа 1.

Таким образом, при открытой выдвижной детали 2 детали 3 для хранения в отношении своего пространства для хранения совершенно доступны и могут использоваться целиком.

Как следует, в частности, из фиг.5-9, оси 4, вокруг которых могут поворачиваться дополнительные детали 3 для хранения, располагаются примерно в районе задней стенки 2b выдвижной детали 2. Противоположный внутреннему пространству наружный участок 3b стенки деталей 3 для хранения имеет специальный профиль. Этот профиль и его назначение более подробно описывается ниже.

Возле оси 4 упомянутый наружный участок 3b стенки каждой детали 3 для хранения проходит примерно параллельно внутреннему участку 3а стенки.

На небольшом расстоянии от оси 4 наружный участок 3b стенки имеет вогнутую форму. Затем к торцу 3с детали 3 для хранения наружный участок 3b стенки образует выпуклость, причем этот профиль предназначен для того, чтобы при вдвинутой выдвижной детали 2, как показано на фиг.5, каждая деталь 3 для хранения нагружалась в направлении закрывания выдвижной детали 2. Профилированный боковой участок 3b стенки каждой детали 3 для хранения может направляться, например, при помощи смонтированного на шкафу ролика 6. В закрытом состоянии ролик 6 прилегает к участку вышеописанного профиля, в котором благодаря нагружению детали 3 для хранения в направлении поворота возникает составляющая силы в направлении закрывания выдвижной детали, как особенно наглядно показано на фиг.5.

Если выдвижная деталь выдвинута из корпуса шкафа 1 частично, то, как показано на фиг.6, ролик 6 прилегает, например, к наивысшей точке выпуклого профиля. В этом положении, которое соответствует состоянию неустойчивого равновесия, из-за нагружения детали 3 для хранения силы не возникают ни в направлении закрывания, ни в направлении открывания. При дальнейшем выдвигании выдвижной детали 2 ролик 6 попадает на вогнутый участок направляющего профиля. Это приводит к тому, что благодаря нагружению пружиной детали 3 для хранения возникает составляющая силы, которая оказывает поддерживающее действие в направлении выдвигания выдвижной детали 2. Итак, открывание выдвижной детали получает значительную поддержку. При соответствующем расчете нагружения можно достичь даже автоматического открывания этой детали. Незадолго до достижения положения окончательного открывания составляющая силы в направлении открывания снова значительно уменьшается, так как в этом месте профиль проходит почти параллельно боковой стенке шкафа. При полностью открытой выдвижной детали 2, как показано на фиг.9, контакт между роликом 6 и дополнительной деталью 3 для хранения даже полностью прекращается, так что деталь 3 для хранения все еще нагружается только в направлении поворота.

При закрывании выдвижной детали 2 благодаря соответствующему обратному протеканию движений деталь 3 для хранения снова отводится во внутреннее пространство шкафа 1, а энергоаккумулятор, например пружина 5 кручения, при этом напрягается.

Благодаря изогнутому и округленному профилю на наружном участке 3b стенки детали 3 для хранения также обеспечивается то, что при возможном соударении детали 3 для хранения с выдвижной деталью соседнего шкафа дело до заклинивания или сцепления не дойдет. В этом случае деталь для хранения будет лишь соответственно контакту отклонена обратно в направлении ее закрывания.

Выше было упомянуто, что внешний дугообразный профиль каждой детали 3 для хранения проходит сбоку от ролика 6. Разумеется, вместо ролика в качестве направляющей детали может служить также шарик, так что в этом месте возникают лишь точечные нагрузки. Самой зоне контакта детали 3 для хранения с направляющим роликом 6 также можно придать выпуклую форму, так что и в этом случае получится почти точечный контакт соответственно с незначительным трением.

Внутри выдвижной детали 2, как наглядно показано на фиг.2, можно поместить скобу 7, которая в области поворота обозначает полезную высоту пространства для хранения в выдвижной детали 2. Благодаря этому предотвращается ситуация, когда пользователь заполняет выдвижную деталь 2 до такого уровня, что это препятствует поворачиванию дополнительной детали 3 для хранения.

При необходимости каждую деталь 3 для хранения можно, хотя это и не обязательно, снабдить дополнительной верхней крышкой.

Из фиг.4 ясно видно, что на значительном расстоянии от оси 4 деталь 3 для хранения со стороны дна может поддерживаться с помощью опоры 8, которая монтируется на боковой стенке 2а соответствующей выдвижной детали 2.

Непосредственно в районе контакта с деталью 3 для хранения опору 8 можно снабдить роликом 9 или альтернативно шариком либо любой скользящей деталью. При этом следует стремиться к тому, чтобы, в конечном счете, силы трения между деталью 3 для хранения или ее дном и опорой 8 были очень небольшими.

Благодаря опоре 8 деталь для хранения подпирается в вертикальном направлении на значительном расстоянии от оси 4, поэтому деталь 3 для хранения можно наполнять относительно тяжелыми предметами, наклон детали 3 для хранения относительно вертикальной оси 4 при этом не возникает.

На фиг.10a-10d представлен пример исполнения изобретения. От примера, который был описан выше, он отличается тем, что деталь 3 для хранения относительно выдвижной детали 2 не поворачивается, а может сдвигаться перпендикулярно боковым стенкам 2а выдвижной детали 2.

Деталь 3 для хранения имеет примерно треугольное основание, причем одна из сторон основания проходит параллельно боковым стенкам 2а, вторая - перпендикулярно им, а третья - под углом к боковым стенкам 2а выдвижной детали 2. Проходящая под углом сторона скользит по ролику 6 на корпусе шкафа, а в целом деталь 3 для хранения постоянно нагружается в направлении выдвигания энергоаккумулятором в виде пружины 10, которая проходит перпендикулярно боковым стенкам 2а выдвижной детали 2.

При открывании выдвижной детали 2 из показанного на фиг.10а и 10с исходного положения (выдвижная деталь 2 задвинута) с увеличением длины выдвигания деталь 3 для хранения сдвигается за боковую границу шкафа 1. Если выдвижная деталь 2 из открытого положения снова задвигается внутрь шкафа, то деталь 3 для хранения, постоянно прилегая к ролику 6 и одновременно натягивая пружину 10, опять возвращается внутрь шкафа 1. При этом силу пружины 10 следует выбрать как раз такой, чтобы исключалось непреднамеренное автоматическое открывание выдвижной детали 2. Это позволяет отказаться от дополнительной фиксации закрытого положения.

Фиг.11а-11с показывают пример исполнения, который очень похож на пример, изображенный на фиг.10a-10d. Здесь также деталь для хранения может сдвигаться перпендикулярно боковым стенкам 2а выдвижной детали 2. Однако в этом случае деталь 3 для хранения не нагружается с помощью энергоаккумулятора, а проходит между двумя роликами 6 своей скошенной относительно боковых стенок 2а выдвижной детали 2 стороной - особенно наглядно это показана на фиг.11с, поэтому при открывании и закрывании выдвижной детали 2 получается геометрическое принудительное движение детали 3 для хранения из-за того, что скошенная сторона 3d детали 3 для хранения принудительно сдвигается между укрепленными на корпусе шкафа роликами 6, что приводит к перпендикулярного сдвигу детали 3 для хранения относительно боковых стенок 2а выдвижной детали 2.

Оба ролика смонтированы на держателе 11, который, со своей стороны, неподвижно укреплен на корпусе шкафа 1.

На фиг.12а-12с показан пример исполнения изобретения, который в отношении функции детали 3 для хранения соответствует показанному на фиг.1-9 примеру, и только сама деталь 3 для хранения имеет конструкцию, отличающуюся от примера на фиг.1-9. Как наглядно показано на фиг.12а-12d, деталь 3 для хранения под своей доступной сверху областью заполнения снабжена доступными (если смотреть с ее передней стороны) дополнительными отделениями 12. Отделения 12, в частности, предназначаются для приема продолговатых принадлежностей, например, столовых приборов, письменных принадлежностей и т.п.

Похожий вариант показан на фиг.13а-13с, причем здесь под доступной сверху областью заполнения детали 3 для хранения предусматривается корзинка 13 для приема любых принадлежностей.

В показанном на фиг.14а-14b примере также осуществлена базовая конструкция, которая в основном соответствует примеру согласно фиг.1-9. При этом на дне выдвижной детали 2, с одной стороны, и на внутреннем участке 3а стенки детали 3 для хранения, с другой стороны, крепятся фиксаторы 14, между которыми при вдвинутой выдвижной детали 2 можно зафиксировать, например, посуду в виде тарелок 15 и т.п. Такая конструкция целесообразна, например, на судах, в сейсмоактивных районах и т.д.

На фиг.15а-15с представлен пример исполнения изобретения, в котором выдвижная деталь 3 соединена с многоосным шарниром 16 и в отношении протекания движения управляется этим шарниром 16.

Привод детали 3 для хранения обеспечивается благодаря приводному рычагу 17, шарнирно соединенному, одной стороны, с деталью 3 для хранения, с другой стороны - с зубчатой рейкой 18, которая, со своей стороны, через передачу 19 соединена с еще одной зубчатой рейкой 20, укрепленной на корпусе шкафа. Если в этой конструкции выдвижная деталь 2 выдвигается из корпуса шкафа, то зубчатая рейка 18, посредством рычага 17 связанная с деталью 3 для хранения, перемещается в направлении открывания, и благодаря этому через рычаг 17 в соответствии с конструкцией многоосного шарнира 16 вызывает поворот детали 3 для хранения.

В изображенной на фиг.16а-16с конструкции деталь 3 для хранения также связана с многоосным шарниром. При этом ось 16а в направлении открывания нагружена энергоаккумулятором в виде пружины 21, поэтому при открывании выдвижной детали 2 шарнир 16 и связанная с ним деталь 3 для хранения поворачиваются наружу через боковую границу шкафа.

Так как при данной конструкции закрывание или поворачивание детали 3 для хранения должно осуществляться вручную, эта деталь снабжена накладной ручкой 22.

В примере исполнения согласно фиг.17а-17с деталь 3 для хранения, которая и здесь управляется многоосным шарниром 16, поворачивается с помощью передачи 23 с приводом от электродвигателя 24, причем электродвигатель 24 может управляться, например, с помощью фотоэлектрического датчика 25, активируемого при перемещении выдвижной детали 2 за предусмотренные на корпусе шкафа метки 26.

На фиг.18а-18с в качестве примера показано, что деталь 3 для хранения, которая согласно фиг.18а-18с может поворачиваться вокруг вертикальной оси, вполне может быть выполнена из двух и более частей, причем отдельные элементы 30 для хранения располагаются друг над другом на разных уровнях, и при открывании выдвижной детали 2 могут быть приведены в положение готовности в виде ступенек или веера.

При этом многосекционное исполнение детали 3 для хранения не связано с тем, что деталь 3 для хранения может поворачиваться вокруг вертикальной оси. Напротив, многосекционные детали 3 для хранения возможны также в случае деталей 3 для хранения, сдвигаемых или поворачиваемых вокруг нескольких осей.

На фиг.19а-19f показан пример исполнения изобретения, в котором посредством детали 3 для хранения практически герметично может быть закрыта помещенная в выдвижную деталь 2 емкость 27, когда деталь 3 для хранения полностью поворачивается при закрытой выдвижной детали 2.

Это достигается простым способом благодаря тому, что в районе оси 4, вокруг которой может поворачиваться деталь 3 для хранения, предусмотрен наклон 28. Благодаря этому деталь 3 для хранения в зависимости от ситуации с поворотом приподнимается или опускается, причем этот принцип действия общеизвестен из шарниров для автоматически приподнимающихся при открывании дверей.

В примере исполнения согласно фиг.20а-20f показана деталь 3 для хранения, которая внутри выдвижной детали 2 может поворачиваться вокруг горизонтальной оси 4а. Ось 4а аналогично примеру исполнения согласно фиг.1-9 может быть нагружена, например, с помощью пружины кручения и благодаря этому постоянно нагружать деталь 3 для хранения в направлении поворота. В этом случае при открывании выдвижной детали 2 деталь 3 для хранения сначала поворачивается с прикосновением к установленным на корпусе направляющим деталям 29, предпочтительно в виде роликов, вверх до тех пор, пока благодаря ограничению угла поворота в районе оси 4а деталь для хранения не займет конечное положение, при котором район отверстия 31 выдается вверх до верхней кромки передней панели 32 выдвижной детали 2. В этом случае дальнейшее выдвигание выдвижной детали 2 приводит к тому, что деталь 3 для хранения отделяется от направляющих деталей 29, но еще дальше вверх она при этом не поворачивается.

При опускании выдвижной детали 2 деталь 3 для хранения через направляющие детали 29 на последней стадии опускания снова перемещается внутрь выдвижной детали 2.

На фиг.21а-21с показано, что существует также возможность выполнить деталь 3 для хранения в виде одного или нескольких круглых стрежней 300, которые при открывании выдвижной детали 2 могут раздвигаться в эксплуатационное положение в виде веера. При этом согласно 21а-21с в районе оси 4, вокруг которой могут поворачиваться круглые стержни 300, предусмотрен пружинный механизм 33, с помощью которого круглые стрежни 300 могут раздвигаться в виде веера, а каждый внешний стержень прижиматься к установленному на корпусе ролику 34.

Вариант, который показан в примере исполнения согласно фиг.21а-21с, имеет смысл, прежде всего, в случае аптечных шкафов с выдвижными ящиками.

Однако аналогичное устройство можно использовать также в качестве полотенцедержателя, как показано на фиг.22а-22d.

На фиг.23а-23d снова показан вариант для полотенцедержателя, причем здесь на нижнем конце оси 4, как и в примере согласно фиг.1-9 нагруженной посредством пружины кручения, установлена полоса 35, которая, в свою очередь, входит с прилеганием с одной стороны по установленному на корпусе ролику 34. При этом поворот веерообразной, состоящей из круглых стержней 300 детали 3 для хранения происходит при открывании и закрывании выдвижной детали 2.

Наконец, на фиг.24а-24е представлен пример исполнения изобретения, который, в частности, имеет смысл устанавливать в выдвижные детали 2, помещаемые в днищевой части. Это связано с тем, что здесь можно отказаться от боковых царг для ограничения вытяжной детали 2, так что детали 3 для хранения, помещенные в боковой части вытяжной детали 2, в закрытом состоянии практически образуют боковое ограничение вытяжной детали 2. Такую конструкцию можно использовать, прежде всего, как кормушку для домашних животных, в частности, как уже было упомянуто, в днищевой части шкафа.

Кроме представленных примеров, специалисту нетрудно представить себе также поворот или выдвигание различных деталей 3 для хранения с использованием электродвигателей или электромагнитного поля.

Движение деталей для хранения может быть осуществлено также в виде принудительного управления с помощью рычажного механизма.

При чашевидных деталях для хранения, которые могут поворачиваться вокруг вертикальных или горизонтальных осей 4, 4а, предпочтительным является внешний профиль выдвижных деталей 3 в виде крышки концертного рояля, как показано в соответствующих примерах, так как с помощью такого внешнего профиля очень хорошо управляется движение деталей 3 для хранения.

Благодаря движению деталей для хранения при открывании или закрывании выдвижной детали 2 могут также приводится в действие электрические выключатели, например, для внутреннего освещения.

1. Шкаф (1) с выдвигаемой из его корпуса выдвижной деталью, предпочтительно выдвижным ящиком (2), отличающийся тем, что выдвижная деталь (2) снабжена по крайней мере одной поворотной деталью (3) для хранения, которая при задвинутой выдвижной детали (2) полностью находится внутри внутреннего пространства шкафа (1), предназначенного для помещения в него выдвижной детали (2), а при выдвинутой выдвижной детали (2) выступает за пределы шкафа (1), причем деталь для хранения (3) в направлении поворота нагружена энергоаккумулятором и выполнена с возможностью поворота за боковой предел шкафа (1) и выхода из него.

2. Шкаф по п.1, отличающийся тем, что выдвижная деталь (3) установлена с возможностью поворота вокруг оси (4, 4а).

3. Шкаф по п.2, отличающийся тем, что ось (4) проходит вертикально.

4. Шкаф по п.2, отличающийся тем, что ось (4а) проходит горизонтально.

5. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения поворачивается посредством многоосного шарнира (16).

6. Шкаф по п.2 или 3, отличающийся тем, что ось (4, 4а) помещена в задней части выдвижного ящика (2) рядом с задней стенкой (2а).

7. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения постоянно нагружена в направлении поворота наружу пружиной (5) кручения, пластинчатой пружиной или грузовым тросовым приводом.

8. Шкаф по п.1, отличающийся тем, что при открытой выдвижной детали (2) и повернутой наружу детали (3) для хранения внутренний участок (3а) стенки детали (3) для хранения проходит примерно параллельно боковой стенке (2а) выдвижной детали (2).

9. Шкаф по п.1, отличающийся тем, что наружный участок (3b) стенки детали (3) для хранения прижимается к укрепленной на шкафу направляющей детали, а при открывании или закрывании выдвижной детали (2) продвигается или скользит по этой направляющей детали.

10. Шкаф по п.9, отличающийся тем, что направляющая деталь представляет собой ролик (6).

11. Шкаф по п.1, отличающийся тем, что направляющая деталь представляет собой шарик.

12. Шкаф по п.1, отличающийся тем, что контактирующая с направляющей деталью часть детали (3) для хранения со стороны направляющей детали выполнена криволинейной.

13. Шкаф по п.1, отличающийся тем, что контактирующий с направляющей деталью наружный участок (3b) стенки детали (3) для хранения, начиная с повернутой к оси (4, 4а) внутренней конечной части, сначала имеет вогнутый внутрь участок, затем прилегающий к нему выгнутый наружу участок, переходящий в передний торцевой участок стенки (3с).

14. Шкаф по п.1, отличающийся тем, что внутрь выдвижной детали (2) помещена скоба (7), находящаяся немного ниже детали (3) для хранения.

15. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения снабжена крышкой.

16. Шкаф по п.1, отличающийся тем, что дополнительная деталь (3) для хранения со стороны дна поддерживается с помощью опоры (8), укрепленной на некотором расстоянии от оси (4) на боковой стенке (2а) выдвижной детали (2).

17. Шкаф по п.16, отличающийся тем, что опора (8) в районе непосредственного контакта с дном детали (3) для хранения имеет ролик (9), шарик или любую другую скользящую деталь.

18. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения имеет доступную сверху область заполнения и под этой областью заполнения оснащена доступными с передней стороны дополнительными отделениями (12).

19. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения под своей доступной сверху областью заполнения снабжена корзинкой (13).

20. Шкаф по п.1, отличающийся тем, что на дне выдвижной детали (2), с одной стороны, и на внутреннем участке (3а) стенки детали (3) для хранения, с другой стороны, закреплены фиксаторы (14), между которыми при задвинутой выдвижной детали (2) может быть зафиксирована посуда (2) в виде тарелок (15) и прочие принадлежности.

21. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения состоит из двух или более элементов (30) для хранения, расположенных друг над другом на различных уровнях, которые при открывании выдвижной детали (2) разворачиваются в виде ступенек или веера.

22. Шкаф по п.3, отличающийся тем, что в районе вертикальной оси (4), вокруг которой может поворачиваться деталь (3) для хранения, предусмотрен наклон (28), так что деталь (3) для хранения при повороте поднимается или опускается, а при закрытой выдвижной детали (2) закрывает помещенную на выдвижной детали (2) емкость (27).

23. Шкаф по п.1, отличающийся тем, что на детали (2) как справа, так и слева помещено по одной поворотной детали (3) для хранения.

24. Шкаф по п.23, отличающийся тем, что две детали (3) для хранения заменяют боковые царги выдвижной детали (2).

25. Шкаф по п.1, отличающийся тем, что деталь (3) для хранения состоит из двух или более раздвигающихся в виде веера круглых стержней (300).

26. Шкаф по п.25, отличающийся тем, что круглые стержни (300) установлены с возможностью поворота вокруг вертикальной оси (4) и на нижнем конце нагруженной пружиной кручения оси (4) установлена полоса (35), постоянно нагружаемая пружиной кручения в направлении поворота круглых стержней (300) и прилегающая к направляющей детали, предпочтительно в виде ролика (34).

27. Шкаф по п.4, отличающийся тем, что деталь (3) для хранения, установленная с возможностью поворота вокруг горизонтальной оси (4а), имеет загрузочное отверстие (31), находящееся в районе передней панели (32) выдвижной детали (2).

28. Шкаф по п.27, отличающийся тем, что горизонтальная ось (4а) нагружена пружиной кручения и соединенная с ней деталь (3) для хранения постоянно нагружена пружиной кручения в направлении поворота.

29. Шкаф по п.5, отличающийся тем, что привод соединенной с многоосным шарниром (16) детали для хранения осуществляется через рычаг (17), шарнирно соединенный, с одной стороны, с деталью (3) для хранения, с другой стороны - с зубчатой рейкой (18), причем зубчатая рейка (18) через передачу (19) соединена с еще одной неподвижной рейкой (20), так что соединенная с рычагом (17) зубчатая рейка (18) при выдвигании выдвижной детали (3) также сдвигается в направлении выдвигания и через рычаг (17) вызывает поворот детали (3) для хранения.

30. Шкаф по п.5, отличающийся тем, что ось (16а) многоосного шарнира (16) в направлении поворота детали (3) для хранения постоянно нагружена энергоаккумулятором в виде пружины (21).

31. Шкаф по п.30, отличающийся тем, что деталь (3) для хранения снабжена накладной ручкой (22).

32. Шкаф по п.5, отличающийся тем, что многоосный шарнир (16) поворачивается через передачу (23) с приводом от электродвигателя (14).

33. Шкаф по п.32, отличающийся тем, что электродвигатель (24) управляется фотоэлектрическим датчиком (25), активирующимся при перемещении выдвижной детали (2) за предусмотренные на корпусе шкафа метки (26).
