Реферат

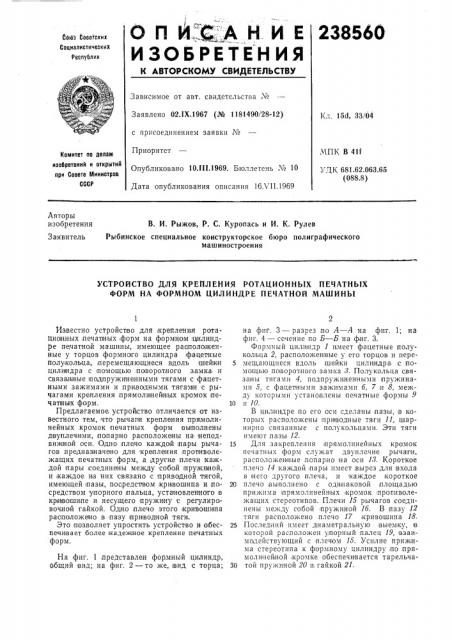

О П И, А Н И Е

ИЗОБРЕТЕНИЯ

238560 боюз Ьосетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ

Зависимое от авт. свидетельства №

Кл. 15d, 33/04

Заявлено 02.IX.1967 (№ 1181490/28-12) с .присоединением заявки ¹

Приоритет

МПК В 4lf

Комитет ло делам изобретений и открытий ори Совете Министров

СССР

Опубликовано 10.Ill.1969. Бюллетень ¹ 10

Дата опубликования описания 16Л П.1969

УДК 681.62.063.65 (088.8) Ачторы изобретения

В. И. Рыжов, P. С. Куропась и И. К. Рулев

Рыбинское специальное конструкторское бюро полиграфического машиностроения

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РОТАЦИОННЫХ ПЕЧАТНЫХ

ФОРМ НА ФОРМНОМ ЦИЛИНДРЕ ПЕЧАТНОЙ МАШИНЫ

Известно устройсъво для крепления ротационных печатных форм на форм но м цилиндре печатной машины, имеющее расположенные у торцов формно1го цилиндра фацетные полуколыца,, перемещающиеся вдоль шейоси цилиндра с помощью поворотного замка и связанные подпружиненными тягами с фацетными зажимами и .приводными тягам и с рычагами крепления пря молинейных кромок нечатнык форм.

Предлагаемое устрой ство отличаегся от известного тем, что рычаги крепления прямолинейHblx .кромок печатных фо рм вьополнены д вуалечими, попарно расположены на неподвижной оси. Одно плечо каждо и пары рычагов предназна че но для крепления противолежащих печавных форм, а другие плечи жаждой пары соединены между собой пружиной, и каждое из них связано с приводной тягой, имеющей пазы, посредством кри вошипа и посредством у порного пальца, установленного в кр ивошипе и несущего пружину с регулировочной гайкой. Одно плечо этого кр ивошипа расположено в пазу при водной тяги,.

Это позволяет упростить устройство и обеспечи вает более надежное крепление печатных форм.

На фиг. 1,представлен формный цилиндр, общий вид; на фиг. 2 — то же, вид с торца; на фиг. 3 — разрез,по А — А на фпг. 1; на фиг. 4 — сечение по Б — Б на фнг. 3.

Формный цилиндр 1 имеет фацетные лолукольца 2, расположенные у его торцов и пере5 мещающиеся вдоль шейки цилиндра, ic иомощью по воротного замка 3. Полукольца связанны тягами 4, подпружиненными .пружинами 5, с фацетными зажимами б, 7 и 8, между которыми установлены печатные формы 9

10 и 10.

В цилиндре по его clcH сделаны пазы, в ко,торых расположены при водные тяги 11, шарнирно связанные с полукольцами. Эти тяги имеют пазы 12.

15 Для закрепления прямолинейных кромок печатных форм служат двуплечие рычаги, расположен ные .попарно на оси 18. Короткое плечо 14 каждой пары имеет;вырез для входа в него другого плеча, и каждое, короткое

20 плечо, выполнено с одинаковой площадью прижима прямолинейных кромок противолежащих стереотипов. Плечи 15 рычагов соединены между собой пружиной 1б. В пазу 12 тяги расположено .плечо 17 кривошипа 18.

25 Последний имеет диаметральную выемку, в которой расположен у порный палец 19, взаимодействующий с плечом 15. Усилие приж има стереотипа к формному цилиндру по прямолинейной кромке обеспечивается тарельча30 той пружиной 20 и. гайкой 21.

238560

Закрепляют печатн ые формы одновременно с четырех сторон следующим обра зо м.

По воротом замка 8 перемещаются |полукольца 2 по шейке формного цилиндра,. Вместе с полукольцами перемеща ются закрепленные;в и их тяги 4. С помощью пружины фацепные зажимы 6 упираются в,скошенные плоскости печат ной формы 9. Эти скошенные плоскости прижимаются к промежуточному фацепному зажиму 7.

Печатная форма 10 перемещается к фацетному зажиму 8, расположен ному .в,сред ней части формного цилиндра. Тяги П, шарнирно связа нные с полукольцами, при овоем движении перемещают плечо,17 кр иво шипа 18, а сам кривошип вращается относителыно своей оси. При этом палец 19 упирается в плечо 15 двуплечего рычага и заставляет этот рычат отклоняться от оси 13, и плечо 14 закрепляет печатную форму. по прямолинейной кромке. ,При перемещении полуколец 2 IB обрат ном напра влении фацетные зажимы открываются, а тяги 11 д в игаются в обратном направлении, освобождая, печатную форму от прижима плечом 14.

Предмет изобретений

Устройство для крепления ротационяых печатных форм на формном цилиндре печатной

5 машины, имеющее расположенные у торцов форм ного цилиндра фальцетные полукольца, перемещающиеся вдоль шейки форм ного ци,линдра. с помощью поворотного замка и связанные подпружиненными тягами с фацетны10 ми зажимами и приводными тягами,с рычагами крепления прямолинейных .кромок печатных форм, отличающееся тем, что, с целью более надежного крепления печатных форм и упрощения, конструкции устройства, рычаки

15 крепления пря молиней ных IKpOMQIK печатных форм в ыполнены двуплечими,,попарно расположенными на непо д вижяой оси, одяо плечо каждой пары рычагов предназначено для крепления противолежащих печатных форм„а

20 другие плечи каждой пары соедияен ы между собой .пружиной и,каждое из них связано с при вод ной тягой, имеющей пазы, посредством кривошипа, одно плечо которого ра споло жено в пазу приводной тя ги, и посредством

25 упорного пальца, уста но вленно го в кривошипе и несущего пружину с регулировочной гайкой.

А-А и в з ж

1Z

Фиг.3 б-Б

17 д

6-Ьг 6
