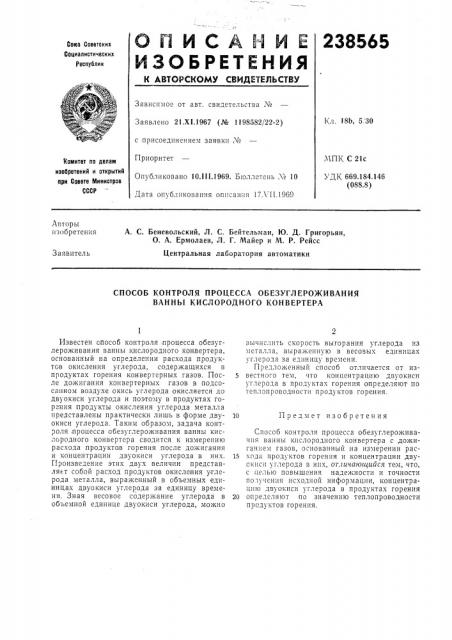

О fl И С А т-т И Е 238565

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл, 18Ь, 5. 30

Заявлено 21.XI.1967 (№ 1198582/22-2) с присоединением заявки ¹

Приоритет

Опубликовано 10.111.1969. Бюллетень ¹ 10

Дата опубликования описания !7Л II.1969

МПК С 21с

УДК 669.184.146 (088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

ABTOp 6I изобретения

А. С. Беневольский, Л. С. Бейтельман, Ю. Д. Григорьян, О, А. Ермолаев, Л. Г. Майер и М. Р, Рейсс

Центральная лаборатория автоматики

Заявитель

СПОСОБ КОНТРОЛЯ ПРОЦЕССА ОБЕЗУГЛЕРОЖИВАНИЯ

ВАННЫ КИСЛОРОДНОГО КОНВЕРТЕРА

Известен способ контроля процесса обезуглероживания ванны кислородного конвертера, основанный на определении расхода продуктов окисления углерода, содержащихся в продуктах горения конвертерных газов. После дожигания конвертерных газов в IIo3cOсанном воздухе окись углерода окисляется до двуокиси углерода и поэтому в продуктах горения продукты окисления углерода металла представлены практически лишь в форме двуокиси углерода. Таким образом, задача контроля, процесса обезуглероживания ванны кис":0pîäíoão конвертера сводится к измерению расхода продуктов горения:после дожигания и концентрации двуокиси углерода в них.

Г!роизведение этих двух величин представляет собой расход продуктов окисления углерода металла, выраженный в объемных единицах двуокиси углерода за единицу времени. Зная весовое содержание углерода в об.ьехтной единице двуокиси углерода, можно вычислить скорость выгорания углерода из металла, выраженную в весовых единицах углерода за единицу времени.

Г1редложенный способ отличается от известного тем, что ко н центр ацию двуокиси углерода в продуктах горения определяют по теплопроводности продуктов горения.

10 Предмет изобретения

Способ контроля процесса обезуглероживания ванны кислородного конвертера с дожигаш:ем газов, основанный на измерении рас1З хода продуктов горения и концентрации двуокиси углерода в нпх, отличающийся тем, что, с целью повышения надежности и точности пî tучения иcходной информации, концентра. цию двуокиси углерода в продуктах горения

20 определяют по значению теплопровод ности продуктов горения.
