Устройство и система с подвижными полями скребков

Устройство и система с подвижными полями скребков

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Данное изобретение относится в целом к чистящим и аппликаторным устройствам. В частности, данное изобретение относится к чистящим и аппликаторным устройствам с подвижными полями скребков.

Уровень техники

Обработка поверхностей является деятельностью, которая занимает значительную часть времени большинства людей. Например, поверхности в доме регулярно очищаются или полируются, и/или требуют применения обработки или чистящих материалов на домашних поверхностях. Многие промышленные процессы, такие как очистка полов и полирование подложек, также требуют контакта с поверхностями для чистки поверхностей и/или нанесения материалов на поверхности. Подобным примером является уход за полостью рта, который требует специальной обработки поверхности при чистке зубов и десен.

Имеется множество различных систем и устройств для чистки зубов и десен. Многие из этих доступных систем и устройств являются неэффективными при чистке зубов и десен и требуют множество проходов скребком с чистящими полость рта веществами, такими как зубная паста или гель, для эффективной очистки зубов и десен. Обычно, например, зубные щетки неэффективно наносят вещества для очистки полости рта на зубы и десны, и могут быть абразивными, вызывая потерю здоровой ткани десен и/или повреждение зубов. Кроме того, зубные щетки могут требовать высокую степень техничности и/или сноровки для их эффективного использования при чистке зубов и десен.

Есть необходимость в системе и устройстве для чистки зубов, которые могут эффективно наносить чистящие полость рта вещества на зубы и десны, и которые могут чистить зубы и десны без высокой степени техничности и сноровки. Кроме того, имеется необходимость в системе и устройстве для чистки зубов, которые являются менее абразивными относительно зубов и десен, чем обычная зубная щетка со щетиной.

Сущность изобретения

Данное изобретение направлено на создание устройства, содержащего головку, которая предназначена для чистки поверхностей, обработки поверхностей и/или нанесения материалов на поверхности. Предпочтительно, головка является чистящей головкой, которая предназначена для чистки и/или обработки зубов и десен. Однако для специалистов в данной области техники понятно, что данное изобретение можно также применять к устройствам, которые предназначены для чистки любого числа различных поверхностей, включая, но не ограничиваясь этим, полы, автомобили, подложки и/или приборы.

Чистящая головка может включать опорную поверхность или структуру, которая выполнена из любого подходящего материала, однако обычно выполнена из другого материала или имеет значительно отличающиеся физические свойства по сравнению со скребками. Например, опорная структура или поверхность может быть сформирована или отлита из полиолефинов, таких, как полипропилены или полиэтилены, полиамиды, такие как нейлоны, и сложные полиэфиры, такие как полиэтилентерефталат. Другие подходящие материалы включают полиметилметакрилаты, стиролакрилонитраты и сложные эфиры целлюлозы, такие, как пропионат целлюлозы.

Согласно данному изобретению устройство содержит чистящую головку со скребками, которые выполнены с возможностью перемещения независимо или по отдельности. Перемещение независимо или по отдельности в данном случае означает, что скребки перемещаются отдельно от одного или более других скребков (скребки разделены), но необязательно означает, что скребки не синхронизированы для перемещения с аналогичным или одинаковым движением, или что скребки не соединены с одним и тем же механизмом для приведения в движение скребков. В действительности предпочтительно, что, по меньшей мере, часть скребков движется согласованным образом в одном и том же направлении из различных направлений. Предпочтительно, скребки предназначены для движения назад и вперед, вибрации, вращения, колебания или другого автоматического движения. Согласно другим вариантам выполнения изобретения чистящая головка включает щетинки. В других вариантах выполнения изобретения чистящая головка включает наросты (т.е. упругие выступы) с самыми различными геометрическими формами, такими, как указаны ниже и дополнительно описаны в заявке на патент США № 09/957302, поданной 19 сентября 2001 с названием «Устройство с мультиструктурными контактными элементами», полное содержание которой включается в данное описание.

Скребковые элементы, используемые в данном изобретении, могут иметь любое число различных геометрических форм, включая изогнутые, со скругленными углами, с заостренными и/или текстурированными стенками и/или протирающими кромками. Скребок является чистящим элементом, который имеет удлиненные стенки, которые длиннее в одном направлении, чем в другом направлении, или являются более толстыми в одном направлении, чем в другом направлении, с образованием удлиненной верхней протирающей кромки, которая может иметь контур, текстуру или форму с любым числом различных конфигураций. Таким образом, стенки скребка короче или имеют меньшие размеры и называются здесь также боковыми протирающими кромками. Скребковые элементы могут включать скребковые сегменты с одним или более концами (боковыми протирающими кромками) и/или скребковые сегменты, которые образуют матрицы скребковых отделений, и непрерывные скребки, которые окружают части области чистящей головки.

Скребки, используемые в данном изобретении, могут быть образованы из любого числа различных материалов. В соответствии с вариантами выполнения изобретения скребки или их часть образованы из пористого материала. Например, скребки образованы из пены, целлюлозы любого другого пористого или полупористого полимерного материала. Пена или целлюлоза могут быть достаточно плотными и иметь относительно небольшую поглощающую способность относительно воды при одновременном обеспечении текстуры стенок и/или кромок скребков. Согласно другим вариантам выполнения данного изобретения, скребки включают абразивный материал, который интегрирован с материалом (материалами), используемыми для формирования скребков, и/или наносится на поверхности стенок скребка и/или кромки после их формирования. Скребки можно также формировать из композитных материалов. Например, скребки можно формировать из упругого полимерного материала, такого, как силикон, латекс, резина, полиуретан, неопрен или их комбинации. Можно использовать также другие полимерные материалы, такие, как блок-сополимеры, включающие стиролы (например, сополимер стирола, этилена, бутадиена, и стирола или сополимер стирола, бутадиена и стирола), полиолефины (например, системы модифицированного полипропилен/этиленпропилендиамина (т.е. синтетическая резина)), полиамиды (например, полиамид 2 или полиамид 6), сложные полиэфиры (например, сложный полиэфир-сложный эфир или полиэфир-сложный эфир), полиуретаны (например, сложный полиэфируретан, полиэфируретан или сложный полиэфирэфируретан). Скребки можно формировать из двух материалов, которые содержат материал внутренней фазы в непрерывной фазе другого материала. Особенно предпочтительным примером таких материалов является указанный выше модифицированный материал полипропилен/этиленпропилендиамин, который коммерчески доступен как Santoprene PPA (бывшая фирма Advanced Elastomer Systems). Можно использовать также двухфазные материалы, такие как непрерывная наружная термопластичная фаза с внутренней фазой, обычно содержащей частицы, которые могут быть порядка 0,5-5 микрон в поперечнике.

Скребки могут иметь значения твердости по шкале А Шора в диапазоне от 10 до 100, как задано в стандарте D2240-00 способа испытания свойств резины с помощью твердомера, опубликованном Американским обществом испытания материалов, полное содержание которого включается в данное описание. Скребки предпочтительно имеют также модуль изгиба 5 МПа или более. Дополнительные подробности о конфигурациях скребков даны в патенте США № 6319332 с названием «Устройство и система со скребками» и в патенте США № 6571417 с названием «Устройство и система для чистки зубов», полное содержание которых включается в данное описание. Скребки можно также формировать из композитных материалов. Например, часть скребка может быть сформирована из резиноподобного литого материала с чередующимися секциями из пористой или полупористой пены, или нижняя часть скребка может быть сформирована из литого резиноподобного материала, а верхняя протирающая часть может быть сформирована из пористой или полупористой пены.

Согласно вариантам выполнения изобретения скребок может включать удлиненный скребковый сегмент с меньшими ребрами, которые выступают из стенок удлиненного скребкового сегмента и образуют верхние протирающие кромки и боковые протирающие кромки, как подробно описано в заявке на патент США № 10/454281, поданной 3 июня 2003 с названием «Многонаправленные протирающие элементы и устройства с их использованием», полное содержание которой включается в данное описание.

Согласно другим вариантам выполнения изобретения чистящая головка включает скребки и щетинки. Щетинки могут быть выполнены из полиамидов, таких, как нейлон, и/или сложных полиэфиров, таких, как полибутилентерефталат. Секции щетинок могут быть неподвижными, выполненными с возможностью движения или комбинированными, как будет пояснено ниже.

Согласно другим вариантам выполнения изобретения чистящая головка дополнительно к скребкам и/или щетинкам включает наросты или наростовые выступы. Наросты или наростовые выступы сформированы из полимерного материала или материалов, включая, но не ограничиваясь этим, термопластичные эластомеры, такие, как полиэфирамиды, сложные полиэфиры, блок-сополимеры стирола, этилена, бутилена и стирола, полиуретаны, эластомеры из полиолефинов и их смеси.

Согласно другим вариантам выполнения изобретения система или устройство содержат рукоятку, которая обеспечивает электропитание для снабженной двигателем чистящей головки, содержащей указанные выше зоны. Чистящая головка может быть выполнена с возможностью разъемного соединения с рукояткой или, в качестве альтернативного решения, может быть постоянно прикреплена к рукоятке. Согласно другим вариантам выполнения изобретения одна или более зон могут быть выполнены с возможностью разъемного соединения с опорной структурой чистящей головки, так что зоны, протирающие элементы, щетинки или их комбинации можно заменять при их износе. Понятно, что рукоятка и/или чистящая головка выполнены с любым числом движущихся частей, таких, как зубчатые передачи, что обеспечивает независимое движение скребков, как указывалось выше. Рукоятка может включать батарею или блок батарей, которые можно повторно заряжать посредством сопряжения с зарядным участком. Рукоятка может также включать двигатель и/или другие механизмы для приведения в движение полей скребков с помощью батареи или подключения устройства к источнику электропитания, такому как электрическая сеть.

Краткое описание чертежей

На чертежах изображено:

фиг. 1А-С - чистящая головка с независимо подвижными зонами согласно вариантам выполнения изобретения;

фиг. 2 - устройство для ухода за полостью рта с электропитанием с независимо подвижными зонами согласно вариантам выполнения изобретения;

фиг. 3А-С - чистящая головка для ухода за полостью рта с подвижными зонами содержащими скребковые элементы, щетину и/или наросты согласно вариантам выполнения изобретения;

фиг. 4А-М - части чистящей головки, содержащие скребковые элементы, щетину и/или наросты согласно вариантам выполнения изобретения, на виде сверху;

фиг. 5А-F - несколько форм или контуров скребковых кромок согласно вариантам выполнения изобретения;

фиг. 6А-Н - наростовые структуры согласно вариантам выполнения изобретения;

фиг. 7А-G - альтернативные наростовые структуры согласно вариантам выполнения изобретения;

фиг. 8 - моторизованная головка устройства ухода за полостью рта согласно вариантам выполнения изобретения, в изометрической проекции;

фиг. 9А-F - чистящие головки, содержащие поля скребков и щетину и/или наросты, при этом скребки выполнены каждый для движения независимо и согласованным образом согласно вариантам выполнения изобретения, на виде сверху;

фиг. 10А-D - поля скребков, выполненные с возможностью движения независимо и согласованным образом с помощью механизма передачи движения согласно вариантам выполнения изобретения, на виде сверху;

фиг. 11А-В - зубная щетка с полем скребков, выполненных с возможностью автоматического движения, согласно вариантам выполнения изобретения.

Подробное описание

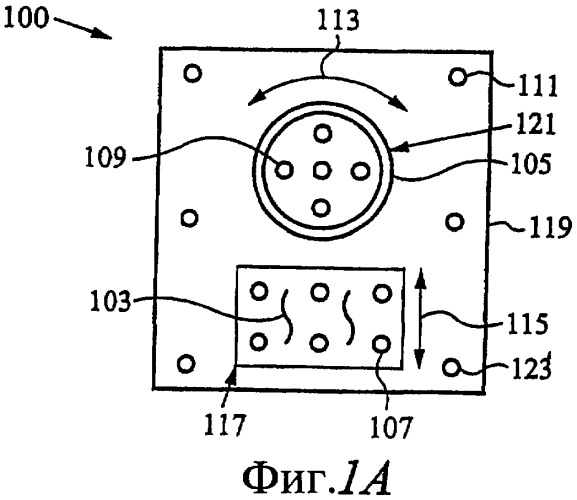

На фиг. 1А схематично показана на виде сверху чистящая головка 100 согласно вариантам выполнения изобретения. Чистящая головка 100 содержит первую зону 121 и вторую зону 117, которые выполнены с возможностью движения независимо друг от друга. Согласно вариантам выполнения изобретения первая зона 121 содержит непрерывный скребковый элемент 105, который окружает часть первой зоны 121 и щетинки, пучки щетинок и/или наросты 109, выступающие из нее. Хотя показанные на фиг. 1А-С головки указаны как имеющие щетинки или пучки щетинок, для специалистов в данной области техники понятно, и следует из приведенного ниже описания, что чистящая головка может включать вместо щетинок или пучков щетинок, наросты, такие, как описаны ниже со ссылками на фиг. 6А-Н и фиг. 7А-G.

Как показано на фиг. 1А, первая зона 121 предпочтительно выполнена с возможностью вращения и/или колебаний, как показано стрелкой 113, независимо от второй зоны 117, которая может быть стационарной или выполненной с возможностью движения, например, назад и вперед, как показано стрелкой 115. Вторая зона 117 предпочтительно содержит щетинки, пучки щетинок и/или наросты 107, которые выступают из нее, и может включать также один или более изогнутых скребковых элементов или волнообразных скребковых элементов 103. Чистящая головка 100 включает опорную структуру 119 с выступающими из нее щетинками, пучками щетинок и/или наростами 111 и 123.

На фиг. 1В показана схематично на виде сверху чистящая головка 125 согласно вариантам выполнения изобретения. Чистящая головка 125 содержит первую зону 131 и вторую зону 135, которые выполнены с возможностью движения независимо друг от друга. Согласно этому варианту выполнения первая зона 131 содержит первый непрерывный скребок 137, который окружает первый набор щетинок и/или наростов 141, выступающих из первой зоны 131, и окружает вторую зону 135. Вторая зона 135 содержит второй непрерывный скребок 133, который окружает второй набор щетинок и/или наростов 143, выступающих из второй зоны 135. В соответствии с этим, первую зону 131 можно рассматривать как окружающую вторую зону 135.

Как показано на фиг. 1В, первая зона 131 и вторая зона 135 предпочтительно выполнены с возможностью вращения и/или колебаний, как показано стрелками 130 и 140, соответственно. Согласно предпочтительному варианту выполнения изобретения первая зона 131 и вторая зона 135 выполнены с возможностью движения в противоположных направлениях при вращении и/или колебаниях. Для специалистов в данной области техники ясно, что первая зона 131 и вторая зона 135 могут быть выполнены с возможностью движения в одинаковом направлении или с различной скоростью вращения или колебаний. Согласно изобретению чистящая головка 125 может также иметь опорную структуру 127 со щетинками, пучками щетинок и/или наростами 138 и 139, выступающими из нее.

На фиг. 1С схематично показана на виде сверху чистящая головка 150 согласно еще одному варианту выполнения изобретения. Чистящая головка 100 содержит, по меньшей мере, одну зону 160, которая способна вращаться, колебаться и/или осуществлять другое движение в одном или более направлениях, как показано стрелкой 163. Зона 160 предпочтительно включает один или более скребковых элементов 152. Согласно вариантам выполнения изобретения скребковый элемент 152 содержит первичный скребковый сегмент 153 со скребковыми протирающими ребрами 157 и 157', которые выступают из внутренней стенки первичного скребкового сегмента 153.

Как показано на фиг. 1С, первичный скребковый сегмент 153 согласно вариантам выполнения изобретения является непрерывным сегментом 153, который окружает часть зоны 160 и щетинки, пучки щетинок и/или наросты 159, выступающие из окруженной части зоны 160. Хотя скребковые протирающие ребра 157 и 157' показаны как выступающие из внутренней стенки непрерывного первичного скребкового сегмента 153, для специалистов в данной области техники ясно, что дополнительно к скребковым протирающим ребрам 157 и 157' или в качестве альтернативного решения к скребковым протирающим ребрам 157 и 157', скребковый элемент 152 может включать одно или более скребковых протирающих ребер, выступающих из наружной стенки непрерывного скребкового сегмента 153. Кроме того, хотя первичный скребковый сегмент 153 показан здесь как непрерывный скребковый сегмент, возможны различные геометрические формы, такие, как указаны ниже со ссылками на фиг. 4А-М. Скребковые конфигурации могут иметь скребковые протирающие ребра с контурными или фасонными протирающими кромками и/или протирающими стенками. Кроме того, скребковые протирающие ребра могут иметь протирающие кромки, которые выступают на одинаковую высоту или на различную высоту по сравнению с протирающими кромками первичного скребкового сегмента, к которому они прикреплены. Несколько конфигураций скребковых элементов, которые имеют скребковые протирающие кромки, описаны в заявке на патент США № 10/454281, поданной 3 июня 2003 с названием «Многонаправленные протирающие элементы и устройства с их использованием», указанной выше.

На фиг. 2 показано устройство 200 для ухода за полостью рта с электропитанием, содержащее моторизованную чистящую головку 201 с независимо подвижными зонами 203 и 205, которые включают каждая один или более скребковых элементов, таких как описаны выше со ссылками на фиг. 1А-С и ниже со ссылками на фиг. 3А-С. Согласно вариантам выполнения изобретения электрическое устройство 200 для ухода за полостью рта содержит электропитающий или зарядный участок 209 для соединения с частью 211 корпуса устройства 200 для ухода за полостью рта. Электропитающий или зарядный участок 209 содержит средство 215 для подключения электропитающего или зарядного участка 209 к электрической сети и зарядки батареи (не изображена), расположенной внутри части 211 корпуса устройства 200 для ухода за полостью рта, при этом батарея предназначена для обеспечения электропитания для приводного механизма (не изображен), который приводит в движение одну или обе зоны 203 и 205. В качестве альтернативного решения или дополнительно к указанному выше механизму обеспечения электропитания, устройство 200 может быть предназначено для электропитания с помощью одноразовых батарей (не изображены), которые расположены в части 211 корпуса устройства 200 для ухода за полостью рта. Устройство 200 для ухода за полостью рта предпочтительно имеет переключатель 213 для подачи энергии в головку 201 для приведения в движение чистящей головки 201 или ее выключения. Кроме того, устройство 200 для ухода за полостью рта может включать любое число таймерных механизмов для указания пользователю предпочтительной длительности чистки зубов и десен с помощью устройства 200 для ухода за полостью рта. Например, устройство 200 для ухода за полостью рта может быть выполнено с возможностью автоматического выключения в заданный период времени после включения с помощью переключателя 213 электропитания.

На фиг. 3А-С показаны чистящие головки 300, 325 и 350 для ухода за полостью рта с подвижными зонами, содержащими скребковые элементы, щетинки, наросты и/или их комбинации, согласно вариантам выполнения изобретения. Как показано на фиг. 3А, чистящая головка 300 для ухода за полостью рта содержит базовую структуру 310 для опоры первой зоны 305 и второй зоны 307. Первая зона 305 содержит один или более скребковых элементов 309, выступающих из нее. Скребковые элементы 309 показаны здесь волнообразными, при этом скребковые элементы 309 имеют изогнутые скребковые стенки, которые проходят в нескольких направлениях два или более раз (т.е. волнообразно). Хотя скребковые элементы 309 показаны с изогнутыми или волнообразными стенками, возможны также скребковые элементы с линейными или прямыми скребковыми стенками. Кроме того, как указывалось выше, стенки скребковых элементов и/или верхние протирающие скребковые кромки скребковых элементов 309 могут иметь различные контуры и форму. Дополнительно к скребковым элементам 309 первая зона 305 может иметь также один или более пучков щетинок 315 и 315' и/или наросты 316 и 316', выступающие из нее в направлениях, которые являются одинаковыми или отличными от направлений скребкового элемента 309.

Как показано на фиг. 3А, вторая зона 309 чистящей головки 300 для ухода за полостью рта может содержать скребковый элемент 311, выступающий из нее. Скребковый элемент 311 может иметь любое число геометрических форм, однако в данном случае показан как крестообразный скребковый элемент 311 с несколькими скребковыми сегментами, пересекающимися в общей позиции 306. Вторая зона 308 чистящей головки 300 для ухода за полостью рта может также содержать пучки 317 щетинок и/или наросты, выступающие в направлениях, одинаковых или отличных от направления скребкового элемента 311. Кроме того, вторая зона 308 чистящей головки 300 для ухода за полостью рта может содержать непрерывный скребковый элемент 307, окружающий часть второй зоны 308 так, что вторая зона 308 способна захватывать и удерживать раствор, пасту и/или гель для ухода за полостью рта. При использовании чистящий раствор, пасту и/или гель для ухода за полостью рта наносят на чистящую головку 300, и вторая зона 308 вращается, колеблется, вибрирует или движется другим образом относительно первой зоны с очищением зубов и/или десен.

Как показано на фиг. 3В, чистящая головка 325 для ухода за полостью рта содержит базовую структуру 326 для опоры первой зоны 335 и второй зоны 338. Первая зона 335 содержит первый скребковый элемент, выступающий из нее. Первый скребковый элемент показан здесь как имеющий крестообразный скребковый сегмент 329 с несколькими скребковыми сегментами, пересекающимися в общей позиции 336. Кроме того, первый скребковый элемент может содержать непрерывный скребковый стеночный сегмент 330, окружающий часть первой зоны 335 и крестообразный скребковый элемент 329, при этом стенки крестообразного скребкового сегмента 329 пересекаются с непрерывным скребковым стеночным сегментом 330, и при этом первый скребковый элемент способен захватывать и удерживать раствор, пасту и/или гель для ухода за полостью рта во время операции чистки. Кроме того, следует отметить, что первая зона 335 может включать один или более пучков щетинок и/или наросты (не изображены), выступающие из нее в направлениях, одинаковых или отличных от направления первого скребкового элемента.

Как показано на фиг. 3В, чистящая головка 325 для ухода за полостью рта содержит вторую зону 338 со вторым скребковым элементом, выступающим из нее. Второй скребковый элемент показан здесь имеющим крестообразный сегмент 341 с несколькими скребковыми сегментами, пересекающимися в общей позиции 346, и непрерывный скребковый стеночный элемент 332, окружающий часть второй зоны 338 и крестообразный скребковый элемент 341. Согласно вариантам выполнения изобретения вторая зона 338 может также включать один или более пучков щетинок и/или наросты (не изображены), выступающие из нее, и/или чистящая головка 325 для ухода за полостью рта может иметь один или более пучков щетинок и/или наросты 347, выступающие из опорной структуры 326 в направлениях, одинаковых или отличных от направления первого или второго скребкового элемента. При использовании чистящий раствор, пасту и/или гель для ухода за полостью рта наносят на чистящую головку 325, и первая зона 335 и вторая зона 338 вращаются, колеблются, вибрируют или движутся другим образом независимо друг от друга с очищением зубов и/или десен. Например, первая зона 335 может вращаться или колебаться в одном направлении, в то время как вторая зона 338 может вращаться в противоположном направлении. Хотя первый скребковый элемент и второй скребковый элемент показаны в данном случае как комбинация крестообразных сегментов 329 и 341 с окружением непрерывных скребковых сегментов 330 и 320, соответственно, возможно любое число конфигураций и форм скребковых элементов, включая, но не ограничиваясь этим, указанные применительно к фиг. 4А-М.

Как показано на фиг. 3С, чистящая головка 350 для ухода за полостью рта содержит опорную структуру 351 для опоры первой зоны 358 и второй зоны 359. Первая зона 358 содержит щетинки 365 и/или наросты 366, выступающие из нее. Вторая зона 359 содержит скребковый элемент 352. Скребковый элемент 352 предпочтительно содержит непрерывный скребковый стеночный сегмент 357, который окружает часть второй зоны 359, и скребковые ребра 353. Скребковые ребра 353 выступают из внутренней стенки непрерывного скребкового стеночного сегмента 357. Скребковые ребра 353 могут выступать из непрерывного скребкового стеночного сегмента 357 под любым углом, подходящим для данного применения, и могут выступать на одинаковую или различную высоту из опорной структуры относительно верхних протирающих кромок непрерывного скребкового стеночного сегмента 357. Скребковые элементы со скребковыми ребрами дополнительно описаны в заявке на патент США № 10/454281, поданной 3 июня 2003 с названием «Многонаправленные протирающие элементы и устройства с их использованием», указанной выше.

При использовании чистящий раствор, пасту и/или гель для ухода за полостью рта наносят на чистящую головку 350, и вторая зона 359 вращается, колеблется, вибрирует или движется другим образом независимо от первой зоны 358 с очищением зубов и/или десен. Например, вторая зона 359 может вращаться или колебаться, в то время как первая зона движется назад и вперед и/или вибрирует, как указывалось выше применительно к фиг. 1А-С.

Как показано на фиг. 3С, чистящая головка 350 для ухода за полостью рта может также включать непрерывный скребковый элемент 355, который окружает часть первой зоны 358. Вторая зона 359 чистящей головки 350 предпочтительно дополнительно содержит один или более пучков щетинок или наросты 367, которые окружены непрерывным скребковым стеночным сегментом 357 и которые предназначены для движения вместе со скребковым элементом 352. Хотя чистящие головки 300, 325 и 350 были описаны как имеющие скребковые элементы, щетинки, наросты и их комбинации, для специалистов в данной области техники понятно, что щетинки не требуются.

На фиг. 4А-М показаны на виде сверху конфигурации скребков или их частей согласно другим вариантам выполнения изобретения, при этом пересекающиеся скребковые элементы имеют различную длину, одинаковую длину или одинаковую высоту с образованием верхних протирающих кромок и боковых протирающих кромок. Конфигурации скребков или их частей, описание которых приводится ниже со ссылками на фиг. 4А-М, могут включать щетину и/или наросты, которые выступают из опорной структуры на одинаковую или различную высоту в виде скребковых протирающих кромок скребковых сегментов. Кроме того, конфигурации скребков могут включать щетину и/или наросты, которые выступают из опорной структуры под одинаковыми углами или различными углами по сравнению с углами скребковых сегментов относительно опорной поверхности.

Как показано на фиг. 4А, конфигурация 400 скребка содержит согласно вариантам выполнения изобретения удлиненные скребковые сегменты 403 и 405, которые пересекаются и образуют верхние протирающие кромки и боковые протирающие кромки, как указывалось выше. Один или оба удлиненных скребковых сегментов 403 и 405 выступают из опорной поверхности 401 и могут быть окружены или фланкированы щетиной или наростами 407 и 407', которые выступают из опорной поверхности 401 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками удлиненных скребковых сегментов 403 и 405.

Как показано на фиг. 4В, конфигурация 410 скребка содержит согласно вариантам выполнения изобретения удлиненные скребковые сегменты 413, 413', 415 и 415', которые пересекаются и образуют верхние протирающие кромки, которые образуют крестообразную форму с боковыми протирающими кромками. Один или оба удлиненных скребковых сегментов 413, 413', 415 и 415' выступают из опорной поверхности 411 и могут быть окружены или фланкированы щетиной или наростами 417 и 417', которые также выступают из опорной поверхности 411 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками удлиненных скребковых сегментов 413, 413', 415 и 415'.

Как показано на фиг. 4С, конфигурация 420 скребка содержит согласно вариантам выполнения изобретения главный удлиненный скребковый сегмент 423 и несколько мелких удлиненных скребковых сегментов 425 и 425', которые пересекаются со стенкой главного удлиненного скребкового элемента 423 с образованием крестообразных верхних протирающих кромок и боковых протирающих кромок. Главный скребковый элемент 423 и один или более малых скребковых сегментов 425 и 425' выступают из опорной поверхности 421 и могут быть окружены или фланкированы щетинками или наростами 427 и 427', которые также выступают из опорной поверхности 421 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками скребковых сегментов 423, 425 и 425'.

Как показано на фиг. 4D, конфигурация 430 скребка содержит согласно вариантам выполнения изобретения, один или более изогнутых скребковых сегментов 433 и несколько пересекающихся скребковых сегментов 435 и 437, которые могут проходить изнутри кривизны скребкового сегмента 433, как сегмент 435, или выступать наружу из наружной стороны кривизны скребкового сегмента 433, как сегмент 437, и пересекающиеся скребковые сегменты 435 и 437 выступают из опорной поверхности 431 и могут быть окружены или фланкированы щетиной или наростами 439 и 439', которые также выступают из опорной поверхности 431 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками изогнутого сегмента 433 и пересекающихся скребковых сегментов 435 и 437.

Как показано на фиг. 4Е, конфигурация 440 скребка содержит согласно вариантам выполнения изобретения один изогнутый и непрерывный скребковый сегмент 443, который образует или ограничивает внутреннюю скребковую зону 420 и наружную скребковую зону 422. Конфигурация 440 скребка может дополнительно содержать пересекающиеся скребковые сегменты 447, которые проходят от внутренней стенки изогнутого и непрерывного скребкового сегмента 443, и/или пересекающиеся скребковые сегменты 445, которые проходят от наружной стенки изогнутого и непрерывного скребкового сегмента 443, с образованием верхних протирающих кромок и боковых протирающих кромок. Изогнутый и непрерывный скребковый сегмент 443 и пересекающиеся скребковые сегменты 445 и 447 выступают из опорной поверхности 441 и могут быть окружены или защищены сбоку щетинками или наростами 449 и 449', которые также выступают из опорной поверхности 441 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками изогнутого и непрерывного скребкового сегмента 443 и пересекающихся скребковых сегментов 445 и 447.

Как показано на фиг. 4F, конфигурация 450 скребка содержит согласно вариантам выполнения изобретения удлиненные скребковые сегменты 455 и 457, которые пересекаются и проходят под углами менее 90° относительно друг друга и образуют спицеобразные верхние протирающие кромки и боковые протирающие кромки. Удлиненные скребковые сегменты 455 и 457 выступают из опорной поверхности 451 и могут быть окружены или защищены сбоку щетинками или наростами 459 и 459', которые также выступают из опорной поверхности 451 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками удлиненных скребковых сегментов 455 и 457.

Как показано на фиг. 4G, конфигурация 460 скребка содержит согласно вариантам выполнения изобретения главный скребковый сегмент 463 и несколько малых и пересекающихся скребковых сегментов 465 и 467, которые пересекают стенку главного скребкового сегмента 463 и проходят от стенки главного скребкового сегмента 463 под углами меньше или больше 90° с образованием верхних протирающих кромок и боковых протирающих кромок. Главный скребковый элемент 463 и малые скребковые сегменты 465 и 467 выступают из опорной поверхности 461 и могут быть окружены или защищены сбоку (фланкированы) щетинками или наростами 469, 469' и 469”, которые также выступают из опорной поверхности 461. Щетина или наросты 469, 469' и 469” предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками скребковых сегментов 463, 465 и 467.

Как показано на фиг. 4Н, конфигурация 470 скребка содержит согласно вариантам выполнения изобретения изогнутые скребковые сегменты 473 и 475, которые пересекаются с образованием волнообразных верхних протирающих кромок и боковых протирающих кромок. Один или более изогнутых скребковых элементов 473 и 475, или их части, выступают из опорной поверхности 471 и могут быть окружены или защищены сбоку щетинками или наростами 477, которые также выступают из опорной поверхности 471 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками скребковых сегментов 473 и 475.

Как показано на фиг. 4I, конфигурация 480 скребка содержит согласно вариантам выполнения изобретения линейный скребковый сегмент 483 и изогнутый скребковый сегмент 485, которые пересекаются с образованием линейных и изогнутых верхних протирающих кромок и боковых протирающих кромок. Один или более скребковых элементов 483 и 485, или их части, выступают из опорной поверхности 481 и могут быть окружены или защищены сбоку щетинками или наростами 487, которые также выступают из опорной поверхности 481 и предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с линейными и изогнутыми верхними протирающими кромками скребковых сегментов 483 и 485.

Как показано на фиг. 4J, конфигурация 490 скребка содержит согласно вариантам выполнения изобретения непрерывный скребковый сегмент 493, который образует или ограничивает внутреннюю скребковую зону 492 и наружную скребковую зону 494. Непрерывный скребковый сегмент 493 имеет непрерывную верхнюю протирающую кромку, которая окружает пересекающиеся скребковые сегменты 495 и 497. Пересекающиеся скребковые сегменты 495 и 497 образуют крестообразные верхние протирающие кромки и боковые протирающие кромки. По меньшей мере, часть непрерывного скребкового сегмента 493 и один или более пересекающихся скребковых сегментов 495 и 497 выступают из опорной поверхности 491. Щетина и/или наросты могут выступать из опорной поверхности 491, соответствующей внутренней скребковой зоны 492 (такие как 499), наружной скребковой зоны 494 (такие как 499') или обеих зон так, что пересекающиеся скребковые сегменты 495 и 497 и/или непрерывный скребковый сегмент 493 окружены или защищены сбоку щетинками и/или наростами 499 и 499'. Щетинки и/или наросты 499 и 499' предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхними протирающими кромками скребковых сегментов 493, 495 и 497.

Как показано на фиг. 4К, конфигурация 500 скребка содержит согласно вариантам выполнения изобретения непрерывный волнообразный скребковый сегмент 503, который образует или ограничивает внутреннюю скребковую зону 502 и наружную скребковую зону 504. Непрерывный волнообразный скребковый сегмент 503 может быть окружен или защищен сбоку щетинками, участками щетинок и/или наростами 507 и 507'. Щетинки, участки щетинок и/или наросты 505 и 507 предпочтительно предназначены для протирания рабочей поверхности (не изображена) одновременно с верхней протирающей кромкой непрерывного волнообразного скребкового сегмента 503.

Как показано на фиг. 4L, конфигурация 510 скребка со
