Реферат

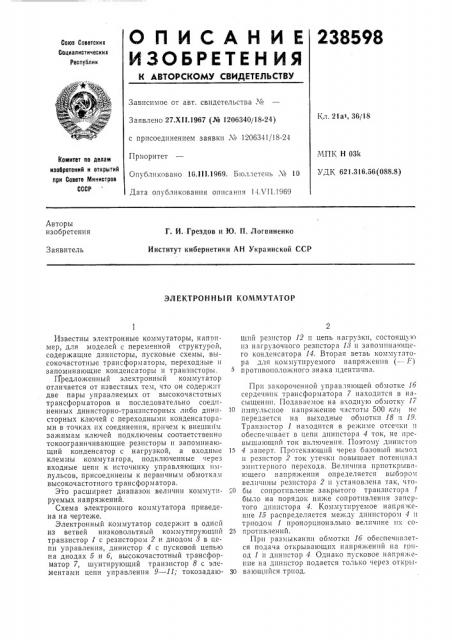

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое ot авт. свидетельства №

Заявлено 27.Х I 1.1967 (№ 1206340/18-24) с присоединением заявки ¹ 1206341/18-24

Приоритет

Опубликовано 10.111.1969. Вюллстеиь № 10

Дата опубликования описания 14Х11.1969

Кл. 21ат, 36/18

МПК H 03k

УДК 621.316.56 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Г. И..Грездов и Ю. П. Логвиненко

Институт кибернетики АН Украинской ССР

Заявитель

ЭЛЕКТРОННЪ|й КОММУТАТОР

Известны электронные коммутаторы, например, для моделей с переменной структуоой, содержащие динисторы, пусковые схемы, высокочастотные трансформаторы, переходные ti запоминающие конденсаторы и транзисторы.

Предложенный электронный коммутатор отличается от известных тем, что он содержи т две пары управляемых от высокочастотных трансформаторов и последовательно соединенных динисторно-транзисторных либо динисторных ключей с переходными конденсаторами в точках их соединения, причем к внешним зажимам ключей подключены соответственно токоограничивающие резисторы и запоминающий конденсатор с нагрузкой, а входные клеммы коммутагора, подключенные через входные цепи к источнику управляющих импульсов, присоединены к первичным обмоткам высокочастотного трансформатора.

Это расширяет диапазон величин коммутируемых напряжений.

Схема электронного коммутатора приведена на чертеже.

Электронный коммутатор содержит в одной из ветвей низковольтный коммутирующий транзистор 1 с резистором 2 и диодом 8 в цепи управления, динистор 4 с пусковой цепью на диодах 5 и б, высокочастотный трансформатор 7, шунтирующий транзистор 8 с элементами цепи управления 9 — 11; токозадающий резистор 12 и цепь нагрузки, состоящую из нагрузочного резистора 18 и запомина.ощего конденсатора 14. Вторая ветвь коммутатора для коммутируемого напряжения (— F) противоположного знака идентична.

При закороченной управляющей обмотке 16 сердечник трансформатора 7 находится в насыщении. Подаваемое на входную обмотку 17

10 импульсное напряжение частоты 500 кгпв не передается на выходные обмотки 18 и 19.

Транзистор 1 находится в режиме отсечки и обесгечивает в цепи динистора 4 ток, не превышающий ток включения. Поэтому динистоп

1 4 заперт. Протекающий через базовый вывод и резистор 2 ток утечки повышает потенциал эмиттерного перехода. Величина приоткрывающего напряжения определяется выбором величины резистора 2 и установлена так, чго20 бы сопротивление закрытого транзистора было на порядок ниже сопротивления запертого дииистора 4. Коммутируемое напря кение 15 распределяется между динистором 4 и триодом 1 пропорционально величине их со25 противлений.

При размыканпп обмотки 16 обеспечивается подача открывающих напряжений на гьч од 1 и динистор 4. Однако пусковое напряжение на динистор подается только через откры30 вающийся триод.

238598

Предмет изобретения

Составитель E. Б. Елагии

Редактор Л. А. Утехина Техрсд Т. П. Курилко Корректоры: А. Абрамова и E. Ласточкина

Заказ 1599/7 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретепий и открытий прп Совете Мипистров СССР

Москва, Цептр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Это позволяет исключить более рачнее по сравнению с триодом 1 включение динистора

4, а следовательно, и возможность увеличения падения напряжения на триоде выше допустимого. При включении динистор 4 выключается раньше достижения триодом 1 области отсечки, и сопротивление в коллекторной цепи резко возрастает.

Динисторно-транзисторные ключи, управляемые от высокочастотного трансформатора 7, могут быть заменены, например, управляемыми динисторными ключами с переходными конденсаторами в точках их соединения (на чертеже не показаны).

Электронный коммутатор может быть применен в вычислительной технике для построения аналоговых динамических моделей с переменной структурой.

Электронный коммутатор, например, для моделей с переменной структурой, содержа5 щий динисторы, пусковые схемы, высокочастотные трансформаторы, переходные и запоминающие конденсаторы и транзисторы, отличающийся тем, что, с целью расширения диапазона величин коммутируемых напряже10 ний, он содержит две пары управляемых от высокочастотных трансформаторов и последовательно соединенных динисторно-транзисторных (динисторных) ключей с переходными конденсаторами в точках их соединения, приlS чем к внешним зажимам ключей подключены соответственно токоограничивающие резисторы и запоминающий конденсатор с нагрузкой, а входные клеммы коммутатора, подключенные через входные цепи к источникам управля20 ющих импульсов, присоединены к первичным обмоткам высокочастотного трансформатора.
