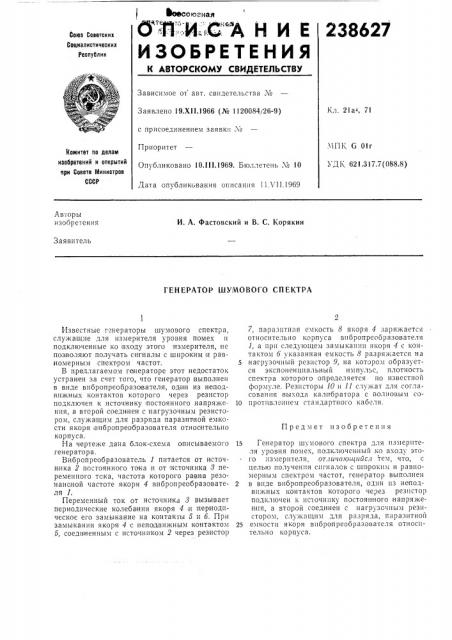

ВОВСо юа ная
О" И-.,C Ъ Н И Е
ИЗОБРЕТЕНИЯ
238627
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт, свидетельства ¹
Кл, 21а, 71
Заявлено 19.Xll.1966 (№ 1120084/26-9) с присоединением заявки ¹
МПК G 01г
УДК 621.317.7(088.8) Приоритет
Опубликовано 10.ill.1969. Бюллетень ¹ 10
Комитет по делам изобретений и открытий при Совете Министров
СССР
Дата опубликования описания 11Л 11.1969
Авторы изобретения
И. А. Фастовский и В. С. Корякин
Заявитель
ГЕНЕРАТОР ШУМОВОГО СПЕКТРА
Известные генераторы шумового спектра, служащие для измерителя уровня помех и подключенные ко входу этого измерителя, не позволяют получать сигналы с широким и равномерным спектром частот.
В предлагаемом генераторе этот недостаток устранен за счет того, что генератор выполнен в виде вибропреобразователя, один из неподвижных контактов которого через резистор подключен к источнику;постоянного напряжения, а вгорой соединен с нагрузочным резистором, служащим для разряда паразитной емкости якоря вибропреобразователя относительно корпуса.
На чертеже дана блок-схема описываемого генератора.
Вибропреобразователь 1 питается от источника 2 постоянного тока и от источника 8 переменного тс ка, частота которого равна резонансной частоте якоря 4 вибропреобразователя 1.
Переменный TOK от источника 3 вызывает периодические колебания якоря 4 и периодическое его замыкание на контакты б и б. При замыкании якоря 4 с неподвижным контактом б, соединенным с источником 2 через резистор
7, паразитна я ем кocTb 8 я оря 4 «aplls астс т относительно корпуса вибропреобразователя
1, а при следующем замыкании якоря 4 с контактом б указанная емкость 8 разряжается на нагрузочный резистор 9, на котором образуется экспоненциальный импульс, плотность спектра которого определяется по известной формуле. Резисторы 10 и 11 служат для согласования выхода калибратора с волновым со10 противлением стандартного кабеля.
Предмет изобретения
15 Генератор ill) ÷îâoão спектра для измерителя уровня помех, подключенный,ко входу этого измернтеля, отличп о.ц шсл тем, что, с целью получения сигналов с широким и равномерным спектром частот, генератор выполнен
2 в виде вибропреобразователя, один из неподвижных контактов которого через резистор подключен к источнику постоян ного напряжения, а второй соединен с нагрузочным резистором, служащим для разряда, паразитной
25 емкости якоря впбропреобразователя относительно корпуса, 238627
