Реферат



238668

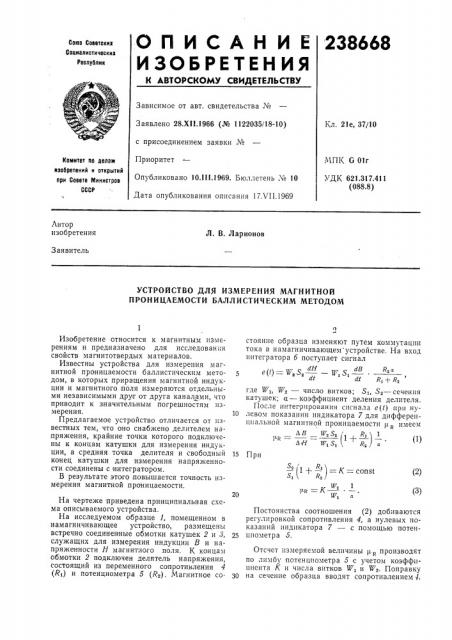

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистическиз

Реолублик

Зависимое от авт. свидетельства ¹

Заявлено 28.XII.1966 (№ 1122035/18-10) с присоединением заявки №

Г1риоритет

Опубликовано 10.111.1969. Бюллетень № 10

Кл. 21е, 37/10

МПК 6 Olr

Ъ ДК 621 317 411 (088.8) Комитет ло делам изобретений и открытий лри Сосете Министров

СССР

Дата опубликования описания 17ХП.1969

Автор изобретения

Л. В. Ларионов

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАГНИТНОЙ

ПРОНИЦАЕМОСТИ БАЛЛИСТИЧЕСКИМ МЕТОДОМ (2) 1Р 2 ал =К

Wz а гр

Изобретение относится к магнитным измерениям и предназначено для исследования свойств магнитотвердых материалов.

Известны устройства для измерения магнитной проницаемости баллистическим методом, в которых приращения магнитной индукции и магнитного поля измеряются отдельными независимыми друг от друга каналами, что приводит к значительным погрешностям измерения.

Предлагаемое устройство отличается от известных тем, что оно снабжено делителем напряжения, крайние точки которого подключены к концам катушки для измерения индукции, а средняя точка делителя и свободный конец катушки для измерения напряженности соединены с интегратором.

В результате этого повышается точность измерения магнитной проницаемости.

На чертеже приведена принципиальная схема описываемого устройства.

На исследуемом образце 1, помещенном в намагничивающее устройство, размещены встречно соединенные обмотки катушек 2 и т, служащих для измерения индукции В и напряженности Н магнитного поля. К концам обмотки 2 подключен делитель напряжения, состоящий из переменного сопротивления 4 (Р,) и потенциометра 5 (Rз) . Магнитное состояние образца изменяют путем коммутации тока в намагничивающем устройстве. На вход интегратора 6 поступает сигнал

dt dt Ri + R2 где W, W2 — число витков; S>, S2 — сечения катушек; а — коэффициент деления делителя.

После интегрирования сигнала e(t) при ну1р левом показании индикатора 7 для дифференциальной магнитной проницаемости ц „имеем

15 При

S2 R,i

= (1+ — ) = К = const 1 2, Постоянства соотношения (2) добиваются регулировкой сопротивления 4, а нулевых показаний индикатора 7 — с помощью потен25 цпометра 5.

Отсчет измеряемой величины p. производят по лимбу потенцнометра 5 с учетом коэффициента К и числа витков W, и W2. Поправку

Зр на сечение образца вводят сопротивлением 1.

238668

Предмет изобретения

Составитель В. Н. Фетина

Тек р ед Т. П. Курил ко Коррекгор О, И. Попова

Редактор Е. Мельникова

Заказ 1616/6 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изооретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Устройство может быть использовано для измерения средней (коммутационной) магнитной проницаемости р,р —— 2В!2Н и для снятия основной кривой намагничивания магнитотвердых материалов.

Устройство для измерения магнитной проницаемости баллистическим методом, содержащее встречно включенные обмотки катушек для измерения индукции и напряженности магнитного поля и интегратор с. нуль-индикатором, от,гича ощееся тем, что, с целью повышения точности измерений, оно снабжено делителем напряжения, крайние точки которого подключены к концам катушки для измерения индукции, а средняя точка делителя и свободный конец катушки для измерения на10 пряженности соединены с интегратором.
