Абсорбирующее изделие

Абсорбирующее изделие

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к абсорбирующему изделию, имеющему протяженность по длине и ширине, причем указанная длина больше, чем указанная ширина, и включающему в себя материал абсорбирующей сердцевины. Абсорбирующее изделие может являться гигиенической прокладкой, прокладкой, подкладкой при недержании или подобным изделием. Изобретение особенно полезно для подкладки при недержании.

Предшествующий уровень техники

Абсорбирующие изделия упомянутого выше типа предназначены для абсорбции физиологических жидкостей, таких как моча и кровь. С этой целью изделия носят близко к телу пользователя и обычно помещают на нижнее белье пользователя. Для удобства пользователя и для наиболее эффективного применения изделия, таким образом, важно, чтобы изделие могло хорошо подгоняться к телу пользователя.

Эластичные изделия, как правило, имеют преимущество адаптации к телу пользователя, так как их легко сжать. Однако эластичные изделия могут иметь недостаток, заключающийся в том, что после сжатия, например, между бедрами пользователя, они не могут достаточно заполнить пространство между ними, что может привести к нежелательному протеканию на продольных краях изделия. Относительно эластичные изделия дополнительно имеют тенденцию к тому, что после сжатия изделие будет иметь серии линий складок или загибов.

Более жесткие изделия могут сохранять свою структурную целостность лучше, чем более эластичные изделия, но могут иметь недостаток, заключающийся в том, что они воспринимаются как более неудобные. Также более жесткие изделия, как только их действительно сжали, могут сжиматься по существу вдоль одной только линии, приводя к V-образному изделию, которое может иметь проблемы протекания подобно более эластичным изделиям. При использовании этот тип изделия нормально сложится так, что при его применении форма соответствует перевернутой букве V между бедрами пользователя.

Известное изделие в форме подкладки при недержании имеет удлиненную форму, имеющую параллельные продольные края. Продольные края на центральной части изделия обеспечиваются эластичным материалом, который функционирует так, чтобы натянуть продольные края изделия по направлению друг к другу, приводя к продольно сформированному изделию в форме чаши, таким образом предназначенному для приспосабливания к телу пользователя. Далее продольные края, имеющие эластичные материал, будут растягиваться вверх так, чтобы образовывать изделие в дугообразной форме также в поперечном его направлении, по меньшей мере на центральной части изделия. Эта особенность может действовать так, чтобы уменьшить риск протекания физиологических текучих сред.

Хотя изделия хорошо функционируют для многих пользователей, некоторые пользователи вышеупомянутого изделия отмечают, что области эластичного материала при абсорбции физиологической жидкости могут ощущаться влажными. Кроме того, может существовать риск протекания по бокам изделия.

JP 2002238948 описывает абсорбирующее изделие, такое как гигиеническая прокладка, подкладка при недержании, прокладка или подобное. Изделие включает в себя абсорбент, имеющий верхнее поглощающее покрытие и меньшего размера нижнее поглощающее покрытие, ламинированное к обратной стороне верхнего поглощающего покрытия. На части, соответствующей нижнему поглощающему покрытию, на верхнем поглощающем покрытии образуются вырезы. Следовательно верхнее поглощающее покрытие может выступать вверх на своей части, расположенной на нижнем поглощающем покрытии. Таким образом в своем поперечном направлении изделие может образовать направленную вниз дугообразную форму.

Таким образом, существует необходимость в абсорбирующем изделии, в частности подкладке при недержании, которое может адаптироваться к телу пользователя и которое ограничивает проблемы влажности и/или протекания.

Сущность изобретения

Задача изобретения заключается в предоставлении абсорбирующего изделия, которое хорошо адаптируется к телу пользователя и уменьшает проблемы какого-либо протекания. Далее изделие должно предпочтительно быть подходящим в качестве подкладки при недержании.

Вышеупомянутая задача решается посредством абсорбирующего изделия согласно изобретению, особенно подкладкой при недержании, имеющего протяженность по длине и ширине, причем указанная длина больше указанной ширины, и включающего в себя материал абсорбирующей сердцевины, в котором внешние продольные края указанного абсорбирующего материала образуют три выпуклых (дугообразных) выступа, в котором между продольными концами среднего выступа из указанных трех выступов выполнена линия сгиба так, чтобы разделить материал абсорбирующей сердцевины на центральную часть и пару продольных боковых частей, в котором максимальное расстояние между внешним поперечным концом среднего выступа и соседней линией сгиба составляет менее чем 30 мм так, чтобы при использовании изделия линии сгиба по существу были расположены так, чтобы проходить вдоль ластовичной области пользователя, начинаясь от тонких сухожилий и заканчиваясь в области промежности, посредством чего боковые части могут проходить от центральной части по направлению к пользователю так, чтобы образовать дугообразную форму, и при этом обращенная к предмету одежды сторона изделия является свободной от адгезива на боковых частях.

Форма изделия изобретения с тремя дугообразными выступами (лепестками) хорошо приспосабливается к телу пользователя тем, что две выемки (вогнутой формы), образованные между первым и средним выступами и средним и третьим выступом, являются подходящими для размещения на тонких сухожилиях пользователя и в области промежности пользователя соответственно. Далее вогнутые линии сгиба дают возможность боковым частям изделия сгибаться так, чтобы адаптироваться к телу пользователя вдоль ластовичной области между тонкими сухожилиями и областью промежности без необходимого влияния на протяженность по ширине изделия на первом и третьем выступах, расположенных спереди и сзади указанной ластовичной области. Таким образом, адаптация к телу пользователя, как правило, предоставляется в центральной области изделия, где это наиболее желательно. В то же время на переднюю и заднюю области изделия благоприятно влияет адаптация средней области.

Линии сгиба выполнены так, что боковые части могут проходить от центральной линии по направлению к пользователю, чтобы образовать дугообразную форму в поперечном направлении изделия. Предполагается, что такая конфигурация изделия является наиболее выгодной для уменьшения протекания при использовании изделия. Однако не исключается, что боковые части могут альтернативно проходить из центральной части в сторону от пользователя. В этой конфигурации достигается адаптация к телу пользователя, которая также вносит вклад в уменьшение проблем протекания.

Форма изделия с тремя выступами имеет дополнительное преимущество в том, что оно может адаптироваться для обеспечения эффективного применения исходных материалов для изготовления изделия. Подобные исходные материалы имеют, как правило, форму полотна с постоянной шириной. С формой с тремя выступами потери материала при производстве могут сохраняться относительно низкими, что вносит вклад в эффективность стоимости изделия и удобство при обращении с окружающей средой.

Преимущественно линии сгиба могут вогнуто вытягиваться между концами среднего из трех выступов так, чтобы дополнительно улучшить адаптацию изделия к телу пользователя и облегчить сгибание боковых частей для образования желательной дугообразной формы.

Для достижения хорошего прилегания в ластовичной области пользователя длина между продольными концами среднего выступа может составлять приблизительно от 60 до 170 мм, предпочтительно от 80 до 140 мм, наиболее предпочтительно от 90 до 130 мм.

Предпочтительно средний выступ вытянут вдоль приблизительно 1/3 общей длины изделия. Предпочтительно передний и задний выступ будут также вытянуты вдоль приблизительно 1/3 общей длины так, чтобы каждый выступ проходил вдоль приблизительно 1/3 общей длины изделия.

Альтернативно длина среднего выступа может отличаться от длины переднего и заднего выступов. В этом случае длина переднего и заднего выступов может предпочтительно быть одинаковой, такой, чтобы изделие было симметричным, если смотреть в поперечном направлении.

Максимальное расстояние между поперечными концами двух средних выступов может составлять от 60 до 150 мм, предпочтительно от 70 до 130 мм, наиболее предпочтительно от 80 до 120 мм. Далее максимальное расстояние между поперечными концами двух средних выступов, деленное на поперечное расстояние между продольными краями двух средних выступов, может преимущественно составлять от 110 до 180%, предпочтительно от 110 до 150%, наиболее предпочтительно от 110 до 130%. Преимущественно максимальное расстояние между внешним поперечным концом среднего выступа и соседней линией сгиба составляет менее чем 30 мм, предпочтительно в интервале от 10 до 30 мм, наиболее предпочтительно в интервале от 15 до 25 мм.

Обнаружено, что указанные выше измерения и пропорции обеспечивают особенно хорошую подгонку к телу пользователя.

Предпочтительно «минимальной шириной» изделия является ширина, измеренная между любыми двумя продольными концами средних выступов у их соответствующих продольных краев абсорбирующего изделия. Такая конфигурация является предпочтительной для предоставления требуемого пространства для тела пользователя, например, на тонких сухожилиях и области промежности. В этом контексте минимальная ширина относится к ширине вдоль существенной длины изделия. Возможно, чтобы длина изделия становилась до некоторой степени более узкой на конце изделия, где ширина изделия может постепенно уменьшаться. Поперечные расстояния между любыми двумя продольными концами выступов у их соответствующих продольных краев абсорбирующего изделия преимущественно находятся в интервале от 30 до 100 мм, предпочтительно от 40 до 90 мм, наиболее предпочтительно от 60 до 85 мм. Удобно, чтобы поперечные расстояния между любыми двумя продольными концами выступов у их соответствующих продольных краев абсорбирующего изделия являются по существу одинаковыми.

Преимущественно «максимальная ширина», т.е. максимальное расстояние между внешними поперечными концами трех выступов является по существу такой же. Такая специфическая конфигурация обеспечивает хорошую подгонку к телу пользователя. Кроме того, это является предпочтительным с производственной точки зрения. Так как исходные материалы для изготовления изделия имеют, как правило, форму полосы, ширину полос можно выбирать так, чтобы максимальная ширина изделия соответствовала ширине трех выступов. Следовательно, очень небольшие количества материала будут уходить в отход в ходе изготовления изделия.

Абсорбирующие изделия часто снабжаются адгезивом на его обращенной к предмету одежды стороне так, чтобы было возможным присоединение к нижнему белью пользователя. Преимущественно обращенная к предмету одежды сторона изделия может быть свободной от адгезива на боковых частях. Таким образом, сгиб боковых частей не ограничивается формой или эластичностью дневного белья.

Линии сгиба, как правило, являются линиями, предоставленными так, чтобы облегчить сгиб боковых частей. Преимущественно линии сгиба можно образовать сжатием абсорбирующего материала. Линии сжатия могут вытягиваться, например, целиком или частично только через абсорбирующую сердцевину, через абсорбирующую сердцевину и материал верхнего слоя или через абсорбирующую сердцевину, материал верхнего слоя и материал защитного слоя.

Линии сгиба могут полностью отделять абсорбирующий материал на боковых частях от абсорбирующего материала на центральной части.

Альтернативно линии сгиба могут только частично отделять абсорбирующий материал на боковых частях от абсорбирующего материала на центральной части.

Предпочтительно материал абсорбирующей сердцевины может включать в себя верхнюю абсорбирующую сердцевину и нижнюю абсорбирующую сердцевину. "Верхнее", как применяется в данном документе, относится к направлению изделия, предназначенного для расположения ближе всего к пользователю при использовании, в то время как "нижнее", как применяется в данном документе, относится к направлению изделия ближе к его обращенной к предмету одежды стороне. Преимущественно одна из верхней и нижней абсорбирующей сердцевины может быть шире, чем другая, при измерении на среднем выступе изделия. В этой конфигурации боковые части будут включать в себя по меньшей мере область, включающую абсорбирующий материал, только от самой широкой из сердцевин. Полагают, что это выгодно для сгиба боковых частей изделия при его использовании.

В одном варианте осуществления нижняя абсорбирующая сердцевина может быть шире, чем верхняя абсорбирующая сердцевина, как измеряется на среднем выступе изделия. В этой конфигурации боковые части будут включать в себя по меньшей мере область, включающую абсорбирующий материал только от нижней абсорбирующей сердцевины. Полагают, что это выгодно для сгиба наверх боковых частей изделия при использовании.

Предпочтительно одна из верхней и нижней абсорбирующей сердцевины может быть шире, чем другая, как измеряется на среднем выступе изделия, и линии сгиба могут вытягиваться вдоль наименьшей ширины сердцевин так, чтобы боковые части по существу включали в себя абсорбирующий материал только от самой широкой из сердцевин. Следовательно, это способствует регулируемому сгибу боковых частей.

Если нижняя абсорбирующая сердцевина шире, чем верхняя абсорбирующая сердцевина, как измеряется на среднем выступе изделия, линии сгиба могут предпочтительно вытягиваться вдоль продольных сторон верхней абсорбирующей сердцевины так, чтобы указанные боковые части по существу включали в себя абсорбирующий материал только от второй абсорбирующей сердцевины.

Необходимо отметить, что, как правило, желательно, чтобы боковые части можно было согнуть вдоль линий сгиба, в то время как центральную часть изделия между линиями сгиба можно сохранить относительно гладкой. Это способствует вышеупомянутому эффекту, когда структура центральной части сохраняется относительно не подогнанной к телу, как это имеет место с боковыми частями. Следовательно, можно гарантировать устойчивость и стабильное местоположение изделия.

Преимущественно одна из верхней и нижней абсорбирующих сердцевин может быть длиннее, чем нижняя абсорбирующая сердцевина, как измеряется в продольном направлении изделия. В этой конфигурации максимальное количество материала абсорбирующей сердцевины находится рядом с центром изделия. Кроме того, продольные концевые части изделия являются относительно тонкими, что вносит вклад в удобство и эстетичный вид изделия при использовании.

Предпочтительно одна из абсорбирующих сердцевин может быть по существу в форме песочных часов (также называемая "формой косточки для собак"). Эта форма является особенно подходящей также для центральной части абсорбирующего материала, так как она хорошо подходит для прилегания между ногами пользователя. Следовательно, первый выпуклый выступ, вогнутые линии сгиба и третий выпуклый выступ могут вместе образовать форму песочных часов.

Предпочтительно другая из абсорбирующих сердцевин выполнена, как правило, круглой или овальной. Эта форма дает возможность образовать выпуклый средний выступ изделия круглыми или овальными краями нижней абсорбирующей сердцевины.

Предпочтительно толщина изделие на боковых частях меньше, чем толщина центральной части на среднем выступе. Таким образом, боковые части будут более легко сгибаться, чем средняя часть так, чтобы достигалась желательная форма изделия при использовании.

В этом случае было обнаружено, что является приемлемым, чтобы толщина боковых частей могла составлять от 40 до 80% толщины центральной части на среднем выступе, предпочтительно от 50 до 70%, наиболее предпочтительно от 55 до 65%.

Толщина центральной части может находиться в интервале 3-17 мм, предпочтительно от 5 до 15 мм, наиболее предпочтительно от 9 до 14 мм.

Толщина боковых частей может составлять больше чем 2 мм, предпочтительно больше чем 4 мм, наиболее предпочтительно больше чем 9 мм. Предпочтительно указанная толщина боковых частей может находиться в интервале от 2 до 12 мм, предпочтительно от 4 до 10 мм, наиболее предпочтительно от 9 до 14 мм.

При использовании верхней и нижней абсорбирующей сердцевины толщина указанных боковых частей может быть равной толщине нижней или верхней абсорбирующей сердцевины, а толщина центральной части на среднем выступе может быть равной толщине нижней абсорбирующей сердцевины плюс толщина верхней абсорбирующей сердцевины.

Не принимая во внимание их толщину, жесткость при изгибе боковых частей предпочтительно ниже, чем жесткость при изгибе центральной части. В частности, жесткость при изгибе боковых частей должна преимущественно быть меньшей, чем жесткость при изгибе центральной части среднего выступа.

Обнаружено, что жесткость при изгибе боковых частей должна составлять от 3 до 20% жесткости при изгибе центральной части на среднем выступе, предпочтительно от 4 до 15%, наиболее предпочтительно от 4 до 10%. Жесткость при изгибе боковых частей и центральной части измеряется в соответствии со способом, который описывается ниже.

Жесткость при изгибе боковых частей, как измеряется способом, раскрытым в данном документе, может составлять от 0,35 до 1,1.

Жесткость при изгибе центральной части на среднем выступе, как измеряется способом, раскрытым в данном документе, составляет от 6,5 до 1,1.

Краткое описание чертежей

Далее изобретение будет описываться более подробно посредством примера и со ссылкой на прилагаемые чертежи, на которых:

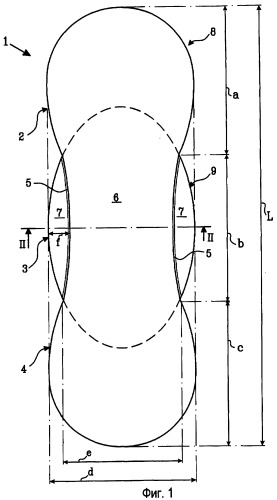

Фиг.1 является схематичным видом сверху абсорбирующего изделия в соответствии с одним вариантом осуществления изобретения.

Фиг.2 является сечением по линии II-II фиг.1, изображающей только часть абсорбирующей сердцевины изделия.

Фиг.3 является схематичным видом сверху абсорбирующего изделия в соответствии со вторым вариантом осуществления изобретения.

Фиг.4 является сечением по линии IV-IV фиг.3, изображающей только часть абсорбирующей сердцевины изделия.

Фиг.5 является видом сверху изделия фиг.1, но включающего в себя дополнительные детали относительно верхнего слоя и т.д.

Фиг.6 является сечением по линии VI-VI фиг.5.

Фиг.7 и 8 иллюстрируют схематически испытательное оборудование, применяемое для испытания жесткости при изгибе, как описывается в данном документе.

Подробное описание предпочтительных вариантов осуществлений

Далее изобретение будет описываться более подробно со ссылкой на некоторые варианты осуществлений, показанные на прилагаемых чертежах.

Термин "абсорбирующее изделие" относится к изделиям, которые располагаются напротив кожи пользователя для поглощения и удерживания физиологических экссудатов, подобных моче и менструальной текучей среде. Изобретение относится главным образом к одноразовым абсорбирующим изделиям, что означает изделия, которые не предназначены для стирки или иным образом восстановления или повторного применения в качестве абсорбирующего изделия после использования.

Фиг.1 иллюстрирует абсорбирующее изделие в форме подкладки 1 при недержании. В своей наиболее общей форме абсорбирующее изделие включает в себя абсорбирующую сердцевину и покрытие, окружающее абсорбирующую сердцевину. Покрытие включает в себя проницаемый для жидкости верхний слой на обращенной к пользователю стороне абсорбирующей сердцевины и барьерный для жидкости материал защитного слоя на обращенной к предмету одежды стороне абсорбирующей сердцевины.

Детали относительно основной конструкции слоев, образующих различные слоистые структуры, будут описываться более подробно позже в связи с фиг.4.

Изделие 1 на фиг.1 имеет протяженность длины и ширины, в котором общая длина (L) больше, чем максимальная ширина (d), т.е. максимальное расстояние (d) между поперечными концами изделия. Изделие 1 включает в себя, как это является традиционным в технике, материал абсорбирующей сердцевины.

Как иллюстрируется на фиг.1, внешние продольные края абсорбирующего материала образуют три выпуклых (дугообразных) выступа 2, 3, 4; первый выступ 2, средний выступ 3 и третий выступ 4. Пара линий сгиба 5 вытягиваются вогнуто между продольными концами среднего одного 3 из указанных трех выступов 2, 3, 4 так, чтобы разделить материал абсорбирующей сердцевины на центральную часть 6 и пару продольных боковых частей 7.

При использовании изделия 1 линии сгиба 5, как правило, располагаются так, чтобы вытягиваться вдоль ластовичной области пользователя, начинаясь от тонких сухожилий и заканчиваясь в области промежности, тем самым боковые части 7 могут вытягиваться от центральной части 6 по направлению к пользователю так, чтобы образовать дугообразную форму, если смотреть в поперечном направлении изделия 1.

На иллюстрируемом варианте осуществления длины а, b, с трех выступов 2, 3, 4 являются, как правило, равными и равны приблизительно 1/3 общей длины L изделия. В этой конфигурации изделие является симметричным и, таким образом, его можно использовать с любым из первого 2 или третьего выступа 4 в качестве переднего конца.

Что касается длины b между продольными концами среднего выступа 3, то она на иллюстративном варианте осуществления составляет приблизительно 11 см, в то время как общая длина изделия составляет приблизительно 33 см. Как объяснялось выше, эти длины могут варьироваться в рамках подходящих интервалов. Общая длина изделия может, например, варьироваться между 15 и 45 см.

Понятно, что под концами выступов подразумеваются концы соответствующей выпуклой части продольных краев абсорбирующего материала. Следовательно, длина b среднего выступа измеряется от середины вогнутых частей, образованной в промежутке между тремя выпуклыми выступами. Так как вогнутые части между выступами будут функционировать для приспосабливания к телу пользователя, например тонкими сухожилиями пользователя и областью промежности, расстояние между вогнутыми частями и, следовательно, длина среднего выступа должны быть предпочтительно адаптированы к этому анатомическому расстоянию.

На иллюстрируемом варианте осуществления максимальное расстояние (d) между поперечными концами среднего выступа (3) составляет приблизительно 10 см. Дополнительно в этом случае максимальное расстояние (d) между поперечными концами всех трех выступов является одинаковым. Ширина (е) изделия, т.е. максимальное расстояние между продольными концами, как измеряется на одном из концов среднего выступа, в этом случае являющейся минимальной шириной изделия, составляет приблизительно 8 см.

(Из показанных измерений понятно, что боковые части 7 изобретения отличаются от структур, обычно упоминаемых как "крылышки" или "клапаны" и обеспечивающих в изделиях предшествующего уровня техники гарантию присоединения к нижнему белью. Крылышки или клапаны, как правило, имеют такие размеры, чтобы выгибаться и пристегиваться к нижнему белью пользователя.)

Как иллюстрируется на фиг.1, две линии сгиба 5 образуются, вытягиваясь вогнуто вдоль изделия между концами среднего выступа 3. Линии сгиба предназначены для облегчения сгиба боковых частей 7 сердцевины в отношении центральной части 6.

На иллюстрированном варианте осуществления линии сгиба 5 образуются сжатием абсорбирующего материала. В этом случае линии сжатия 5 вытягиваются до глубины в абсорбирующем материале так, чтобы предоставить выемку или углубление, образующее линию сжатия, но не настолько глубокую, чтобы полностью отделить абсорбирующий материал в боковых частях 7 от абсорбирующего материала в центральной части 6 (см. фиг.2). Следовательно, линии сжатия в этом случае только частично отделяют абсорбирующий материал на боковых частях 7 от абсорбирующего материала на центральной части 6. В этом варианте осуществления физиологическая текучая среда, абсорбированная абсорбирующим материалом, может таким образом перемещаться в абсорбирующем материале из боковых частей 7 по направлению к центральной части 6 или наоборот.

Однако возможны другие варианты осуществлений, в которых линии сжатия могут вытягиваться на всем протяжении через абсорбирующий материал так, чтобы полностью отделить абсорбирующий материал на боковых частях 7 от центральной части 6.

Кроме того, безотносительно от того, вытягиваются ли линии сжатия до глубины, равной глубине абсорбирующего материала, или нет, линии сжатия могут быть непрерывными, как в иллюстрированном варианте осуществления, или с перерывами (прерывистой или пунктирной линией).

Выбор между различными альтернативами линий сжатия можно сделать, принимая во внимание распределение текучей среды в абсорбирующем материале, а также требуемую склонность боковых частей сгибаться в конфигурацию.

Распределение текучей среды в изделии можно задержать применением линий сжатия в качестве временного барьера от потока.

Линии сжатия можно выполнить только в абсорбирующей сердцевине или при вытягивании их в другие компоненты изделия, такие как верхний слой и/или защитный слой.

Для того чтобы линия сжатия была пригодна в качестве линии сгиба, сжатие может предпочтительно проходить в материал абсорбирующей сердцевины. Преимущественно линия сжатия может вытягиваться до глубины, соответствующей по меньшей мере 20% от глубины сердцевины, предпочтительно по меньшей мере 50%, наиболее предпочтительно по меньшей мере 75%.

Примеры линий сжатия, которые можно использовать в этом контексте, можно найти в ЕР 0781537 A1, US 5795344, ЕР 1332742 А1 и WO 00/32146.

Материал абсорбирующей сердцевины иллюстрированного варианта осуществления включает в себя верхнюю абсорбирующую сердцевину 8 и нижнюю абсорбирующую сердцевину 9. Нижняя абсорбирующая сердцевина будет ближе к обращенной к предмету одежды стороне изделия, чем верхняя абсорбирующая сердцевина.

На фиг.1 иллюстрируются формы верхней абсорбирующей сердцевины 8 (сплошная линия) и нижней абсорбирующей сердцевины 9 (прерывистая линия). В этом случае верхняя абсорбирующая сердцевина 8 имеет форму песочных часов, в то время как нижняя абсорбирующая сердцевина 9 является, как правило, овальной.

Нижняя абсорбирующая сердцевина 9, таким образом, шире, чем верхняя абсорбирующая сердцевина 8 при измерении на среднем выступе изделия. В частности, самая широкая часть овала нижней абсорбирующей сердцевины располагается на линии с сужением верхней абсорбирующей сердцевины 8. Следовательно, средний выпуклый выступ 3 изделия будет образовываться нижней абсорбирующей сердцевиной 9, и первый 2 и второй 4 выпуклые выступы образуются двумя более широкими отделениями формы в виде песочных часов верхней абсорбирующей сердцевины 8.

Линии сгиба 5 будут в этом случае вытягиваться вдоль продольных краев верхней абсорбирующей сердцевины 8 так, чтобы следовать форме сужения песочных часов. Следовательно, боковые части 7 будут включать в себя абсорбирующий материал только из второй абсорбирующей сердцевины 8.

Дополнительно верхняя абсорбирующая сердцевина 9 длиннее, чем нижняя абсорбирующая сердцевина 9 при измерении в продольном направлении изделия 1. Следовательно, центральная область центральной части 6 изделия будет содержать максимальное количество абсорбирующего материала, которое является подходящим, так как эта область является главной областью воздействия физиологических текучих сред. Передняя и задняя области изделия будут до некоторой степени тоньше, чем центральная область, которая вносит вклад в удобное изделие без излишней массы.

Нижняя абсорбирующая сердцевина 9, являясь более широкой, чем верхняя абсорбирующая сердцевина 8, и по существу образующая боковые части 7, имеет дополнительное преимущество в том, что изделие при использовании будет иметь увеличенную склонность формироваться так, что боковые части 7 вытягиваются вверх по направлению к пользователю.

На иллюстрированном варианте осуществления толщина изделия на боковых частях 7 меньше, чем толщина центральной части 6 на среднем выступе 3, так как боковые части 7 включают абсорбирующий материал только нижней сердцевины 9, в то время как центральная часть 6 на среднем выступе 3 включает материал из верхней сердцевины 8 и нижней сердцевины 9.

Толщина боковых частей 7, которая меньше, чем толщина центральной части 6 на среднем выступе 3, вносит вклад в склонность боковых частей 7 сгибаться и деформироваться скорее, чем центральная часть 6. Желательную разницу в толщине можно получить в других вариантах осуществления, используя только одну абсорбирующую сердцевину или используя более чем две сердцевины.

В показанном варианте осуществления толщина центральной части 6 составляет приблизительно 11 мм и толщина крылышек составляет приблизительно 7 мм, хотя другие размеры могут, конечно, варьироваться для различных типов или размеров изделия.

Для регулирования деформации изделия 1 при использовании такого издедия, чтобы боковые части 7 сгибались и деформировались скорее, чем центральная часть 6, было обнаружено, что является важной жесткость при изгибе боковых частей 7 по отношению к центральной части 6 на среднем выступе 3.

В частности, было обнаружено, что жесткость при изгибе в поперечном направлении изделия, на боковых частях 7 и центральной части 6 важна для изделий, где деформация происходит главным образом на боковых частях 7.

"Жесткость при изгибе", как применяется в данном документе, относится к измерениям, полученным тестом на жесткость при изгибе, который описывается ниже в этой заявке.

Преимущественно жесткость при изгибе изделия 1 на боковых частях 7 составляет от 3 до 20% от жесткости при изгибе центральной части (6) на среднем выступе (3) изделия (1), как упоминалось выше. Жесткости при изгибе измеряются в соответствии со способом, описанным в данном документе. На иллюстрированном варианте осуществления указанная жесткость при изгибе составляет приблизительно 8,7%, если измеряется применяемая максимальная нагрузка.

Фиг.3 и 4 схематически иллюстрируют второй вариант осуществления изделия в соответствии с изобретением. Второй вариант осуществления отличается от варианта осуществления фиг.1 и 2 тем, что верхняя сердцевина 8 шире, чем нижняя сердцевина 9. Дополнительно верхняя сердцевина 8 короче, чем нижняя сердцевина 9. На иллюстрированном варианте осуществления верхняя сердцевина 8 имеет, как правило, овальную форму, и нижняя сердцевина 9 имеет, как правило, форму песочных часов. Этот вариант осуществления имеет эстетическое преимущество в том, что боковые части 7 будут начинаться от верхней части изделия. Линии сгиба 5 в этом случае, являясь линиями сжатия, образуются на верхней сердцевине 8, вытягиваясь вдоль периферии нижней сердцевины 9.

Кроме различных конфигураций сердцевин второй вариант осуществления, изображенный на фиг.3 и 4, похож на первый вариант осуществления, описанный со ссылкой на фиг.1 и 2, поэтому особенности и преимущества, как изложено выше в связи с первым вариантом осуществления, в общем, применимы также ко второму варианту осуществления.

На фиг.5 и 6 различные компоненты изделия фиг.1 и 2 показываются более подробно. (Подобные особенности можно добавлять к варианту осуществления, иллюстрированному на фиг.3 и 4.) Абсорбирующее изделие включает в себя абсорбирующую сердцевину, состоящую из верхней абсорбирующей сердцевины 8 и нижней абсорбирующей сердцевины 9, и покрытие, окружающее абсорбирующую сердцевину. Указанное покрытие включает в себя проницаемый для жидкости верхний слой 103 на обращенной к пользователю стороне абсорбирующей сердцевины и барьерный для жидкости материал защитного слоя 104 на обращенной к предмету одежды стороне абсорбирующей сердцевины.

Верхний слой 103 образует внутреннее покрытие абсорбирующего изделия и при использовании располагается в непосредственном контакте с кожей пользователя. Верхний слой может включать в себя нетканый материал, например спряденный, вспученный, кардный, гидроспутанный, гидравлический и т.д. Подходящие нетканые материалы могут состоять из натуральных волокон, таких как древесная масса или хлопчатобумажные волокна, искусственных волокон, таких как сложный полиэфир, полиэтилен, полипропилен, вискоза и т.д., или из смеси природных и искусственных волокон. Дополнительными примерами материалов внутреннего проницаемого для жидкости покрытия являются пористые пены, пластичные пленки с отверстиями, ламинаты между пленками с отверстиями и неткаными материалами и т.д. Материалы, подходящие для материалов внутреннего проницаемого для жидкости покрытия, должны быть мягкими и не раздражающими кожу и легко пропитываться физиологической текучей средой, например мочой или менструальной текучей средой. Внутреннее проницаемое для жидкости покрытие может дополнительно различаться в различных частях абсорбирующего изделия.

Материал защитного слоя 104 может являться тонкой пластичной пленкой, например полиэтиленовой или полипропиленовой пленкой, нетканым материалом, покрытым непроницаемым для жидкости материалом, гидрофобным нетканым материалом, который препятствует проникновению жидкости, или ламинатом, включающим в себя пластичные пленки и нетканые материалы. Материал защитного слоя 104 может быть воздухопроницаемым так, чтобы позволить улетучивание пара из абсорбирующей сердцевины, в то же время еще предотвращая прохождение через него жидкостей. Примерами воздухопроницаемых материалов защитного слоя являются пористые полимерные пленки, нетканые ламинаты из спряденных и вспученных слов, ламинаты из пористых полимерных пленок и нетканых материалов.

Материал абсорбирующей сердцевины может быть любого традиционного вида. Примерами обычно встречающихся абсорбирующих материалов являются распушенная масса целлюлозы, тканевые слои, высокоабсорбирующие полимеры (так называемые сверхабсорбенты), абсорбирующие вспененные материалы, абсорбирующие нетканые материалы или подобные. Общепринятым является комбинировать в абсорбирующей сердцевине распушенную массу целлюлозы со сверхабсорбирующими полимерами. Сверхабсорбирующие полимеры могут быть органическими или неорганическими материалами, которые способны набухать в воде, нерастворяясь в ней, и способны абсорбировать по меньшей мере приблизительно в 20 раз своей собственной массы в водном растворе, содержащем 0,9 массовых процентов хлорида натрия. Органические материалы, подходящие для применения в качестве сверхабсорбирующего материала, могут включать природные материалы, такие как полисахариды, полипептиды и подобные, а также синтетические материалы, такие как синтетические гидрогелевые полимеры. Подобные гидрогелевые полимеры включают, например, соли щелочных металлов и полиакриловых кислот, полиакриламиды, поливиниловый спирт, полиакрилаты, полиакриламиды, поливинилпиридины и подобные. Другие подходящие полимеры включают гидролизованный крахмал с привитым акрилонитрилом, крахмал с привитой акриловой кислотой, и сополимеры изобутилена и малеинового ангидрида и их смеси. Гидрогелевые полимеры предпочтительно слегка сшиваются для придания материалу по существу нерастворимой в воде формы. Предпочтительные сверхабсорбирующие материалы дополнительно сшиваются на поверхности так, чтобы внешняя поверхность или оболочка сверхабсорбирующей частицы, волокна, хлопьев, сферы и т.д. обладала более высокой плотностью сшивания, чем внутренняя часть сверхабсорбента. Сверхабсорбирующие материалы могут быть в любой форме, подходящей для использования в абсорбирующих композитах, включая частицы, волокна, хлопья, сферы и подобные.

Высокая абсорбирующая способность обеспечивается применением больших количеств сверхабсорбирующего материала. Для абсорбирующей сердцевины, включающей в себя матрицу
