Реферат

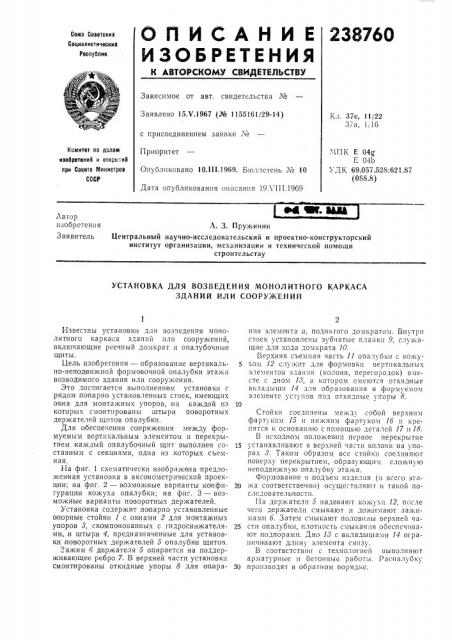

ОПИСАНИЕ 238760

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15Х.1967 (№ 1155161(29-14) Кл. 37е, 11/22

37a, !, IG с присоединением заявки №

Приоритет

Комитет по делам ивобретений и откры: ии при Совете Министров

СССР

Л1ПК Е 04g

E 04Ь

УД К 69.057.528:621.87 (08$,8) Опубликовано 10.111.1969. Бюллетень ¹ 10

Дата опубликования описания 19Л 111.1969

И Ю-Мй

Автор изобретения

Заявитель

А. 3. Пружинин центральный научно-исследовательский и проектно-конструкторскиЙ институт организации, механизации и технической помо:ци строительству

УСТАНОВКА ДЛЯ ВОЗВЕДЕНИЯ МОНОЛИТНОГО КАРКАСА

ЗДАНИЙ ИЛИ СООРУЖЕНИЙ

Известны уста новки для возведения монолитного каркаса зданий или сооружений, включающие реечный домкрат и опалубочные щиты.

Цель изобретения — образование вертикально-неподвижной формовочной опалубки этажа возводимого здания или сооружения.

Это достигается выполненивм установки с рядом попарно установленных стоек, имеющих окна для монтажных упоров, на каждой из которых смонтированы штыри поворотных держателей щ>итов опалубки.

Для обеспечения сопряжения между формуемым вертикальным элементом и перекрытием каждый опалубочный щит выполнен составным с секциями, одна из которых съемная.

На фиг. 1 схе.;татически изображена предложенная установка в аксонометрической проекции; на фпг. 2 — возможные варианты,когнфигурации кожуха опалубки; на фиг. 3 — возможные варианты поворотных держателей.

Установка содержит попарно установленные опорные стойки 1 с окнами 2 для монтажных упоров 8, скомпонованHblx с гилроснижателями, и штыри 4, предназначенные лля установки поворотных держателей 5 опалубки щитов.

Зажим б держателя 5 опирается на поддерживающее ребро 7. В верхней части установки смонтированы откидные упоры 8 для опирания элемента а, поднятого домкратом. Внутри стоек установлены зубчатые планки 9, служащие лля хода домкрата 10.

Верхняя съемная часть 11 опалубки с кожу5 xOм 12 служит лля формовки вертикальных элементов здания (колонн, перегородок) вместе с дном 18, в котором имеются откидные вкладыши 14 лля образования в фармуемам элементе уступов пол откидные упоры 8.

Стойки соединены между собой верхним фартуком 15 и нижним фартуком 1б и кре.пятся к основанию с помощью деталей 17 и 18.

В исходном положении первое перекрытие

15 устанавливают в верхней ча:ти колонн на упорах 3. Таким образом все стойки соелиняют поверху перекрытием, образующим сложную неподвижную опалубку этажа, Формование и подъем изделия (и всего эта20 жа соответственна) осуществля от в такой последовательности.

I Ia держатели 5 надевают кожухи 12, после чего держатели смыкают и донимают зажимами б. Затем смыкают половины верхней «а25 сти опалубки, плотность смыкания обеспс швают подпорами. Дна 18 с вкладышами 14 ограничивают длину элемента снизу.

В соответствии с технологией выполняют арматурные и бетонные рабаты. Распалубку

30 производят в обратном порядке.

23576!) Пред )Оже)и(аsl ус1 illiовк3 мо?ест и! (ь

Г! РИМСII СИ 3 ДЛЯ фОР Мовсзlillи КОЛОЦ(), И С()С ГО РОдок, 3 та!(же,) II 1 -oop(13llых э. )ы(си (Ов. Ос ЩССТВЛ)(С )С)! 3TO Il Pl I II() AI0È(и ЗЯ 1! Cll I;I КОЖУХОВ

12, 3 та к?КЕ Г)ри П01)ОИ(и Зс)МЕИЬ! )Срiк31(,!" и;).

КО?куХИ МОГУТ )I M((Ь рс(З, i;I И!УЮ l(OI .фи Урйill!!0, ДЕР?каТЕЛЛ1 МОГУТ ОЫ Ь ВЫПО,И((.И! В ll(. кольких вариантах:: ), нивср03ëûil.iè;I(р?китель, ДЛЯ КОЖУ Х3 КО iÎllll, Д:(и КОЖ Х)! II(Р(! О,)0;IOI(.

После отвердения элементов ироизвод,п распалубк сначала вср ией ча т)! 11, а затем кожуха 12, извлекают вкладыш И в э3e?I(. iiте дна, и элементы домкр;(руют 10 момента совПаДЕНИЯ ОтКИДИЫХ фИК 3ГОРОВ (УПОРОВ с" () С выемкой в элементе а, образованной при форъ(ОВке Вкладышавги 14. После э)0!.о домкрат

10 возвращаетс)i в исходиос положение, и

ЦИКЛ фОРЪ(ОВК)! II l101TiOМ3 Ilоll l OР)((ТСЯ, Ф У

Пре()(ет изобретения

1. с CTBIIO3 I(3 дЛя возне,(СИ!Ия МОИО IilTIIOI 0

Кс(PКЗСЗ Зда)lпй )!.)И СООРУЖСН()И, ВКЛIOЧЗIOЩас!

5 рсечиый домкрат и опалубочныс щиты, от.гичигаа,;ачая тем, ч; „с целью образования вертикально-испо IUII, I(íой формово -шой опа1убки эга?ка возво,.:DIO ) здания или сооружения, о:)а выполнена с рядом попарно установлен10 )(ы: стоек, Diеющи(Окl(3 д1я мOпта?Kнь)х упоров, на каждой из которых смонтированы ипыри поворотных держателей щ!Итон опалубI(1I.

2. Установка по п. 1, от.гича)огааяся тем, 15 что, с целью обеспечения сопря?кения между (рормуе Ihlм вертикальным эггементо! и перекрытием, i(3?«gi опалубо шый щит выполнен составным с секциями, одна из которых—

С ЬЕ:,)ИЗЯ. азово
