Быстрорежущая сталь
Иллюстрации
Реферат

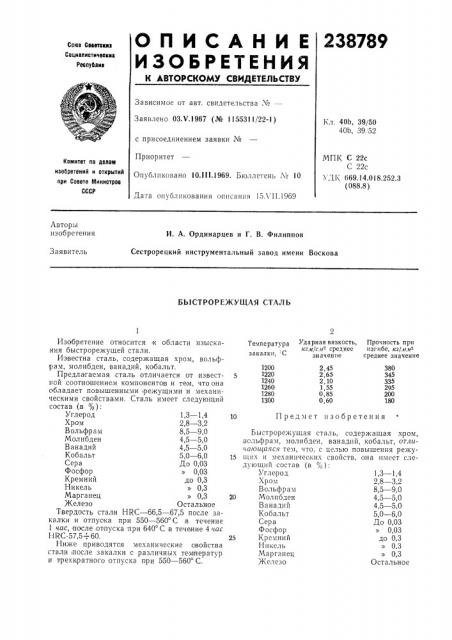

ОПИСАН И Е
ИЗОЬЕЕтЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОюз Свветвкив
Социалистические
Ресоубдив
Зависимое от авт. свидетельства ¹â€”
Заявлено ОЗХ.1967 (№ 1155311/22-1) Кл. 40Ь, 39/50
40b, 39 52 с присоединением заявки №
Приоритет
Опубликовано 10.111.1969. Бюллетень ¹ 10
МПК С 22с
С 22с
УДК fi69.14.018.252.3 (088.8) Комитет по делам изобретений и открытий ори Совете Министров
СССР
Дата опубликования описания 15А II.1969
Авторы изобретения
И. А. Ординарцев и Г. В. Филиппов
Сестрорецкий инструментальный завод имени Воскова
Заявитель
БЪ|СТРОРЕЖУЩАЯ СТАЛЬ
180
1300
2,45
2,65
2,10
1,55
0,85
0,60
Изобретение относится к области изыскания быстрорежущей стали.
Известна сталь, содержащая хром, вольфт;ам, молибден, ванадий, кобальт.
Предлагаемая сталь отличается от известкой соотношением компонентов и тем, что она сбладает повышенными режущими и механическими свойствами. Сталь имеет следующий состав (в /о):
Углерод 1,3 в 1,4
Хром 2,8 — 3,2
Вольфрам 8,5 — 9,0
Молибден 4,5 — 5,0
Ванадий 4,5 — 5,0
Кобальт 5,0 — 6,0
Сера До 0,03
Фосфор » 0,03
Кремний до 0,3
Никель » 0,3
Марганец » 0,3
Железо Остальное
Твердость стали HRC — 66,5 — 67,5 после закалки и отпуска при 550 — 560 С в течение
1 час, после, отпуска при 640 С в течение 4 час
НКС-57,5 —: 60.
Ниже приводятся механические свойства стали после закалки с различных тем иератур и трехкратного отпуска при 550 — 560 С. температура Ударная вязкость, Прочность при
zzzw/слР среднее изгибе, кг/л лР закалки, .С значение среднее значение
10 Предмет изобретения
Быстрорежущая сталь, содержащая хром, вольфрам, молибден, ванадий, кобальт, отли аюи аяся тем, что, с целью повышения режу15 щих и механичеоких свойств, она имеет следующий состав (в % ):
Углерод 1,3 в 1,4
Хром 2,8 — 3,2
Вольфрам 8,5 — 9,0
Молибден 4,5 — 5,0
Ванадий 4,5 — 5,0
Кобальт 5,0 — 6,0
Сера До 0,03
Фосфор » 0,03
25 Кремний до 0,3
Никель » 0,3
Марганец » 0,3
Железо Остальное
