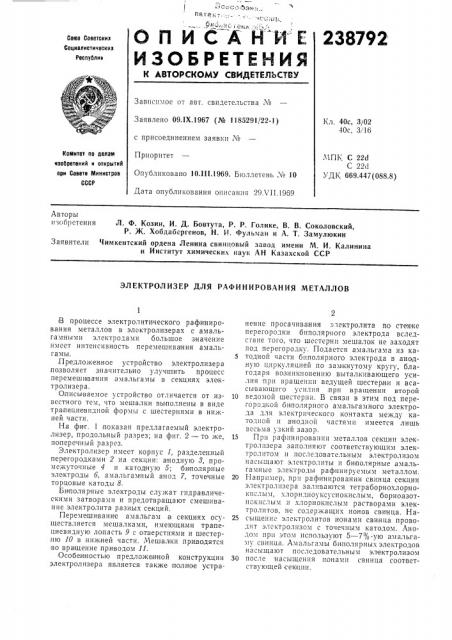

О П И С А Н и Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

238792

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 09.IX.1967 (№ 1185291/22-1) с присоединением заявки №

Приоритет

Опубликовано 10.111.1969. Бюллетень № 10

Дата опубликования описания 29Л 11.1969

Кл. 40с, 3(02

40с, 3/16

Комитет по делам изобретений и открытий при Совете Министров

СССР

МП1«, С 22d

С 22с1 . ДК, 669.447(088.8) Авторы изобретения

Л. Ф. Козин, И. Д. Бовтута, Р. P Голике, В. В. Соколовский, P. Ж. Хобдабергенов, H. И. Фульман и A. T. Замулюкин

Чимкентский ордена Ленина свинцовый завод имени М. И. Калинина и Институт химических наук АН Казахской ССР

Заявители

ЭЛЕКТРОЛИЗЕР ДЛЯ РАФИНИРОВАНИЯ МЕТАЛЛОВ

iB процессе электролитического рафинирования металлов в электролизерах с амальгамными электродами большое значение имеет интенсивность перемешивания амальгамы.

Предложенное устройство электролизера позволяет значительно улучшить процесс перемешивания амальгамы в секциях эле ктролизера.

Описываемое устройство отличается от известного тем, что мешалки выполнены в виде трапециевидной формы с шестернями в нижней части.

На фиг. 1 показан предлагаемый электролизер, продольный разрез; на фиг. 2 — то, же, поперечный разрез.

Электролизер имеет корпус 1, разделенный перегородками 2 на секции: анодную 8, промежуточные 4 и катодную 5; биполярные электроды б, амальгамный анод 7, точечные торцовые катоды 8.

Биполярные электроды служат гидравлическими затворами и предотвращают смешивание электролита разных секций.

Перемешивание амальгам в секциях осуществляется мешалками, имеющими трапециевидную лопасть 9 с отверстиями и шестер.ню 10 в нижней части. Мешал ки приводятся во вращение приводом 11.

Особенностью предложенной конструкции электролизера является также полное устрапение просачивания эдеKTpo;IHTB Ilo стенке перегородки биполярного электрода вследствие того, что шестерни мешалок не заходят под перегородку. Подается амальгама из ка5 тодной части биполярного электрода в анодную циркуляцией по замкнутому кругу, благодаря возникновению выталкивающего усилия при вращении, ведущей шестерни и всасывающего усилия при вращении второй

10 ведомой шестерни. В связи в этим под перегород кой биполярного амальгамного электрода для электрического контакта между каТо lIIoII и анодной частями имеется лишь весьма узкий зазор.

15 При рафинировании металлов секции электролизера заполняют соответствующим электролпто«м и последовательным электролизом насыщают электролиты и биполярные амальгамные электроды рафинируемым металлом.

20 Например, прп рафинировании свинца секции электролпзера заливаются тетраборнохлорнокислым, x;IopHдноуксуснокислым, борноазотнокпслым и хлорнокислым растворами электролитов, не содержащих ионов свинца. На25 сыщенне 3 lPIiTpo lHToB ионами cBHII 113 IIpoBOдят электролизом с точечным катодом. Анодом при этом используют 5 — 7%-ую амальгаму свинца. Амальгамы биполярных электродов насыщают последовательным электролизом

30 после насыщения попами свинца соответствующей секции.

238792

Фиг. 1

Составитель К. Дьяконов

Редактор Г. Кузьмина Техред Л. Я. Левина Корректор Н. И. Шапошникова

Заказ 1660/3 Тираж 480 Подписное

ЦНИИПИ Когяитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Отрафинированный свинец выделяется на торцах титановых катодов в,катодной секции электролизера.

Предмет изобретения

Злектролизер,для рафинирования металло в, например свинца, состоя щий из секций с биполярными амальгамными электродами и мешалок, отлина оцийся тем, что, с целью интенсификации перемешивания амальгамы и электролита, мешалки выполнены в виде тра5 пециевидных лопастей с отверстиями, в ни>кней части которых установлены шестерни.
