Поддержка мягкой передачи обслуживания восходящей линии связи в системах тdd umts для эффективного управления мощностью и скоростью на восходящей линии связи

Поддержка мягкой передачи обслуживания восходящей линии связи в системах тdd umts для эффективного управления мощностью и скоростью на восходящей линии связи

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Нижеследующее описание относится, в целом, к беспроводной связи и, в частности, к обеспечению мягкой передачи обслуживания восходящей линии связи пользовательского устройства с использованием виртуального активного набора в беспроводной среде универсальной системы мобильной связи.

Уровень техники

Системы беспроводной связи стали основным средством связи для большинства людей по всему миру. Беспроводные устройства связи становятся все компактнее и мощнее для удовлетворения нужд потребителей и для повышения портативности и удобства. Повышение мощности обработки в мобильных устройствах, например сотовых телефонах, привело к повышению требований, предъявляемых к системам беспроводных сетей связи. Такие системы обычно не столь легко обновлять, как сотовые устройства, осуществляющие связь через их посредство. По мере расширения возможностей мобильного устройства может быть затруднительно поддерживать более старую систему беспроводной сети таким образом, чтобы облегчать полную эксплуатацию возможностей нового и усовершенствованного беспроводного устройства.

В частности, методы на основе частотного разделения обычно предусматривают деление спектра на отдельные каналы путем разбиения его на участки одинаковой ширины полосы частот, например, частотный диапазон, выделенный для беспроводной связи, можно разбить на 30 каналов, каждый из которых может нести речевой сигнал или, при осуществлении цифровых услуг, цифровые данные. Каждый канал можно единовременно назначить только одному пользователю. Один известный вариант представляет собой метод ортогонального частотного разделения, который позволяет эффективно делить всю ширину полосы частот системы на множественные ортогональные поддиапазоны. Эти поддиапазоны также называются тонами, несущими, поднесущими, бинами и/или частотными каналами. Каждый поддиапазон связан с поднесущей, которую можно модулировать данными. Согласно методам на основе временного разделения диапазон делится во временном измерении на последовательные кванты времени или временные интервалы. Каждому пользователю канала предоставляется квант времени для передачи и приема информации в циклическом режиме. Например, в любое данное время пользователю предоставляется доступ к каналу в течение короткого отрезка времени (пакета). Затем доступ предоставляется другому пользователю, которому выделяется короткий отрезок времени для передачи и приема информации. Цикл "последовательного предоставления доступа" продолжается и, в конце концов, каждый пользователь получает множественные отрезки времени передачи и приема.

Методы на основе кодового разделения обычно предусматривают передачу данных на нескольких частотах, доступных в любое время в диапазоне. В общем случае, данные цифруются и распределяются по общей полосе частот, причем множественные пользователи могут совместно использовать канал, и соответствующим пользователям можно назначать уникальный код последовательности. Пользователи могут передавать на одном и том же широкополосном участке спектра, причем сигнал каждого пользователя распределяется по всему диапазону посредством соответствующего уникального расширяющего кода. Этот метод может обеспечивать совместное использование, в котором один или несколько пользователей могут одновременно передавать и принимать. Такого совместного использования можно добиться посредством цифровой модуляции с расширением по спектру, в которой поток битов пользователя кодируется и распределяется по очень широкому каналу псевдослучайным образом. Приемник призван распознавать соответствующий уникальный код последовательности и снимать рандомизацию для сбора битов конкретного пользователя согласованным образом.

Типичная сеть беспроводной связи (например, использующая методы частотного, временного и кодового разделения) включает в себя одну или несколько базовых станций, которые обеспечивают зону покрытия, и один или несколько мобильных (например, беспроводных) терминалов, которые могут передавать и принимать данные в зоне покрытия. Типичная базовая станция может одновременно передавать несколько потоков данных для широковещательных, многоадресных и/или одноадресных услуг, причем поток данных это поток данных, в независимом приеме которого может быть заинтересован мобильный терминал. Мобильный терминал в зоне покрытия базовой станции может быть заинтересован в приеме одного, более чем одного или всех потоков данных, переносимых составным потоком. Аналогично, мобильный терминал может передавать данные на базовую станцию или другой мобильный терминал. Такая связь между базовой станцией и мобильным терминалом или между мобильными терминалами может ухудшаться в силу изменений канала и/или изменений мощности помехи. Например, вышеупомянутые изменения могут влиять на диспетчеризацию базовой станции, управление мощностью и/или прогнозирование скорости для одного или нескольких мобильных терминалов.

Традиционные системы TDD UMTS не поддерживают мягкую передачу обслуживания на восходящей линии связи, которая может вызывать нежелательную помеху в соседнем секторе в ходе передачи мощности от пользовательского устройства в свой обслуживающий сектор. Выведенный сектор не имеет ресурсов в традиционной системе для снижения мощности пользовательского устройства, создающего помеху, поскольку пользовательское устройство, создающее помеху, не прослушивает передачи, отличные от передач из своего обслуживающего сектора. Таким образом, существует необходимость в системе и/или способе повышения пропускной способности в таких системах беспроводной сети.

Сущность изобретения

Ниже представлена упрощенная сводка одного или нескольких вариантов осуществления для обеспечения понимания основ таких вариантов осуществления. Эта сущность изобретения не является исчерпывающим обзором всех возможных вариантов осуществления, и не призвана ни указывать ключевые или критические элементы всех вариантов осуществления, ни ограничивать объем некоторых или всех вариантов осуществления. Ее единственной целью является представление некоторых концепций одного или нескольких вариантов осуществления в упрощенной форме в качестве прелюдии к более подробному описанию, которое приведено ниже.

Согласно одному или нескольким вариантам осуществления и соответствующему их раскрытию описаны различные аспекты в связи с поддержкой мягкой передачи обслуживания восходящей линии связи в среде беспроводной связи TDD UMTS. Согласно одному аспекту виртуальный активный набор (VAS) для каждого пользовательского устройства может генерироваться со стороны сети среды связи, и секторы, указанные в каждом VAS, могут быть включены в соответствующие списки. Секторы в VAS пользовательского устройства могут дополнительно снабжаться скремблирующим кодом и назначениями ресурсов (например, временными интервалами, каналами, и т.д.) из номинального сектора, обслуживающего пользовательское устройство, эту информацию можно использовать при попытке приема и демодуляции сигналов восходящей линии связи от пользовательского устройства на всех базовых станциях из его VAS. Дополнительно такие ресурсы можно использовать для передачи команд управления мощностью и обратной активности в пользовательское устройство по нисходящей линии связи.

Согласно еще одному аспекту способ осуществления мягкой передачи обслуживания в среде беспроводной связи может содержать этапы, на которых оценивают виртуальный активный набор (VAS) пользовательского устройства на базовой станции сектора, причем VAS содержит список секторов, способных принимать и демодулировать передачи пользовательского устройства, снабжают все секторы, указанные в VAS, информацией назначения каналов и ресурсов, связанной с пользовательским устройством, и скремблирующим кодом, используемым пользовательским устройством, и принимают и демодулируют сигналы связи от пользовательского устройства во всех секторах, указанных в VAS. Способ может дополнительно содержать этап, на котором передают команды управления мощностью и команды обратной активности в пользовательское устройство от всех секторов, указанных в VAS. Дополнительно способ может содержать этапы, на которых идентифицируют пользовательское устройство, вызывающее помеху в секторе, указанный в его VAS, и обеспечивают команду управления мощностью или обратной активности от выведенного сектора для снижения мощности передачи или скорости передачи данных в пользовательском устройстве и ослабления помехи.

Согласно еще одному аспекту устройство, облегчающее мягкую передачу обслуживания восходящей линии связи в среде беспроводной связи, может содержать память на базовой станции, в которой хранится информация, относящаяся к пользовательскому устройству, совместно со списком секторов, в котором указана базовая станция, и процессор, который анализирует информацию, хранящуюся в памяти, обрабатывает информацию, принятую от пользовательского устройства, с использованием скремблирующего кода, назначенного пользовательскому устройству, и инициирует передачу команд управления мощностью и обратной активности в пользовательское устройство. Список секторов может содержать список всех секторов, пытающихся принимать и демодулировать сигналы от пользовательского устройства, включая номинальный сектор, который назначает скремблирующий код и ресурсы связи пользовательскому устройству. Все секторы в списке секторов могут передавать, по меньшей мере, одну из команд управления мощностью и обратной активности в пользовательское устройство с использованием скремблирующего кода номинального сектора. Дополнительно процессор может идентифицировать пользовательское устройство как агрессивное, когда пользовательское устройство передает на уровне мощности, превышающем заранее определенный порог, и вызывает помеху на базовой станции сектора, и может инициировать передачу команды управления мощностью или обратной активности в агрессивное пользовательское устройство, предписывающей агрессивному пользовательскому устройству снизить мощность передачи или скорость передачи данных ниже заранее определенного порога для ослабления помехи.

Согласно еще одному аспекту устройство, облегчающее поддержку мягкой передачи обслуживания восходящей линии связи в среде беспроводной связи, может содержать средство оценивания виртуального активного набора (VAS) для пользовательского устройства, причем VAS содержит список всех секторов, способных принимать и демодулировать сигналы от пользовательского устройства, и средство передачи команд управления мощностью и обратной активности в пользовательское устройство от всех секторов, указанных в VAS. Устройство может дополнительно содержать средство обнаружения агрессивного пользовательского устройства, которое передает на уровне мощности, превышающем заранее определенный порог, и вызывает помеху на базовой станции сектора, и базовая станция, испытывающая помеху, может передавать команду управления мощностью или обратной активности, предписывающую пользовательскому устройству снизить мощность передачи или скорость передачи данных и ослабить помеху на базовой станции сектора, подвергшейся агрессии. Кроме того, устройство может содержать средство мониторинга способности совокупности секторов принимать и демодулировать сигналы от пользовательского устройства, и средство периодического обновления VAS, по меньшей мере, частично, на основании информации, генерируемой средством мониторинга.

Согласно еще одному аспекту предусмотрен компьютерно-считываемый носитель информации, на котором хранятся компьютерно-выполняемые инструкции для генерации списка секторов на базовой станции, который содержит идентификаторы всех секторов, способных принимать и демодулировать сигналы от пользовательского устройства, и передачи команд управления мощностью и обратной активности в пользовательское устройство от всех секторов, указанных в списке секторов. Компьютерно-считываемый носитель информации может дополнительно содержать инструкции для идентификации пользовательского устройства, вызывающего помеху в секторе, указанном в его списке секторов, и для передачи команды управления мощностью или обратной активности от сектора, в котором создана помеха, в пользовательское устройство, вызывающее помеху, причем команда предписывает пользовательскому устройству передавать на более низком уровне мощности или на более низкой скорости передачи данных. Дополнительно компьютерно-считываемый носитель информации может содержать инструкции для периодического обновления списка секторов на основании, по меньшей мере, частично, измерений, связанных со способностью совокупности секторов принимать и демодулировать сигналы связи от пользовательского устройства.

Согласно еще одному аспекту предусмотрен процессор на базовой станции, который выполняет инструкции для мягкой передачи обслуживания восходящей линии связи в среде беспроводной связи, причем инструкции содержат анализ виртуального активного набора (VAS), содержащего список всех секторов, способных осуществлять связь с пользовательским устройством, проверку, что базовая станция указана в VAS пользовательского устройства, прием и демодуляцию сигналов связи от пользовательского устройства и передачу команд управления мощностью и обратной активности в пользовательское устройство. Процессор может дополнительно выполнять инструкции для передачи сигналов данных в пользовательское устройство, если базовая станция находится в номинальном секторе пользовательского устройства, и для использования скремблирующего кода и ресурсов связи, назначенных пользовательскому устройству номинальным сектором, если базовая станция не находится в номинальном секторе пользовательского устройства.

Для решения вышеизложенных и связанных задач один или несколько вариантов осуществления содержат признаки, полностью описанные ниже и частично указанные в формуле изобретения. Нижеследующее описание и прилагаемые чертежи детально раскрывают некоторые иллюстративные аспекты одного или нескольких вариантов осуществления. Однако эти аспекты указывают лишь некоторые из возможных путей применения принципов различных вариантов осуществления, и описанные варианты осуществления призваны включать в себя все подобные аспекты и их эквиваленты.

Краткое описание чертежей

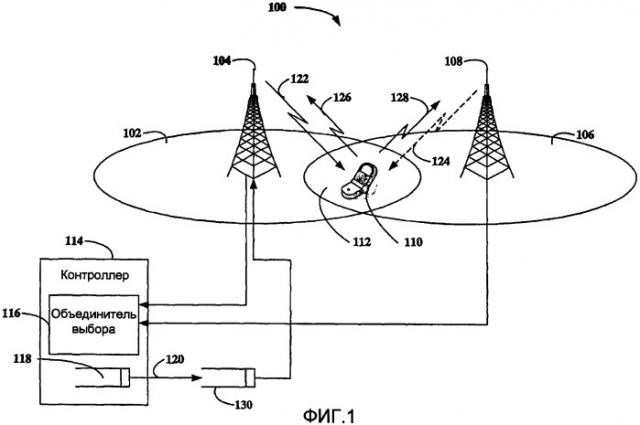

Фиг.1 - система, в которой мягкая передача обслуживания восходящей линии связи возможна в среде беспроводной связи cdma2000 1x с усовершенствованием только передачи данных (EvDO).

Фиг.2 - система, облегчающая связь в среде связи TDD UMTS согласно стандарту TDD UMTS.

Фиг.3 - система беспроводной связи множественного доступа согласно одному или нескольким вариантам осуществления.

Фиг.4 - способ обеспечения мягкой передачи обслуживания восходящей линии связи в среде беспроводной связи TDD UMTS с использованием виртуального активного набора (VAS) согласно одному или нескольким аспектам.

Фиг.5 - способ передачи информации в среде связи TDD UMTS с использованием VAS согласно одному или нескольким описанным здесь аспектам.

Фиг.6 - способ генерации физического канала, предназначенного для передачи информации управления мощностью и скоростью для пользовательского устройства в среде беспроводной связи TDD UMTS, согласно различным изложенным здесь аспектам.

Фиг.7 - способ управления системной нагрузкой в среде беспроводной связи TDD UMTS согласно различным аспектам.

Фиг.8 - пользовательское устройство, облегчающее осуществление мягкой передачи обслуживания восходящей линии связи в среде беспроводной связи TDD UMTS, согласно одному или нескольким описанным здесь вариантам осуществления.

Фиг.9 - система, облегчающая мягкую передачу обслуживания восходящей линии связи в среде беспроводной связи TDD UMTS согласно одному или нескольким изложенным здесь аспектам.

Фиг.10 - среда беспроводной сети, которую можно использовать в связи с различными описанными здесь системами и способами.

ПОДРОБНОЕ ОПИСАНИЕ

Различные варианты осуществления описаны ниже со ссылкой на чертежи, снабженные сквозной системой обозначений. В нижеследующем описании, в целях объяснения, многочисленные конкретные детали изложены для обеспечения полного понимания одного или нескольких вариантов осуществления. Очевидно, однако, что такие варианты осуществления можно реализовать на практике без этих конкретных деталей. В других примерах общеизвестные конструкции и устройства показаны в виде блок-схемы для облегчения описания одного или нескольких вариантов осуществления.

Используемые в этой заявке термины "компонент", "система" и т.п. следует рассматривать в связи с компьютерной сущностью, представляющей собой оборудование, оборудование в сочетании с программным обеспечением, программное обеспечение или выполняющиеся программы. Например, компонент может представлять собой, но без ограничения, процесс, выполняющийся на процессоре, процессор, объект, выполняемый модуль, поток выполнения, программу и/или компьютер. Один или несколько компонентов могут располагаться в процессе и/или потоке выполнения, и компонент может размещаться на одном компьютере и/или может быть распределенным между двумя или более компьютерами. Кроме того, эти компоненты могут выполняться с различных компьютерно-считываемых носителей информации, на которых могут храниться различные структуры данных. Компоненты могут осуществлять связь посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, имеющим один или несколько пакетов данных (например, данные из одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе, и/или по сети, например, Интернету, с другими системами посредством сигнала).

Кроме того, различные варианты осуществления описаны здесь применительно к абонентской станции. Абонентскую станцию также можно называть системой, абонентским устройством, мобильной станцией, мобильным устройством, удаленной станцией, точкой доступа, базовой станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом или пользовательским оборудованием. Абонентская станция может представлять собой сотовый телефон, радиотелефон, телефон протокола инициирования сеанса (SIP), станцию беспроводной местной системы связи (WLL), карманный персональный компьютер (КПК), карманное устройство, имеющее способность к беспроводной связи, или иное устройство обработки, подключенное к беспроводному модему.

Кроме того, различные описанные здесь аспекты или признаки можно реализовать в виде способа, устройства или изделия производства с использованием стандартных методов программирования и/или конструирования. Используемый здесь термин "изделие производства" призван охватывать компьютерную программу, доступную из компьютерно-считываемого устройства, носителя информации или среды. Например, компьютерно-считываемые носители информации могут включать в себя, но без исключения, магнитные запоминающие устройства (например, жесткий диск, флоппи-диск, магнитные полоски…), оптические диски (например, компакт-диск (CD), цифровой универсальный диск (DVD)…), смарт-карты и устройства флэш-памяти (например, карту, линейку, ключ…).

Согласно различным аспектам здесь описаны системы и способы, облегчающие мягкую передачу обслуживания на восходящей линии связи в системах TDD UMTS. Мягкая передача обслуживания восходящей линии связи является полезной особенностью систем CDMA для облегчения управления мощностью передачи пользовательского устройства, чтобы остаточная частота кадровой ошибки (FER) на контроллере сети была равна конкретно установленному значению. Это позволяет пользовательскому устройству передавать на минимальной мощности, что позволяет ему достигать этой заданной FER на контроллере сети без ненужной растраты мощности и без нежелательного увеличения помехи в своем собственном секторе или соседних секторах. Кроме того, мягкая передача обслуживания восходящей линии связи позволяет каждому отдельному принимающему сектору управлять системной нагрузкой, передавая информацию, относящуюся к обратной активности. Таким образом, пользовательские устройства могут принимать информацию, относящуюся к системной нагрузке, и определяющую, должно ли данное пользовательское устройство снизить свою скорость передачи данных для снижения уровня помехи (RoT). Соответственно различные изложенные здесь аспекты описывают алгоритм, позволяющий реализовать мягкую передачу обслуживания восходящей линии связи в системах TDD UMTS. Дополнительно такие системы и способы применимы к версиям TDD UMTS с низкой скоростью передачи элементарной посылки (с низкой чиповой скоростью) (LCR), а также с высокой скоростью передачи элементарной посылки (с высокой чиповой скоростью) (HCR).

На фиг.1 показана система 100, в которой мягкая передача обслуживания возможна в среде беспроводной связи cdma2000 1x с усовершенствованием только передачи данных (EvDO). Показано, что первый сектор 102 на первой базовой станции 104 имеет зону покрытия, которая перекрывается со вторым сектором 106 на второй базовой станции 108. Первая базовая станция 104 и вторая базовая станция 108 может быть или не быть одной и той же базовой станцией. Показано, что пользовательское устройство 110 находится в области перекрытия 112. Эта область является областью мягкой передачи обслуживания в случае, когда первая базовая станция 104 отлична от второй базовой станции 108 или является областью мягчайшей передачи обслуживания в случае, когда первая базовая станция 104 совпадает со второй базовой станцией 108. Соответственно первый сектор 102 и второй сектор 106 входят в активный набор пользовательского устройства 110. В случае, когда первая базовая станция 104 и вторая базовая станция 108 являются разными базовыми станциями, показано, что контроллер 114 базовых станций содержит объединитель выбора 116, который объединяет трафик восходящей линии связи от базовых станций 104 и 108. Дополнительно контроллер 114 содержит очередь 118, в которой временно хранятся пакеты данных для передачи по нисходящей линии связи. Базовая станция 104 (например, передающая базовая станция в этой иллюстрации) связана с очередью 130. Данные 120 нисходящей линии связи передаются между очередями 118 и 130 на базовую станцию 104, которая, в свою очередь, передает данные на пользовательское устройство 110. Информация 122 нисходящей линии связи может передаваться с базовой станции 104 на пользовательское устройство 110 и может содержать данные нисходящей линии связи, информацию управления мощностью восходящей линии связи и информацию обратной активности. Очевидно, что базовая станция 108 может передавать сигнал 124, содержащий информацию управления мощностью, а также информацию обратной активности, но не может передавать данные нисходящей линии связи. Пользовательское устройство 110 может осуществлять связь с базовыми станциями 104 и 108, передавая сигналы 126 и 128 восходящей линии связи соответственно, которые могут содержать данные, а также информацию обслуживающей соты. Очевидно, что сигналы 126 и 128 могут быть идентичными (например, могут быть одним и тем же сигналом, передаваемым на обе базовые станции 104 и 108).

На нисходящей линии связи традиционной системы EvDO единичный сектор (например, сектор 102) является "обслуживающим сектором", тогда как передачи пользовательского устройства на восходящей линии связи демодулируются и декодируются всеми секторами в активном наборе пользовательского устройства. Поскольку передачи пользовательского устройства на восходящей линии связи демодулируются и декодируются всеми секторами в активном наборе пользовательского устройства, пользовательское устройство может выбрать любой из этих секторов в качестве "обслуживающего сектора". В EvDO операция указания осуществляется посредством «крышки» управления скоростью передачи данных (DRC). Поэтому изменение крышки DRC в EvDO приводит к смене обслуживающего сектора, которое может сопровождаться изъятием пакетов из очереди и постановки их в очередь в буферах передачи секторов. Отвергнутый сектор удаляет из очереди это пользовательское устройство в своем буфере передачи, а новый обслуживающий сектор ставит в очередь данные пользовательского устройства в своем буфере передачи. Операция удаления из очереди/постановки в очередь может производиться быстрее или медленнее в зависимости от реализации. Например, очереди пакетных данных могут поддерживаться на контроллере, а их копия - на обслуживающем секторе. При выборе нового сектора очередь нового сектора может наполняться из контроллера или из старого обслуживающего сектора, поскольку старый обслуживающий сектор может располагаться географически вблизи нового обслуживающего сектора (например, если оба секторы принадлежат одной и той же соте). Две задержки, а именно SoftHandoffDelay и SofterHandoffDelay можно использовать, чтобы пользовательское устройство могло оценить "затраты" (временные) на смену обслуживающего сектора. Такие оценочные значения могут использоваться алгоритмом повторного указания пользовательского устройства для выбора надлежащего гистерезиса, управляющего алгоритмом.

Таким образом, на фиг.1 показаны передача и прием сигналов нисходящей линии связи и восходящей линии связи в системе EvDO. Согласно фигуре только один сектор (сектор 102) передает данные трафика по нисходящей линии связи для данного пользователя. Однако все секторы в активном наборе пользовательского устройства передают команды управления мощностью восходящей линии связи в своих соответствующих передачах нисходящей линии связи для управления мощностью передачи пользовательского устройства для достижения эффективного PER 1% на выходе объединителя выбора 116 контроллера 114. Кроме того, все секторы в активном наборе пользовательского устройства 110 могут передавать команды обратной активности в своих соответствующих передачах нисходящей линии связи для управления скоростью передачи данных пользовательского устройства для достижения уровня, который не противоречит максимальной допустимой нагрузке восходящей линии связи. Команды управления скоростью, посредством бита обратной активности, могут управлять системной нагрузкой (RoT), воспринимаемой каждым сектором в активном наборе пользовательского устройства. Такие команды содержат один бит, который указывает, превышает ли системная нагрузка, воспринимаемая конкретным сектором, желательное пороговое значение.

Заметим, что для интерпретации команд управления мощностью и скоростью можно использовать разные правила. Радиоинтерфейс EvDO определяет правила, которым должно следовать пользовательское устройство после приема команд управления мощностью и обратной активности. Кратко, для команд управления мощностью используется правило "OR of downs". Это правило предполагает, что, пока существует хотя бы один сектор, указывающий команду управления мощностью "вниз", пользовательское устройство должно снижать свою мощность передачи, чтобы, по крайней мере, этот сектор мог правильно принять передачу пользовательского устройства. Напротив, для команд обратной активности применяется правило "OR of busy". Аналогично, это правило предполагает, что, пока существует хотя бы один сектор, указывающий, что системная нагрузка слишком высока, пользовательское устройство будет инициировать некую процедуру для снижения своей скорости передачи данных и, таким образом, статистически снижать системную нагрузку.

На фиг.2 показана система 200, обеспечивающая связь в среде связи TDD UMTS согласно стандарту TDD UMTS. Современные системы TDD UMTS не предусматривают мягкую передачу обслуживания восходящей линии связи в силу самого стандарта и реализации абонентских устройств и сетевой инфраструктуры.

Согласно фигуре первый сектор 202 сети принадлежит первой базовой станции 204 и перекрывается со вторым сектором 206 сети, принадлежащим второй базовой станции 208. Показано, что пользовательское устройство 210 находится в области 212, где секторы 202 и 206 перекрываются. Согласно фигуре сектор 202 является обслуживающим сектором для пользовательского устройства 210 и, таким образом, передает данные нисходящей линии связи с контроллера 214, который содержит очередь 216, аналогичную очереди, описанной со ссылкой на фиг.1. Контроллер 214, посредством очереди 216 передает по нисходящей линии связи пакетные данные 218 в другую очередь 224, связанную с сектором 202 и/или базовой станцией 204. Затем информация нисходящей линии связи передается с базовой станции обслуживающего сектора 204 на пользовательское устройство 210 посредством сигнала 220, содержащего данные нисходящей линии связи, а также информацию управления мощностью восходящей линии связи. Затем пользовательское устройство 210 может передавать информацию по восходящей линии связи 222, каковые данные могут передаваться с помощью уникального скремблирующего кода обслуживающего сектора. Таким образом, хотя показано, что сигнал 222 передается на базовую станцию 204 и базовую станцию 208, только базовая станция 204 (например, базовая станция обслуживающего сектора) декодирует передачу данных восходящей линии связи.

Основной характеристикой передачи и приема в системе TDD UMTS является скремблирующий код, используемый для передачи данных на пользовательское устройство и с него. Такие коды обычно имеют 16 элементарных посылок (чипов) в длину и полностью определяют сектор, в результате чего каждый сектор в системе может иметь уникальный скремблирующий код, связанный с его передачами. Таким образом, тот же самый скремблирующий код, который используется для передач нисходящей линии связи от сектора 202, может использоваться пользовательским устройством 210 для своих передач.

Согласно фиг.2 существует единственная линия связи на нисходящей линии связи и на восходящей линии связи, соединяющая сторону сети с пользовательским устройством 210 в данное время. Это так, несмотря на тот факт, что пользовательское устройство 210 находится в зоне покрытия обоих секторов 202 и 206. В такой традиционной системе UMTS не предусмотрена мягкая передача обслуживания на восходящей линии связи (в отличие от системы EvDO) и также не предусмотрено многосекторное управление мощностью или скоростью для регулировки мощности или скорости передачи пользовательского устройства. Сектор, скремблирующий код которого используется для передачи, можно именовать "номинальным сектором", который является единственным важным сектором для пользовательского устройства в типичной среде связи TDD UMTS. Передовые методы многопользовательского обнаружения (AMUD) могут обеспечивать прием передач пользовательского устройства секторами, отличными от номинального сектора. Дополнительно секторы, скремблирующие коды которых отличаются от используемого пользовательским устройством, но которые все же пытаются принимать и демодулировать сигнал пользовательского устройства, можно именовать "секторами AMUD".

Чтобы от сектора 206 можно было ожидать, что он способен демодулировать и декодировать передачу пользовательского устройства, пользовательское устройство 210 должно передавать с использованием скремблирующего кода, уникального для сектора 206. Реализация пользовательского устройства, одновременно осуществляющего связь посредством более чем одного сектора, может иметь место в следующих двух сценариях. Согласно первому сценарию пользовательское устройство может передавать данные, скремблированные с использованием соответствующих скремблирующих кодов каждого из секторов, для чего требуется более чем один модулятор и в связи с чем пользовательское устройство должно использовать ресурсы восходящей линии связи в более чем одном секторе. Однако такой сценарий непрактичен в том отношении, что использование совокупности модуляторов в пользовательском устройстве может отрицательно сказываться на бюджете линии связи, связанной с пользовательским устройством. Например, пользовательское устройство, осуществляющее связь одновременно с двумя секторами и использующее соответствующие скремблирующие коды, связанные с ними, может снижать бюджет восходящей линии связи на 3 дБ.

Согласно второму сценарию передачи пользовательского устройства с использованием конкретного скремблирующего кода может демодулировать не только сектор, которому назначен скремблирующий код, но также секторы, способные принимать передачи пользовательского устройства. В этом сценарии сектор принимает сигналы ото всех пользовательских устройств, выделенных его скремблирующему коду, а не только от пользовательских устройств, которые могут находиться в пределах прямой видимости на его периметре и которые используют скремблирующий код другого сектора.

На фиг.3 показана система 300 беспроводной связи множественного доступа, которую, например, можно использовать в связи с одним или несколькими изложенными здесь вариантами осуществления. 3-секторная базовая станция 302 включает в себя множественные группы антенн, одна из которых включает в себя антенны 304 и 306, другая включает в себя антенны 308 и 310 и третья включает в себя антенны 312 и 314. На фигуре показано только две антенны для каждой группы антенн, однако для каждой группы антенн можно использовать большее или меньшее количество антенн, причем наборы приемных и передающих антенн не обязаны иметь равное количество антенн. Например, конкретный/ая сектор или сота может использовать две приемные антенны и одну передающую антенну, или наоборот, или три передающие антенны и две приемные антенны и т.д. Дополнительно секторы не обязаны иметь равные количества антенн по отношению друг к другу. Например, первый сектор может использовать две приемные антенны и две передающие антенны, второй сектор может использовать две приемные антенны и одну передающую антенну, третий сектор может использовать одну приемную антенну и одну передающую антенну, и т.д. т.е. в данном секторе можно использовать любую комбинацию количеств и типов передающих и/или приемных антенн, что очевидно специалисту в данной области техники.

Мобильное устройство 316 осуществляет связь с антеннами 312 и 314, причем антенны 312 и 314 передают информацию в мобильное устройство 316 по прямой линии 320 связи и принимают информацию от мобильного устройства 316 по обратной линии 318 связи. Мобильное устройство 322 осуществляет связь с антеннами 304 и 306, причем антенны 304 и 306 передают информацию в мобильное устройство 322 по прямой линии 326 связи и принимают информацию от мобильного устройства 322 по обратной линии 324 связи.

Каждая группа антенн и/или область, в которой они призваны осуществлять связь, часто именуется сектором базовой станции 302. В иллюстрируемом варианте осуществления группы антенн предназначены для осуществления связи с мобильными устройствами в секторе зоны покрытия базовой станции 302. При осуществлении связи по прямым линиям связи 320 и 326 передающие антенны базовой станции 302 могут использовать методы направленной передачи для повышения отношения сигнал/шум прямых линий связи для разных мобильных устройств 316 и 322. Дополнительно базовая станция, использующая направленную передачу для передачи на мобильные устройства, произвольно распределенные по ее зоне покрытия, создает меньшую помеху для мобильных устройств в соседних сотах/секторах, чем базовая станция, передающая через одну антенну на все мобильные устройства в своей зоне покрытия. Базовая станция может быть стационарной станцией, используемой для связи с терминалами, и также может именоваться точкой доступа, узлом B или каким-либо иным термином. Мобильное устройство также можно называть мобильной станцией, пользовательским оборудованием (UE), беспроводным устройством связи, терминалом, терминалом доступа, пользовательским устройством или каким-либо иным термином. Описанное здесь пользовательское устройство и т.п. может представлять собой, например, сотовый телефон, смартфон, портативный компь
