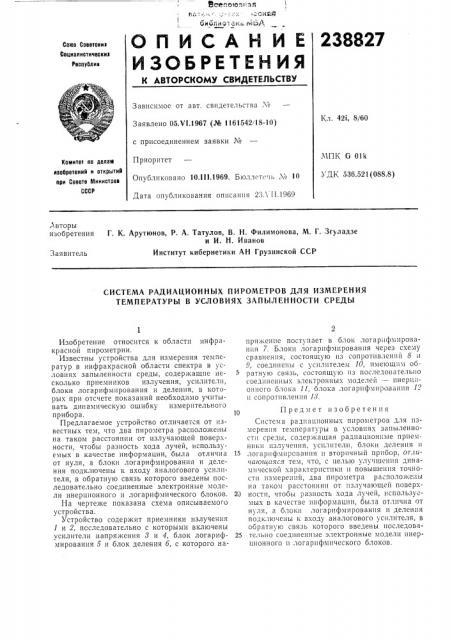

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

Согов COSBTCKHl

Социалистическив

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 42г, 8/60

Заявлено 05.VI.1967 (№ 1161542/18-10) с присоединением заявки №

Приоритет

МПК G Olk

УДК 536.521(088.8) Комитет по делам лаобретеиий и открытий при Совете в1ииистпов

СССР

Опубликовано 10.111.1969. Бюллете Ib ¹ 10

Дата опубликования описания 23Л II.1969

Авторы изобретения

Г. К. Арутюнов, P А. Татулов, В. Н. Филимонова, М. Г. Згуладзе и И. Н. Иванов

Институт кибернетики АН Грузинской ССР

Заявитель

СИСТЕМА РАДИАЦИОННЫХ ПИРОМЕТРОВ ДЛЯ ИЗМЕРЕНИЯ

ТЕМПЕРАТУРЫ В УСЛОВИЯХ ЗАПЫЛЕННОСТИ СРЕДЫ

Изобретение относится к области инфракрасной пирометрии.

Известны устройства для измерения температур в инфракрасной области спектра в условиях запыленности среды, содержaùèå несколько приемников излучения, усилители, блоки логарифмирования и деления. в которых при отсчете показаний необходимо учитывать динамическую ошибку измерительного прибора.

Предлагаемое устройство отличается от известных тем, что два пирометра расположены на таком расстоянии от излучающей поверхности, чтобы разность хода лучей, используемых в качестве информации, была отлична от нуля, а блоки логарифмирования и деления подключены к входу аналогового усилителя, в обратную связь которого введены последовательно соединенные электронные модели инерционного и логарифмического блоков.

На чертеже показана схема описываемого устройства.

Устройство содержит приемники излучения

1 и 2, последовательно с которыми включены усилители напряжения 3 и 4, блок логарифмирования 5 и блок деления б, с которого напря жение 11ocTI пает B б IOh логарггф гирования 7. Блоки логарифмирования через схему сравнения, состоящую из сопротивлений 8 и

9, соединены с усилителем 10, имеющим обратную связь, состоящую из последовательно соединенных электронных моделей — инерц гонного блока 11, блока логарифмирования 1 и сопротивления 18.

10 Предмет изобретения

Система радиационных пирометров для измерения температуры в условиях запыленности среды, содержащая радиационг ые приемники излучения, усилители, блоки деления и

15 логарифмирования и вторичный прибор, от.гигаюгцаяся тем, что, с целью улучшения динамической характеристики и повышения точности измерений, два пирометра расположе;гы иа таком расстоянии от излучающей поверх20 ности, чтобы разность хода лучей, используемых в качестве информации, была отлична оТ нуля, а блоки логарифмирования и деления подключены к входу аналогового усилителя, в обратную связь которого введены иоследова25 тельно соединенные электронные модели инерционного и логарифмического блоков.
