Подушечное пружинное устройство

Подушечное пружинное устройство

Иллюстрации

Показать все

Реферат

Изобретение относится к подушечному пружинному устройству, в частности для обитых материей подушек, матрацев и т.п., содержащему несколько подушечных пружинных элементов, а также к подушечному элементу, содержащему такое подушечное пружинное устройство.

Подушечное пружинное устройство вышеупомянутого типа известно из международной патентной заявки WP 2004/086915 А1. Подушечное пружинное устройство содержит несколько подушечных пружинных элементов соответственно с одной верхней и одной нижней опорными пластинами, а также размещенный между ними пружинный элемент. Опорные пластины этих подушечных пружинных элементов выполнены в виде рамки или кольца и имеют выполненные на них пружинные рычаги, которые проходят радиально вовнутрь и подобно воронкам к общему центру. Образованные таким образом подушечные пружинные элементы могут окружаться конструкцией оболочки, изготовленной, например, из вспененного материала, с получением матраца. Эта конструкция оболочки заключает в себе как пружинные рычаги, так и средину каждого подушечного пружинного элемента. Таким образом, во вспененном материале для каждого подушечного пружинного элемента необходимо создать отдельное приемное место.

Описанные выше подушечные пружинные элементы, которые известны из документа WP 2004/086915 А1, обладают рядом недостатков. Например, для того чтобы добиться комфорта за счет упругости, из-за наличия пружинных рычагов, которые проходят радиально вовнутрь, требуется определенная общая высота подушечных пружинных элементов. Поэтому подушечные пружинные элементы, известные из документа WP 2004/086915 А1, не подходят для подушечного элемента, который в направлении высоты является относительно тонким, например, для подушки сиденья, обитой подушки для кресел и т.п.

Кроме того, недостатком является и то, что для образования матраца подушечные пружинные элементы в соответствии с WP 2004/086915 А1 необходимо размещать в приемниках, которые необходимо предусмотреть отдельно для каждого подушечного пружинного элемента во вспененном материале матраца, как в случае пружинного матраца с карманами. При этом не только изготовление матраца, содержащего подушечный пружинный элемент в соответствии с WP 2004/086915 А1, является крайне сложным и дорогостоящим, но и такая конструкция является не очень гибкой для обращения и труднодоступной без разрушения в случае ремонта.

Исходя из описанных выше известных технических решений в основу изобретения поставлена задача создать подушечное пружинное устройство, которое устраняет вышеупомянутые недостатки и, кроме того, может очень гибко использоваться и при этом легко и дешево изготавливаться.

Поставленная задача решается за счет того, что предлагается подушечное пружинное устройство, в частности для обитых материей подушек, матрацев и т.п., содержащее несколько соседних подушечных пружинных элементов, в котором подушечные пружинные элементы соединяются посредством упругого соединительного устройства для образования общего блока.

Предлагаемое подушечное пружинное устройство отличается своим упругим соединительным элементом. Этот упругий соединительный элемент соединяет отдельные подушечные пружинные элементы подушечного пружинного устройства для образования общего блока, причем этот блок не является жестким, т.е. фиксированным, а довольно гибок. Образованное таким образом подушечное пружинное устройство можно простым способом размещать на самых разных основаниях, и его можно использовать для образования нижней пружинной подушки матраца, обитой материей подушки и т.п. и для образования внутренней пружинной подушки матраца, обитой материей подушки и т.п.

Предлагаемое подушечное пружинное устройство можно осуществить по-разному. В первом альтернативном варианте осуществления изобретения для образования общего блока подушечные пружинные устройства можно соединять между собой посредством связующего элемента, причем связующий элемент соответственно находится в зоне нулевой линии каждого подушечного пружинного элемента. Во втором альтернативном варианте осуществления изобретения для образования общего блока подушечные пружинные элементы можно разместить в карманах тканевого или текстильного полотнища, которое соединяет их между собой. Описание этих двух вариантов осуществления изобретения приводится ниже.

В соответствии с первым альтернативным вариантом осуществления предлагается подушечное пружинное устройство, в частности для обитых материей подушек, матрацев и т.п., содержащее несколько соседних подушечных пружинных элементов, в котором каждый подушечный пружинный элемент образован первой пружинной деталью и второй пружинной деталью и в котором связующий элемент, который соединяет подушечные пружинные элементы между собой для образования общего блока, находится между первой и второй пружинными деталями каждого подушечного пружинного элемента.

Предлагаемое подушечное пружинное устройство состоит из нескольких подушечных пружинных элементов с одной стороны и связующего элемента, который соединяет подушечные пружинные элементы между собой для образования общего блока, с другой. Посредством этого связующего элемента отдельные подушечные пружинные элементы можно надежно фиксировать в соответствующем положении относительно друг друга. Благодаря связующему элементу относительное смещение подушечных пружинных элементов невозможно.

В соответствии с изобретением каждый подушечный пружинный элемент состоит из первой пружинной детали и второй пружинной детали. В данном случае в собранном состоянии первая пружинная деталь находится над связующим элементом, а вторая пружинная деталь находится под связующим элементом. Иными словами, связующий элемент размещен между первой и второй пружинными деталями каждого подушечного пружинного элемента.

Для соединения обеих пружинных деталей используются крепежные детали, которые находятся по бокам первой и второй пружинных деталей. В данном случае соединение между первой и второй пружинными деталями предпочтительно является устойчивым к кручению и разъемным. Для этой цели крепежная деталь может быть, например, в виде вставного соединения. Для того чтобы предотвратить нежелательное отсоединение пружинных деталей, они и (или) крепежная деталь могут иметь соответствующее замыкающее устройство. Предпочтительным является зажимное соединение.

Каждая из двух пружинных деталей имеет с одной стороны пружинное тело и с другой - опорную пластину. В данном случае пружинное тело и опорная пластина предпочтительно выполнены как одно целое и изготовлены из пластмассы. Предпочтительным является вариант осуществления пружинной детали, выполненной как цельная деталь, полученная литьем под давлением.

Для упрощения сборки первая и вторая пружинные детали предпочтительно имеют одинаковую конструкцию. Возможен и зеркально противоположный вариант осуществления первой и второй пружинных деталей; в этом случае для облегчения сборки пружинные детали должны соответственно маркироваться, чтобы не перепутать первую и вторую пружинные детали.

Пружинное тело выполнено в виде конуса, т.е. от опорной пластины конически сужается. В данном случае пружинное тело содержит по меньшей мере один винтовой пружинный рычаг. Для предотвращения неравномерного прикладывания сил предпочтительным является двухниточный вариант осуществления, т.е. выполнение двух пружинных рычагов.

Вышеописанный вариант осуществления пружинного тела обладает тем преимуществом, что его можно сжать почти до «нуля». Благодаря винтовой конструкции пружинных рычагов и в целом конической форме пружинного тела образуется очень широкая площадь пружины по сравнению с вертикальным размером пружинного тела. В полностью сжатом состоянии пружинное тело имеет размер в вертикальном направлении, который практически определяется толщиной опорной пластины в вертикальном направлении. Такая конструкция позволяет образовывать маленькие пружинные тела, в частности в отношении размера в вертикальном направлении, одновременно обеспечивая относительно широкую площадь пружины относительно вертикального размера пружинного тела. Таким образом, предлагаемое подушечное пружинное устройство можно использовать и для получения относительно тонких подушечных элементов в вертикальном направлении, например для подушек сидений, обитых материей подушек для кресел или спинок сидений стульев, кресел и т.п.

Связующий элемент, который соединяет отдельные подушечные пружинные элементы для получения общего блока, в соответствии со специальным признаком изобретения имеет вид каркаса. Он может представлять собой, например, перфорированную пленку, тканый материал, решетчатую или сетчатую структуру, термопленку и т.п. Решетчатая или сетчатая структура может представлять собой, например, ткань из стекловолокна. Можно использовать также каркасы из ткани, пластмассы или ламинированные пластмассовые каркасы. Единственное, что важно, это чтобы соединительный элемент, который можно называть соединительным каркасом, допускал соединение пружинных деталей, которые образуют подушечные пружинные элементы с одной стороны и допускал точное по положению закрепление подушечных пружинных элементов относительно друг друга с другой.

Для соединения подушечных пружинных элементов со связующим элементом, который соединяет их для получения общего блока, можно использовать разные способы соединения. В первом варианте осуществления можно предусмотреть, чтобы пружинные детали, которые образуют подушечный пружинный элемент, взаимно запирались посредством соответствующих вставок. Иными словами, можно, например, предусмотреть, чтобы одна пружинная деталь имела на одном конце отверстие, а также соединительный палец. Этот соединительный палец одной пружинной детали входит в отверстие противоположной другой пружинной детали. Эта другая пружинная деталь, в свою очередь, тоже имеет палец, который входит в отверстие первой пружинной детали. Пружинные детали, соединяемые таким образом, преимущественно размещаются устойчивым к кручению относительно друг друга образом. Кроме того, такое соединение оказывается устойчивым и стойким к силам, действующим на отдельные пружинные детали при намеченном использовании подушечного пружинного устройства. В случае соединения двух пружинных деталей для образования подушечного пружинного элемента связующий элемент, преимущественно выполненный как тканый материал, вклинивается устойчиво по положению между двумя пружинными деталями.

В другом варианте осуществления изобретения пружинные детали подушечного пружинного элемента предлагается сшивать со связующим элементом. В соответствии с этим вариантом осуществления каждая пружинная деталь со стороны связующего элемента имеет выточку, например в виде отверстия, которое служит для вставки в нее швейной нити. Для осуществления этого подушечного пружинного устройства через эту выточку пропускается нить, которая с одной стороны соединяет две пружинные детали подушечного пружинного элемента, а также надежно фиксирует связующий элемент, расположенный между этими двумя пружинными деталями, на пружинных деталях с другой. Способ соединения путем сшивания позволяет как соединять пружинные детали подушечного пружинного элемента, так и соединять связующий элемент, расположенный между ними, с подушечным пружинным элементом, т.е. две пружинные детали, которые образуют подушечный пружинный элемент, за одну технологическую операцию. Каждый подушечный пружинный элемент крепится к связующему элементу таким образом.

Способ соединения путем сшивания, в принципе, подходит для связующих элементов, т.е. связующих элементов, которые изготовлены из тканого материала, пленки или решетчатой, или сетчатой структуры. В данном случае преимущество сшивания заключается, в частности, в том, что предотвращается нежелательное отсоединение пружинных деталей от связующего элемента. Кроме того, производственную операцию сшивания можно выполнять простым и, в частности, экономичным образом.

Благодаря описанной выше конструкции предлагаемое подушечное пружинное устройство может найти широкое применение. Так, оно может служить в качестве вставки подушечных элементов, например, для обитых материей подушек, матрацев и т.п., речь о чем пойдет ниже. Кроме того, предлагаемое подушечное пружинное устройство можно использовать как основание для подушек сидений, матрацев и т.п. как в помещениях, так и на открытом воздухе. Областями применения предлагаемого подушечного пружинного устройства являются все виды мебели для сидения и отдыха, например стулья, в частности офисные стулья, мебель для отдыха, в частности кровати, мебель для открытого воздуха, в частности туристическая мебель, спальные койки в жилых прицепах, домиках на колесах, каютах на кораблях, кабинах грузовых автомобилей и т.п. Иными словами, область применения предлагаемого подушечного пружинного устройства почти не ограничена. В данном случае особое преимущество заключается в том, что подушечное пружинное устройство не ограничивается какими-либо специальными видами геометрической конструкции. Геометрическая форма связующего элемента, который несет на себе подушечные пружинные элементы, может быть любой и может быть, например, прямоугольником, кругом, параллелограммом и т.п. Кроме того, связующий элемент можно предусмотреть геометрически индивидуальной формы, чтобы адаптировать подушечное пружинное устройство к специальным условиям, например спальная койка в жилом прицепе, домике на колесах, каюте на корабле, кабине грузового автомобиля и т.п. Кроме того, связующий элемент с подушечными пружинными элементами на нем можно предусмотреть как подстилку на земле, которая разрезается по желанию пользователя. Таким образом, предлагаемое подушечное пружинное устройство может использоваться очень гибко и может удовлетворить индивидуальные пожелания.

Предлагается также подушечный элемент, в частности обитая материей подушка, матрац и т.п., отличающийся подушечным пружинным устройством описанного выше типа.

Подушечный элемент предпочтительно содержит приемник для подушечного пружинного устройства, который, по крайней мере, частично изготовлен из вспененного материала. Этот приемник выполняется как объемное пространство, в которое можно вставлять подушечное пружинное устройство. Для того чтобы предотвратить относительное смещение между подушечным пружинным устройством с одной стороны и приемником с другой, подушечное пружинное устройство можно фиксировать относительно приемника в соответствии с другим отличительным признаком изобретения. Этого можно добиться, например, если связующий элемент, который несет на себе подушечные пружинные элементы, приклеивается к приемнику. Возможны, естественно, и другие способы фиксации, поскольку единственное, что важно, это избежать нежелательного относительного смещения между подушечным пружинным устройством с одной стороны и приемником с другой, путем соединения связующего элемента с одной стороны и приемника с другой.

Приемник подушечного элемента предпочтительно состоит из первой и второй обшивок, а также кольцевой части между ними. Объемное пространство, заключенное в кольцевой части, образует приемник для подушечного пружинного устройства. Первая обшивка и кольцевая часть предпочтительно, по крайней мере частично, изготовлены из вспененного материала. Из вспененного материала может изготавливаться и вторая обшивка. Если подушечный элемент используется в качестве сиденья стула, например офисного стула, будет, однако, предпочтительнее, если вторая обшивка изготовлена из дерева, пластмассы и т.п. Эта вторая обшивка образует что-то вроде плиты основания для подушечного элемента в виде оболочки сиденья. Вспененный материал, из которого изготовлены первая обшивка и кольцевая часть, укладывается на эту оболочку сиденья, причем в приемник, образованный кольцевой частью вспененного материала, вставлено предлагаемое подушечное пружинное устройство. Полученный таким образом подушечный элемент может затем покрываться обшивкой, изготовленной, например, из ткани, кожи и т.п.

Благодаря описанной выше конструкции подушечный элемент, образованный описанным выше образом, обладает отличной упругостью. Подушечные элементы почти не поддаются усталости и поэтому не стареют. Они стойки к коррозии, что позволяет использовать их на открытом воздухе. Кроме того, подушечные элементы имеют малую толщину в вертикальном направлении, благодаря чему подушечный элемент можно выполнить в высшей степени плоским.

В соответствии с другим аспектом изобретения кольцевая часть подушечного элемента состоит из двух деталей, причем боковые границы связующего элемента помещены между двумя деталями кольцевой части. Такое решение обладает двумя существенными преимуществами. С одной стороны, связующий элемент можно очень просто фиксировать относительно кольцевой части, что обеспечивает простое и экономически эффективное изготовление. С другой стороны, объемное пространство, обеспечиваемое приемником для подушечного пружинного устройства, связующим элементом, боковые границы которого соединены с кольцевой частью, делится на две взаимно отдельные воздушные камеры. Образованный таким образом подушечный элемент обладает отличными теплоизоляционными свойствами. Этот теплоизолирующий эффект может далее усиливаться при выполнении связующего элемента, который делит объемное пространство приемника на две воздушные камеры из практически воздухонепроницаемой термопленки. Такое решение является, в частности, преимущественным для подушек сиденья, используемых на открытом воздухе.

Кроме того, предлагается кровать, в частности кровать для больных и (или) немощных, которая отличается подушечным пружинным устройством описанного выше типа. В этом варианте осуществления предлагаемое подушечное пружинное устройство служит в качестве основания обычного матраца. Подушечное пружинное устройство в свою очередь опирается на поверхность для лежания, обеспечиваемую кроватью, причем поверхность для лежания может образовываться, например, простыми и негибкими элементами поверхности для лежания. Как альтернативу описанному выше варианту осуществления можно, естественно, предусмотреть также, что матрац, используемый на кровати, представляет собой подушечный элемент в описанном выше смысле, т.е. содержит подушечное пружинное устройство предлагаемого типа как вставку. Такой матрац можно непосредственно, т.е. без какой-либо иной опоры, укладывать на поверхность лежания кровати.

В соответствии со вторым альтернативным вариантом осуществления, предлагается подушечное пружинное устройство, в частности для обитых материей подушек, матрацев и т.п., содержащее тканевое или текстильное полотнище, которое образует приемники в виде карманов, и в каждый карман помещен подушечный пружинный элемент.

Предлагаемое подушечное пружинное устройство состоит из тканевого или текстильного полотнища с одной стороны и нескольких подушечных пружинных элементов с другой. В данном случае тканевое или текстильное полотнище образует приемники в виде карманов, которые соответственно принимают по одному подушечному пружинному элементу предлагаемого подушечного пружинного устройства.

Расположение подушечных пружинных элементов в карманах тканевого или текстильного полотнища обеспечивает, что подушечные пружинные элементы удерживаются устойчивым по положению образом в их относительном положении относительно друг друга. При этом нежелательное смещение подушечных пружинных элементов предотвращено.

Тканевое или текстильное полотнище предпочтительно представляет собой двухслойное полотнище и имеет первый верхний слой и второй нижний слой.

Для образования тканевого или текстильного полотнища эти два слоя накладываются, и при этом первый слой представляет собой верхний слой, а второй слой - нижний слой. В некоторых местах эти два слоя соединяются между собой, и при этом между двумя слоями образуются карманы для приема подушечных пружинных элементов. В данном случае подушечные пружинные элементы могут, по крайней мере, в некоторых местах приклеиваться к обоим первому и второму слоям, благодаря чему достигается дополнительная фиксация положения подушечных пружинных элементов.

Для того чтобы изготовить предлагаемое подушечное пружинное устройство, вначале тканевое или текстильное полотнище раскатывают. В часть тканевого или текстильного полотнища, которая в готовом состоянии подушечного пружинного устройства образует второй нижний слой, помещают подушечные пружинные элементы, которые предпочтительно располагают на некотором расстоянии друг от друга в линии или столбцы. Возможно, естественно, и иное расположение, нежели в линии или столбцы, например спиральное расположение подушечных пружинных элементов. После того как подушечные пружинные элементы разместят в их желательной ориентации на одной части тканевого или текстильного полотнища, другую часть тканевого или текстильного полотнища, которая в готовом состоянии подушечного пружинного устройства будет образовывать первый верхний слой, разворачивают и укладывают на другую часть тканевого или текстильного полотнища, в которой уже помещены подушечные пружинные элементы. Таким образом образуют тканевое или текстильное полотнище, в котором подушечные пружинные элементы помещены между образованными таким образом слоями тканевого или текстильного полотнища. После этого наложенные слои тканевого или текстильного полотнища в некоторых местах соединяют, например, в зонах между двумя размещенными рядом подушечными пружинными элементами. Тем самым создают карманы тканевого или текстильного полотнища, в которых находятся подушечные пружинные элементы.

В итоге готовое подушечное пружинное устройство состоит из двухслойного тканевого или текстильного полотнища, в котором между этими двумя слоями образованы карманы для приема подушечных пружинных элементов. Выполненное таким образом подушечное пружинное устройство представляет собой что-то вроде матерчатого каркаса со встроенными в него подушечными пружинными элементами.

В соответствии с альтернативным вариантом осуществления изобретения тканевое или текстильное полотнище имеет один слой, и этот один слой в некоторых местах соединен с опорной деталью, которая несет подушечные пружинные элементы. Эта опорная деталь может быть выполнена, например, как оболочка сиденья и изготавливаться из дерева, металла, пластмассы и т.п. Для выполнения такого подушечного пружинного устройства вначале на опорной детали располагают подушечные пружинные элементы. Для упрощения изготовления подушечные пружинные элементы могут соединять с опорной деталью, предпочтительно путем сварки, приклеивания, заклепками и т.п. В данном случае тканевое или текстильное полотнище соединяют с опорной деталью в некоторых местах в пространствах между двумя соседними подушечными пружинными элементами. Таким образом создают карманы для приема подушечных пружинных элементов.

Подушечные пружинные элементы, встроенные в тканевое полотнище подушечного пружинного устройства, предпочтительно состоят из основного тела с одной стороны и опорной пластины, выполненной как одно целое с ним, с другой. В качестве материала подушечного пружинного элемента может использоваться пластмасса, поскольку это позволяет изготавливать подушечный пружинный элемент литьем под давлением как цельную деталь.

Основное тело подушечного пружинного элемента от опорной пластины предпочтительно сужается подобно конусу. В данном случае основное тело представляет собой по меньшей мере один винтовой пружинный рычаг. Для предотвращения неравномерного прикладывания сил предпочтительным является двухниточный вариант осуществления, т.е. выполнение двух пружинных рычагов.

Вышеописанный вариант осуществления пружинного тела обладает тем преимуществом, что его можно сжать почти до «нуля». Благодаря винтовой конструкции пружинных рычагов и в целом конической форме пружинного тела образуется очень широкая площадь пружины по сравнению с вертикальным размером пружинного тела. В полностью сжатом состоянии пружинное тело имеет размер в вертикальном направлении, который практически определяется толщиной опорной пластины в вертикальном направлении. Такая конструкция позволяет образовывать маленькие пружинные тела, в частности в отношении размера в вертикальном направлении, одновременно обеспечивая относительно широкую площадь пружины относительно вертикального размера пружинного тела. Таким образом, предлагаемое подушечное пружинное устройство можно использовать и для получения относительно тонких подушечных элементов в вертикальном направлении, например для подушек сидений, обитых материей подушек для кресел или спинок сидений стульев, кресел и т.п.

В соответствии с альтернативным вариантом осуществления подушечный пружинный элемент может состоять и из двух пружинных деталей, каждая из которых выполнена цельной и которые соединены между собой. Для соединения обеих пружинных деталей используются крепежные детали, которые находятся по бокам первой и второй пружинных деталей. В данном случае соединение между первой и второй пружинными деталями предпочтительно является устойчивым к кручению и разъемным. Для этой цели крепежная деталь может быть, например, в виде вставного соединения. Для того чтобы предотвратить нежелательное отсоединение пружинных деталей, они и (или) крепежная деталь могут иметь соответствующее замыкающее устройство. Предпочтительным является зажимное соединение.

Каждая из двух пружинных деталей представляет собой подушечный пружинный элемент и предпочтительно выполнена в соответствии с приведенными выше объяснениями в соответствии с первой альтернативой. Каждая из пружинных деталей имеет с одной стороны пружинное тело и опорную пластину с другой, причем пружинное тело представляет собой по меньшей мере один винтовой пружинный рычаг.

Для упрощения сборки первая и вторая пружинные детали предпочтительно имеют одинаковую конструкцию. Возможен и зеркально противоположный вариант осуществления первой и второй пружинных деталей; в этом случае для облегчения сборки пружинные детали должны соответственно маркироваться, чтобы не перепутать первую и вторую пружинные детали.

В соответствии с другим отличительным признаком изобретения тканевое или текстильное полотнище усилено стекловолокном. В принципе, для тканевого или текстильного полотнища годятся все виды тканей и текстиля, способные выдерживать силы, возникающие при намеченном использовании предлагаемого подушечного пружинного устройства.

В соответствии с другим отличительным признаком изобретения тканевое или текстильное полотнище может покрываться термопленкой. Этот вариант осуществления преимущественен, в частности, если подушечное пружинное устройство должно использоваться на открытом воздухе.

Благодаря описанной выше конструкции предлагаемое подушечное пружинное устройство может найти широкое применение. Так, оно может служить в качестве вставки подушечных элементов, например, для обитых материей подушек, матрацев и т.п., речь о чем пойдет ниже. Кроме того, предлагаемое подушечное пружинное устройство можно использовать как основание для подушек сидений, матрацев и т.п. как в помещениях, так и на открытом воздухе. Областями применения предлагаемого подушечного пружинного устройства являются все виды мебели для сидения и отдыха, например стулья, в частности офисные стулья, мебель для отдыха, в частности кровати, мебель для открытого воздуха, в частности туристическая мебель, спальные койки в жилых прицепах, домиках на колесах, каютах на кораблях, кабинах грузовых автомобилей и т.п.

Иными словами, область применения предлагаемого подушечного пружинного устройства почти не ограничена. В данном случае особое преимущество заключается в том, что подушечное пружинное устройство не ограничивается какими-либо специальными видами геометрической конструкции. Геометрическая форма тканевого или текстильного полотнища, которое объединяет пружинные элементы в обычную подобную коврику конструкцию, может быть любой и может быть, например, прямоугольником, кругом, параллелограммом и т.п. Кроме того, тканевое или текстильное полотнище можно предусмотреть геометрически индивидуальной формы, чтобы адаптировать подушечное пружинное устройство к специальным условиям, например спальная койка в жилом прицепе, домике на колесах, каюте на корабле, кабине грузового автомобиля и т.п. Кроме того, тканевое или текстильное полотнище можно предусмотреть как подстилку на земле, которая точно разрезается по желанию пользователя. Таким образом, предлагаемое подушечное пружинное устройство может использоваться очень гибко и может удовлетворить индивидуальные пожелания.

Предлагается также подушечный элемент, в частности обитая материей подушка, матрац и т.п., отличающийся подушечным пружинным устройством описанного выше типа.

Подушечный элемент предпочтительно содержит приемник для подушечного пружинного устройства, который, по крайней мере частично, изготовлен из вспененного материала. Этот приемник выполняется как объемное пространство, в которое можно вставлять подушечное пружинное устройство. Для того чтобы предотвратить относительное смещение между подушечным пружинным устройством, с одной стороны и приемником с другой, подушечное пружинное устройство фиксируется относительно приемника в соответствии с другим отличительным признаком изобретения. Этого можно добиться, например, если подушечное пружинное устройство приклеивается или иным образом соединяется со вспененным материалом, который обеспечивает приемник подушечного пружинного устройства. В специальном варианте осуществления изобретения в этом контексте можно предусмотреть, чтобы тканевое или текстильное полотнище содержало крайнюю часть, которая крепится к вспененному материалу, обеспечивающему приемник подушечного пружинного устройства, для фиксации подушечного пружинного устройства.

Приемник подушечного элемента предпочтительно состоит из первой и второй обшивок. В данном случае первая обшивка предпочтительно изготовлена из вспененного материала, а вторая обшивка состоит из вспененного материала или сравнительно неупругого материала, например пластмассы, дерева или металла. В альтернативном варианте осуществления изобретения можно предусмотреть кольцевую часть между первой обшивкой и второй обшивкой, причем кольцевая часть сама состоит из двух деталей, причем одна деталь кольцевой части может как одно целое размещаться на первой обшивке, а вторая деталь кольцевой части может как одно целое размещаться на второй обшивке. В готовом состоянии подушечного элемента между двумя кольцевыми деталями имеется просвет, в который может входить граничная часть тканевого или текстильного полотнища. Эта граничная часть тканевого или текстильного полотнища может фиксироваться в просвете кольцевой части путем приклеивания. При этом подушечное пружинное устройство фиксируется обеспечивающим устойчивое положение относительно вспененного материала подушечного пружинного элемента образом.

Благодаря описанной выше конструкции подушечный элемент, образованный описанным выше образом, обладает отличной упругостью. Подушечный элемент почти не поддается усталости и поэтому не стареет. Он стоек к коррозии, что позволяет использовать его на открытом воздухе. Кроме того, подушечный элемент имеют малую толщину в вертикальном направлении, благодаря чему подушечный элемент можно выполнить в высшей степени плоским.

Кроме того, предлагается кровать, в частности кровать для больных и (или) немощных, которая отличается подушечным пружинным устройством описанного выше типа. В этом варианте осуществления предлагаемое подушечное пружинное устройство служит в качестве основания обычного матраца. Подушечное пружинное устройство в свою очередь опирается на поверхность для лежания, обеспечиваемую кроватью, причем поверхность для лежания может образовываться, например, простыми и негибкими элементами поверхности для лежания. Как альтернативу описанному выше варианту осуществления, можно, естественно, предусмотреть также, что матрац, используемый на кровати, представляет собой подушечный элемент в описанном выше смысле, т.е. содержит подушечное пружинное устройство предлагаемого типа как вставку. Такой матрац можно непосредственно, т.е. без какой-либо иной опоры, укладывать на поверхность лежания кровати, которая сама, возможно, неупругая.

Другие отличительные признаки и преимущества изобретения станут очевидными из описания со ссылками на прилагаемые чертежи.

Краткое описание графического материала

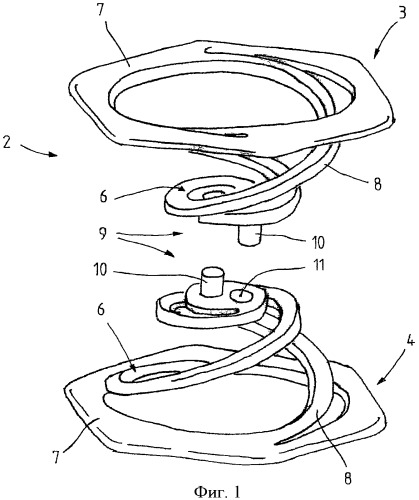

Фиг.1 представляет собой схематический общий вид предлагаемого подушечного пружинного элемента.

Фиг.2 представляет собой схематический общий вид пружинной детали.

Фиг.3 представляет собой вид сбоку пружинной детали.

Фиг.4 представляет собой вид сверху пружинной детали.

Фиг.5 представляет собой схематический общий вид предлагаемого подушечного пружинного устройства в соответствии с первой альтернативой.

Фиг.6 представляет собой вид сбоку с частичным вырезом подушечного элемента в виде матраца в соответствии с первой альтернативой.

Фиг.7 представляет собой вид сбоку с частичным вырезом подушечного элемента в виде подушки сиденья в соответствии с первой альтернативой.

Фиг.8 представляет собой вид сбоку с частичным вырезом первого варианта осуществления предлагаемого подушечного пружинного элемента в соответствии со второй альтернативой.

Фиг.9 представляет собой вид сбоку с частичным вырезом второго варианта осуществления предлагаемого подушечного пружинного устройства в соответствии со второй альтернативой.

Фиг.10 представляет собой вид сбоку с частичным вырезом третьего варианта осуществления предлагаемого подушечного пружинного устройства в соответствии со второй альтернативой.

Фиг.11 представляет собой вид сбоку с частичным вырезом первого варианта осуществления предлагаемого подушечного элемента в соответствии со второй альтернативой.

Фиг.12 представляет собой вид сбоку с частичным вырезом второго варианта осуществления предлагаемого подушечного элемента в соответствии со второй альтернативой.

Фиг.5 представляет собой схематический общий вид предлагаемого подушечного пружинного устройства 1 в соответствии с первой альтернативой. Подушечное пружинное устройство 1 имеет несколько соседних подушечных пружинных элементов 2, которые соединяются между собой посредством связующего элемента 5 для получения общего блока. В примерном варианте осуществления, представленном на фиг.5, показаны всего три подушечных пружинных элемента 2, размещенных рядом в продольном направлении 12. Следует понимать, что подушечное пружинное устройство 1 может иметь более чем только три подушечных пружинных элемента 2, которые могут соседствовать между как в продольном направлении 12, так и поперечном направлении 13.

Каждый из подушечных пружинных элементов 2 состоит из первой пружинной детали 3 и второй пружинной детали 4. В представлении на фиг.5 первая пружинная деталь 3 размещается выше связующего элемента, а вторая пружинная деталь 4 находится ниже плоскости, определяемой связующим элементом 5.

Связующий элемент 5 имеет вид каркаса и благодаря его функции соединять отдельные подушечные пружинные элементы 2 для образования общего блока может называться соединительным каркасом. Как показано на фиг.5, связующий элемент 5 размещается между первым пружинным элементом 3 и вторым пружинным элементом 4 каждого подушечного пружинного элемента 2, т.е. связующий элемент 5 находится на нулевой линии каждого подушечного пружинного элемента 2. В к
