Способ испытания на герметичность закрытых контейнеров и устройство для его осуществления

Способ испытания на герметичность закрытых контейнеров и устройство для его осуществления

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к способу испытания на герметичность закрытых контейнеров с по меньшей мере одним гибким участком стенки и устройству для испытания на герметичность закрытого контейнера с гибким участком стенки независимо от того, заполнен ли контейнер продуктом или нет.

Предшествующий уровень техники

При испытании закрытых контейнеров в известном способе предусмотрено расположение испытываемого контейнера в испытательной полости, которую затем герметично закрывают, откачивают воздух из внутреннего пространства испытательной полости вокруг испытываемого контейнера и после того, как откачивание воздуха прекращено на заданном уровне вакуума, осуществляют оценку характера изменений во времени давления в пространстве, окружающем контейнер. Хотя указанное техническое решение обеспечивает очень высокую точность, оно требует очень высокой тщательности для достижения высокой точности. Объем испытательной полости и ее конфигурация должны строго соответствовать наружной конфигурации испытываемого контейнера. С одной стороны, минимизация этого объема приводит к соответственно малому времени откачивания воздуха, а с другой стороны, степень минимизации в значительной степени обусловливает достигаемую точность выявления утечки. Изменение давления в окружающем контейнер пространстве выявляется как признак обнаружения протечки. Поэтому, чем меньше объем, на давление в котором влияет утечка, тем выше точность ее выявления.

Кроме того, на точность в значительной степени влияет степень вакуума, который устанавливают в окружающем контейнер пространстве, что делает необходимым для получения высокой точности применять относительно дорогие вакуумные насосы. Даже используют многоступенчатые вакуумные насосы, если необходимо создавать вакуум, достигающий уровня, создаваемого только при помощи вакуумного турбонасоса.

Краткое изложение существа изобретения

Задачей настоящего изобретения является создание способа и устройства, в котором устранены указанные недостатки.

Поставленная задача решается путем создания способа испытания на герметичность закрытых контейнеров, который содержит операции относительного перемещения нагружающего элемента в направлении гибкой стенки контейнера и в контакт с ней, прекращение движения и отслеживание нагружающего усилия, воздействующего на указанный контейнер.

Способ изготовления герметичных закрытых контейнеров с по меньшей мере одним гибким участком стенки заключается в том, что перемещают нагружающий элемент относительно участка стенки, в сторону к нему и до контакта с ним, прекращают указанное перемещение, отслеживают усилие смещения, воздействующее на контейнер, осуществляют выборку значений усилия смещения, отслеживаемого в первый момент времени, что дает первый сигнал измеренного усилия, осуществляют выборку значений усилия смещения, отслеживаемого по меньшей мере в один второй последующий момент времени, и получают второй сигнал измеренного усилия, генерируют разностный сигнал в зависимости от первого и второго сигналов измеренных усилий в качестве индикативного сигнала протечки, формируют усредненный сигнал разностных сигналов, сформированных в течение предварительной проверки контейнеров, и уточняют полученный усредненный сигнал полученным разностным сигналом, если проверяемый контейнер является герметичным, сравнивают указанный разностный сигнал с по меньшей мере одним пороговым сигналом, при этом указанный по меньшей мере один пороговый сигнал регулируют в зависимости от усредненного уточненного сигнала, и забраковывают контейнер, в котором имеется протечка, по индикативному сигналу протечки.

Дополнительно осуществляют выборку значения усилия смещения, отслеживаемого в дополнительный момент времени, что дает дополнительный сигнал измеренного усилия, и формируют дополнительный усредненный сигнал дополнительных сигналов измеренного усилия, выборку которых производили во время предыдущего тестирования контейнеров, и уточняют полученный дополнительный усредненный сигнал указанным дополнительным сигналом усилия смещения, если индикативный сигнал наличия протечки указывает на отсутствие протечки в контейнере, и генерируют разностный сигнал в зависимости от дополнительного уточненного усредненного сигнала.

Дополнительно осуществляют выбор дополнительного сигнала измеренного усилия, чтобы он являлся первым сигналом измеренного усилия.

Предпочтительно дополнительно сравнивают указанное отслеживаемое усилие смещения с по меньшей мере одним заданным пороговым значением при осуществлении выборки, но не позже, чем в первый момент времени, при этом пороговое значение зависит от дополнительного усредненного сигнала.

Предпочтительно, дополнительно осуществляют сдвиг дополнительного усредненного сигнала на предварительно заданную величину сигнала и генерируют указанную разность в зависимости от указанного сдвинутого усредненного сигнала.

Или осуществляют сдвиг стенки контейнера до заданного значения сдвига.

Предпочтительно устанавливают временной промежуток между достижением предварительно заданного смещения и осуществлением выборок.

Предпочтительно управляют усилием смещения как функцией разностного сигнала, чтобы удерживать разностный сигнал на уровне заданного значения и использовать относительное действие нагружающего элемента как наличие протечки.

Предпочтительно перемещают нагружающий элемент посредством установления перепада давлений между внутренним пространством контейнера и окружающим пространством.

Устанавливают указанный перепад давлений посредством откачивания воздуха из окружающего пространства.

Предпочтительно устанавливают участки поверхности, контактирующие со стенкой контейнера, при приложении устройством усилия смещения.

Предпочтительно сохраняют в памяти первый сигнал измеренного усилия.

Генерируют разностный сигнал в указанный первый момент времени из указанного запомненного первого измеренного сигнала силы, сохраняют указанный сигнал разности в виде сигнала нулевого сдвига, и компенсируют нулевой сдвиг после указанного генерирования разностного сигнала на сохраненный сигнал нулевого сдвига.

Сохраняют первый сигнал измеренного усилия посредством аналого-цифрового преобразователя, обеспечивающего преобразование в первый момент времени.

Преобразуют цифровой выходной сигнал аналого-цифрового преобразователя в аналоговый сигнал и генерируют разностный сигнал с преобразованным аналоговым сигналом.

Измеряют импеданс на стенке или по меньшей мере вблизи стенки контейнера, и по результату измерения импеданса продолжают или прекращают дальнейшее перемещение нагружающего элемента к участку стенки и в контакт с ним.

Предпочтительно отслеживают усилие смещения с использованием датчика сопротивления.

Предпочтительно осуществляют выборку значения усилия смещения, отслеживаемого в третий момент времени, но не позже, чем первый момент времени, и получают третий сигнал измерения усилия, сравнивают третий сигнал измерения усилия с предварительно заданным значением порогового сигнала и генерируют сигнал "сильной протечки", если третий сигнал измерения усилия не достигает значения порогового сигнала.

Используют испытательную камеру для контейнера и осуществляют очистку испытательной камеры после того, как контейнер в ней идентифицирован как имеющий протечку, причем очистку осуществляют посредством промывки газом, предпочтительно азотом, и/или промывки жидкостью и/или нагревом.

Осуществляют испытание серии контейнеров в потоке в множестве испытательных камер и прекращают испытания в испытательной камере в течение по меньшей мере одного испытательного цикла, если ранее испытываемый в ней контейнер оказался негерметичным до заданной степени.

Предпочтительно перемещают нагружающий элемент к указанному участку стенки и в контакт с ним с заданной скоростью, обнаруживают сильную протечку посредством отслеживания нагружающего усилия по истечении заданного периода времени перемещения и посредством отслеживания того, достигло ли нагружающее усилие первого заданного порогового значения.

Дополнительно перемещают нагружающий элемент с постоянной скоростью к указанному участку стенки и в контакт с ним.

Согласно второму аспекту изобретения, способ изготовления герметичных закрытых контейнеров с по меньшей мере одним гибким участком стенки заключается в том, что перемещают нагружающий элемент относительно участка стенки, в сторону к нему и до контакта с ним, прекращают указанное перемещение, отслеживают усилие смещения, воздействующее на контейнер, осуществляют выборку значения усилия смещения, отслеживаемого в первый момент времени, что дает первый сигнал измеренного усилия, осуществляют выборку значения усилия смещения, отслеживаемого по меньшей мере в один второй последующий момент времени, и получают второй сигнал измеренного усилия, генерируют разностный сигнал в зависимости от первого и второго сигналов измеренных усилий в качестве индикативного сигнала, указывающего на наличие протечки, осуществляют выборку значения усилия смещения, отслеживаемого в дополнительный момент времени, что дает дополнительный сигнал измеренного усилия, и формируют усредненный сигнал дополнительных сигналов измеренного усилия, выборку которых производили во время предыдущего тестирования герметичных контейнеров, и уточняют полученный усредненный сигнал указанным дополнительным сигналом усилия смещения, если сигнал, указывающий наличие протечки, указывает на отсутствие протечки в контейнере, забраковывают контейнер, в котором имеется протечка, по сигналу, указывающему на наличие протечки.

Дополнительно осуществляют выбор дополнительного сигнала измеренного усилия, чтобы он являлся первым сигналом измеренного усилия.

Дополнительно осуществляют сдвиг стенки контейнера до заданного значения сдвига.

Устанавливают временной промежуток между достижением предварительно заданного смещения и осуществлением выборок.

Управляют усилием смещения, как функцией разностного сигнала, чтобы удерживать разностный сигнал на уровне заданного значения и использовать относительное действие нагружающего элемента как наличие протечки.

Предпочтительно перемещают нагружающий элемент посредством установления перепада давлений между внутренним пространством контейнера и окружающим пространством.

Устанавливают указанный перепад давлений посредством откачивания воздуха из окружающего пространства.

Устанавливают участки поверхности, контактирующие со стенкой контейнера при приложении устройством усилия смещения.

Предпочтительно сохраняют в памяти первый сигнал измеренного усилия.

Дополнительно генерируют разностный сигнал в указанный первый момент времени из указанного запомненного первого измеренного сигнала силы, сохраняют указанный сигнал разности в виде сигнала нулевого сдвига, и компенсируют нулевой сдвиг после указанного генерирования разностного сигнала на сохраненный сигнал нулевого сдвига.

Дополнительно сравнивают указанное отслеживаемое усилие смещения с по меньшей мере одним заданным пороговым значением в самый поздний момент при осуществлении выборки, но не позже, чем в первый момент времени, при этом пороговое значение зависит от дополнительного усредненного сигнала.

Сравнивают также указанный разностный сигнал с по меньшей мере одним заданным пороговым сигналом.

Сохраняют первый сигнал измеренного усилия посредством аналого-цифрового преобразователя, обеспечивающего преобразование в первый момент времени.

Преобразуют цифровой выходной сигнал аналого-цифрового преобразователя в аналоговый сигнал и генерируют разностный сигнал с преобразованным аналоговым сигналом.

Дополнительно измеряют импеданс на стенке или по меньшей мере вблизи стенки контейнера, предпочтительно измеряют импеданс посредством DC (постоянного тока) и по результату измерения импеданса продолжают или прекращают дальнейшее перемещение нагружающего элемента к участку стенки и в контакт с ним.

Отслеживают усилие смещения с использованием датчика сопротивления.

Осуществляют выборку значения усилия смещения, отслеживаемого в третий момент времени, но не позже, чем первый момент времени, и получают третий сигнал измерения усилия, сравнивают третий сигнал измерения усилия с предварительно заданным значением порогового сигнала и генерируют сигнал "сильной протечки", если третий сигнал измерения усилия не достигает значения порогового сигнала.

Предпочтительно используют испытательную камеру для контейнера и осуществляют очистку испытательной камеры после того, как контейнер в ней идентифицирован как имеющий протечку, причем очистку осуществляют посредством промывки газом, предпочтительно азотом, и/или промывки жидкостью и/или нагревом.

Осуществляют испытание серии контейнеров в потоке в множестве испытательных камер и прекращают испытания в испытательной камере в течение по меньшей мере одного испытательного цикла, если ранее испытываемый в ней контейнер оказался негерметичным до заданной степени.

Предпочтительно перемещают нагружающий элемент к указанному участку стенки и в контакт с ним с заданной скоростью, обнаруживают сильную протечку посредством отслеживания нагружающего усилия по истечении заданного периода времени перемещения и посредством отслеживания того, достигло ли нагружающее усилие первого заданного порогового значения.

Дополнительно перемещают нагружающий элемент с постоянной скоростью к указанному участку стенки и в контакт с ним.

Предпочтительно осуществляют сдвиг указанного усредненного сигнала на предварительно заданную величину сигнала и генерируют указанную разность в зависимости от указанного сдвинутого усредненного сигнала.

Сравнивают разностный сигнал с по меньшей мере одним пороговым сигналом.

Дополнительно корректируют дополнительный усредненный сигнал разностных сигналов, сформированных в течение предварительных проверок контейнеров полученным разностным сигналом, если проверяемый контейнер является негерметичным, и регулируют пороговое значение в зависимости от указанного усредненного сигнала.

Согласно третьему аспекту изобретения предложено устройство для испытания на герметичность закрытого контейнера с по меньшей мере одним гибким участком стенки, содержащее нагружающий элемент для сжатия или расширения испытываемого контейнера, датчик усилия, прилагаемый к стенке испытываемого контейнера и генерирующий электрический выходной сигнал, при этом выход датчика усилия в рабочем состоянии соединен с запоминающим устройством, выход которого в рабочем состоянии соединен с блоком сравнения и служит его первым входом, причем второй вход блока сравнения в рабочем состоянии соединен с выходом датчика усилия, усредняющий блок, вход которого связан с выходом датчика усилия, а выход которого связан с блоком задания порогового значения и служит первым входом, причем второй вход блока задания порогового значения связан с выходом датчика усилия.

Предпочтительно нагружающий элемент содержит пару разнесенных элементов, которые перемещаются приводом относительно друг друга, по направлению друг к другу и друг от друга

По меньшей мере один датчик усилия установлен на одном из пары разнесенных элементов.

Предпочтительно устройство дополнительно содержит герметично закрываемую испытательную камеру, соединенную с вакуумным насосом, при этом датчик усилия жестко установлен в испытательной камере так, что его чувствительная к усилию поверхность обращена внутрь испытательной камеры.

Датчик усилия содержит датчик сопротивления.

Предпочтительно устройство дополнительно содержит блок синхронизации, управляющий сохранением в запоминающем устройстве в первый момент времени и сравнением в блоке сравнения во второй момент времени после первого момента времени.

Запоминающее устройство содержит аналого-цифровой преобразователь.

Предпочтительно блок сравнения содержит разностный входной каскад, входы которого соединены с выходом датчика усилия и с выходом запоминающего устройства, выход входного каскада соединен с дополнительным запоминающим устройством, выход которого подключен по линии обратной связи к входу блока сравнения.

Предпочтительно устройство дополнительно содержит вакуумируемую испытательную камеру и по меньшей мере пару электродов, расположенных внутри испытательной камеры и соединенных с блоком измерения полного сопротивления.

Поверхности испытательной камеры, контактирующие с испытываемым контейнером, когда к нему приложена нагрузка нагружающим элементом, снабжены поверхностной структурой.

Предпочтительно поверхностная структура сформирована сетчатой или решетчатой прокладкой или посредством огрубляющей поверхностной механической обработки указанных поверхностей.

Устройство дополнительно содержит первый блок с пороговой чувствительностью, один вход которого соединен с выходом датчика усилия, а выход соединен с управляющим входом нагружающего элемента.

Предпочтительно устройство дополнительно содержит второй блок с пороговой чувствительностью, вход которого соединен с выходом датчика усилия, и блок синхронизации, запускающий указанные первый и второй блоки с пороговой чувствительностью в разные моменты времени.

Предпочтительно устройство дополнительно содержит усредняющий блок, вход которого соединен с выходом блока сравнения, а выход которого соединен с пороговым блоком и служит первым входом, второй вход порогового блока соединен с блоком сравнения.

Таким образом, если испытываемый контейнер нагружают, что приводит либо к сжатию, либо к расширению этого контейнера, нагружающие усилия будут прилагаться снаружи к стенке контейнера как силы реакции расширенного или сжатого контейнера. Такие силы реакции могут легко отслеживаться. Если приложение нагрузки доводят до заданного уровня и затем прекращают, герметичный контейнер будет давать отслеживание постоянной силы реакции, соответствующей достигнутому уровню приложения нагрузки. Если контейнер негерметичен, будет происходить обмен между средами, находящимися снаружи от контейнера и внутри него, приводящий к уменьшению силы реакции, отслеживаемой во времени.

Таким образом, точность технического приема в значительной степени независима от объема, окружающего испытываемый контейнер, и, кроме того, главным образом задается степенью приложения нагрузки и поверхностью определения усилия, которой противодействует нагруженный контейнер.

В предпочтительном варианте осуществления способа согласно изобретению нагрузку прилагают до достижения заданного нагружающего усилия.

По достижении заданного значения нагружающего усилия предлагается осуществить выдержку времени перед тем, как посредством выборки генерируются соответствующие первый и второй сигналы измерения силы, на основе которых формируется разностный сигнал. Таким образом, в течение этого периода времени стабилизируется конфигурация нагруженного контейнера. В одном варианте осуществления изобретения приложение нагрузки к испытываемому контейнеру контролируется как функция генерируемого разностного сигнала таким образом, чтобы поддерживать указанный разностный сигнал на заданном уровне и использовать действие нагружающего элемента как выявление протечки. Таким образом, создается контур отрицательной обратной связи, где нагружающий элемент управляемым образом противодействует изменению силы, формируемому вследствие протечки, при этом, в крайнем случае, не будет происходить изменения силы вследствие того, что нагружающий элемент поддерживает постоянную силу реакции.

В наиболее предпочтительном варианте осуществления изобретения приложение нагрузки к контейнеру создается не посредством относительного движения наружных поверхностей на стенку контейнера, а посредством создания перепада давлений между внутренним пространством контейнера и окружающим его пространством. Таким образом, перепад давлений в наиболее предпочтительном варианте осуществления изобретения создается посредством откачивания воздуха из окружающего контейнер пространства. Гибкая стенка контейнера в этом случае имеет тенденцию выгибаться наружу, и если этому выгибанию наружу препятствуют неподвижные поверхности снаружи от контейнера, контейнер будет воздействовать с соответствующим усилием на такие поверхности. Это усилие отслеживают.

Чтобы исключать то, что вследствие приложения нагрузки существующая протечка в контейнере будет перекрыта из-за того, что участок стенки с протечкой прижимается к наружной поверхности, предлагается снабжать участки, входящие в контакт со стенкой контейнера, когда она нагружена, дополнительной структурой. Такая структура может быть образована посредством помещения между стенкой контейнера и наружной поверхностью сетчатого или решетчатого элемента или, и предпочтительно, посредством огрубления такой поверхности, например, травлением или механической обработкой.

В другом предпочтительном варианте осуществления изобретения первый сигнал измерения усилия сохраняют в памяти, а разностный сигнал генерируют на основе сохраненного первого сигнала измерения усилия и второго сигнала измерения.

В другом предпочтительном варианте уже в первый момент времени генерируется разностный сигнал на основе сохраненного в памяти первого сигнала измерения усилия и первого не сохраненного в памяти сигнала измерения усилия. Полученный в результате этого разностный сигнал, например, сигнал смещения нуля, сохраняется в памяти, и смещение нуля последнего генерированного разностного сигнала компенсируется на сохраненное значение сигнала смещения нуля.

Чтобы обнаруживать большие протечки раньше более мелких протечек, предлагается сравнивать отслеживаемое нагружающее усилие с по меньшей мере одним заданным пороговым значением самое позднее при выборке в первый момент времени, что приводит к выявлению очень больших протечек и, дополнительно, к сравнению разностного сигнала с по меньшей мере одним заданным пороговым значением.

Устройство для испытания герметичности, согласно настоящему изобретению, содержит нагружающий элемент для сжатия или расширения испытываемого контейнера, а также датчик усилия, прижимаемый к стенке испытываемого контейнера и вырабатывающий выходной электрический сигнал. Выход датчика усилия при работе соединен с запоминающим устройством, соединенным с блоком сравнения. Второй вход блока сравнения при работе соединен с выходом датчика усилия.

Изобретение особенно пригодно для испытания на герметичность пакетов или контейнеров, имеющих целиком гибкую стенку, заполненных, например, вязким веществом.

Другие предпочтительные варианты осуществления способа и устройства, согласно изобретению, описаны ниже.

Краткое описание чертежей

В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопровождающие чертежи, на которых:

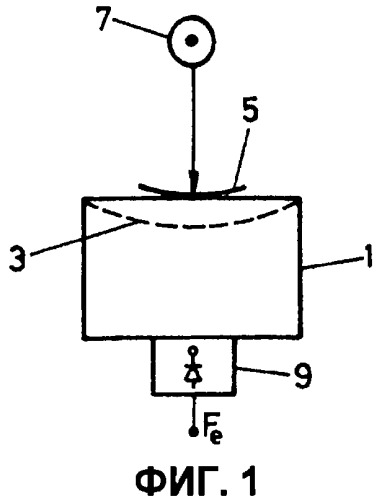

фиг.1 изображает первый вариант выполнения устройства, в котором испытываемый контейнер нагружается сжатием, при этом нагружающий элемент и датчик усилия расположены на противоположных сторонах контейнера, согласно изобретению;

фиг.2 - вариант осуществления изобретения, в котором контейнер расположен на основании и нагружающий элемент, а также датчик усилия расположены на стороне, противоположной этому основанию, согласно изобретению;

фиг.3 - предпочтительный вариант осуществления устройства, в котором нагрузку на контейнер прилагают посредством откачивания воздуха из среды, окружающей испытываемый контейнер, согласно изобретению;

фиг.4 - диаграмма изменения силы во времени согласно изобретению;

фиг.5 - блок-схема устройства согласно изобретению;

фиг.6 - блок-схема предпочтительного варианта выполнения запоминающего устройства и блок сравнения согласно изобретению;

фиг. 7 и 8 - общие виды испытательной камеры согласно изобретению;

фиг.9 и 10 - элементы испытательной камеры согласно изобретению;

фиг.11a-11c - диаграммы сигнала усилия во времени согласно изобретению;

фиг.12 - блок-схема устройства согласно изобретению;

фиг.13 - диаграмма сигнала усилия во времени, показывающая статистическое распределение нагружающего усилия, достигаемого по прошествии заданного времени приложения нагрузки к герметичным контейнерам одного типа, согласно изобретению;

фиг.14 - блок-схема устройства для генерирования значения адаптивного порога в варианте, показанном на фиг.12, согласно изобретению;

фиг.15 - диаграмма адаптивно изменяемых пороговых значений согласно изобретению;

фиг.16 - блок-схема варианта осуществления изобретения для адаптивного регулирования другого опорного или порогового значения согласно изобретению;

фиг.17 - участок поточной линии для поточной сборки и испытания контейнеров.

Описание предпочтительных вариантов осуществления изобретения

Контейнер (фиг.1), испытываемый на герметичность, имеет гибкий участок 3 стенки. Для испытания контейнера 1 на герметичность нагружающий элемент 5 перемещается приводом 7 в направлении стенки контейнера 1 и в контакт с ней. Датчик 9 усилия считывает силу F реакции и генерирует электрический сигнал F_el, соответствующий силе F. Как показано на фиг.2, датчик 9 усилия непосредственно соединен с нагружающим элементом 5, и они совместно приводятся в движение относительно гибкого участка 3 стенки контейнера 1 и в контакт с ним, причем последний располагается на опорной плите 11.

В другом предпочтительном варианте осуществления изобретения (фиг.3) привод 1, который перемещает, либо нагружающий элемент 5, либо датчик 9 усилия, либо узел из скомбинированных датчика усилия и нагружающего элемента относительно гибкого участка 3 стенки контейнера 1, выполнен в виде пневматического привода. Датчик 9 усилия и нагружающий элемент 5 размещены стационарно в испытательной камере 13.

При помощи вакуумного насоса 15 из испытательной камеры 13 откачивают воздух, создавая перепад давлений Δр между окружающей контейнер 1 средой и внутренней средой, который направлен изнутри контейнера наружу. Гибкая часть 3 стенки при перепаде давлений выгибается наружу, перемещается в направлении датчика 9 усилия и входит в контакт с ним. Датчик усилия в предпочтительном варианте осуществления изобретения одновременно действует как нагружающий элемент и как датчик усилия. Как показано прерывистыми линиями, в зависимости от формы стенки контейнера 1 также можно сжимать контейнер 1, например, при помощи источника 16 сжатого газа для выгибания участка 3 наружу. Независимо от того, где располагаются нагружающий элемент 5 и датчик 9 усилия и как выполнен привод 1, то есть как механический привод (фиг.1, 2) или как создающий перепад давлений (фиг.3), приложение нагрузки к контейнеру 1 посредством относительного перемещения нагружающего элемента 5 к контейнеру 1 и в контакт с ним приводит к тому, что когда к контейнеру 1 прилагают нагрузку или когда он расширяется, датчик 9 усилия регистрирует возрастающую силу F. Когда в момент t₀ (фиг.4) нагружающий элемент 5 входит в контакт со стенкой контейнера 1, при дальнейшем нажиме нагружающим элементом на стенку контейнера 1 сила F реакции возрастает. По истечении заданного периода времени t₁ относительное перемещение стенки контейнера 1 и нагружающего элемента 5 прекращают. Если контейнер герметичен и его стенка не создает дополнительной реакции, достигая уравновешенной конфигурации, получают постоянную силу F₀ реакции.

Если контейнер, находясь в напряженном состоянии, демонстрирует сильную протечку LL, соответствующую линии (b), перемещение нагружающего элемента вообще не приведет к образованию силы F реакции, достигающей уровня F₀, но по истечении периода времени, соответствующего t₁-t₀, датчиком 9 усилия будет измерена или зарегистрирована существенно меньшая сила F_LL.

Таким образом, сильная протечка LL будет обнаружена, если нагружающий элемент движется с заданным темпом или скоростью к стенке контейнера и в контакте с ней и по истечении заданного периода времени t₁-t₀ заданная сила F₀ не достигнута.

Поведение контейнера регистрируется по истечении периода времени, который короче, чем t₁-t₀, чтобы можно было прекратить приложение нагрузки к контейнеру достаточно рано, до выдавливания или высасывания продукта, содержащегося в контейнере, в окружающее пространство. Таким образом, установлен более короткий период времени t_LL-t₀, и по истечении этого периода времени возрастающей нагрузкой осуществляют проверку того, достигнуто ли заданное пороговое усилие F_LL (фиг.4). Если оно не достигнуто, как показано линией (b) нагрузки, дальнейшее приложение нагрузки прекращают, и контейнер с сильной протечкой как можно быстрее освобождают от нагрузки.

Если контейнер 1 не дает сильной протечки, отслеживаемая сила F реакции достигнет, по истечении заданного периода времени t₁-t₀ приложения возрастающей нагрузки, порогового значения F₀, и негерметичное состояние контейнера будет зарегистрировано позже.

После обнаружения сильной протечки LL и прекращения дальнейшего приложения нагрузки к контейнеру в момент времени t₁, устанавливают заданный период времени t₂-t₁ до момента t₂, в течение которого система, состоящая из контейнера 1, нагружающего элемента 5 и датчика 9 усилия, остается до достижения состояния равновесия, например, конфигурации контейнера.

Таким образом, в предпочтительном варианте t₂ устанавливают на уровне максимального значения, соответствующего t_max, действительно равенство t₂=t_max. Это справедливо, если испытываемый контейнер не демонстрирует, например, изменения объема при напряжении от приложения нагрузки, что приводит к уменьшению силы реакции в переходной фазе, и это уменьшение не является следствием протечки.

При достижении момента t₂ или после него производят выборку и сохраняют в памяти значение отслеживаемой силы F реакции, в данном случае, преобладающей силы F₂. По истечении дополнительного периода времени t₃-t₂ до момента t₃ вновь производят выборку значения отслеживаемой силы F реакции как силы F₃ и сравнивают с силой F₂ реакции, которая была сохранена в памяти. Таким образом, разность ΔF сил F₃ и F₂ в большинстве случаев оценивают как сигнал, обозначающий протечку.

Как показано на фиг.4, также можно производить выборку и сохранять в памяти значение силы F₂ на восходящем участке кривой приложения нагрузки к контейнеру 1 и ждать, когда отслеживаемая сила F повторно достигнет этого уровня на нисходящем участке кривой силы F после прекращения дальнейшего приложения нагрузки в момент t₁, то есть значения, соответствующего F₂, что, таким образом, обозначает, что система фактически стабилизировалась. В этом случае момент времени t₂ будет определяться силой F, регистрируемой как вновь достигшая предварительно заданного и сохраненного в памяти значения F₂.

На фиг.5 показана блок-схема устройства испытания на герметичность закрытых контейнеров.

В испытательной камере 13, которая является вакуумной, располагают испытываемый контейнер 1. Вакуумный насос 15 работает под управлением блока 17 синхронизации. Насос 15 откачивает воздух из камеры 13 предпочтительно с постоянной и регулируемой производительностью.

Скомбинированные нагружающий элемент 5 и датчик 9 усилия жестко установлены внутри камеры 13 и, предпочтительно, напротив участка 3 гибкой стенки контейнера 1 и примыкают к нему. Датчик 9 усилия генерирует электрический сигнал S(F) как функцию силы, действующей между участком 3 и контактным участком узла 9/5 из нагружающего элемента и датчика усилия, который показан как снабженный поверхностной структурой 19 для предотвращения того, что эта поверхность перекроет протечку из участка 3, если она случайно окажется там, где участок 3 входит в контакт с узлом 9/5. Такая же структура 19а находится на донной поверхности камеры 13.

Сигнал S(F) подается в момент времени t_LL под управлением блока 17 синхронизации и через блок SW₁ переключения в блок 21 сравнения, где в момент времени t_LL выходной сигнал S(F) сравнивается с пороговым значением S₀(F_LL), обозначающим сильную протечку, которое предварительно задано в блоке 23.

Каждый раз, когда в момент t_LL значение S₀(F_LL) не достигнуто сигналом S(F) усилия, блок SW₂ переключения, вход которого соединен с линией передачи сигнала S(F), размыкается, прекращая дальнейшее приложение нагрузки, например, насосом 15 под управлением блока 25 управления. Если пороговое значение S(F_LL) достигнуто сигналом S(F) в момент времени t_LL, то сигнал S(F) подается в другой блок SW₃ переключения, и под управлением блока 17 синхронизации в момент t₂ фактически производится выборка преобладающего сигнала и сохранение в запоминающем устройстве 27. В устройстве 27 сохраняется значение, соответствующее силе F₂ (фиг.4). Выход запоминающего устройства 27 соединен с блоком 28 сравнения, в который под управлением блока 17 синхронизации в момент t₃ дополнительно подается сигнал S(F), соответствующий, в данном случае, преобладающему значению

F₃. В блоке 28 сравнения сравнивается значение силы в момент t₂ со значением той силы, которая преобладает в момент t₃. Выходной сигнал ΔF блока 28 сравнения отображает состояние протечки испытываемого контейнера 1 помимо преобладающей сильной протечки, которая обнаруживалась ранее.

Вместо того, чтобы непосредственно оценивать выходной сигнал блока 28 сравнения, можно контролировать приложение нагрузки как функцию выходного сигнала блока 28 сравнения. Формируется цепь управления с отрицательной обратной связью (не показана), в которой блок 28 сравнения сравнивает номинальное значение, соответствующее сохраненному в запоминающем устройстве 27 сигналу, с мгновенно преобладающим сигналом S(F). Как регулирующий блок в цепи управления с отрицательной обратной связью нагружающий элемент управляется так, чтобы минимизировать выходной сигнал блока 28 сравнения. Таким образом, сигнал управления нагружающего элемента 15 используется как сигнал, обозначающий протечку.

На фиг.6 показан наиболее предпочтительный вариант выполнения запоминающего устройства 27 и блока 28 сравнения.

Выходной сигнал датчика 9 усилия в узле 9/5 выдается в блок 121 преобразования, который содержит в качестве входного каскада аналого-цифровой преобразователь 121а, за которым следует цифроаналоговый преобразователь 121b. Выходной сигнал блока 121 преобразования подается в дифференциальный усилитель 123, который дополнительно непосредственно принимает выходной сигнал от датчика 9 усилия. Выходной сигнал дифференциального усилителя 123, соответствующего блоку 28 сравнения (фиг.5), поступает в другой усилитель 125, выходной сигнал которого накладывается в точке 128 на его входной сигнал через запоминающее устройство 127. Входной сигнал в запоминающее устройство подается от выхода блока 125. Блок 129 синхронизации, аналогичный блоку 17 синхронизации (фиг.5), управляет схемой. Для сохранения в памяти сигнала, соответствующего значению силы F₂ (фиг.5) в момент времени t₂, блок 129 синхронизации запускает цикл преобразования в блоке 121 таким образом, чтобы на аналоговый выход поступал повторно преобразованный аналоговый выходной сигнал el₀(F₂).

Одновременно такой же сигнал S(F) от датчика 9 усилия подается как сигнал el(F₂) на второй вход блока 123. На выходе блока 125 должен появляться нулевой сигнал. Тем не менее, обычно на выходе блока 125 будет появляться отличный от нуля сигнал, который сохраня
