Реферат

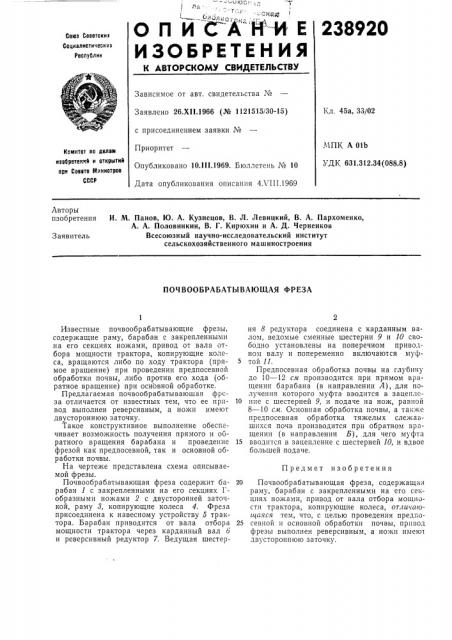

238920

Союз Соеетскиз

Социалистически

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 26.XI I.1966 (№ 1121515/30-15) с присоединением заявки №

Приоритет

Опубликовано 10.ll!.1969, Бюллетень № 10

Дата опубликования описания 4Л III.1969

Кл. 45а, 33/02

МПК А 01Ь

УДК 631.312.34(088.8) Каннтет ос делом изобретений и открытий ори Соеете Министрое

СССР

Авторы изобретения

И. М. Панов, Ю. А. Кузнецов, В. Л. Левицкий, В. А. Пархоменко, А. А. Половинкин, В. Г. Кирюхин и А. Д. Черненков

Всесоюзный научно-исследовательский институт сельскохозяйственного машиностроения

Заявитель

ПОЧВООБРАБАТЫВАЮШАЯ ФРЕЗА

Предмет изобретения

Известные почвообрабатывающие фрезы, содержащие раму, барабан с закрепленными на его секциях ножами, привод от вала отбора мощности трактора, копирующие колеса, вращаются либо по ходу трактора (прямое вращение) при проведении предпосевной обработки почвы, либо против его хода (обратное вращение) при основной обработке.

Предлагаемая почвообрабатываюшая фрсза отличается от известных тем, что ее привод выполнен реверсивным, а ножи имеют двустороннюю заточку.

Такое конструктивное выполнение обеспечивает возможность получения прямого и обратного вращения барабана и проведение фрезой как предпосевной, так и основной обработки почвы.

На чертеже представлена схема описываемой фрезы.

Почвообрабатывающая фреза содержит барабан 1 с закрепленными на его секциях Гобразными ножами 2 с двусторонней заточкой, раму 8, копирующие колеса 4. Фреза присоединена к навесному устройству 5 трактора. Барабан приводится от вала отбора мощности трактора через карданный вал 6 и реверсивный редуктор 7. Ведущая шестерня 8 редуктора соединена с карданным валом, ведомые сменные шестерни 9 и 10 свободно установлены на поперечном приводном валу и попеременно включаются муф5 той 11.

Предпосевная обработка почвы на глубину до 10 — 12 см производится при прямом вращении барабана (в направлении А), для получения которого муфта вводится в зацеплс10 нне с шестерней 9, и подаче на нож, равной

8 — 10 см. Основная обработка почвы, а также предпосевная обработка тяжелых слежавшихся почв производится при обратном вращении (в направлении Б), для чего муфта

15 вводится в зацепление с шестерней 10, и вдвое большей подаче.

20 Почвообрабатывающая фреза, содержащая раму, барабан с закрепленными на его секциях ножами, привод от вала отбора мощности трактора, копирующие колеса, отлачат аяся тем, что, с целью проведения предпо25 севной и основной обработки почвы, привод фрезы выполнен реверсивным, а ножи имеют двустороннюю заточку.

238920

Составитель Л, Смольская

Редактор Н. Я. Кузнецова Техред Л. Я. Левина Корректор Л. Г. Корогод

Заказ 1626 3 Тираж 480 Подписное

ЦНИИП11 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
