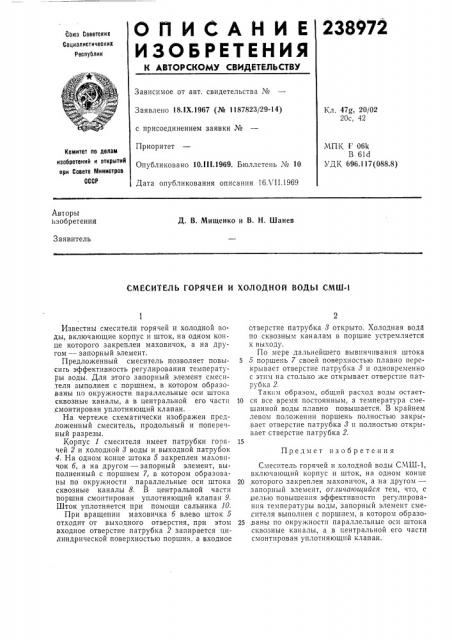

О П И С А Н И Е 238972

ИЗОБРЕТЕНИЯ

Сокгз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 18.IX.196? (№ 1187823/29-14) с присоединением заявки №

Приоритет

Опубликовано 10.III.1969. Бюллетень ¹ 10

Дата опубликования описания 16Л II.1969

Кл. 4?g, 20/02

20с, 42

МПК Е 06k

В 61г1

УДК 696.117(088.8) Комитет ло делам изобретений и открытиЯ ори Совете Министров

СССР

Авторы т зобретения

Д. В. Мищенко и В. Н. Шанев

Заявитель

СМЕСИТЕЛЬ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ СМШ.1

Предмет изобретения

Известны смесители горячей и холодной во. ды, включающие корпус и шток, на одном конце которого закреплен маховичок, а на другом — запорный элемент.

Предложенный смеситель позволяет повы- 5 сигь эффективность регулирования температуры воды. Для этого запорный элемент смесителя выполнен с поршнем, в котором образованы по окружности параллельные оси штока сквозные каналы, а в центральной его части 10 смонтирован уплотняющий клапан.

На чертеже схематически изображен предложенный смеситель, продольный и поперечный разрезы.

Корпус 1 смесителя имеет патрубки горя- 15 чей 2 и холодной 3 воды и выходной патрубок

4. На одном конце штока 5 закреплен маховпчок б, а на другом — запорный элемент, выполненный с поршнем 7, в котором образованы по окружности параллельные оси штока 20 сквозные каналы 8. В центральной части поршня смонтирован уплотняющий клапан 9.

Шток уплотняется при помощи сальника 10.

При вращении маховичка б влево шток 5 отходит от выходного отверстия, при этом 25 входное отверстие патрубка 2 запирается цилиндрической поверхностью поршня. а входное отверстие патрубка 3 открыто. Холодная вода по сквозным каналам в поршне устремляется к выходу.

По мере дальнейшего вывинчпванпя штока

5 поршень 7 своей поверхностью плавно перекрывает отверстие патрубка 3 и одновременно с этим на столько же открывает отверстие патрубка 2.

Таким образом, общий расход воды остается все время постоянным, а температура смешанной воды плавно повышается. В крайнем левом положении поршень полностью закрывает отверстие патрубка 3 и полностью открывает стверстие патрубка 2.

Смесптель горячей и холодной воды СМШ-1, включающий корпус и шток, на одном конце которого закреплен маховичок, а на другом— запорный элемент, от,гичаюигийся тем, что, с целью повышения эффективности регулирования температуры воды, запорный элемент смесителя выполнен с поршнем, в котором образо,ваны по окружности параллельные осп штока сквозные каналы, а в центральной его части смонтирован уплотняющий клапан.

238972

4-4
