Способ получения эмалевого покрытия
Иллюстрации
Реферат

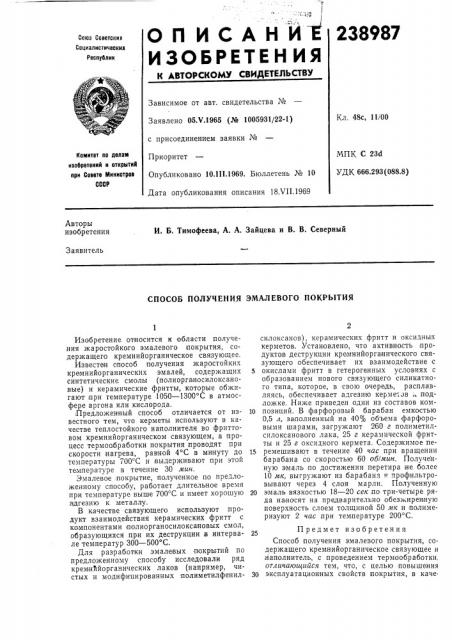

Я
П И С А Н И Е 238987
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 05.V.1965 (Xo 1005931/22-1) с присоединением заявки №
Приоритет
Опубликовано 10.111.1969. Бюллетень № 10
Дата опубликования описания 18Х11.1969
Кл. 48с, 11/00
Комитет по делам иасбрвтвиий и открытий при Совете Мииистров
СССР
МПК С 23d
УДК 666.293 (088.8) Авторы изобретения
И. Б. Тимофеева, А. А. Зайцева и В. В. Северный
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ЭМАЛЕВОГО ПОКРЫТИЯ
Изобретение относится к области получе.ния жаростойкого эмалевого покрытия, содержащего кремнийорганическое связующее, Известен способ получения жаростойких кремнийорганических эмалей, содержащих синтетические смолы (полиорганосилоксано.вые) и керамические фритты, которые обжигают при температуре 1050 †13 С в атмосфере аргона или кислорода.
Предложен|ный способ отличается от известного тем, что керметы используют в качестве теплостойкого наполнителя во фриттовом кремнийорганическом связующем, а процесс термообработки покрытия проводят при скорости нагрева, равной 4 С в минуту до температуры 700 С и выдерживают при этой температуре в течение 30 мин.
Эмалевое покрытие, полученное по предложенному способу, работает длительное время при температуре выше 700 С и имеет хорошую адгезию к металлу.
В качестве связующего используют продукт взаимодействия керамических фритт с компонентами полиорганосилоксановых смол, образующихся при их деструкции в интервале температур 300 †5 С.
Для разработки эмалевых пюкрытий по предложенному способу исследовали ряд кремнййорганических лаков (например, чистых и модифицированных полиметилфенилсилоксанов), керамических фритт и оксидных керметов. Установлено, что активность продуктов деструкции кремнийорганического связующего обеспечивает их взаимодействие с
5 окислами фритт в гетерогенных условиях с образованием нового связующего силикатного типа, которое, в свою очередь, расплавляясь, обеспечивает адгезию керметов ., подложке. Ниже приведен один из составов комlo позиций. В фарфоровый барабан емкостью
0,5 л, заполненный на 40% объема фарфоровыми шарами, загружают 260 г полиметилсилоксанового лака, 25 г керамической фритты и 25 г оксидного кермета. Содержимое пе15 ремешивают в течение 40 час при вращении барабана со скоростью 60 об(мин. Полученную эмаль по достижении перетира не более
10 мк, выгружают из барабана и профильтровывают через 4 слоя марли. Полученную
20 эмаль вязкостью 18 — 20 сек по три-четыре ряда наносят на предварительно обезжиренную поверхность слоем толщиной 50 мк и полимеризуют 2 час при температуре 200 С.
Предмет изобретения
Способ получения эмалевого покрытия, содержащего кремнийорганическое связующее и наполнитель, с проведением термообработки. отличающийся тем, что, с целью повышения
3О эксплуатационных свойств покрытия, в каче.
238987
Составитель Т. Измайлова
Редактор Г, Кузьмина Техред А. А. Камышникова Корректор С. М. Сигал
Заказ 1881/6 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 стве связующего используют продукт взаимодействия керамических фритт с компонентами полиорганосилоксановых смол, образующихся при их деструкции в интервале температур 300 — 500 С, а в качестве наполнителя—
4 керметы в количестве до 25%, проводят термообработку при скорости нагрева деталей, равной 4 С в минуту, до температуры 700 С и выдерживают при этой температуре в те5 чение 30 мин.
