Реферат

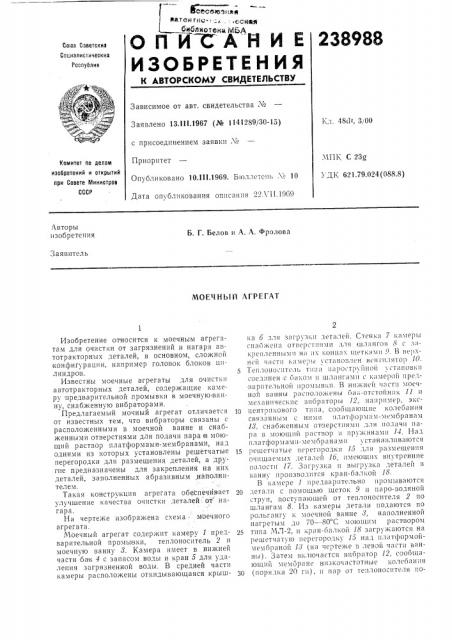

ОПИ АНИЕ

ИЗОБРЕТЕНИЯ.СОЮ Зт.аД

ЕН Г! С.-: >...,<Гонами иблиотекм MEA

Со!оз Советских

Сокиалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 13.Ill.1967 (№ 1141289/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 10.111.1969. Бюллетень № 10

Дата опубликования описания 22Л Н.1969

Кл. 48(1.-, 3/00,ЧПК С 23g

i ÄK 621 79 024(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. Г. Белов и А. A. Фролова

Заявитель

МОЕЧНЫй АГРЕГАТ

Изобретение относится к моечным агрегатам для очистки от загрязнений и нагара автотракторных деталей, в основном, сложной конфигурации, например головок блоков ш1ЛИНДРО!В.

Известны моечные агрегаты для очистки автотракторных деталей, содержащие камеру предварительной промывки в х!Оечную!ванну, снабженную вибраторами.

Предлагаемый мочный агрегат отличается от известных тем, что вибраторы связаны с расположенными в моечной ванне и снабженными отверстиями для подачи пара !в моющий раствор платформами-мембранами, над одними из которых установлены решетчатые перегородки для размещения деталей, а другие предназначены для закрепления на них деталей, заполненных абразивным наполнителем.

Такая конструкция агрегата обеспечивает улучшение качества очистки деталей. от нагара.

На чертеже изображена схема моечного агрегата.

Моечный агрегат содержит камеру 1 предварительной прок!ы!вки, теплоноситель 2 и моечную ванну 8. Камера имеет в нижней части бак 4 с запасом воды и кран 5 для удаления загрязненной воды. В средней части камеры расположены откидывающаяся крышка 6 лля загрузки ltTàlåé. Стенка 7 камеры

cH3 I))IipH H oT!icj) cTll ÿ. >1и лл51 шл -i и гон 8 с 3;lкрепленн a!II на !!х концах щетками О. В верхней части 1.аме;)ы становлен вен гис!51то1) 10.

5 Теплоноситсс1ь типа и!!ростр йной стацовки соед1нен с баком и шлангами с и;I»ego!I предварительной промывки. В нижней части моечHofI BBHHl>1 р !1 с по. 10>IicH I>l I)!I i>-0TcToII HI!I 1 1 11 механические зибраторы 12, например, экс10 центрикового типа, сооо!цаюшие колебания связанным с ними платформам-мембранам

18, снабженным отзерстиями для подачи пара в моющий раствор; пружинами 11. Над платформами-меморанами устанавливаются

15 решетчатые персгоро:1ки 1) Лля размещения очишаемых деталей 16, имеющих внутренние полости 17. Загрузка и выгрузкa,leTaлей в ванн 5 производится hp3H-Оал кой 18

В камере 1 предварительно промываются

20 летали с поз!Ошыо щеток 9 и пароводяной струи, поступающей от теплоносителя 2 по шлангам 8. Из камеры детали подаются по рольгангу к моечной ванне 8, наполненной нагретым до 70 — 80 С моющим раствором

2s типа ЧЛ-2, и «ран-балкой 18 загружаются на решетчатую перегородку 15 над Hлатформоймембраной 18 (на чертеже в левой части в!HHl>I). Затем и,лючастся вибратор 12, сооощаlощий м ех!01) с!Не низко 1тl стотны с 1 О 1! .О ани 51

30 (порядка 20 гц), и пар от те; I0Hocl!Teля по238988

// Ч (оставитель Л. Смольская

Редактор Н. Я. Кузнецова Тскрсд A. Л. Камы|пннкова Ь;оррсктор 3, И. Чванкина

Заказ 1628/10 1 ир аж 480 11одписнос

Ц11ИИПИ Ь,омнтета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, ир Сапунова, 2 дается через отверстия мембраны. При этом детали очищаются от растворимых компонентов нагара за счет сочетания колебаний моющего раствора, создаваемых мембраной, и паровой кавитации, возникающей при пропускании пара через раствор. Продолжительность этой фазы очистки 20 — 25 .Яин. После этого детали выгружаются из ванны, решетчатые перегородки демонтируются, отработанный моющий раствор сливается в ба к-отстойник 11.

Детали, неполностью очищенные от нагара, проходят затем вторую фазу очистки.

Внутренние полости 17 этих деталей на >/3 объема заполняются абразивным наполнителем и изолируются, после чего детали закрепляются на платформе-мембране (на схеме в правой части ванны), ванна заполняется моющим раствором из бака 11, включаются вибраторы и подача лара.

В результате вибрации деталей с наполнителем и химического действия раствора в течение 20 — 30 л|ин разрушаются нерастворимые компоненты нагара — карбенов и карбопдов. Для очистки мелких автотракторных деталей они помещаются в контейнер с абразивным наполнителем, устанавливаемым па

5 мембрану.

После очистки деталей m описываемом агрегате улучшаются физико-механические свойства их поверхностей.

Предмет изобретения

Моечный агрегат для очистки автотракторных деталей, содержащий камеру предварительной промывки и моечную ванну, снаоженную вибраторами, отличающийся тем, что, с

15 целью улучшения качества очистки деталей от нагара, виораторы связаны с расположенными в моечной ванне и снабженными отверстиями для подачи пара в моющий р"с-твор платформами-мембранами, над одни.;|и из которых

20 установлены решетчатые перегородки для размещения деталей, а другие предназначены для закрепления на них деталей, заполненных абразивным наполнителем.
