Реферат



239017

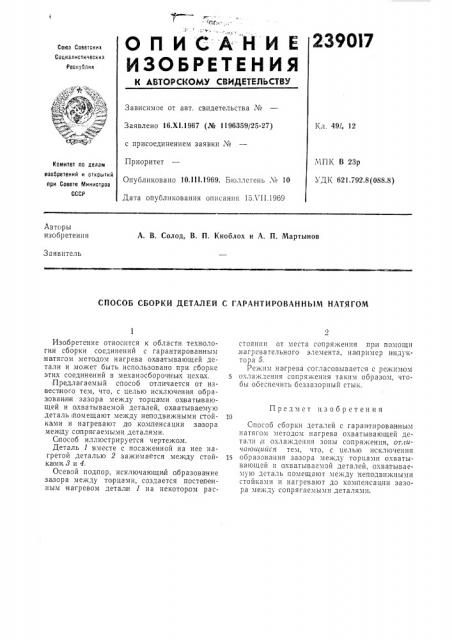

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Со>оз Советских

Со4иалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства Ао

Кл, 491, 12

Заявлено 16.Х1,1967 (№ 1196359/25-27) с присоединением заявки М

Приоритет

Опубликовано 10.111.1969, Бюллетень М 10

Дата опубликования описания 15Л>П.1969

МПК В 23р

УДК 621.792.8 (088.8) Комитет по делан изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. В. Солод, В. П, Кноблох и А. П. Мартынов

Заявитель

СПОСОБ СБОРКИ ДЕТАЛЕЙ С ГАРАНТИРОВАННЫМ НАТЯГОМ

Предмет изобретения

Изобретение относоотся к области технологии сборки соединений с гарантированным натягом .методом нагрева охватывающей детали и может быть использовано при сборке этих соединений в механосборочных цехах.

Предлагаемый способ отличается от известного тем, что, с целью исключения образ>ован>ия зазора между торцами охватьнвающей и охватываемой деталей, охватываемую деталь >помещают между неподвижными стойками и нагревают до компенсации зазора между соуп>ря>гаехтыми деталями.

С>пособ иллюстрируется чертежом.

Деталь 1 вместе с посаженной на нее нагретой деталью 2 зажимается между стойка>ми,,3 и 4.

Осевой подпор, исключающи>й о>бразование зазора между то>рцами, создается постепенным натревом детал>и 1 на некотором расстоянии от места сопряжения при помощи нагревательного элемента, например индуктора 5.

Режим нагрева согласовывается с режимом охлаждения сопряжения таким образом, чтобы обеспечить беззазорный стык.

Способ сборки дета,.тей с гарантированотым натягом методом нагрева охватывающей детали >II охлаждения зоны сопряжения, от.>ича>ои>ийся тем, что, с целью исключения

15 образования зазора между торцами охватывающей и îхватываемой деталей, охватываемую деталь помещают между неподвижными стойками и нагревают до компенсации зазо.ра между сопрягаемыми деталями,.

239017

Составитель В. Ямщиков

Редактор Г. К. Гончарова Техред T. П. Курилко Корректор О. И. Попова

Заказ 1618/17 Тираж 480 Подписное

Цг1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
