Реферат

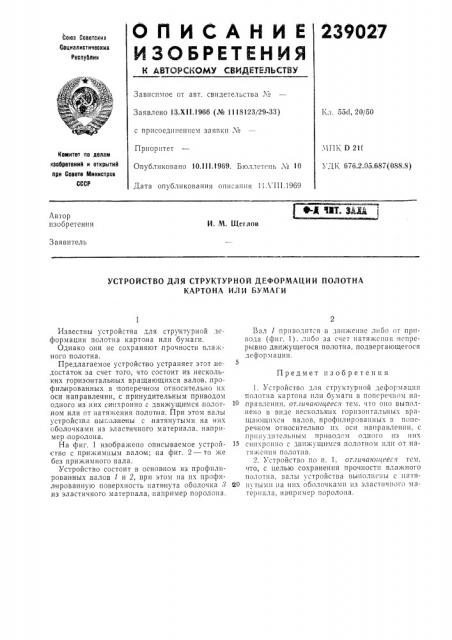

О П И С А Н И Е 239027

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 13.Х11.1966 (№ 1118123/29-33) Кл. 55г1, 20/50 с присоединением заявки ¹

Приоритет

Опубликовано 10.111.1969. Бюллетень № 10. 1ПК B 21f

УДК 676.2.05.687(088 S) Комитет по делам каобретений и открытий при Совете Министров

СССР

Дата опубликования опиc tt tttt 1 11Л I II.1969

Автор изобретения

И. М. Щеглов

Заявитель

УСТРОЙСТВО ДЛЯ СТРУКТУРНОЙ ДЕФОРМАЦИИ ПОЛОТНА

КАРТОНА ИЛИ БУМАГИ

Предмет изобретения

Известны устройства для структурной деформации полотна картона или бумаги.

Однако они не сохраняют прочности влажного полотна.

Предлагаемое устройство устраняет этот,недостаток за счет того, что состоит из нескольких гор изо нтальных вращающихся .валов,,профилированных в поперечном относительно их оси направлении, с принудительным приводом одного из них синхронно с движущимся,полотном .или от натяжения полотна, При этом валы устройства вьп;олнены с,натянутыми на них оболочками из эластичного материала, например,поролона.

На фиг. 1 изображено описываемое устройство с пр ижимным,вало м; на фиг. 2 — To же без прижимного вала.

Устройство состоит в основном из профилированных .валов 1 и 2, при этом на их профилированную поверхность натянута оболочка 3 из эластичного материала, например поролона.

Вал 1 приводится,в движение либо от привода (фиг. 1). либо за счет натяжения непрерывно движущегося полотна, подвергающегося деформации.

1, Устройство для структурной деформации полотна картона или бумаги в ttoIIcðå÷ttoì на10 правленни, от.шча о цееся тем. что оно выполнено в виде нескольких горизонтальных вращающихся валов, профилированных в поперечном относительно их оси направлении, с принудительным приводом одного из них

1> синхронно с движ .щимся полотном или от натяжения полотна.

2. Устройство по п. 1, or tè÷àto цвеся тем, !To, с целью сохранения прочности влажного полотна, валы устройства выполнены с натяЫ нмтыми на них оболочками из эластичного материала, например поролона.

239027

+ua. 2

Составитель Т. Пурышева

Редактор Л. Вигдорова Техрсд T. П. Курилко Корректор А. А. Березуева

Заказ 1662/17 Тираж 480 П

ЦНИИПИ Го одписпое

Когинтега по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2
