Устройство для ухода за полостью рта (варианты)

Устройство для ухода за полостью рта (варианты)

Иллюстрации

Показать все

Реферат

Область изобретения

Настоящее изобретение относится к устройству для ухода за полостью рта, имеющему различные признаки, которые могут включать скребок для очистки поверхностей мягких тканей в полости рта пользователя, элементы для чистки или обработки зубов, подвижные очищающие приспособления, механизмы вибрации и/или варианты ручки для удержания.

Предпосылки создания изобретения

Существует много конструкций зубных щеток, которые имеют стационарные или приводимые в движение механически подвижные очищающие элементы. Эти обычные зубные щетки предназначены для операций по чистке/полировке зубов и обычно содержат головку, предназначенную для операций чистки/полировки, и ручку. Головка типично имеет плоскую или слегка искривленную поверхность, к которой прикреплены очищающие элементы, или к которой прикреплены подвижные держатели очищающих элементов, приводимые в действие механическим приводом. Очищающие элементы таких зубных щеток сконфигурированы для чистки и/или полировки зубов, но не предназначены для эффективной очистки мягких тканей в полости рта пользователя, таких как язык.

Существуют скребки для языка как устройства для удаления микроостатков, находящихся на языке пользователя. Обычные скребки для языка являются автономными устройствами, предназначенными для единственной цели - очистки языка. Эти обычные устройства типично содержат ручку и скребок, не содержащий других чистящих элементов.

Пользователи манипулируют обычными зубными щетками и скребками для языка, взявшись за их ручку. Ручки обычно выполнены как простые линейные стержни из относительно жесткого материала, которые не является ни удобным для пользователя, ни податливым для облегчения манипулирования. Поскольку такие устройства обычно используются в условиях повышенной влажности, их ручки при использовании часто бывают скользкими.

Многие люди используют несколько устройств для ухода за полостью рта ежедневно, выполняя различные операции по уходу за полостью рта. Например, пользователь может использовать зубную щетку для чистки зубов, а затем - скребок для языка для удаления остатков с языка. Затем пользователь вновь может использовать зубную щетку, чтобы дополнительно очистить язык. Поэтому, пользователь несколько раз может переходить от одного устройства к другому во время одной сессии в условиях повышенной влажности.

Краткое описание изобретения

Настоящее изобретение относится к устройству для ухода за полостью рта, которое дает несколько преимуществ и может использоваться для выполнения нескольких функций.

Это достигается за счет создания устройства для ухода за полостью рта, содержащего ручку; головку, прикрепленную к ручке, при этом головка имеет участок тела, продольную ось и первую поверхность; по меньшей мере одно основание, неподвижное относительно участка тела, причем множество чистящих элементов прикреплены к основанию и проходят наружу из первой поверхности; по меньшей мере одну опору, гибко прикрепленную к участку тела, причем множество чистящих элементов прикреплено к опоре и проходит наружу из первой поверхности; при этом основание и опора примыкают друг к другу, совмещены по продольной оси головки и отделены друг от друга каналом, проходящим поперек головки; и чистящие элементы основания содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к опоре; а чистящие элементы опоры содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к основанию, и наклонный чистящий элемент опоры в поперечном направлении смещен от наклонного чистящего элемента основания так, что когда опора отогнута к основанию, между наклонным чистящим элементом основания и наклонным чистящим элементом опоры создается действие типа ножниц.

Предпочтительно, наклонные чистящие элементы основания и опоры являются щетинками.

Предпочтительно, основание расположено на дальнем конце головки.

Предпочтительно, когда опора находится в несогнутом положении, концы наклонных чистящих элементов основания и опоры продольно отстоят один от другого и не перекрываются в поперечном направлении.

Предпочтительно, чистящие элементы опоры содержат опорный элемент в форме щетинки в форме колонны, проходящий дальше, чем любой другой из чистящих элементов на опоре.

Предпочтительно, чистящие элементы опоры содержат опорный элемент в форме пары противолежащих чистящих элементов в форме стенки.

Предпочтительно, первый чистящий элемент в форме стенки из пары содержит первую вогнутую стенку, а второй чистящий элемент в форме стенки из пары содержит вторую вогнутую стенку, противоположную первой вогнутой стенке.

Предпочтительно, чистящие элементы опоры дополнительно содержат пучок щетинок в форме колонны, расположенный между первой и второй вогнутыми стенками.

Устройство может дополнительно содержать чистящие элементы опоры, содержащие первый наклонный чистящий элемент, который проходит наружу из перовой поверхности и наклонен к основанию, и второй наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к основанию, причем первый и второй наклонные чистящие элементы опоры отстоят друг от друга в поперечном направлении; чистящие элементы основания, содержащие первый наклонный чистящий элемент, который проходит наружу из перовой поверхности и наклонен к опоре, и второй наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к опоре, причем первый и второй наклонные чистящие элементы основания отстоят друг от друга в поперечном направлении; и первый и второй наклонные чистящие элементы основания смещены в поперечном направлении от первого и второго наклонных чистящих элементов опоры так, что когда опора отогнута к основанию, создается действие типа ножниц посредством того, что первый и второй наклонные чистящие элементы опоры, двигаясь к первому и второму наклонным чистящим элементам основания, входят в промежуток между первым и вторым наклонными чистящими элементами опоры.

Предпочтительно, первый и второй наклонные чистящие элементы опоры расположены в угловой области опоры.

Предпочтительно, первый и второй наклонные чистящие элементы опоры наклонены к дальнему концу головки, первый и второй наклонные чистящие элементы основания наклонены к ближнему концу головки.

Предпочтительно, чистящие элементы опоры содержат первый наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к основанию, второй наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к основанию, третий наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен от основания, и четвертый наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен от основания, при этом первый, второй, третий и четвертый наклонные чистящие элементы опоры расположены в угловой области опоры.

Устройство может дополнительно содержать множество дугообразных чистящих элементов в форме стенки, образующих петлю в центральной области опоры.

Предпочтительно, чистящие элементы опоры дополнительно содержат первый ненаклонный чистящий элемент, который проходит наружу из первой поверхности по существу перпендикулярно, и второй ненаклонный чистящий элемент, который проходит наружу из первой поверхности по существу перпендикулярно, при этом первый и второй ненаклонные чистящие элементы расположены на боковых сторонах петли, причем первый ненаклонный чистящий элемент расположен между первым и третьим наклонными чистящими элементами опоры, а второй ненаклонный чистящий элемент расположен между вторым и четвертым наклонными чистящими элементами опоры.

Устройство может дополнительно содержать двигатель для привода по меньшей мере части чистящих элементов.

Кроме того, цели изобретения достигаются за счет создания устройства для ухода за полостью рта, содержащего ручку; головку, прикрепленную к ручке, при этом головка имеет участок тела, продольную ось и первую поверхность; первое основание, выступающее наружу из участку тела, неподвижное относительно участка тела и расположенное в самой дальней части головки, причем множество чистящих элементов прикреплено к первому основанию и проходит наружу из первой поверхности; второе основание, выступающее наружу из участка тела, неподвижное относительно участка тела и расположенное в самой ближней части головки, причем множество чистящих элементов прикреплено ко второму основанию и проходит наружу из первой поверхности; первую опору, выступающую наружу из участка тела и упруго соединенную с участком тела, причем множество чистящих элементов прикреплено к первой опоре и проходит наружу из первой поверхности; вторую опору, выступающую наружу из участка тела и упруго соединенную с участком тела, причем множество чистящих элементов прикреплено ко второй опоре и проходит наружу из первой поверхности; при этом первое и второе основания и первая и вторая опоры выровнены по продольной оси головки, и первая и вторая опоры расположены между первым и вторым основаниями так, что первая опора примыкает к первому основанию, и вторая опора примыкает ко второму основанию; чистящие элементы первого основания содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к первой опоре; чистящие элементы первой опоры содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен к первому основанию; чистящие элементы второго основания содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен ко второй опоре; чистящие элементы второй опоры содержат по меньшей мере один наклонный чистящий элемент, который проходит наружу из первой поверхности и наклонен ко второму основанию; причем первая и вторая опоры и первое и второе основание отстоят друг от друга так, что первая и вторая опоры перемещаются независимо друг от друга и от первого и второго оснований; наклонный чистящий элемент первой опоры смещен в поперечном направлении от наклонного чистящего элемента первого основания так, что когда первая опора отогнута к первому основанию, действие типа ножниц создается между наклонным чистящим элементом первого основания и наклонным чистящим элементом первой опоры; а наклонный чистящий элемент второй опоры смещен в поперечном направлении от наклонного чистящего элемента второго основания так, что когда вторая опора отогнута ко второму основанию, действие типа ножниц создается между наклонным чистящим элементом второго основания и наклонным чистящим элементом второй опоры.

Предпочтительно, когда первая опора не отогнута, концы наклонных чистящих элементов первого основания и первой опоры отстоят друг от друга в продольном направлении, и наклонные чистящие элементы первого основания и первой опоры не перекрываются в поперечном направлении; и когда вторая опора не отогнута, концы наклонных чистящих элементов второго основания и второй опоры отстоят друг от друга в продольном направлении, и наклонные чистящие элементы второго основания и второй опоры не перекрываются в поперечном направлении.

Варианты настоящего изобретения могут быть многофункциональными и включать различные комбинации признаков, давая преимущественную комбинацию. Некоторые варианты включают скребок для мягких тканей в комбинации с признаками, предназначенными для чистки зубов и/или в комбинации с особенностями ручки, улучшающими захват ручки пользователем и манипуляции устройством. Вариантами настоящего изобретения могут быть ручные устройства или устройства с механическим приводом, или их комбинации. Эти и другие аспекты настоящего изобретения будут описаны со ссылками на прилагаемые чертежи, на которых изображено следующее.

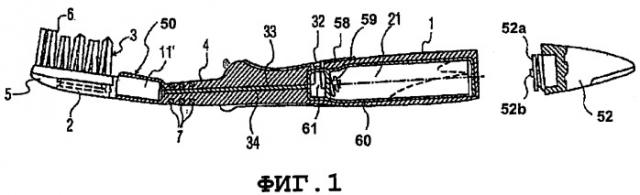

Фиг.1 - вид сбоку, частично в сечении, варианта зубной щетки по настоящему изобретению и колпачка ручки, отсоединенных друг от друга (без батарейки).

Фиг.2 - вид снизу, частично в сечении, другого варианта зубной щетки по настоящему изобретению в собранном состоянии.

Фиг.3 - вид сбоку, частично в сечении, зубной щетки с фиг.2 и колпачка, отсоединенных друг от друга (без батарейки).

Фиг. 4 - вид сбоку еще одного варианта зубной щетки по настоящему изобретению в собранном состоянии.

Фиг. 5 - передняя часть зубной щетки по фиг. 4 с разными вариантами сменных головок.

Фиг. 6 - вид в перспективе головки по еще одному варианту настоящего изобретения.

Фиг. 7 - вид сбоку с частичным сечением зубной щетки по фиг. 6.

Фиг. 8 - вид сверху зубной щетки по фиг. 6 и 7.

Фиг. 9 - вид сбоку, подобный фиг. 7, но с частичным вырезом.

Фиг. 10 - вид сбоку, иллюстрирующий часть головки со щетиной по другому аспекту настоящего изобретения.

Фиг. 11 - вид сбоку с частичным сечением узла пор фиг. 10, встроенного в готовую зубную щетку.

Фиг. 12 - вид в перспективе головки по другому варианту настоящего изобретения.

Фиг. 13 - частичное сечение по линии IX-IX на фиг. 12.

Фиг. 14 - частичное сечение другого варианта настоящего изобретения по линии IX-IX на фиг. 12.

Фиг. 15 - частичное сечение еще одного варианта настоящего изобретения по линии IX-IX на фиг. 12.

Фиг. 16 - частичное сечение еще одного варианта настоящего изобретения по линии IX-IX на фиг. 12.

Фиг. 17 - вид в перспективе части еще одного варианта настоящего изобретения.

Фиг. 18 - частичное сечение по линии XIV-XIV на фиг. 17.

Фиг. 19 - вид в перспективе головки еще одного варианта зубной щетки по настоящему изобретению.

Фиг. 20 - вид сверху головки по фиг. 19.

Фиг. 21 и 22 - виды сверху головки, иллюстрирующие альтернативные вогнутые гребни для головки по фиг. 19.

Фиг. 23 - частичное сечение по линии II-II на фиг. 19.

Фиг. 24 - частичное сечение альтернативной структуры по линии II-II на фиг. 19.

Фиг. 25А и 25В - частичное сечение альтернативной формы гребней для варианта по фиг. 19.

Фиг. 26-39 - виды сверху головки, иллюстрирующие альтернативные конструкции гребня для варианта по фиг. 13

Фиг 40-44 - виды в перспективе других вариантов головки устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 45 - вид сверху другого устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 46 - вид в перспективе части головки устройства для ухода за полостью рта по фиг. 45.

Фиг. 47 - вид сбоку другого устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 48 - вид в перспективе части головки устройства для ухода за полостью рта по фиг. 47.

Фиг. 49 - вид сбоку еще одного варианта устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 50 - вид в перспективе части головки устройства для ухода за полостью рта по фиг. 49.

Фиг. 51 - вид сбоку еще одного варианта устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 52 - вид в перспективе части головки устройства для ухода за полостью рта по фиг. 51.

Фиг. 53 - вид в перспективе части головки еще одного варианта устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 54А-С - дополнительные устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 55 - вид в перспективе головки устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 56 - вид сбоку головки по фиг. 55.

Фиг. 57 - вид сверху головки по фиг. 49 и 50.

Фиг. 58 - вид сбоку головки устройства для ухода за полостью рта по настоящему изобретению.

Фиг. 59 - вид сверху головки по фиг. 58.

Фиг. 60 - вид сверху скребка для мягкой ткани устройства для ухода за полостью рта по другому варианту настоящего изобретения.

Фиг. 61 - вид в перспективе устройства по фиг. 60, где не показаны элементы для чистки зубов, прикрепленные к держателям.

Фиг. 62 - вид сверху скребка для мягкой ткани устройства для ухода за полостью рта по другому варианту настоящего изобретения.

Фиг. 63 - вид в перспективе устройства по фиг. 62, где не показаны элементы для чистки зубов, прикрепленные к держателям.

Фиг. 64 - вид в перспективе устройства для ухода за полостью рта по другому варианту настоящего изобретения.

Фиг. 65 - вид сверху скребка для мягкой ткани на устройстве для ухода за полостью рта по еще одному варианту настоящего изобретения.

Фиг. 66 - вид в перспективе устройства по фиг. 65, где не показаны элементы для чистки зубов, прикрепленные к держателям.

Подробное описание изобретения

Нижеследующие варианты показывают различные аспекты настоящего изобретения в форме различных конструкций устройства для ухода за полостью рта, которые обладают различными признаками и выполняют различные функции. Хотя эти аспекты раскрываются в контексте конкретных иллюстративных вариантов, согласно настоящему изобретению предлагается устройство для ухода за полостью рта, которое включает один или более из описанных признаков. Устройство для ухода за полостью рта может включать первый признак, описанный в одном иллюстративном примере конструкции, а также второй признак, описанный в другом примере конструкции.

Другими словами, настоящее изобретение предусматривает сочетание и согласование разных признаков из описанных вариантов в разных комбинациях в одном устройстве для ухода за полостью рта. Таким образом, настоящее изобретение обеспечивает возможность выбора комбинации конструкций чистящих/обрабатывающих элементов, скребков для тканей, ручек, захватов, механических приводов, материалов и ориентаций и т.п. для достижения нужного результата и для получения дополнительных преимуществ при уходе за полостью рта, таких как улучшенная очистка, полировка зубов, отбеливание зубов, очистка языка, массаж десен и пр.

Предлагаются устройства для ухода за полостью рта различных конструкций, которые по существу содержат ручку и одно или более из очищающих приспособлений. Ручка может содержать механический привод, например для вращения, вибрации или перемещения очищающих элементов. В одной конструкции зубная щетка снабжена элементом механического вибратора и головкой, имеющей множество различных чистящих/обрабатывающих элементов, и очищающих участков, которые обеспечивают усиление эффекта очистки/обработки. Элементы для очистки/обработки движутся под воздействием механического вибрационного устройства и/или независимо от механического вибрационного устройства. Такая зубная щетка, таким образом, обеспечивает синергическую и улучшенную очистку и массаж зубов и десен.

В настоящем описании раскрываются разнообразные конструкции зубных щеток. Одна конструкция является зубной щеткой, имеющей множество групп чистящих/обрабатывающих элементов, уникальным образом закрепленных на головке щетки, и такое крепление способствует гибкой ориентации этих групп относительно очищаемых зубов и десен. Например, головка такой зубной щетки может "охватывать" отдельные зубы, что позволяет обеспечить более глубокое проникновение чистящих/обрабатывающих элементов между зубами. Такая конструкция обеспечивает общую очистку, например, независимым движением групп чистящих/обрабатывающих элементов относительно головки зубной щетки и относительно друг друга.

В одном примере первая группа является центральной группой, или "островком" чистящих/обрабатывающих элементов, гибко установленных на головке зубной щетки. Вторая группа неподвижно прикреплена на головке зубной щетки в конфигурации, окружающей по меньшей мере часть первой группы. Центральная группа прикреплена к головке зубной щетки через гибкую эластомерную мембрану, упругие пластиковые полоски, сетку или другой материал, который гибко соединяет первую группу с головкой зубной щетки.

В другом варианте зубная щетка разделена на множество отдельных чистящих участков. Эти участки включают по меньшей мере один и, предпочтительно, два участка, в которых чистящие/обрабатывающие элементы установлены на основании, а на других участках чистящие/обрабатывающие элементы установлены на держателях, где держатели имеют большую степень подвижности, чем основания. Держатели являются упругими, поэтому при использовании чистящие/обрабатывающие элементы могут перемещаться из первоначального положения и возвращаться в первоначальное положение. Держатели могут быть сформированы из узких стержней или стержней малого диаметра, отходящих от тела головки зубной щетки к подушке, поддерживающей чистящие/обрабатывающие элементы. Этот узкий или имеющий малый диаметр стержень может быть заключен в упругий материал.

В одной другой конструкции относительно неподвижное основание расположено и на дистальном и на проксимальном концах головки зубной щетки и между двумя основаниями установлены по меньшей мере два упругих держателя. Такие различные участки очистки отделены друг от друга каналами, проходящими через всю головку в поперечном направлении.

В заявке далее раскрывается конструкция зубной щетки, имеющей множество групп "островков" чистящих/обрабатывающих элементов, установленных уникальным способом на головке зубной щетки, и такое крепление способствует гибкой ориентации этих групп относительно очищаемых зубов и десен. Более конкретно, группы чистящих/обрабатывающих элементов установлены относительно головки зубной щетки с использованием поперечной гибкой мембраны или полосы, проходящей от периферии чистящих/обрабатывающих элементов к боковым стенкам головки зубной щетки. В одном примере такая гибкая мембрана обеспечивает возможность качания чистящих/обрабатывающих элементов на ограниченный угол в направлениях, охватывающих 360^о, что в свою очередь позволяет ориентировать чистящие/обрабатывающие элементы в направлении зубов, даже если зубная щетка ориентирована не строго параллельно зубам пользователя.

Одна иллюстративная зубная щетка такой конструкции содержит головку в форме основания, имеющего возвышающуюся стенку, образующую периферийную раму. В одном варианте внутри рамы установлена тонкая упругая мембрана или полоса. Мембрана или полоса способна изгибаться для облегчения ориентирования чистящих/обрабатывающих элементов, установленных на мембране, относительно зубов пользователя.

Чистящими/обрабатывающими элементами могут быть щетинки, закрепленные на мембране или полосе при ее отливке. Дополнительные чистящие/обрабатывающие элементы можно разместить на периферии "островков" для облегчения очистки в областях между "островками". В одном варианте такие дополнительные чистящие/обрабатывающие элементы неподвижно закреплены на головке зубной щетки вне периферии мембраны или полосы, которая гибко удерживает "островки" чистящих/обрабатывающих элементов. Такая комбинация гибкого и фиксированного крепления чистящих/обрабатывающих элементов обеспечивает очень эффективную чистку зубов и массаж десен.

При использовании давление, прилагаемое пользователем к ручке зубной щетки, заставляет первую группу чистящих/обрабатывающих элементов контактировать с зубами. Когда сила, прилагаемая к зубной щетке, превысит заранее определенное значение, центральная группа чистящих/обрабатывающих элементов смещается относительно остальной части головки. Такое движение, в свою очередь, позволяет другой группе чистящих/обрабатывающих элементов войти в контакт с другими участками зубов, расположенных на большем расстоянии от головки, включая межпроксимальные пространства между зубами.

Такая желательная гибкость центральной группы чистящих/обрабатывающих элементов может обеспечиваться эластомерным мостиком между центральной подвижной группой чистящих/обрабатывающих элементов и окружающей внешней группой чистящих/обрабатывающих элементов. Такой эластомерный мостик может быть непрерывным или может быть выполнен как последовательность независимых мостиков с пустым пространством между каждым мостиком для достижения большей гибкости. Ширину такого мостика можно регулировать, чтобы менять величину силы, необходимую для выталкивания центральной группы чистящих/обрабатывающих элементов в положение, где другая группа сможет достигнуть наибольшего чистящего потенциала.

В другой конструкции зубной щетки зазор между группами чистящих/обрабатывающих элементов, соответствующий ширине эластомерного мостика между ними, можно эффективно заполнить эластомерными скребками, которые перемещаются при приложении силы к центральной группе чистящих/обрабатывающих элементов. Например, на эластомерный мостик можно установить скошенные эластомерные скребки так, чтобы более узкий конец скребков изгибался внутрь и наружу, когда к ручке зубной щетки прилагается и прекращает прилагаться сила. Такое скобление зубов еще больше улучшает функции очистки и обработки, выполняемые зубной щеткой.

В тех вариантах конструкций, где имеется силовой привод, зубная щетка имеет источник питания. Источником питания может быть по меньшей мере одна батарейка, например, 1, 2 или более батареек. Батарейка может быть сменной или фиксированной, заряжаемой или не заряжаемой или заряжаемой от внешнего источника. Далее, батарейка может быть любого размера, например типоразмера АА, ААА, 9В, и С. Альтернативно, источником питания может быть внешний источник, например адаптер переменного тока.

Переходя к чертежам, и зубная щетка по фиг. 1, и зубная щетка по фиг. 2 и 3 имеют рукоятку 1, переднюю головку 3, на которой расположены щетинки, и шейку 4, которая соединяет головку 3 с ручкой 1. Щетинки объединены в пучки 6 и заделаны в держатель 5, образуя своими свободными концами профилированную чистящую поверхность. В показанном варианте держатель 5 с пучками 6 щетинок для обеспечения возможности его смены расположен на держателе 2 головки 3 известным образом и поэтому его подробное описание опускается. Кроме того, как описано выше, вместо показанной конфигурации щетинок могут применяться элементы для чистки зубов любой конструкции.

Шейка 4 снабжена разделительными зонами 7, предпочтительно выполненными из упругого, относительно податливого материала и обеспечивающими или дополнительно увеличивающими упругость шейки 4, в результате чего при использовании зубной щетки несущая щетину головка 3 может упруго возвращаться в исходное положение, если к ней будет приложена сила, действующая в направлении чистящей поверхности. Факультативно, разделительные зоны 7 выполнены как прорези, которые проходят по части окружности шейки и заполнены упругим податливым материалом (например, термопластичным эластомером). Следует понимать, что форма и количество разделительных зон могут быть различными. Предусмотрена также возможность создания гибкой зоны шейки без использования компонентов из упругого материала, например, формируя суженный или гофрированный участок.

В переднюю часть головки 3 или в ту часть шейки 4, которая примыкает к головке 3, встроен механический вибратор 50, посредством которого на несущую щетинки головку 3 можно передать вибрации, осуществляющие или усиливающие очистку зубов. Вибратор 50 может быть соединен с источником питания, размещенным в ручке 1, через электрические соединения, проходящие в шейке 4, как описано ниже. В одном варианте разделительные зоны 7 выполнены из упругого податливого материала, который демпфирует вибрации между вибрирующей головкой 3 и ручкой 1, в результате чего вибрация, возникающая, в частности, в головке 3, мало передается на ручку 1. Это значит, что во время чистки зубов на ручке 1 могут чувствоваться лишь небольшие вибрации, и поэтому зубная щетка удобна в эксплуатации. В другом варианте, возникающие вибрации не демпфируются ручкой 1 и могут действовать с полной силой на головке 3. Вместо разделительных зон 7, имеющих упругий податливый материал, также можно использовать другие элементы, демпфирующие вибрацию. Далее, демпфирование может осуществляться, например, путем использования базового материала шейки, которому придана конкретная форма, например форма мехов и пр. Альтернативно, шейка может быть сформирована с уменьшенной толщиной и/или с использованием двойных материалов, как описано в заявке на патент США №11/053589, поданной 4 февраля 2005 года, содержание которой включено в настоящее описание путем отсылки.

В ручке 1 расположен кожух или гильза 60, которая проходит в продольном направлении ручки и выполнена из электропроводного материала. И ручка 1, и гильза 60 открыты сзади и образуют полость 21, которая может быть закрыта сзади колпачком 52, и в которую может вставляться батарейка 55, в предпочтительном варианте продающаяся неперезаряжаемая цилиндрическая батарейка определенной мощности (напр., 1,5 В), служащая источником питания для вибратора 50. Однако в качестве источника питания можно использовать и батарейки в форме таблеток или аккумуляторы.

В гильзе 60 на поперечной стенке 28 установлен пружинный контакт 59 для положительного полюса батареи 55 (см. фиг.2), который соединен с вибратором 50 через электрическую линию 31, выключатель 32, который установлен в гильзе 60 и может приводиться в действие снаружи ручки 1, и электрическую линию 33, проходящую в шейке 4. Электрическое соединение может разрываться выключателем 32.

Колпачок 52 снабжен резьбовым выступом 52 а, выполненным из электропроводного материала, и с помощью этого резьбового выступа может ввинчиваться в ручку 1 и/или в гильзу 60. Резьбовой выступ 52а снабжен контактной поверхностью 52b, которая при ввинченном колпачке 22 упирается в отрицательный полюс 35 батарейки 55, вставленной в гильзу 60. Отрицательный полюс 35 электрически соединен с вибратором 50 через резьбовой выступ 52а, саму гильзу 60 и линию 34, которая соединяет гильзу 60 с вибратором 50 и проходит через шейку 4.

Вместо питания, подаваемого через электропроводную гильзу 60, можно использовать какой-либо другой способ подачи питания, например по проводам или через электропроводный пластик.

В варианте, показанном на фиг.1, вибратор 50 содержит вибрационный элемент 11, который предпочтительно функционирует в качестве вибрационного якоря и может быть соединен непосредственно с источником питания по линиям 33, 34 и вибрировать при подключении источника питания.

В случае варианта зубной щетки, показанном на фиг.2 и 3, вибратор 50 содержит вибрирующий элемент 11, в форме эксцентрика, который создает механические вибрации и может вращаться вокруг своей оси, проходящей в продольном направлении зубной щетки. Кроме того, вибратор 50 содержит привод, который расположен непосредственно рядом и выполнен в форме микродвигателя 15. Вибрирующий элемент соединен с валом 15а микродвигателя 15, который может быть электрически соединен с источником питания линиями 33, 34. Микродвигатель 15 и эксцентрик могут размещаться в корпусе 12 как единый узел.

Вместо эксцентрика, который может приводиться во вращение, можно использовать вибрирующий элемент 11, совершающий возвратно-поступательные перемещения. В случае зубной щетки по настоящему изобретению можно разместить несущую щетинки головку 3 так, что она может перемещаться относительно шейки 4, чтобы таким образом, при использовании вибратора 50, двигаться относительно остальных частей зубной щетки.

Электрические линии 31, 33, 34 также могут быть выполнены из электропроводного пластика. Выключатель 32, который соединяет или отсоединяет линии 31, 33, также может быть, например, магнитным выключателем. Однако предпочтительной конструкцией выключателя 32 является импульсный выключатель, расположенный на печатной плате вместе с другими электронными компонентами, которые запоминают состояние выключателя.

Однако, электрическое соединение между батарейкой 55 и вибрирующим элементом 11 (фиг.1) или приводом 15 (фиг.2 и 3) можно устанавливать и разрывать не выключателем 32, а колпачком 52, который может ввинчиваться в ручку и/или в гильзу 60, или соединяться с ними через байонет поворотом (т.е., выключатель 32 при такой конструкции становится не нужен).

Вместо заднего колпачка 52, ввинчивающегося в ручку 1, разумеется, можно использовать какой-либо другой тип разъемного соединения (например, вставляемое соединение, байонетное соединение и пр.) и соответствующую конструкцию контактной детали, взаимодействующей с отрицательным полюсом 35.

Можно также придать колпачку 52 такую форму, которая совершенно отлична от показанной на чертежах. Например, колпачок может быть снабжен установочной поверхностью или ножкой и, тем самым, служить элементом, на который можно поставить зубную щетку.

Зубная щетка, показанная на фиг.4, по существу соответствует зубной щетке, показанной на фиг.2 и 3. Как показано на фиг.4, вибратор 50 расположен непосредственно в передней головке 3. В этом иллюстративном варианте гильза 60 отсутствует. Батарейка 55 соединена непосредственно с вибратором 50 линиями 33, 34. В этой зубной щетке предпочтительно используется сменный держатель 5 щетинок, который может быть установлен на носителе 2 головки 3, например, с помощью защелкивающегося соединения. Возможность замены держателя 5 щетинок, снабженного пучками 6 щетинок, дает особые преимущества, поскольку зубную щетку с вибратором 50 можно использовать независимо от срока службы щетинок, который обычно короче даже срока службы батарейки 55.

Как показано на фиг.5, вместо держателя 5 или 5а щетинок, которые образуют часть обычной зубной щетки и снабжены пучками 6 или 6а щетинок, на носителе 2 можно факультативно использовать другие держатели или адаптеры 5b-5d, снабженные другими межзубными щетками 6b, 6с или устройствами 6d для обработки межзубного пространства для эффективной очистки пространства между зубами. Межзубная щетка 6b может быть выполнена, например, как спиральная щетка, выполненная из проволоки с покрытием со сплетенными пластиковыми нитями. Межзубная щетка 6с содержит щетинки, которые совместно образуют конец пучка. Обрабатывающая часть 6d может быть выполнена как пластмассовый элемент, снабженный наконечником, и может быть снабжена абразивным покрытием для удаления зубного камня и налета из межзубного пространства. Разумеется, можно использовать любые другие необходимые обрабатывающие головки. В варианте по фиг.4 и 5 держатель 5 щетинок может быть сконфигурирован так, чтобы обеспечить возможность создаваемых вибрацией движений относительно носителя 2.

Для установки вибратора 50, соединительных линий 33, 34 и других электронных компонентов зубную щетку по настоящему изобретению или ее корпус можно изготавливать из двух частей и эти две части сваривать водонепроницаемым швом после установки вышеупомянутых компонентов. Однако, зубную щетку по настоящему изобретению можно также производить методом литья под давлением, предпочтительно отливая два или более компонента. Вышеперечисленные детали преимущественно устанавливают как единый узел в отливку, выполненную из первого материала, и инкапсулируют вторым материалом (или другим материалом) методом литья под давлением. Нет необходимости полностью инкапсулировать эту первую часть. Некоторые детали могут оставаться обнаженными, благодаря чему можно получить эстетический эффект.

Однако вышеперечисленные электронные компоненты можно вставлять и в уже готовую ручку 1. В предпочтительном варианте, поскольку в головке 3 или в непосредственно примыкающем к ней участке шейки 4 расположен не только сам вибрирующий элемент 11, 11', но и привод, т.е. микродвигатель 15, нет необходимости проводить механический приводной элемент через гибкую шейку 4, чтобы соединить микродвигатель с вибрирующим элементом 11. В этом варианте через шейку 4 проходят электрические линии 33, 34 (напр., провода, кабели или электропроводные пластиковые дорожки).

Согласно одному варианту настоящего изобретения используется механический вибратор 50, который имеет диаметр менее приблизительно 15 мм, предпочтительно менее приблизительно 6 мм, и длину менее 35 мм, предпочтительно менее 20 мм. Это позволяет получить эргономичную и легкую в обращении конфигурацию зубной щетки. Зубная щетка по настоящему изобретению по размеру более или менее соответствует известным ручным зубным щеткам, что позволяет упростить
