Реферат



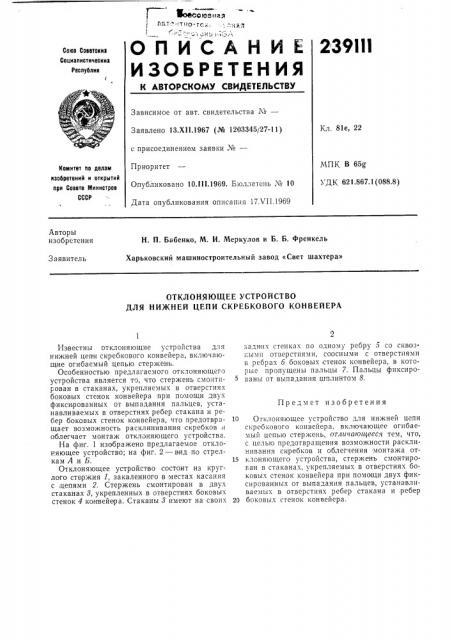

qqcäHVa 239lll

ИЗОВРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюа Соеетскиа

Социалистические

Респуелик

Зависимое от авт. свидетельства ¹â€”

Кл. 81е, 22

Заявлено 13.XII.1967 (№ 1203345i27-1) ) с присоединением заявки №вЂ”

Приоритет

Опубликовано 10.Ill.1969. Бюллетень ¹ 10

Дата опубликования описания 17.VI I.1969

МПК В 65g

УДК 621.867.1 (088.8) Комитет по делам иаоьретений и открытий при Совете Министров

СССР

Авторы изобретения

H П. Бабенко, М. И. Меркулов и Б. Б. Френкель

Харьковский машиностроительный завод «Свет шахтера»

Заявитель

ОТКЛОНЯЮЩЕЕ УСТРОЙСТВО

ДЛЯ НИЖНЕЙ ЦЕПИ СКРЕБКОВОГО КОНВЕЙЕРА

Предмет изобретения

Известны отклоняющие устройства для нижней цепи скребкового конвейера, включающие огибаемый цепью стержень.

Особенностью предлагаемого отклоняющего устройства является то, что стержень смонтирован в стаканах, укрепляемых в отверстиях боковых стенок конвейера при помощи двух фиксированных от выпадания пальцев, устанавливаемых в отверстиях ребер стакана и ребер боковых стенок конвейера, что предотвращает возможность расклинивания скребков облегчает монтаж отклоняющего устройства.

На фиг. 1 изображено предлагаемое отклоняющее устройство; на фиг. 2 — вид по стрелкамА и Б.

Отклоняющее устройство состоит из круглого стержня 1, закаленного в местах касания с,цепями 2. Стержень смонтирован в двух стаканах 8, укрепленных в отверстиях боковых стенок 4 конвейера. Стаканы 8 имеют на своих задних стенках по одному ребру 5 со сквоз;:ымп отверстиями, соосными с отверстиями в рсбрах б боковых стенок конвейера, в которые пропущены пальцы 7. Пальцы фнксиро5 ваны от выпадания шплинтом 8.

10 Отклоняющее устройство для нижней цепи скребкового конвейера, включающее огибаемый цепью стержень, отличаюи)ееся тем, что, с целью предотвращения возможности расклинивания скребков и облегчения монтажа от15 клоняющего устройства, стержень смонтироFBH в стаканах, укрепляемых в отверстиях боK0Bblx стенок конвейера при помощи двух фиксированных от выпадания пальцев, устанавливаемых в отверстиях ребер стакана и,ребер

20 боковых стенок конвейера.

239111

Hvar

Составитель А. С. Дубровский

Редактор В. Ф. Смирягина Текред Л. Я. Левина Корректор О, И. Полова

Заказ !615, 18 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, лр. Серова, д. 4

Типография, пр. Сапунова, 2
