Реферат

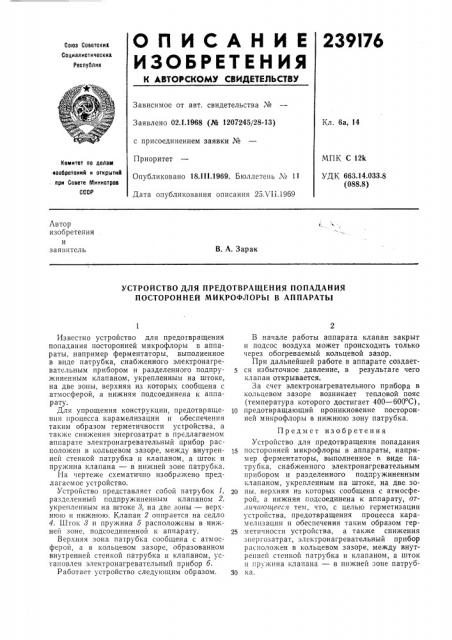

О П И С А H И Е 239l76

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свез Саветскик

Социалистическик

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.!.1968 (№ 1207245/28-13) с присоединением заявки №

Приоритет

Опубликовано 18Л!!.1969. Бюллетень № 11

Дата опубликования описания 25Л Iii.1969

Кл. 6а, 14

МПК С 12k

УДК 663.14.033.8 (088.8) комитет по пелам изобретений и открытий. при Совете Министров

СССР

Автор изобретения и заявитель

В. А. Зарак

УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОПАДАНИЯ

ПОСТОРОННЕЙ МИКРОФЛОРЫ В АППАРАТЫ

Известно устройство для предотвращения попадания посторонней микрофлоры в аппараты, например ферментаторы, выполненное в виде патрубка, снабженного электронагревательным прибором и разделенного подпружиненным клапаном, укрепленным на штоке, на две зоны, верхняя из которых сообщена с атмосферой, а нижняя подсоединена к àïïàрату.

Для упрощения конструкции, предотвращения процесса карамелизации и обеспечения таким образом герметичности устройства, а также снижения энергозатрат в предлагаемом аппарате электронагревательный прибор расположен в кольцевом зазоре, между внутренней стенкой патрубка и клапаном, а шток и пружина клапана — в нижней зоне патрубка.

1-1а чертеже схематично изображено предлагаемое устройство.

Устройство представляет собой патрубок 1, разделенный подпружиненным клапаном 2, укрепленным на штоке 8, на две зоны — верхнюю и нижнюю. Клапан 2 опирается на седло

4. Шток 3 и пружина б расположены в нижней зоне, подсоединенной к аппарату.

Верхняя зона патрубка сообщена с атмосферой, а в кольцевом зазоре, образованном внутренней стенкой патрубка и клапаном, установлен электронагревательный прибор б.

Работает устройство следующим образом.

В начале работы аппарата клапан закрыт и подсос воздуха может происходить только через обогреваемый кольцевой зазор.

При дальнейшей работе в аппарате создается избыточное давление, в результате чего клапан открывается.

За счет электронагревательного прибора в кольцевом зазоре возникает тепловой пояс (температура которого достигает 400 — 600 С), 1О предотвращающий проникновение посторонней микрофлоры в нижнюю зону патрубка.

Предмет изобретения

Устройство для предотвращения попадания

15 посторонней микрофлоры в аппараты, например ферментаторы, выполненное г. виде патрубка, снабженного электронагревательным прибором и разделенного подпружиненным клапаном, укрепленным на штоке, на две зо20 ны, верхняя из которых сообщена с атмосферой, а нижняя подсоединена к аппарату, отличающееся тем, что, с целью герметизации устройства, предотвращения процесса карамелнзации и обеспечения таким образом гер2S метпчности устройства, а также снижения энергозатрат, электронагревательный прибор расположен в кольцевом зазоре, между внутренней стенкой патрубка и клапаном, а шток и IIp< æèíç клапана — В нижней зоне патрУб30 на.

239176

Составитель T. Полянская

Редактор Э. H. Шн баева Техред А. В. Куклина

Корректоры: В. Петрова и A. Николаева

Заказ 1687/5 Тираж 480 Подписное

ЦНИ11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
