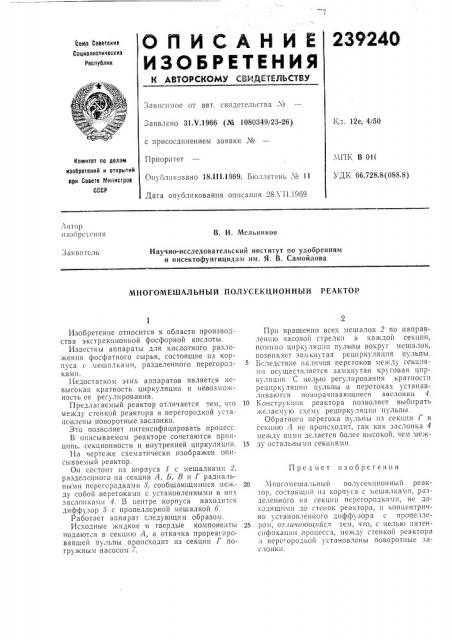

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1ои1з Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 12е, 4/50

Заявлено 31.Ч.1966 (№ 1080349/23-26) с присоединением заявки ¹

Г1рпоритет

ЧПК В 011

УДК 66,728.8(088.8) Комитет па делам изобретений H открытий при Совете Министров

СССР

Опубликовано 18,111.1969. Бюллетень ¹ 11

Дата опубликования описания 28Л 11,1969

Л1ггор из001?07 ения

8. И. Мельников

Научно-исследовательский институт по удобрениям и инсектофунгицидам им. Я, В. Самойлова

Заявитель

МНОГОМЕШАЛЬНЪ|Й ПОЛУСЕКЦИОННЫЙ РЕАКТОР

Предмет изобретения

Изобретение относится к области производства экстракционной фосфорной кислоты.

Известны аппараты для кислотного разложения фосфатного сырья, состоящие из корпуса с мешалками, разделенного перегородками.

Недостатком этих аппаратов является невысокая кратность циркуляции и невозможность ее регулирования.

Предлагаемый реактор отличается тем, что ме?кду стенкой реактора и перегородкой устаисвлены поворотные заслонки.

Зто позвсляет интенсифицировать процесс.

В описываемом реакторе сочетаются принципь. Секционности и внутренней циркуляции.

На черте?ке схематически изображен описываемый реактор.

Он состоит из корпуса 1 с мешалками 2, разделенного на секции А, Б, В и Г радиальными перегородками 8, сообщающимися между собой перетоками с установленными в них заслонками 4. В центре корпуса находится диффузор 5 с пропеллерной мешалкой 6.

Работает аппарат следующим образом.

Исходные жидкие и твердые компоненты подаются в секцию А, а откачка прореагировавшей пульпы происходит из секции Г погру?кным насосом 7.

При вращении всех мешалок 2 по направлению часовой стрелки в каждой секции, помимо циркуляции пульпы вокруг метпалок, возникает замки тая рецпркуляция пульпы.

Вследствие на 7ичия перетоков между секци11ми осущестгляется замкнутая круговая циркуляция. С целью регулирования кратности рециркуляц1ш пульпы в перетоках устанавливаются поворачивающиеся заслонки 4.

10 Конструкция реактора позволяет выбирать жe:Iае. lуlо схсх1\ рецир1л,7яции пульпы, Обратного перетока пульпы из секции 1 в секци10 А не происходит, Т31 как 33с 7011»:3 4 межд 1ими де 73ется 60,7сс выс01 Ой, 1ем меж15 д) остальными секциями.

20 Чиогомеша 7ьный полусекционный реакТ01?, состоящии из корп1 с3 с мешалками, р33деленного на секции перегородками, не доходящими до стенок реактора, и концентрично установленного диффузора с пропелле25 ром, от.1и toiotttt!ttc;I тем. что, с целью интенсификации процесса, между стенкой реактора перегородкой установлены поворотные заслонки.
