Реферат

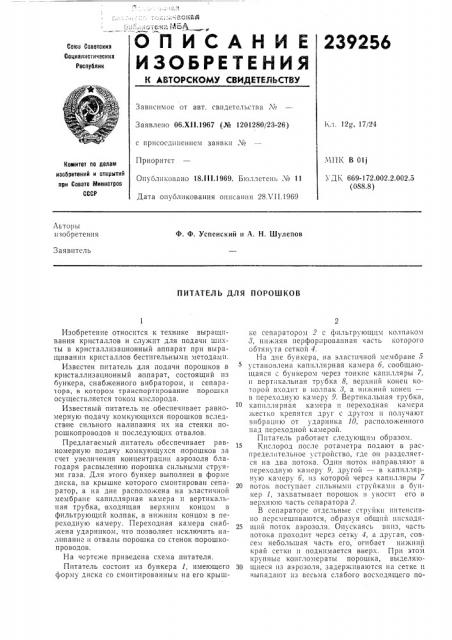

/ - 1." Ж О П И С А Н И Е

Соцнвлистическнх

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 12о, 17/24

Заявлено 06.Х11.1967 (№ 1201280/23-26) с Ipllcocдииением зат1вки №.ЧПК В 01j

Приоритет

Опубликовано 18.III.1969. Б1оллетснь ¹ 11

Дата опубликования описания 28ХП.1969

Комитет по аепви изобретений и открытий прн Совете Министров

СССР

3 ДК 669-172.002.2.002.5 (O88.S) Авторы изобретения

Ф. Ф. Успенский и A. Н. Шулепов

Заявитель

ПИТАТЕЛЬ ДЛЯ ПОРОШКОВ

Изобретение относится к технике выращивания кристаллов и служит для подачи шихты в кристаллизационный аппарат при выращивании крис1аллов бестигельными методами, Известен питатель для подачи порошков в кристаллизационный аппарат, состоящий из бункера, снабженного вибратором, и сепаратора, в котором транспортирование порошка осуществляется током кислорода.

Известный питатель не обеспечивает равномерную подачу комкующихся порошков вследствие сильного налипания их на стенки порошкопроводов и последующих отвалов.

Предлагаемый,питатель обеспечивает равномерную подачу комкующухся порошков за счет увеличения концентрации аэрозоля благодаря распылению порошка сильными струями газа. Для этого бункер выполнен в форме диска, на крышке которого смонтирован сепаратор, а на дне расположена на эластичной мембране капиллярная камера и вертикальная трубка, входящая верхним концом в фильтрующий колпак, а нижним концом в переходную камеру. Переходная камера снабжена ударником, что позволяет исключить налипание и отвалы:порошка со стенок порошкопроводов.

На чертеже приведена схема .питателя.

Питатель состоит из бункера 1, имеющего форму. диска со смонтированным на его крышке сепаратором 2 с фильтрующцм колпаком

3, нижняя перфорированная часть которого обтянута сеткой 4.

На дне бункера, на эластичной мембране 5 установлена капиллярная камера 6, сообщающаяся " бункером через тонкие капилляры 7, и верг;1кальная трубка 8, верхни!! конец которой вхОдит в колпак 8, а ни кний конец в переходную камеру 9. Вертикальная трубка, капиллярная камера и переходная камера жест ко крепятся дру Г с др Гом H по 1!1 чаlот вибрацию от ударника 10, расположенного иад переходной камерой.

Питатель работает следующим образом.

15 Кислород после ротаметра подают в распределительное устройство, где он разделяется на два потока. Один поток направляют в переходную камеру 9, другой — в капилляриую камеру 6, из которой черсз капилляры 7

20 поток пост пает сильными струйками в бункер 1, захватывает порошок и уносит его в верхнюю часть сепаратора 2.

В сепараторе отдельные струйки интенсивно .псрсмешива!Отся, образуя общий иисходя25 щий поток аэрозоля. Опускаясь вниз, часть потока проходит через сетку 4, а другая, совсем небольшая часть его, огибает нижний край сетки и поднимается вверх. При этом крупные конгломераты порошка, выделя1о30 щиеся из аэрозоля, задерживаются на сетке и

«ыпада!от из весьма слабого восходящего по239256

Сос) авнтсль В. И, Кудряшов

Редактор В. Торопова Текред А. A. Камышникова Корректор Н. В. Дятлова

Заказ 1683;13 Тира>к 480 Подписное

ЦНИИПИ Комитета по делам изобретешй и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д, 4

Типография, пр, Сапунова, 2

)б раз IOILICI OCr BII i 1)II «O;III3«ll. Ь 1310" даря эгому получается большая поддер)«ивасмая постоянной концентрация порошка в потоке, направляющемся в вертикальную трубку.

Из вертикальной трубки аэрозоль устрсмляется в горелку, где он сливается с первым потоком чистого кислорода, поступающего из переходной камеры.

Под действием вибратора порошок в бункере непрерывно подвигается по слегка наклонной плоскости на струйки кислорода, выходящие из капилляров. Порошок, выпадающий из аэрозоля, частично захватывается струйками, а другая часть распределяется на поверхности слоя порошка, находящегося в бункере.

Скопление порошка на сетке, на стенках вертикальной трубки и центрального канала горелки предупреждается действием ударника гО ио переходной камере. 1(роме того, действие ударника способствуег выравниванию слоя порошка над капиллярами.

5 Предмет гизобрстения

1. 11II) атель для порошков, cocToBU1IIII бункера с вибратором, сепаратора с фильтрующ гм колпаком и переходной камеры, огличающийся тем, что, с целью обеспечения

10 равномерной подачи комкующихся порошков, бункер выполнен в форме диска, на крышке которого смонтирован сепаратор, а на дне распо.lo)IIcH3 II3 эластичной мембране «3IIII:Iлярная камера и вертикальная трубка, вхо15 дящая верхним концом в фильтрующий колпа«, а ни)кпим концом в переходную камеру.

2. Питатель Ilo п. 1, отличающийся тем, что, с целью предупреждения скопления порошка на степках колпака и вертикальной трубки, 2О переходная камера снабжена ударником.
