Способ окисления нитридов металлов

Способ окисления нитридов металлов

Иллюстрации

Показать все

Реферат

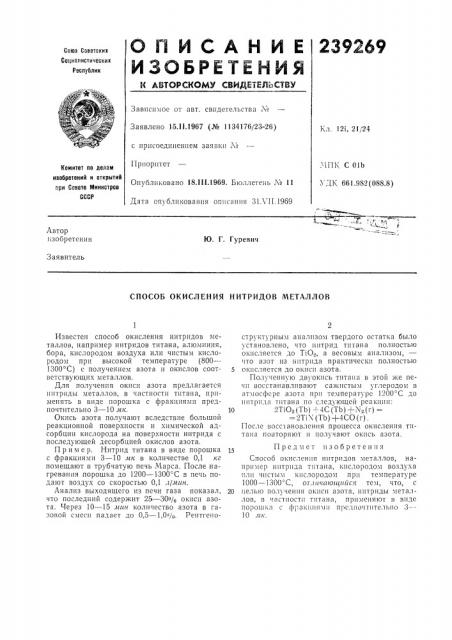

Оп ИСАН И Е

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.11.1967 (№ 1134176/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 18.111.1969. Бюллетень ¹ 11

Дата опуоликования описания 31Х11.1969

1 л. !2i, 21/24

МПК С Olb

УДК 661.982(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор г зобретения

Ю. Г. Гуревич

Заявитель

СПОСОБ ОКИСЛЕНИЯ НИТРИДОВ МЕТАЛЛОВ

Известен способ окисления нитридов металлов, например нитридов титана, алюминия, бора, кислородом воздуха или чистым кислородом при высокой температуре (800—

1300 С) с получением азота и окислов соответствующих металлов.

Для получения окиси азота предлагается нитриды металлов, в частности титана, применять в виде порошка с фракциями предпочтительно 3 — 10 лк.

Окись азота получают вследствие большой реакционной поверхности и химической адсорбции кислорода на поверхности нитрида с последующей десорбцией окислов азота.

Пример. Нитрид титана в виде порошка с фракциями 3 — 10 лгк в количестве 0,1 кг помещают в трубчатую печь Марса. После нагревания,порошка до 1200 — 1300 C в печь подают воздух со скоростью 0,1,г(мин.

Анализ выходящего из печи газа показал, что последний содержит 25 — 30% окиси азота. Через 10 — 15 лгггн количество азота в газовой смеси падает до 0,5 — 1,0%. Рентгеноструктурным анализом твердого остатка было установлено, что нитрид титана полностью окисляется до TiO, а весовым анализом,— что азот из гчитрида прагстическгг полностью окисляется до окиси азота.

Полученную двуокись титана в этой же пе ilI восстанавливают сажистым углеродом в атмосфсре азота при температуре 1200 С до иитрида титана по следующеи реакции:

2TiO>(Tb) — 4Ñ(Tb)+Ì,() =

=2Ti (Tb)+4СО(г).

После HocclBHQBëåíèÿ процесса окисления титана повторяют и получают окись азота.

Предмет изобретения

Способ окисления нитридов металлов, например нитрида титана, кислородом воздуха или шстым кислородом при температуре

1000 — 1300" С, отлп гагогггпггся тем, что, с

20 целью получения окиси азота, нитриды металлов, в частности титана, применяют в виде порошка с фракциями предпочтительно 3-10 лгк.
