Сборный дом из полимерного материала

Сборный дом из полимерного материала

Иллюстрации

Показать все

Реферат

Область техники

Настоящее изобретение относится к сборному дому из полимерного материала, имеющему жилое помещение, создаваемое внутри него путем сборки множества конструкционных элементов, состоящих из полимерного материала, такого как пенополистирол или пластик, армированный волокном (FPR).

Уровень техники

Жилые строения загородного типа, известные в родственной области, включают собой деревянные одноэтажные строения (коттеджи или небольшие дома). Стоимость строительства деревянного одноэтажного дома является высокой и требует нескольких дней для выполнения строительных работ. В то же время существуют жилые строения тентового типа, срок их службы невысок и внешний вид непривлекателен, что ограничивает распространение мест их установки.

Имея в виду недостатки, отмеченные в существующей области, автор настоящего изобретения и другие авторы предлагали сборное куполообразное сооружение в международной заявке за номером WO 01-44593. Это сборное куполообразное сооружение формирует внутри себя полусферическое помещение, создаваемое путем сборки множества частей куполообразного сооружения, состоящих из пенополистирола. Сборное куполообразное сооружение, которое можно быстро построить при низких затратах, можно использовать в качестве загородного жилого строения, жилого дома и им подобных сооружений.

Части купола, описанные в международной заявке за номером WO 01/44593, имеют форму, создаваемую путем разделения полусферы от верхней центральной точки вдоль меридиональных линий на 10 равных частей. Размер частей купола устанавливают в соответствии с диаметром участка пола жилого помещения и высотой до верхней центральной точки. Таким образом, индивидуальные части купола имеют тенденцию становиться предельно большими, и транспортабельность таких конструкционных элементов представляет собой проблему, за которую уже надо соответствующим образом приниматься.

Описание изобретения

Настоящее изобретение предлагает сборный дом из полимерного материала, который можно сооружать путем использования более компактных конструкционных элементов.

Сборный дом из полимерного материала согласно настоящему изобретению включает: внешнюю стену, формируемую путем сборки множества конструкционных элементов внешней стены, состоящих из пенополистирола; и крышу, формируемую путем сборки множества конструкционных элементов крыши, состоящих из пенополистирола, которую помещают сверху на внешнюю стену. И взаимозамыкающие участки формируют на боковых торцевых поверхностях по обеим сторонам каждого из конструкционных элементов внешней стены, и конструкционные элементы внешней стены связывают друг с другом путем соединения взаимозамыкающих участков, располагаемых напротив друг друга; взаимозамыкающие участки формируют на боковых торцевых поверхностях по обеим сторонам каждого из конструкционных элементов крыши, и конструкционные элементы крыши связывают друг с другом путем соединения взаимозамыкающих участков, располагаемых напротив друг друга; а каркас, представляющий собой усиливающий элемент сборного дома, не предусмотрен.

Сопоставимый с размером частей купола сооружения, собираемых для того, чтобы создать конструкцию купола сооружения, соответствующую родственной области техники, где каждая из этих частей простирается непрерывно от поверхности пола до потолка, размер (максимальную длину) каждого конструкционного элемента можно уменьшить, и в результате транспортабельность его повышается.

Взаимозамыкающие участки можно формировать на верхних и нижних торцевых поверхностях конструкционных элементов внешней стены и верхних и нижних торцевых поверхностях конструкционных элементов крыши, и конструкционные элементы внешней стены можно связывать друг с другом, и конструкционные элементы крыши можно связывать друг с другом путем соединения взаимозамыкающих участков, обращенных друг к другу. Крыша может включать свес, выступающий за границы внешней стены, который формируют как единую с ней часть, и крышу можно связывать с внешней стеной путем соединения взаимозамыкающего участка, формируемого внутри свеса, с взаимозамыкающим участком, формируемым на верхнем торце внешней стены.

Внешнюю стену можно формировать таким образом, чтобы она устанавливала границы помещения внутри дома в основном в виде прямоугольного параллелепипеда. Желательно, чтобы использовалась ребристая конструкция на участках соединений, на которых конструкционные элементы внешней стены взаимозамыкаются друг с другом, и на участках соединений, на которых конструкционные элементы крыши взаимозамыкаются друг с другом.

Каркас сборного дома можно изготавливать путем сборки стальных элементов каркаса, а наружную стену и крышу собирают с помощью каркаса путем индивидуальной компоновки конструкционных элементов внешней стены и конструкционных элементов крыши с внешней стороны каркаса.

Сборный дом из полимерного материала может включать: множество усиливающих элементов, простирающихся в виде арок от верхней центральной точки куполообразного сооружения в сторону фундамента вдоль меридиональных линий, которые располагаются на заранее установленных расстояниях по периферии; и внешнюю стену, состоящую из пенополистирола, создаваемую путем установки множества конструкционных элементов, разделенных друг от друга вдоль меридиональных линий, протягивающихся от фундамента в сторону верхней центральной точки куполообразного сооружения между парой усиливающих элементов. И взаимозамыкающие участки можно формировать на боковых торцевых поверхностях по обеим сторонам и на верхних и нижних торцевых поверхностях каждого из конструкционных элементов, а внешнюю стену можно формировать путем сцепления взаимозамыкающих участков, расположенных напротив друг друга, и последующего связывания конструкционных элементов друг с другом.

Снабженный пазом взаимозамыкающий участок можно формировать на нижней поверхности каждого из конструкционных элементов внешней стены, который устанавливают для контакта с фундаментом, и конструкционный элемент внешней стены можно фиксировать путем зацепления участка, снабженного пазом на фиксирующем элементе, располагаемом на фундаменте. Желательно, чтобы снабженный пазом взаимозамыкающий участок простирался в продольном направлении на нижней поверхности конструкционного элемента внешней стены.

Краткое описание чертежей

Фиг.1(а) представляет собой перспективное изображение, являющееся общим видом сборного дома из пенополистирола, создаваемого согласно первому варианту осуществления настоящего изобретения, а Фиг.1(b) представляет собой перспективное изображение сборного дома из пенополистирола, создаваемого за счет регулирования высоты;

Фиг.2 представляет собой поперечный разрез сборного дома из полимерного материала, показанного на Фиг.1;

Фиг.3 представляет собой перспективное изображение сборного дома из полимерного материала, показанного на Фиг.1, в разобранном виде;

Каждая из Фиг.4(а)-4(d) представляет собой изображение в виде поперечного разреза, на котором показана в деталях взаимозамыкающая конструкция, которую можно устанавливать на боковые торцевые поверхности конструкционных элементов внешней стены или на связывающие участки на боковых торцевых поверхностях конструкционных элементов крыши, показанных на Фиг.1;

Фиг.5(а) представляет собой изображение в виде поперечного разреза места скрепления, расположенного на верхней части конструкционных элементов крыши. Фиг.5(b) представляет собой вид сверху изображения, показанного на Фиг.5(а), и Фиг.5(с) представляет собой перспективное изображение формы, которую принимает в верхней части каждый конструкционный элемент крыши;

Фиг.6 представляет собой изображение в виде поперечного разреза, иллюстрирующее пример конструкции, которую можно устанавливать, чтобы фиксировать конструкционные элементы внешней стены на бетонной плите фундамента;

Фиг.7(а) представляет собой изображение в виде поперечного разреза, а Фиг.7(b) представляет собой перспективное изображение другого примера конструкции, которую можно использовать для фиксирования конструкционного элемента наружной стены на фундаменте;

Фиг.8 представляет собой изображение в виде поперечного разреза, иллюстрирующее другой пример конструкции, которую можно использовать для фиксирования конструкционных элементов купола на бетонной плите фундамента;

Фиг.9 представляет собой перспективное изображение разновидности сборного дома из полимерного материала, создаваемого согласно первому варианту осуществления изобретения;

Фиг.10 представляет собой изображение в виде поперечного разреза сборного дома из полимерного материала, создаваемого согласно разновидности варианта, показанного на Фиг.9;

Фиг.11 представляет собой перспективное изображение общего вида сборного дома из пенополистирола, создаваемого согласно второму варианту осуществления настоящего изобретения;

Фиг.12 представляет собой перспективное изображение сборного дома из полимерного материала согласно второму варианту осуществления настоящего изобретения, показанного на Фиг.11, в разобранном виде;

Фиг.13 представляет собой изображение в виде поперечного разреза по линии XIII-XIII, показанной на Фиг.11;

Фиг.14(а) и 14(b) представляют собой изображения в виде поперечных разрезов по линии XIV-XIV, показанной на Фиг.11;

Фиг.15 представляет собой перспективное изображение куполообразного сооружения из пенополистирола, создаваемого согласно второму варианту осуществления изобретения, имеющему стягивающие ленты для крепления;

Фиг.16(а) и 16(b) представляют собой перспективные изображения сборного дома из пенополистирола, создаваемого согласно третьему варианту осуществления настоящего изобретения;

Фиг.17 представляет собой вид сбоку конструкции, создаваемой путем объединения дома, показанного на Фиг.1 или 11, с домом, показанным на Фиг.16;

Фиг.18(а) представляет собой изображение в виде поперечного разреза по линии а-а, показанной на Фиг.16(а), Фиг.18(b) представляет собой изображение в виде поперечного разреза по линии b-b, показанной на Фиг.16(а), и Фиг.18(с) представляет собой изображение в виде поперечного разреза по линии с-с, показанной на Фиг.16(а);

Фиг.19(а)-19(b) представляют собой перспективные изображения, на которых показаны внутренние ребристые конструкции, которые можно применять при создании сборного дома из пенополистирола, согласно третьему варианту осуществления изобретения;

Фиг.20(а) представляет собой изображение в виде поперечного разреза по линии IIXA-IIXA, показанной на Фиг.19(а), а Фиг. 20(b)-20(d) представляют собой изображения в виде поперечных разрезов по линиям IIXB-IIXB, показанным на Фиг.19(b);

На Фиг.21(а)-21(с) иллюстрируется, как взаимозамыкаются конструкционные элементы;

На Фиг.22(а) и 22(b) иллюстрируется, как раму светового люка крыши можно устанавливать на конструкционных элементах крыши;

На Фиг.23(а) показан участок входа, предусмотренный на конструкционном элементе внешней стены, а на Фиг.23(b) показан участок окна, предусмотренный на конструкционном элементе внешней стены;

На Фиг.24(а) и 24(b) показан конструкционный элемент крыши, используемый вместе с участком входа и участком окна, показанными на Фиг.23;

Фиг.25 представляет собой перспективное изображение разновидности варианта осуществления изобретения, показанного на Фиг.19;

Каждая из Фиг.26 (а)-26(с) представляет собой вид спереди другой разновидности варианта осуществления изобретения, который можно применять в виде ребристой конструкции;

Фиг.27 представляет собой перспективное изображение еще одной разновидности варианта конструкции, показанной на Фиг.19;

Каждая из Фиг.28(а)-28(f) представляет собой вид спереди разновидности варианта конструкционных элементов внешней стены и конструкционных элементов крыши, создаваемых согласно третьему варианту осуществления изобретения;

На Фиг.29 (а)-29(с) показана разновидность варианта конструкции, показанной на Фиг.21;

На Фиг.30(а) и 30(b) показана другая разновидность варианта конструкции, показанной на Фиг.21;

На Фиг.31(а) и 31(b) показана конструкция, в которой стальной каркас находится внутри сборного дома из пенополистирола, согласно третьему варианту осуществления изобретения;

Фиг.32(а) и 32(b) представляют собой перспективный вид стального каркаса, показанного на Фиг.31;

Фиг.33(а), Фиг.33(b) и Фиг.33(с) представляют собой, соответственно, вид сверху, вид сбоку и вид спереди стального каркаса, показанного на Фиг.31;

На каждой из Фиг.34(а)-34(с) показана разновидность конструкционных элементов крыши, создаваемых в третьем варианте осуществления изобретения;

На каждой из Фиг.35(а)-35(d) показана разновидность конструкции, изображенной на Фиг.7;

На каждой из Фиг.36(а)-36(с) показана еще одна разновидность конструкции, изображенной на Фиг.7;

На каждой из Фиг.37(а)-37(с) показана разновидность сборного дома из пенополистирола согласно настоящему изобретению;

Фиг.38(а) и 38(b) представляют собой перспективный вид другой разновидности сборного дома из пенополистирола согласно настоящему изобретению;

Фиг.39(а) и 39(b) представляют собой, соответственно, вид сверху и вид в поперечном разрезе сборного дома из пенополистирола, показанного на Фиг.38, а Фиг.39(с) представляет собой разновидность конструкции, показанной на Фиг.39(а);

Фиг.40 представляет собой перспективное изображение конструкции, создаваемой путем объединения множества сборных домов, согласно настоящему изобретению и

На Фиг.41 показано внутреннее расположение конструкции, создаваемой путем объединения множества сборных домов.

Наилучший вариант осуществления изобретения

Первый вариант

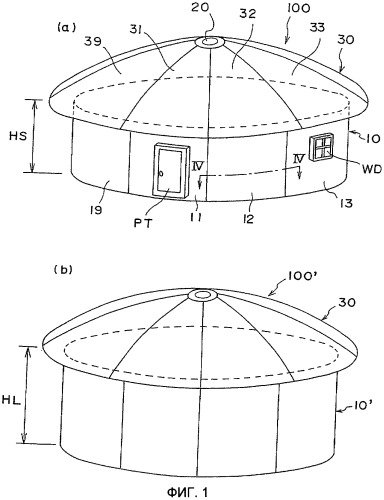

Фиг.1(а) представляет собой перспективное изображение, являющееся общим видом сборного дома из пенополистирола, согласно настоящему изобретению, а Фиг.2 и Фиг.3 представляют собой, соответственно, поперечный разрез сборного дома из пенополистирола и изображение сборного дома из пенополистирола в разобранном виде. Сборный дом 100 из пенополистирола включает внешнюю стену 10, состоящую из пенополистирола, и крышу 30, состоящую из пенополистирола. Общая форма внешней стены 10 является цилиндрической. Цилиндрическую внешнюю стену 10 формируют путем сборки множества конструкционных элементов 11-19 внешней стены, каждый из которых состоит из пенополистирола. Крыша 30 имеет в целом форму сферического сегмента, который выглядит в виде чаши, опрокинутой вверх дном. Крышу 30 в форме сферического сегмента создают путем сборки множества конструкционных элементов 31-39 крыши, каждый из которых состоит из пенополистирола. Вентиляционное устройство 20, о котором более детально будет сказано ниже, помещают в месте верхней центральной точки крыши 30.

На Фиг.1(а) WD обозначает участок окна, формируемый заблаговременно на особом конструкционном элементе внешней стены, а РТ обозначает участок входа, создаваемый заблаговременно на особом конструкционном элементе внешней стены.

Множество конструкционных элементов 11-19 внешней стены и множество конструкционных элементов 31-39 крыши изготавливают так, как показано на Фиг.3. Эти детали создают путем использования пенополистирола, степень расширения которого достигает величины в диапазоне 10-50, а толщина достигает 10-50 см. Например, в местности, где максимальное накопление снега составляет приблизительно 80 см, можно использовать пенополистирол со степенью расширения, равной 20, и толщиной 20 см. Следует отметить, что, по мере того как степень расширения повышается, толщина также должна возрастать для того, чтобы обеспечить заданную прочность. Кроме того, если дом должен быть построен в местности, где накопление снега не представляет проблему, степень расширения пенополистирола можно задавать большей, чем 20 или же толщину пенополистирола можно задавать меньшей, чем 20 см. Если, с другой стороны, дом должен быть построен в местности, где накопление снега составляет до 1 м и более, степень расширения пенополистирола должна быть снижена до 20 или меньше или же толщина пенополистирола должна быть увеличена для того, чтобы обеспечить достаточную несущую способность под действием нагрузки.

L-образный участок DB основания и ступенчатый участок STS формируют, соответственно, на нижнем торце и верхнем торце каждого конструкционного элемента 11-19 внешней стены. Как показано на Фиг.4(а), каждый из конструкционных элементов 11-19 внешней стены включает зеркально отраженные зацепляющие участки EN1 и EN2, формируемые на его боковых торцевых поверхностях, как показано на Фиг.4(а). То есть смежные конструкционные элементы, например 11 и 12, внешней стены связывают друг с другом в пределах взаимозамыкающего участка KG, где зацепляющие участки EN1 и EN2 на своих боковых торцевых поверхностях, обращенных друг к другу, взаимозамыкаются друг с другом.

Взаимозамыкающий участок KG, где боковые торцевые поверхности конструкционных элементов 11-19 внешней стены взаимозамыкаются со смежными боковыми торцевыми поверхностями, может иметь конструкцию, другую, чем конструкция, показанная на Фиг.4(а). Конструкционные элементы внешней стены можно взаимозамыкать друг с другом за счет заимствования, например, любой из конструкций, показанных на Фиг.4(b)-4(d).

Взаимозамыкающий участок KGA, показанный на Фиг.4(b), конструируют следующим образом. На боковых торцевых поверхностях каждого из конструкционных элементов 11-19 внешней стены формируют снабженный пазом взаимозамыкающий участок RS и снабженный выступом взаимозамыкающий участок PJ. То есть, снабженный пазом участок RS и снабженный выступом участок PJ, например, на боковых торцевых поверхностях смежных конструкционных элементов 11 и 12 внешней стены, которые располагаются напротив друг друга, монтируют и связывают друг с другом вдоль взаимозамыкающего участка KGA.

Взаимозамыкающий участок KGB, показанный на Фиг.4(с), конструируют следующим образом. Каждый из конструкционных элементов 11-19 внешней стены имеет зеркально отраженные ступенчатые участки DB1 и DB2, сформированные на его двух боковых торцевых поверхностях. То есть ступенчатый участок DB1 включает выступ PR1, сформированный на внутренней периферический стороне, ступенчатый участок DB2 включает выступ PR2, сформированный в направлении внешней периферический стороны, и каждый ступенчатый участок включает небольшой снабженный пазом участок SRS и небольшой снабженный выступом участок SRJ на соединяющей поверхности, протягивающейся вдоль радиального направления.

Взаимозамыкающий участок KGC, показанный на Фиг.4(d), конструируют следующим образом. Каждый из конструкционных элементов 11-19 внешней стены включает стыковые выступы РТ1 и РТ2, сформированные на его двух боковых торцевых поверхностях.

То есть пару стыковых выступов РТ1 и РТ2, например, конструкционных элементов 11 и 12 внешней стены смежных относительно друг друга соединяют друг с другом, и затем болты затягивают соединительными пластинами SP, установленными на внутренний снабженный пазом участок и внешний снабженный пазом участок.

В любой из этих конструкций взаимозамыкающих участков, которые можно использовать на боковых торцевых поверхностях, соединительные поверхности подвергают обработке на станке, чтобы исключить уступы, и, таким образом, размер соединительной площади равен или превышает заранее установленную величину. Кроме того, дождевой воде или любому другому типу воды не дают возможности легко проникать снаружи в жилое помещение. Путем обеспечения того, чтобы боковые торцевые поверхности соединяли в пределах площади, равной или превышающей заранее установленную величину, достигают повышения прочности соединения.

Каждый из конструкционных элементов 31-39 крыши включает выемку ТМ, имеющую в основном форму в виде сегментной дуги, которая должна составлять часть светового люка, и свес крыши HS, формируемый на ее нижнем торце. Ступенчатый участок STR, который должен взаимозамыкаться со ступенчатым участком STS конструкционных элементов 11-19 внешней стены, формируют в виде внутреннего периферийного края свеса крыши HS. Толщина стены конструкционных элементов 31-39 крыши, которая является наименьшей в месте выемки ТМ застекленной крыши, постепенно увеличивается в сторону свеса крыши HS. Взаимозамыкающие участки (не показанные), аналогичные участкам на конструкционных элементах 11-19 внешней стены, формируют на индивидуальных боковых торцевых поверхностях конструкционных элементов 31-39 крыши.

На Фиг.5(а) и 5(b) показано в деталях место верхнего соединения 20. Место верхнего соединения 20 включает внутреннюю трубу 221, внешнюю трубу 222, разделительные стенки 223, пересекающиеся друг с другом под прямым углом для разделения пространства внутри внутренней трубы 221, разделительные стенки 224, которые разделяют кольцевое пространство между внутренней трубой 221 и внешней трубой 222, верхний воротник 225, который закрывает верхнюю часть кольцевого пространства между внутренней трубой 221 и внешней трубой 222, и нижний воротник 226, который закрывает нижнее кольцевое пространство между внутренней трубой 221 и внешней трубой 222. Внутренняя труба 221 выступает наружу за границы верхней покрышки (воротника) 225 и пространство внутри внутренней трубы 221 используют в качестве отверстия для вентиляции внутри помещения. Колпак 23 от дождя устанавливают на внутренней трубе 221 таким образом, чтобы не допустить попадание дождя и любого другого типа воды в жилое помещение извне. Следует отметить, что участки ТМ с выемками, сформированные на передних торцах конструкционных элементов 31-39 крыши, монтируют и связывают между верхним воротником 225 и нижним воротником 226, и что верхнюю часть крыши 30 закрепляют в том положении, как показано на Фиг.5(с). Место соединения 20 также используют в качестве вентиляционного устройства для вентиляции внутреннего помещения. Отверстие, на котором устраивают место соединения 20, можно использовать также в качестве осветительного отверстия.

Внешнюю стену 10 формируют путем последовательно проводимой установки конструкционных элементов 11-19 внешней стены, как описано выше, на фундамент 40 и, соответственно, их сборки в единое целое. На Фиг.6 показана в деталях конструкция, используемая при установке внешней стены 10 (конструкционных элементов 11-19 внешней стены). В месте, намеченном для строительства дома, вначале закладывают фундамент 40, состоящий из бетонной плиты PD. Как показано на чертеже, бетонная плита PD включает внутреннюю жилую часть IM, которая формирует поверхность FL пола в положении, которое выше, чем поверхность GL земли, за счет предварительного утолщения (например, на 360 мм), опорный участок ОМ, который поддерживает конструкционные элементы 11-19 внешней стены на отметке с такой же высотой, как отметка высоты поверхности GL земли, и участок DS, который фиксирует конструкционный элемент внешней стены, протягивающийся от опорного участка ОМ через внутреннюю жилую часть IM. Фиксирующий участок DS формируют в виде участка, снабженного выемкой, принимающего кольцевую форму, и при наличии L-образных участков DB основания конструкционных элементов 11-19 внешней стены, располагающихся на фиксирующем участке DS, сборный дом можно устанавливать в желательное место с высокой степенью надежности и его можно фиксировать в таком положении, предотвращая любое смещение в вертикальном направлении или вдоль горизонтального направления вовнутрь. Поверхность внутренней жилой части IM приобретает форму круга с внешним диаметром 7 м.

Кроме того, на периферийные участки основания DB укладывают в виде кольцеобразной формы ограничивающий слой из строительного раствора SM вдоль всей внешней периферии дома для того, чтобы предотвратить внешнее смещение участков DB основания. На Фиг.6 RM обозначает арматурную деталь, используемую для армирования бетона PD и строительного раствора SM.

Теперь объясняется процесс сборки, посредством которого собирают конструкционные элементы 11-19 внешней стены и конструкционные элементы 31-39 крыши, описанные выше, для сооружения дома из пенополистирола. Внешнюю стену 10 формируют путем последовательно проводимой установки и компоновки конструкционных элементов 11-19 внешней стены на фундаменте 40 с помощью их оснований DB. В это время взаимозамыкающие участки KG смежных конструкционных элементов 11-19 внешней стены заставляют взаимозамыкаться и прикрепляться друг к другу, а затем связывают адгезивом, как показано на Фиг.4(а).

Индивидуальные конструкционные элементы 31-39 крыши собирают на земле для сооружения крыши 30. То есть выемки ТМ в форме сегмента на индивидуальных конструкционных элементах 31-39 крыши взаимозамыкают и связывают с местом верхнего соединения 20, которое должно функционировать также в качестве вентиляционного устройства, и также боковые торцевые поверхности конструкционных элементов крыши взаимозамыкают и связывают друг с другом, формируя тем самым крышу 30.

Крышу 30, собранную таким образом на земле, поднимают вверх краном и помещают на внешнюю стену 10. Другими словами, ступенчатый участок STR, формируемый на свесе крыши HS, изготавливают таким образом, чтобы он взаимозамыкался со ступенчатыми участками STS на внешней стене 10 и чтобы затем связывал ступенчатые участки. Таким образом собирают сборный дом, изготовленный из пенополистирола.

Затем на наружные поверхности и внутренние поверхности внешней стены 10 и крыши 30, которые собраны, наносят грунтовку из полимерного материала, и после того, как грунтовка из полимерного материала высыхает, поверх грунтовки наносят краску, обладающую водостойкостью и огнестойкостью. Потом завершают внутреннюю отделку дома. Внутреннее оформление дома может быть выполнено в западном стиле, которое включает кухню, ванную и настил полов из дерева или другого материала, или же в японском стиле с разложенными циновками татами. Следует отметить, что хотя подробного объяснения относительно входной двери и окна не предусматривается, сборный дом из пенополистирола включает вход РТ и окно WD, как показано на Фиг.1. Путем сборки множества конструкционных элементов 11-19 внешней стены и множества конструкционных элементов 31-39 крыши, состоящих из пенополистирола, с помощью связывания, как описано выше, сборный дом из полимерного материала, имеющий оформленное внутри жилое помещение, можно сооружать с легкостью.

Сборный дом из пенополистирола, сооруженный путем установки крыши 30 в форме сферического сегмента, собранного из конструкционных элементов 31-39 крыши, сверху на внешнюю стену 10 в форме цилиндра, собранную из конструкционных элементов 11-19 внешней стены, имеет следующие преимущества.

(1) Так как строительная конструкция состоит из двух отдельных узлов, т.е. внешней стены 10 и крыши 30, соответствующим образом построенных путем использования конструкционных элементов 11-19 внешней стены и конструкционных элементов 31-39 крыши, вместо частей купола, каждая из которых простирается непрерывно от поверхности пола до потолка, используемых в родственной области техники, размер (максимальную длину) каждого конструкционного элемента можно уменьшить и, таким образом, повысить его транспортабельность.

(2) Путем регулирования высоты внешней стены 10 при необходимости можно сооружать сборный дом с внутренними потолками, высоту которых можно изменять. Например, одну и ту же крышу 30 можно устанавливать сверху на внешнюю стену 10', сооружаемую так, чтобы она имела высоту HL, большую, чем высота HS внешней стены 10, как показано на Фиг.1(а) и 1(b). Так как обычно имеется возможность использовать одну и ту же крышу, чтобы строить дома с изменяющимися высотами, поскольку диаметры домов равны друг другу, производственные затраты можно снижать. Описанная выше строительная конструкция, создаваемая в родственной области техники путем использования деталей, каждая из которых простирается непрерывно от пола до потолка, делает необходимым, чтобы части купола, полностью отличающиеся по размеру, производились для создания потолков различной высоты даже тогда, когда диаметр дома остается неизменным, и в таком случае увеличению производственных затрат, включающих стоимость отливки деталей, обречено быть значительным.

(3) Сборное жилое строение можно построить просто при низкой стоимости за короткий период времени путем сборки конструкционных элементов 11-19 внешней стены для формирования внешней стены 10 и путем установки крыши 30, собранной из конструкционных элементов 31-39 крыши, сверху на внешнюю стену.

(4) Внешняя стена 10 и крыша 30, которые обе состоят из пенополистирола, вполне пригодны для повторного использования и таким образом создается конструкция, благоприятная с точки зрения окружающей среды.

Разновидности варианта осуществления изобретения

На Фиг.7(а) и 7(b) показан пример другого способа, который можно использовать, когда производится прикрепление L-образных участков DB основания внешней стены 10 к фундаменту. На L-образных участках DB основания через равные интервалы формируют отверстия ВТН для болтов. Анкерные болты АВ, закрепленные в месте поверхности фундамента 40, предназначенной для монтажа участка основания, вводят через отверстия ВТН для болтов и затем затягивают гайками NT.

Если конструкционные элементы 11'-19' внешней стены включают участки основания DBA, которые не являются L-образными, конструкционные элементы 11'-19' внешней стены можно прикреплять к фундаменту 40, как показано на Фиг.8. В этом случае участки DBA основания включают отверстия ВТН для болтов, изготовленных в виде сквозных отверстий, проходящих от внешней поверхности до внутренней поверхности, и анкерные болты АВ, закрепленные на поверхности 40Р фундамента 40, предназначенной для монтажа участка основания, вводят через отверстия ВТН для болтов и затем затягивают гайками NT.

Как показано на Фиг.9 и 10, можно пренебречь свесом крыши HS. Сборный дом 100А из пенополистирола включает внешнюю стену 10А, состоящую из пенополистирола, и крышу 30А, состоящую из пенополистирола. Внешняя стена 10А отличается от внешней стены 10, показанной на Фиг.1, формой ступенчатой зоны в своей верхней торцевой части. Внешняя стена 10А, показанная на Фиг.9 и 10, включает ступенчатый участок STS, имеющий нижнюю ступень на внутренней периферической стороне. Крыша 30А, которая в отличие от крыши, показанной на Фиг.1, не имеет свеса HS, все же создает в целом форму сферического сегмента, который выглядит как опрокинутая вверх дном чаша, так же, как выглядит крыша, показанная на Фиг.1. На нижней торцевой части крыши 30А создают ступенчатый участок STR в форме, соответствующей форме ступенчатого участка STS на внешней стене 10А. Другие особенности конструкций аналогичны особенностям конструкций, показанным на Фиг.1-7. Однако толщина стены элементов 31А-39А конструкций крыши остается постоянной, начиная от верхнего до нижнего торца.

Каждый из конструкционных элементов 11-19 внешней стены можно дополнительно разделить на меньшие по размеру участки вдоль продольного (вертикального) направления для дальнейшего повышения их транспортабельности.

Второй вариант осуществления изобретения

Теперь дается описание второго варианта осуществления изобретения со ссылкой на Фиг.11-15. Во втором варианте осуществления изобретения используют стальные элементы каркаса или элементы из ламинированной древесины в качестве усиливающих элементов дома из пенополистирола.

Фиг.11 представляет собой перспективное изображение общего вида сборного дома из пенополистирола, создаваемого согласно второму варианту осуществления изобретения, а Фиг.12 представляет собой перспективное изображение сборного дома из пенополистирола в разобранном виде. Сборный дом 200 из пенополистирола, имеющий в целом полусферическую форму, содержит усиливающие элементы 40, изготовленные из стали или ламинированной древесины, и куполообразную внешнюю стену 60, состоящую из пенополистирола. Усиливающие элементы 40, простирающиеся в виде арки от верхней центральной точки 20 до поверхности фундамента вдоль меридиональных направлений, располагаются на равных расстояниях вдоль периферии. Куполообразную внешнюю стену 60 формируют путем установки конструкционных элементов 61-69 куполообразной внешней стены, которые имеют в основном треугольную форму, если смотреть на них спереди, между парами усиливающих элементов 40. Конструкционные элементы 61-69 куполообразной внешней стены формируют из множества конструкционных элементов 61а-61с, 62а-62с… и 69а-69с, причем все из них изготовлены из пенополистирола.

Конструкционные элементы 60, из которых сооружают внешнюю стену, прикрепляют к усиливающим элементам 40, как показано на Фиг.13 и 14(а). Фиг.13 представляет собой изображение в виде поперечного разреза по линии XIII-XIII, показанной на Фиг.11, в то время как Фиг.14(а) представляет собой изображение в виде поперечного разреза по линии XIV-XIV, показанной на Фиг.11. Как показано на Фиг.13 и 14(а), каждый из усиливающих элементов 40 изготавливают из пластины толстой листовой стали или пластины ламинированной древесины, придавая им заранее установленную кривизну. Как показано на Фиг.14(а), снабженные пазом взаимозамыкающие участки 61Х, 62Х…, 69Х, на которых замыкаются индивидуальные усиливающие элементы 40, формируют на соединительных поверхностях на боковых торцах конструкционных элементов 61а-61с, 62а-62с… и 69а-69с.

Как показано на Фиг.13, сцепляющие ступени формируют на соединительных участках на верхних и нижних торцах конструкционных элементов 61а-61с, образующих конструкционный элемент 61 внешней стены, конструкционных элементов 62а-62с, образующих конструкционный элемент внешней стены 62…, и конструкционных элементов 69а-69с, образующих конструкционный элемент 69 внешней стены. Чтобы объяснить это более подробно, обратимся к Фиг.13, где ступенчатый участок 61Р1, который включает снабженную пазом боковую сторону, которая протягивается в сторону внешней периферии, формируют на верхнем торце нижнего конструкционного элемента 61а ступенчатый участок 61Р2, который включает снабженную пазом боковую сторону, которая протягивается в сторону внутренней периферии, и ступенчатый участок 61Q1, который включает снабженную пазом боковую сторону, которая протягивается в сторону внешней периферии, формируют, соответственно, на нижнем торце и верхнем торце среднего конструкционного элемента 61b, а ступенчатый участок 61Q2, который имеет снабженную пазом боковую сторону, которая протягивается в сторону внутренней периферии, формируют на нижнем торце верхнего конструкционного элемента 61с. Соединительные участки на индивидуальных конструкционных элементах 61а-61с внизу, в середине и вверху взаимозамыкаются и связываются друг с другом на ступенчатых участках 61Р1-61Q2, описанных выше. Выемку ТМ, о которой упоминалось ранее, формируют в верхней центральной части верхнего конструкционного элемента 61с, и верхний конструкционный элемент связывают с местом верхнего центрального соединения 20 в выемке ТМ.

Конструкционный элемент 61 внешней стены формируют, например, путем сборки нижних, средних и верхних конструкционных элементов 61а-61с в пространстве, создаваемом между парой усиливающих элементов 40. То есть нижний конструкционный элемент 61а устанавливают вначале вертикально на фундамент. Следует отметить, что несмотря на то, что они не показаны, нижние конструкционные элементы 61а-69а включают сцепляющие участки основания, аналогичные участкам DB основания L-образной формы, описанным ранее, с помощью которых можно заставлять нижние конструкционные элементы взаимозамыкаться и фиксироваться на фундаменте 40. Снабженные пазами взаимозамыкающие участки 61Х на боковых торцевых поверхностях на левой стороне и на правой стороне нижнего конструкционного элемента 61а монтируют и связывают с усиливающими элементами 40. Затем нижний ступенчатый участок 61Р2 среднего конструкционного элемента 61b взаимозамыкают с верхним ступенчатым участком 61Р1 нижнего конструкционного элемента 61а, а средний конструкционный элемент и нижний конструкционный элемент связывают друг с другом в этом положении. В то же самое время снабженные пазами взаимозамыкающие участки 61X на боковых торцевых поверхностях с левой стороны и с правой стороны среднего конструкционного элемента 61b монти
