Носитель записи, способ выбора для него конфигурации управленческой информации диска, способ записи и воспроизведения с их использованием и устройство для него

Носитель записи, способ выбора для него конфигурации управленческой информации диска, способ записи и воспроизведения с их использованием и устройство для него

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение имеет отношение к носителю записи и, более конкретно, к способу записи управляющей информации на записываемый оптический диск, который имеет, как минимум, один записывающий слой, где в записанной управляющей информации диска содержатся информация о скорости записи и информация о стратегии записи (параметры стратегии записи) для каждой скорости записи, а также к способу записи данных с использованием управляющей информации диска, записанной в определенной области записываемого оптического диска.

Уровень техники

Оптический носитель с высокой плотностью записи, известный как диск HD-DVD, широко применяется для записи и хранения высококачественных видеоданных, больших объемов информации о программе, высококачественной аудиоинформации и т.п. Следующее поколение технологии HD-DVD представляет собой диск Blu-ray. В настоящее время происходит создание технологических требований для всемирной стандартизации диска Blu-ray, включая стандарты для диска Blu-ray однократной записи (диск «BD-WO»). Между тем, перезаписываемый диск Blu-ray, известный как 1-скоростной диск «BD-RE» и рассматриваемый в настоящее время, должен быть совместим с дисками BD-RE, которые предположительно будут иметь более высокие скорости записи, то есть 2-скоростными и более скоростными дисками «BD-RE». Спецификации для диска BD-WO для высоких скоростей записи также находятся в процессе подготовки. Срочно нужны эффективные решения для работы с высокоскоростными оптическими дисками, имеющими высокую плотность записи, и принятые спецификации должны обеспечивать взаимную совместимость.

Сущность изобретения

Соответственно, настоящее изобретение направлено на создание способа записи управляющей информации диска, который позволяет в существенной степени устранить одну или несколько проблем, вызванных ограничениями и недостатками существующих технологий.

Целью настоящего изобретения является создание способа записи управляющей информации диска, соответствующей высокой скорости записи, посредством которого информация о скорости записи включается в управляющую информацию диска, заранее записанную на носитель записи, и посредством которого запись и воспроизведение носителя записи могут выполняться на основе заранее записанной на диск информации.

Еще одной целью настоящего изобретения является создание структуры данных для конфигурирования управляющей информации диска.

Еще одной целью настоящего изобретения является создание способа записи в определенной области оптического диска управляющей информации диска, соответствующей высокой скорости записи, посредством которой записывающим слоям предоставляется в определенной последовательности, с целью обеспечения совместимости между дисками сходных форматов.

Еще одной целью настоящего изобретения является создание носителя записи, способа записи и воспроизведения, а также устройства, пригодных для использования с вышеупомянутыми способами записи управляющей информации диска.

Дополнительные преимущества, цели и свойства изобретения будут частично изложены в нижеследующем описании и частично станут очевидными специалистам обычной квалификации в данной области после изучения нижеследующего либо могут быть изучены в ходе применения изобретения на практике. Цели и другие преимущества изобретения могут быть реализованы и достигнуты структурой, которая частично выведена в описании и формуле изобретения, а также в прилагаемых чертежах.

Чтобы достичь этих целей и добиться других преимуществ, а также в соответствии с задачей изобретения, предлагаемого и подробно описываемого здесь, способ записи управляющей информации на носителе записи, содержащем, как минимум, один записывающий слой, включает в себя шаги формирования управляющей информации, в том числе блоков информации для каждой из множества скоростей записи, которые должны использоваться для определенного записывающего слоя, и запись каждого блока информации в последовательном порядке по возрастанию скоростей записи в определенной области носителя записи.

Еще в одном аспекте настоящего изобретения структура данных управляющей информации, предназначенная для использования с носителем записи, характеризуется тем, что носитель записи имеет, как минимум, один записывающий слой, управляющая информация содержит множество блоков информации, последовательно упорядоченных по возрастанию скоростей записи, а также по номерам записывающих слоев в пределах одной и той же скорости записи.

Еще в одном аспекте настоящего изобретения носитель записи, который содержит, как минимум, один записывающий слой, имеющий область для записи и область управляющей информации, характеризуется тем, что в области управляющей информации содержится блок информации о диске, при этом блоки информации о диске содержатся в области управляющей информации в определенном порядке, во-первых, по скоростям записи и, во-вторых, по записывающим слоям в пределах одной и той же скорости записи.

Еще в одном аспекте настоящего изобретения способ записи данных на оптический диск включает в себя шаги считывания управляющей информации, записанной в определенной области носителя записи, где управляющая информация содержит множество блоков информации в последовательном порядке по возрастанию скоростей записи и в соответствии с номерами слоев в пределах одной и той же скорости записи; и запись данных в определенном записывающем слое с определенной скоростью записи в соответствии с информацией, содержащейся, как минимум, в одном блоке информации.

Еще в одном аспекте настоящего изобретения способ записи данных на носитель записи включает в себя шаги определения конкретной скорости записи и стратегии записи для записывающего слоя на основе управляющей информации, где управляющая информация содержит множество блоков информации, расположенных по возрастанию скоростей записи и по номерам слоев в пределах одной и той же скорости записи, и записи данных с использованием параметров записи, содержащихся в блоке информации, связанном с определенными скоростью записи и стратегией записи.

Еще в одном аспекте настоящего изобретения способ записи данных на носитель записи включает в себя шаги считывания управляющей информации, содержащей соответствующие блоки информации для множества скоростей записи, предназначенных для использования в определенном записывающем слое, где блоки информации расположены по порядку возрастания скоростей записи в определенной области носителя записи, где считывание выполняется из определенной области носителя записи; и запись данных в определенном слое записи в соответствии с информацией, содержащейся, как минимум, в одном блоке информации.

Еще в одном аспекте настоящего изобретения устройство записи данных на носитель записи или воспроизведения данных с носителя записи включает в себя контроллер для формирования команды записи и блок записи и воспроизведения, выполняющий запись в соответствии с командой записи путем считывания множества блоков управляющей информации диска, записанных в области управления оптического диска, считывания стратегии записи, расположенной в каждом блоке управляющей информации диска, где множество блоков управляющей информации диска предпочтительно упорядочено по скоростям записи, а затем по слоям записи в пределах одной и той же скорости записи.

Еще в одном аспекте настоящего изобретения устройство записи данных на носитель записи или воспроизведения данных с носителя записи включает в себя головку для чтения и записи данных, а также контроллер для управления записью или воспроизведением данных на основе управляющей информации, считанной оптической головкой, где управляющая информация содержит соответствующие блоки информации для множества скоростей записи, предназначенных для использования в определенном записывающем слое, и где блоки информации расположены в определенной области носителя записи по порядку возрастания скоростей записи, контроллер управляет записью на основе информации, содержащейся в определенном блоке информации.

Еще в одном аспекте настоящего изобретения устройство записи данных на носитель записи или воспроизведения данных с носителя записи включает в себя оптическую головку для считывания и записи данных, а также контроллер для определения скорости записи и стратегии записи для записывающего слоя на основе управляющей информации, считанной головкой, где управляющая информация содержит множество блоков информации, расположенных по возрастанию скоростей записи и по номерам слоев в пределах одной и той же скорости записи, и для управления записью данных на основе информации, содержащейся, как минимум, в одном блоке информации.

Следует понимать, что и приведенное выше описание, и следующее далее подробное описание настоящего изобретения носят примерный и пояснительный характер и служат дополнительным пояснением заявляемого изобретения.

Краткое описание чертежей

Сопроводительные чертежи, прилагаемые для лучшего понимания изобретения и являющиеся частью настоящей заявки, иллюстрируют пример(ы) осуществления настоящего изобретения и вместе с описанием служат для пояснения принципа настоящего изобретения.

На чертежах:

ФИГ.1 представляет схему однослойного диска, применимого к настоящему изобретению;

ФИГ.2 представляет схему двухслойного диска, применимого к настоящему изобретению;

ФИГ.3 представляет схему области управления, где записана управляющая информация диска, соответствующая настоящему изобретению, и где схематически показан формат записи информации о диске;

ФИГ.4 представляет образец структуры данных управляющей информации диска, записанной в соответствии с первым примером осуществления настоящего изобретения;

ФИГ.5А и 5В представляют схемы образца цикла конфигурации управляющей информации диска, записанной в соответствии с первым примером осуществления настоящего изобретения;

ФИГ.6А и 6В представляют образцы схемы записи управляющей информации диска в соответствии с первым примером осуществления настоящего изобретения;

ФИГ.7А-7С представляют другие образцы схемы записи управляющей информации диска в соответствии с первым примером осуществления настоящего изобретения;

ФИГ.8 представляет образец структуры данных управляющей информации диска, записанной в соответствии со вторым примером осуществления настоящего изобретения;

ФИГ.9А и 9В представляют образцы схемы конфигурации управляющей информации диска, записанной в соответствии со вторым примером осуществления настоящего изобретения; и

ФИГ.10 представляет блок-схему устройства записи и воспроизведения оптического диска в соответствии с настоящим изобретением.

Наилучший пример осуществления изобретения

Ниже приводится подробное описание предпочтительных вариантов осуществления настоящего изобретения, примеры которых проиллюстрированы сопроводительными чертежами. Там, где это возможно, для обозначения одинаковых или похожих частей на чертежах будут использоваться одинаковые ссылочные номера. Для удобства пояснения в качестве примера оптического диска, соответствующего настоящему изобретению, взят диск Blu-ray («BD»). Однако концепция настоящего изобретения, состоящая в оптическом диске, на котором записана его управляющая информация диском, аналогичным образом применима к дискам DVD-RAM/-RW/+RW/-R/+R и сходным дискам.

Кроме того, несмотря на то, что терминология, используемая в настоящем документе, по большей части хорошо известна, некоторые термины были произвольно выбраны заявителем и поясняются ниже, так что настоящее изобретение следует понимать с теми значениями терминов, которые имел в виду заявитель.

Прежде всего, термин «управляющая информация диска» в описании настоящего изобретения означает зону, содержащую разнообразную информацию, служащую для воспроизведения записи с диска, или содержащую информацию, служащую для воспроизведения записанных на диск данных. Обычно управляющая информация диска - это специальная информация, содержащаяся в заранее записанной изготовителем диска области диска или в области с рельефным тиснением (embossed area), записанная для пользователя диска изготовителем диска. Однако управляющая информация диска содержится не только в заранее записанной области, но и в области, допускающей запись. Информация о диске из заранее записанной области или области с рельефным тиснением может копироваться в область, допускающую запись. Кроме того, это дано только как пример

Например, управляющая информация диска называется «информацией о диске» для дисков «BD» или «информацией о физическом формате» для дисков DVD-RAM/-RW/+RW/-R/+R. Следовательно, очевидно, что техническая основа настоящего изобретения в равной степени применима к информации о физическом формате для дисков DVD-RAM/-RW/+RW/-R/+R. Для удобства пояснения в качестве примера выбран термин «информация о диске» (в дальнейшем обозначаемая сокращением «DI»), соответствующая диску Blu-ray-«BD».

На ФИГ.1 и 2 изображена структура оптических дисков в соответствии с настоящим изобретением, и к любому записываемому оптическому диску может быть применено настоящее изобретение. Записываемым диском может быть любой из дисков, оптический диск многократной записи, оптический диск однократной записи и подобные.

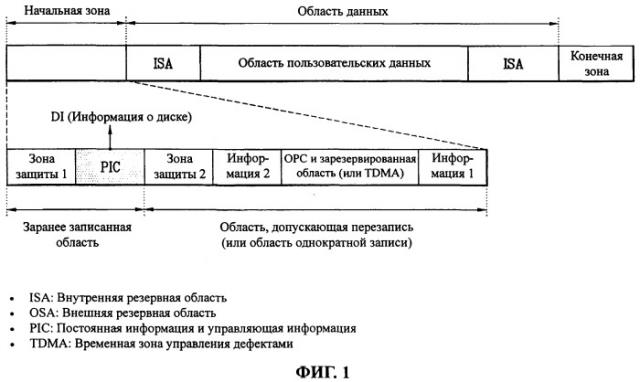

ФИГ.1 представляет структурную схему однослойного диска, имеющего один записывающий слой, в соответствии с настоящим изобретением.

На ФИГ.1 начальная зона (или нулевая дорожка - lead-in area) присутствует в качестве области управления, расположенной на внутренней кольцевой зоне оптического диска, тогда как конечная зона (lead-out area) присутствует в качестве области управления, расположенной на внешней кольцевой зоне оптического диска. В частности, на внутренней кольцевой зоне оптического диска отдельно расположены заранее записанная область и область, допускающая перезапись (или область однократной записи).

Заранее записанная область (называемая областью рельефного тиснения - "embossed area") - это область, где данные записываются во время изготовления диска, тогда как ни пользователь, ни система не могут что-либо записать в заранее записанную область. В дисках «BD-RE»/«BD-WO» заранее записанная область называется областью «PIC» - область постоянной информации и управляющей информации, и в области «PIC» записана вышеупомянутая информация о диске (называемая далее "DI"), необходимая для записи диска.

Область данных состоит из области пользовательских данных, где записываются пользовательские данные, а также внутренней и внешней резервных областей «ISA» и «OSA», которые используются для перезаписи данных из дефектных зон. Конкретно, в случае такого оптического диска однократной записи, как диск «BD-WO», там присутствует временная зона управления дефектами («TDMA»), предназначенная для записи информации о дефектах и общего управления. В случае диска «BD-RE», допускающего перезапись, временная зона управления дефектами «TDMA» не является обязательной, так что соответствующая область предусмотрена в качестве резервной.

Целью настоящего изобретения является создание эффективного способа записи информации о диске «DI» в качестве управляющей информации диска, необходимой для воспроизведения записи диска, в заранее записанной области или области, допускающей запись. Очевидно, что способ записи в заранее записанной области по-разному применяется к дискам различных типов. В случае дисков «BD-RE» и «BD-WO» заранее записанная область представляет собой область постоянного хранения управляющей информации «PIC», записанную с использованием двухфазного сигнала с высокочастотной модуляцией, сигналы с высокочастотной модуляцией из соответствующей области воспроизводятся с помощью определенного способа воспроизведения, в результате воспроизведения получают информацию.

На ФИГ.2 схематично изображен двухслойный диск, имеющий два записывающих слоя, где первым слоем записи (слой 0) называется слой записи, начинающийся с начальной зоны (lead-in), а вторым слоем записи называется слой записи (слой 1), заканчивающийся конечной зоной (lead-out).

В этом случае в начальной и конечной зонах внутренней кольцевой зоны диска создается по одной области постоянного хранения управляющей информации «PIC», и в каждой области постоянного хранения управляющей информации «PIC» записывается одна и та же информация о диске «DI».

ФИГ.3 представляет структурную схему области постоянной информации и управляющей информации «PIC» диска, показанного на ФИГ.1 и 2. Как сказано выше, это значит, что информация может быть переупорядочена аналогично структуре области постоянной информации и управляющей информации «PIC», показанной на ФИГ.3, когда запрашивается вся информация области «PIC» постоянного хранения высокочастотно-модулированной управляющей информации.

Далее подробно раскрыт способ конфигурирования информации о диске «DI» в области постоянной информации и управляющей информации «PIC».

На дисках «BD-RE» или «BD-WO» наименьшим блоком записи является «один кластер», 544 кластера составляют один фрагмент как большой блок записи, а пять фрагментов образуют область постоянной информации и управляющей информации «PIC». Информация о диске записывается в переднем головном кластере первого фрагмента «IFO». Информация о диске записывается многократно, для каждого записывающего слоя и для каждой скорости записи, которые поддерживаются соответствующим оптическим диском. В частности, информация о диске, состоящая из 112 байт, называется блоком (кадром) информации о диске «DI». Более того, чтобы предотвратить потерю информации о диске, то же самое содержание информации о диске многократно записывается в каждом переднем головном кластере остальных фрагментов.

В составе каждой информации о диске записываются информация, представляющая соответствующий записывающий слой, информация, представляющая скорость записи, и информация о стратегии записи, которая соответствует скорости записи. Такая информация используется при воспроизведении записи соответствующего оптического диска с целью обеспечения оптимальной мощности записи для каждого записывающего слоя и каждой скорости записи.

Информация о диске «DI», согласно настоящему изобретению, характеризуется предоставлением информации о конкретной скорости записи, поддерживаемой диском, и связанной с ней информацией о стратегии записи и, более конкретно, обеспечением конкретной скорости записи, поддерживаемой каждым записывающим слоем, и связанной с ней информацией о стратегии записи, с помощью конкретного способа для дисков, имеющих множество записывающих слоев.

Специальная конфигурация информации о диске существует для дисков Blu-ray-«BD». Очевидно также, что конфигурация диска на основе DVD может отличаться от вышеописанной структуры. В частности, если объем записанной информации о диске «DI» соответствует диску «BD», он может быть равен, к примеру, 112 байтам. При рассмотрении информации о диске «DI» одного слоя записи, как единой информации, чтобы предоставлять сразу без повторения общей информации, можно как дополнение сконфигурировать различные стратегии записи для различных скоростей записи.

Далее подробно рассматриваются различные примеры осуществления способа конфигурирования информации о диске (блока данных информации о диске), способа записи конкретной информации и т.п. в составе информации о диске в соответствии с настоящим изобретением со ссылкой на прилагаемые чертежи.

На ФИГ. с 4 по 7С представлены схемы способа записи информации о диске для оптического диска в соответствии с первым примером осуществления настоящего изобретения, где информация о диске конфигурируется в пределах каждой скорости записи, а для каждой скорости записи - в определенной последовательности по записывающим слоям.

На ФИГ.4 показан принцип записи управляющей информации о диске для оптического диска в соответствии с первым примером осуществления настоящего изобретения.

Согласно ФИГ.4 последовательность записи каждой информации о диске определяется порядковым номером, который записывается одним байтом. Например, информация, записанная в пятом байте информации о диске, называется «порядковый номер кадра DI в блоке DI» и кратко представлена как «00h, 01h, 02h,…». Конкретно, если значение пятого байта представлено «00h», это означает первую информацию о диске. Если значение пятого байта представлено «07h», это означает восьмую информацию о диске.

В отношении конфигурирования информации о диске настоящее изобретение характеризуется тем, что информация о диске отдельно предоставляется для каждой скорости записи и каждого записывающего слоя, и тем, что конфигурационная последовательность множества отдельных информации о диске определяется единым и заранее известным образом.

Например, если соответствующий оптический диск содержит два записывающих слоя и четыре типа допустимых скоростей записи (например, скорость «1х», двукратная скорость записи - скорость «2х», трехкратная скорость записи - скорость «3х» и четырехкратная скорость записи - скорость «4х»), информация о диске может иметь следующую конфигурацию.

Значение «00h» 1-го блока информации о диске относится к скорости «1х» и первому записывающему слою «L0». Значение «01h» 2-го блока информации о диске относится к скорости «1х» (однократной скорости) и второму записывающему слою «L1». Значение «02h» 3-го блока информации о диске относится к скорости «2х» и первому записывающему слою «L0». Значение «03h» 4-го блока информации о диске относится к скорости «2х» и второму записывающему слою «L1». Значение «04h» 5-го блока информации о диске относится к скорости «3х» и первому записывающему слою «L0». Значение «05h» 6-го блока информации о диске относится к скорости «3х» и второму записывающему слою «L1». 3начение «06h» 7-го блока информации о диске относится к скорости «5х» и первому записывающему слою «L0». Наконец, значение «07h» 8-го блока информации о диске относится к скорости «5х» и второму записывающему слою «L1».

То есть в отношении конфигурирования информации о диске настоящее изобретение характеризуется тем, что, как минимум, одна информация о диске конфигурируется для каждой скорости записи и соответствующие информации о диске для каждой скорости записи реконфигурируются для каждого записывающего слоя. Таким образом, скорость записи имеет преимущество перед записывающим слоем в отношении конфигурирования информации о диске.

На ФИГ.5А показан способ конфигурирования информации о диске в соответствии с первым примером осуществления настоящего изобретения, изображенном на ФИГ.4, где всего сконфигурировано шестнадцать информаций о диске при наличии четырех типов допустимых скоростей записи (например, скорости «1х», «2х», «4х» и «6х»), поддерживаемых диском, и четырех записывающих слоев («L0», «L1», «L2» и «L3»).

На ФИГ.5А блоки информации о диске с 1-го по 4-й («00h-03h») становятся информацией о диске для скорости «1х», блоки информации о диске с 5-го по 8-й («04h-07h») становятся информацией о диске для скорости «2х», блоки информации о диске с 9-го по 12-й («08h-11h») становятся информацией о диске для скорости «4х», а блоки информации о диске с 13-го по 16-й («12h-15h») становятся информацией о диске для скорости «6х».

Информации о диске, соответствующие различным скоростям записи, конфигурируются в виде отдельных информаций о диске по записывающим слоям следующим образом. А именно значения «00h», «04h», «08h» и «12h» обозначают информацию о диске для первого слоя записи «L0» при соответствующих скоростях записи. Значения «01h», «05h», «09h» и «13h» обозначают информацию о диске для второго записывающего слоя «L1» при соответствующих скоростях записи. Значения «02h», «06h», «10h» и «14h» обозначают информацию о диске для третьего записывающего слоя «L2» при соответствующих скоростях записи. Наконец, значения «03h», «07h», «11h» и «15h» обозначают информацию о диске для четвертого записывающего слоя «L3» при соответствующих скоростях записи.

На ФИГ.5В иллюстративно показан способ конфигурирования информации о диске в соответствии с первым примером осуществлением настоящего изобретения, изображенном на ФИГ.4, где всего сконфигурировано восемь информаций о диске при наличии четырех типов скоростей записи (например, скорости «1х», «2х», «4х» и «6х»), поддерживаемых диском, и двух слоев записи («L0», «L1»).

Способ конфигурирования информации о диске на ФИГ.5В аналогичен способу на ФИГ.5А. Прежде всего, информация о диске предпочтительно конфигурируется для каждой скорости записи, а затем реконфигурируется для каждого записывающего слоя.

ФИГ.6А и 6В иллюстративно представляют схемы записи управляющей информации диска в соответствии с первым осуществлением настоящего изобретения, где в составе информации о диске записываются собственные «информация о записывающем слое» и «информация о скорости записи».

Согласно ФИГ.6А «последовательный номер кадра DI в блоке DI» записывается в пятом байте каждой информации о диске в качестве порядкового номера, означающего, что информации о диске сконфигурированы в определенной последовательности аналогично ФИГ. 4. Кроме того, информация о записывающем слое и информация о скорости записи, которые должны использоваться для соответствующей информации о диске, представлены определенными битами, которые записываются в определенной области, например, 7-м байтом в каждой соответствующей информации о диске. Например, информация о записывающем слое и информация о скорости записи записываются соответственно в старших и младших 4-х битах 7-го байта.

Информация о записывающем слое определяется следующим образом. Прежде всего, значение «0000b» в информации о записывающем слое обозначает первый записывающий слой «L0». Значение «0001b» в информации о записывающем слое обозначает второй записывающий слой «L1». Наконец, значение «1111b» в информации о записывающем слое обозначает 16-й записывающий слой «L15».

Между тем, информация о скорости записи может быть описана 4-мя битами различными способами следующим образом. А именно значения «0000b», «0001b», «0011b», «0111b» и «1111b» обозначают соответственно скорости «1х», «2х», «4х», «8х» и «16х».

Таким образом, вышеописанные способы определения информации о записывающем слое и информации о скорости записи могут быть реализованы различными путями в соответствии со сформированными спецификациями. Например, для информации о записывающем слое или скорости записи можно выделить один байт.

Таким образом, собственная информация о записывающем слое и информация о скорости записи, соответствующие ее порядковому номеру, как показано на ФИГ.6А, записываются в заранее указанном конкретном местоположении (7-м байте), тем самым облегчается подтверждение информации о записывающем слое и информации о скорости записи в составе соответствующей информации о диске. Кроме того, мощность записи или параметры записи, которые соответствуют записывающему слою и скорости записи, подробно записываются с использованием байтов Р-111, что дает возможность эффективно воспроизводить запись с использованием этой информации.

На ФИГ.6В показан пример информации о диске, включающей в себя собственную информацию о записывающем слое и информацию о скорости записи, где всего сконфигурировано шестнадцать информаций о диске при наличии четырех типов скоростей записи (например, скорости «1х», «2х», «4х» и «6х»), поддерживаемых диском, и четырех записывающих слоев («L0», «L1», «L2» и «L3»).

В деталях способ конфигурирования информации о диске аналогичен показанному на ФИГ.5А. Если рассматривать пример, показанный на ФИГ. 6А, каждая информация о диске включает в себя собственную информацию о записывающем слое и информацию о скорости записи. Например, в старших четырех битах 7-го байта в значении «02h» 3-й информации о диске записывается значение «0010», что обозначает 3-й записывающий слой «L2», и там же в младших четырех битах записывается значение «0000», что обозначает скорость «1х», и это позволяет с очевидностью определить, что соответствующая информация о диске относится к скорости «1х» и 3-му записывающему слою.

В качестве другого примера в старших четырех битах 7-го байта в значении «14h» 15-й информации о диске записывается значение «0010», что обозначает 3-й записывающий слой «L2», а в младших четырех битах записывается значение «0101», что обозначает скорость «6х», и это позволяет с очевидностью определить, что соответствующая информация о диске относится к скорости «6х» и 3-му записывающему слою.

На ФИГ.7А-7С показаны схемы другого примера записи информации о диске в соответствии с первым примером осуществления настоящего изобретения, где на соответствующем диске обычно записываются «информация о поддерживаемой диском скорости записи» и «информация о записывающем слое, имеющемся на диске».

Согласно ФИГ.7А «порядковый номер кадра DI в блоке DI» записывается в пятом байте каждой информации о диске в качестве порядкового номера, чтобы обозначить порядок следования, что означает, что информации о диске сконфигурированы в определенной последовательности аналогично ФИГ.4. Кроме того, информация о скорости записи, поддерживаемой соответствующим диском, записывается в конкретной области (N-м байте) диска и называется полем «Флаг скорости записи».

Например, тот факт, поддерживается ли соответствующим диском определенная скорость записи из восьми видов скоростей записи, обозначается одним битом, все такие биты находятся в одной зоне, для которой выделен один байт. А именно можно определить, что соответствующая скорость записи не поддерживается, если значение бита равняется «0b» во всех битах, или что соответствующая скорость записи поддерживается, если значение бита равняется «1b». Следовательно, каждый из битов «b0-b7» в составе одного байта становится флагом, обозначающим наличие или отсутствие поддержки определенной скорости записи. Например, если соответствующий диск поддерживает только скорость «1х», в N-м байте записывается значение «0000 0001». Если поддерживаются все восемь видов скоростей записи, в N-м байте записывается значение «1111 1111».

В приведенном выше пояснении заранее считается, что поддерживаются скорость «1х» и скорость «2х», поддерживаемые почти всеми дисками. Тем не менее, в качестве остальных скоростей записи, начиная с 3-й скорости записи, могут использоваться скорости записи, определяемые спецификациями. Например, можно установить, что 3-й, 4-й, 5-й, 6-й, 7-й и 8-й скоростями записи (3-я X, 4-я X, 5-я X, 6-я X, 7-я Х и 8-я X) будут соответственно скорости «5х», «6х», «8х», «12х», «14х» и «16х».

Между тем, информация о записывающих слоях, обозначающая количество записывающих слоев, присутствующих на диске, записывается в другой определенной области (байте L) в составе информации о диске и называется полем «Количество слоев записи». Например, значение, равное количеству слоев записи, может быть представлено двоичным числом, расположенным в той же области, с выделенным для него одним байтом. В случае, изображенном на ФИГ.1, где записывающий слой является единственным, в L-м байте записывается значение «0000 0001». В случае, изображенном на ФИГ.2, где записывающих слоев два, в L-м байте записывается значение «0000 0010». В случае, если имеется четыре записывающих слоя, в L-м байте записывается значение «0000 0100».

Поскольку количество рассматриваемых записывающих слоев ограничено, в настоящее время - двумя записывающими слоями, четырех битов байта L достаточно для представления в целом пятнадцати слоев записи (в случае значения «1111»). В этом случае очевидно, что другая полезная информация будет записана в оставшейся части (4 бита) байта L.

Более того, идентификационная информация, обозначающая вид стратегии записи «WS», записанная в байтах Р-111, записывается в другой определенной области (байте М) в составе информации о диске и называется полем «Тип стратегии записи «WS»».

А именно в информации о диске, в соответствии с настоящим изобретением, одна стратегия записи «WS» записывается для конкретной скорости записи и конкретного записывающего слоя, при этом стратегия записи по желанию выбирается изготовителем среди различных указанных типов стратегий записи. Следовательно, если соответствующая информация о диске представляет собой стратегию записи первого типа «WS-1», то в байте М записывается значение «0000 0001». Если соответствующая информация о диске представляет собой стратегию записи второго типа «WS-2», то в байте М записывается значение «0000 0010». При этом реальная стратегия записи «WS» записывается в байтах Р-111. Однако реальная стратегия записи «WS» будет записана в байте М в виде значения, соответствующего тому типу стратегии записи «WS», который выбран производителем. Тип стратегии записи «WS» посредством байта М может быть по желанию (факультативно) записан в каждой информации о диске. Можно также применить один конкретный тип стратегии записи «WS» в качестве обязательной в информации о диске для скорости «1х», которая, предположительно, поддерживается любым устройством записи и воспроизведения (ФИГ.10).

Подробное описание способа записи стратегии записи «WS» не является главной задачей настоящего изобретения. Тем не менее, вкратце, свойства записывающего слоя носителя записи обычно изменяют с помощью воздействия лазерного луча на записывающий слой оптического диска посредством головки («II» на ФИГ.10) с целью выполнения записи. Для этого следует сделать выбор интенсивности (мощности записи) лазерного луча, длительность действия сигнала записи и т.п. Выше упомянутые различные виды стратегий записи вообще называются «стратегиями записи «WS»», а определенное содержание, записанное в конкретной «стратегии записи «WS»», называется «параметрами стратегии записи «WS»».

При этом стратегия записи «WS» может быть записана различными способами. С ростом плотности записи и скоростей вращения диска, а также свойств записывающего слоя носителя записи скорость записи (то есть частота вращения диска) значительно изменяется. Следовательно, существует потребность в более точной системе. В качестве примера ниже поясняются различные стратегии записи «WS».

Во-первых, имеется система, где импульс записи имеет размер на «I» меньше, чем размер «n» метки записи в среде записывающего слоя, и такой импульс можно назвать стратегией записи с размером «n-1» - «(n-1)WS». Во-вторых, имеется система, где размер импульса записи составляет половину размера «n» метки записи, который можно назвать стратегией записи с размером «n/2» - «n/2 WS». Кроме того, продолжается разработка новых стратегий записи «WS». Что касается различных типов стратегий записи «WS», когда существуют различные системы стратегий записи «WS», то, поскольку параметры стратегий записи (WS) различаются между собой, изготовитель диска проверяет мощность записи в соответствии со стратегией записи «WS», записанной в выбранном байте М, а затем записывает результат проверки в виде стратегии записи «WS» в байтах Р-111 в составе информации о диске.

На основе записанных выше «информации о скорости записи», содержащейся в N-м байте, и «информации о записывающем слое», содержащейся в L-м байте, устройство записи и воспроизведения (ФИГ. 10) определяет, сколько информации о диске имеется на соответствующем диске. А именно число существующих информаций о диске определяется путем умножения количества возможных (поддерживаемых) скоростей записи на количество записывающих слоев.

Поскольку настоящее изобретение применяет одну стратегию записи (WS) к определенной скорости записи и определенному слою записи, тип и номер стратегии записи (WS) при определении числа информаций о диске могут не приниматься во внимание. Однако во втором осуществлении настоящего изобретения будет описано, что для определенной скорости записи и определенного слоя записи может существовать множество стратегий записи (WS). В этом случае общее число существующих информаций о диске не всегда определяется путем умножения числа возможных (поддерживаемых) скоростей записи на число слоев записи.

Следовательно, порядок следования несколь
