Устройство и способ для передачи информации для мультимедийного широковещательного/многоадресного обслуживания "mbms"

Устройство и способ для передачи информации для мультимедийного широковещательного/многоадресного обслуживания "mbms"

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[1] Изобретение относится к мультимедийному широковещательному/многоадресному обслуживанию «MBMS», в частности к устройству и способу передачи информации для поддержки подвижности терминала и предоставления мультимедийного широковещательного/многоадресного обслуживания «MBMS».

Уровень техники

[2] Универсальная подвижная телекоммуникационная система «UMTS» представляет собой систему подвижной связи третьего поколения, которая явилась результатом эволюции глобальной системы подвижной (мобильной) связи «GSM», которая является Европейским стандартом, целью которой является предоставление услуг мобильной связи повышенного качества на основе базовой сети «GSM» и технологии широкополосного множественного доступа с кодовым разделением каналов. Фиг.1 иллюстрирует структуру сети универсальной подвижной телекоммуникационной системы «UMTS», в которой применены известные технические решения и настоящее изобретение.

[3] Как показано на фиг.1, универсальная подвижная телекоммуникационная система «UMTS» в общем случае включает в себя терминал 1 или пользовательское оборудование - «UE», наземную сеть радиодоступа универсальной подвижной телекоммуникационной системы -далее, наземная сеть 2 радиодоступа «UTRAN» и базовую сеть 3 «CN». Наземная сеть 2 радиодоступа «UTRAN состоит из нескольких подсистем 4 радиодоступа «RNS», каждая из которых содержит отдельный контроллер 5 радиосети «RNC» и множество базовых станций 6 «Узлы В», управляемых контроллером 5 радиосети «RNC». Контроллер 5 радиосети «RNC» управляет базовой станцией 6 «Узел В», которая служит в качестве точки доступа наземной сети 2 радиодоступа «UTRAN» для терминала, путем приема информации, передаваемой из физического уровня терминала через восходящий канал и передачи данных на терминал 1 через нисходящий канал. Контроллер 5 радиосети «RNC» распределяет радиоресурсы и управляет ими, а также служит в качестве точки доступа базовой сети 3 «CN».

[4] Фиг.2 иллюстрирует структуру соединений между наземной сетью 2 радиодоступа «UTRAN» и терминалом 1 внутри сети универсальной подвижной телекоммуникационной системы «UMTS». Как показано на фиг.2, терминал 1 подключается к базовой сети 3 «CN» с целью получения услуг, предоставляемых универсальной подвижной телекоммуникационной системой «UMTS», а информация терминала и базовой сети «CN» передается через наземную сеть 2 радиодоступа «UTRAN».

[5] Базовая сеть 3 «CN» подключена к контроллеру 5 радиосети «RNC» через интерфейс «Iu» для передачи и приема данных и управляющих сообщений. Каждый терминал 1, соединенный с сетью универсальной мобильной телекоммуникационной системы «UMTS», управляется отдельным контроллером 5 радиосети «RNC» в составе универсальной наземной сети 2 радиодоступа «UTRAN». Обслуживающий контроллер 5 радиосети (далее обслуживающий контроллер «SRNC») является контроллером радиосети, служащим для управления терминалами. Иначе говоря, обслуживающий контроллер 5 «SRNC» это контроллер радиосети, который служит в качестве точки доступа в базовую сеть для передачи данных отдельному терминалу.

[6] Обслуживающий контроллер 5 «SRNC» выполняет работу второго уровня интерфейса открытых систем (OSI) в отношении данных, поступающих через радио интерфейс или передающихся на терминал, и распределяет радио ресурсы, необходимые для предоставления услуг. Функция управления радио ресурсами, выполняемая обслуживающим контроллером 5 «SRNC», включает управляющие функции, связанные с конкретным терминалом 1, например, функции создания транспортных каналов, определения перехода и регулирования мощности по разомкнутому циклу и т.д. Терминал 1, подключаемый к базовой сети 3 через универсальную наземную сеть 2 радиодоступа «UTRAN» в отдельный момент времени, имеет лишь один обслуживающий контроллер 5 «SRNC».

[7] В общем случае, между терминалом 1 и базовой сетью 3 «CN» используется один контроллер 5 радиосети «RNC». Однако в случае перемещения терминала 1 в зону, управляемую другим контроллером 5 радиосети «RNC», терминал подключается к обслуживающему контроллеру «SRNC» через контроллер радиосети «RNC» соответствующей зоны.

[8] Например, предполагается, что первоначально, терминал подключается к базовой сети 3 через элемент «R1» (контроллер радиосети «RNC1»). Однако, если терминал перемещается в зону или ячейку, управляемую сетевым элементом «R2» (сети радиодоступа «RAN2»), то терминал 1 подключается к элементу «R1» по интерфейсу «Iur» через элемент «R2». В данном случае элемент «R1» управляет терминалом и служит в качестве точки доступа к базовой сети «CN», а элемент «R2» частично выполняет функции всего лишь маршрутизации пользовательских данных или распределения кодов, в частности, кодов общих ресурсов. В универсальной мобильной телекоммуникационной системе «UMTS» каждый контроллер 5 радиосети «RNC», например «R2», подключенный к терминалу 1 иначе, чем обслуживающий контроллер «SRNC», именуется дрейфовым контроллером радиосети «DRNC». Таким образом, в зависимости от подключения один терминал 1 может в общем случае не иметь ни одного дрейфового контроллера 5 радиосети «DRNC» или может иметь один или несколько дрейфовых контроллеров 5 радиосети «DRNC».

[9] Обслуживающий контроллер 5 «SRNC» и дрейфовый контроллер радиосети «DRNC» логически разделены по отношению к конкретному терминалу 1. Однако контроллер 5 радиосети «RNC» и базовая станция 6 «Узел В» в составе универсальной наземной сети радиодоступа «UTRAN» имеют между собой отношения подчинения, вследствие чего контроллеры радиосети «RNC» могут быть разделены на стороне базовой станции «Узел В». Это означает, что для того, чтобы отличить контроллер 5 радиосети «RNC», служащий для управления базовой станцией 6 «Узлом В», от других контроллеров радиосети «RNC», контроллер радиосети «RNC», служащий для управления конкретной базовой станцией «Узлом В», называется управляющим контроллером радиосети «CRNC». А именно, контроллер 5 радиосети «RNC», который подключен к конкретной базовой станции 6 «Узлу В» через интерфейс «Iub» и который управляет радио ресурсами базовой станции «Узел В», соответствует управляющему контроллеру радиосети «CRNC» соответствующей базовой станции «Узел В» и между управляющим контроллером радиосети «CRNC» и базовой станцией «Узел В» в структуре универсальной наземной сети 2 радиодоступа «UTRAN» имеются отношения типа «один со многими». Управляющий контроллер 5 радиосети «CRNC» выполняет такие функции, как управление нагрузкой и управление в условиях перегрузки внутри ячейки, которой управляет сам управляющий контроллер радиосети «CRNC», осуществляет управление приемкой новой радиолинии, установленной внутри данной ячейки, а также отвечает за назначение кодов.

[10] Уровень управления радио ресурсами «RRC» определен на третьем уровне радио протокола, расположенного в контроллере 5 радиосети «RNC» и терминале 1. Уровень управления радио ресурсами «RRC» управляет транспортными каналами и физическими каналами, относительно настройки, реконфигурации и освобождения радиоканалов «RB». В этом случае радиоканал обозначает услугу, предоставляемую вторым уровнем L2 радио протокола, заключающуюся в передаче данных между терминалом 1 и контроллером 5 радиосети «RNC». В общем случае, создание радиоканала предусматривает выполнение процедур определения характеристик протокольного уровня и канала, необходимых для предоставления конкретной услуги, и установку соответствующих параметров и рабочих методов.

[11] RRC-состояние указывает, имеется ли логическое соединение (логическая связь) между уровнем управления радио ресурсами «RRC» терминала 1 и уровнем управления радио ресурсами «RRC» универсальной наземной сети 2 радиодоступа «UTRAN», формируя таким образом логическое соединение с уровнем управления радио ресурсами «RRC» универсальной наземной сети 2 радиодоступа «UTRAN». Если уровень управления радио ресурсами «RRC» терминала образует логическую связь с уровнем управления радио ресурсами «RRC» универсальной наземной сети 2 радиодоступа «UTRAN», то это называется состоянием RRC-соединения. И наоборот, состояние, характеризуемое отсутствием логической связи между ними, называется состояние RRC-ожидания.

[12] Когда терминал 1 находится в состоянии RRC-соединения, то, следовательно, универсальная наземная сеть 2 радиодоступа «UTRAN» может определить существование соответствующего терминала в соответствующих блоках или ячейках и, таким образом, эффективно управлять терминалом. С другой стороны, универсальная наземная сеть 2 радиодоступа «UTRAN» не может определить терминал, находящийся в состоянии ожидания. Терминал 1, находящийся в состоянии ожидания, может управляться базовой сетью 3 «CN» в рамках зоны местоположения или в рамках зоны прохождения маршрута, которые больше, чем ячейки. Это значит, что существование терминала 1 в состоянии ожидания распознается только по крупным зонам (зона местоположения или прохождения маршрута), и, следовательно, терминал должен перейти в состояние соединения, чтобы принимать обычные услуги мобильной связи, такие как речь или данные.

[13] На Фиг.3 представлена схема, показывающая переходы между RRC-состояниями терминала 1. Как показано на Фиг.3, когда пользователь включает питание терминала 1, данный терминал сначала определяет подходящую ячейку и поддерживает состояние ожидания в соответствующей ячейке. Терминал 1 в состоянии ожидания формирует RRC-соединение с уровнем управления радио ресурсами «RRC» универсальной наземной сети 2 радиодоступа «UTRAN» с помощью процедуры установления RRC-соединения и затем переходит в состояние RRC-соединения тогда, когда необходимо сформировать RRC-соединение.

[14] Есть несколько случаев, когда терминалу 1 в состояние ожидания нужно установить RRC-соединение. Например, могут быть такие случаи, когда необходима передача данных по восходящей радиолинии при попытке вызова со стороны абонента или когда необходима передача ответа сообщения в ответ на сообщение системы поискового вызова (пейджинговое сообщение) из универсальной наземной сети 2 радиодоступа «UTRAN».

[15] Услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» относятся к услугам по предоставлению потоковых или фоновых услуг нескольким терминалам 1, используя нисходящие выделенные радиоканалы мультимедийного широковещательного/многоадресного обслуживания. В универсальной наземной сети 2 радиодоступа «UTRAN» в качестве радиоканалов мультимедийного широковещательного/многоадресного обслуживания используются многоточечные радиоканалы «RB» связи одного абонента с несколькими и радиоканалы «RB» прямой связи.

[16] Мультимедийное широковещательное/многоадресное обслуживание «MBMS» делится на работу в широковещательном режиме и режиме многоадресного вещания. Широковещательный режим мультимедийного широковещательного/многоадресного обслуживания «MBMS» - это услуга для передачи мультимедийных данных всем пользователям в определенной широковещательной зоне. В данном случае под широковещательной зоной понимается район, где возможен прием широковещательного обслуживания. И наоборот, режим многоадресного вещания мультимедийного широковещательного/многоадресного обслуживания «MBMS» это услуга для передачи мультимедийных данных только конкретной группе абонентов в многоадресной зоне. Здесь многоадресная зона относится к району, где возможно оказание многоадресной услуги. И широковещательная зона, и зона группового вещания именуются зоной обслуживания.

[17] На Фиг.4 показана известная процедура предоставления определенной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» (услуга 1) из сети универсальной мобильной телекоммуникационной системы «UMTS» терминалу или пользовательскому оборудованию «UE» в режиме многоадресного вещания. Абонент «UE1», желающий принимать услугу 1 мультимедийного широковещательного/многоадресного обслуживания «MBMS», подписывается на эту услугу, соответствующая процедура называется подпиской. В данном случае под подпиской понимается установление отношений между поставщиком услуг и пользователем.

[18] Терминалы 1, желающие принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», должны принять из сети уведомление об услуге. В данном случае уведомление об услуге относится к предоставлению терминалу 1 индекса и любой соответствующей информации о предоставляемых услугах. В частности, терминал 1, желающий принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» в режиме многоадресного вещания, должен присоединиться к многоадресной группе. Многоадресная группа относится к группе терминалов 1, принимающих отдельную многоадресную услугу, и присоединение относится к любому пользователю, объединяющемуся с другими пользователями в многоадресную группу, которые собираются, чтобы принимать конкретную многоадресную услугу.

[19] Терминал 1 может известить сеть универсальной мобильной телекоммуникационной системы (UMTS), что он желает принимать определенные многоадресные данные через многоадресное соединение для мультимедийного широковещательного/многоадресного обслуживания «MBMS». И наоборот, процедура, в ходе которой терминал 1, присоединившийся к конкретной многоадресной группе, прекращает свою связь с указанной многоадресной группой, относится к прекращению участия. Каждый терминал 1 производит такие процедуры, как подписка на услуги, присоединение и прекращение участия. Терминал 1 может произвести подписку, присоединение и прекращение участия в разное время, например, перед передачей, в ходе передачи или после передачи данных.

[20] При выполнении конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» может предоставляться один или несколько последовательных сеансов, формируемых применительно к этой услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS». Если подлежащие передаче данные конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» формируются в обслуживающем устройстве мультимедийного широковещательного/многоадресного обслуживания «MBMS», базовая сеть 3 «CN» уведомляет контроллер 5 радиосети «RNC» о начале сеанса. Однако, если в обслуживающем устройстве мультимедийного широковещательного/многоадресного обслуживания нет данных мультимедийного широковещательного/многоадресного обслуживания «MBMS», подлежащих передаче, базовая сеть 3 «CN» уведомляет контроллер 5 радиосети «RNC» об окончании сеанса. Передача данных, связанных с конкретной услугой мультимедийного широковещательного/многоадресного обслуживания «MBMS», может выполняться в период между началом и концом сеанса. В это время данные, передаваемые с помощью процедуры передачи данных, передаются только на терминалы 1, присоединившиеся к многоадресной группе для этой конкретной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS».

[21] В начале сеанса контроллер 5 радиосети «RNC», принявший от базовой сети 3 «CN» извещение о начале сеанса, передает уведомление о мультимедийном широковещательном/многоадресном обслуживании «MBMS» (далее, MBMS-уведомление) на терминалы. MBMS-уведомление относится к информированию терминала 1 контроллером 5 радиосети «RNC» о предстоящей в скором времени в ячейке передаче данных услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS». Передача MBMS-уведомления осуществляется более одного раза перед передачей фактических данных услуги. Когда передается MBMS-уведомление, контроллер 5 радиосети «RNC» может также подсчитать число терминалов, принимающих конкретную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» в отдельной ячейке. Процедура подсчета используется для определения, нужно ли устанавливать многоточечный радиоканал «RB» или радиоканал «RB» прямой связи, в качестве радиоканала «RB» при предоставлении услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», или же не устанавливать никакого радиоканала «RB».

[22] Контроллер 5 радиосети «RNC» внутри устанавливает пороговое значение для выбора подходящего радиоканала мультимедийного широковещательного/многоадресного обслуживания «MBMS». После того как контроллер 5 радиосети «RNC» подсчитает число терминалов 1, то, если подсчитанное число терминалов, имеющееся внутри соответствующей ячейки, окажется меньше порогового значения, контроллер радиосети «RNC» устанавливает радиоканал «RB» прямой связи, в то время как многоточечный радиоканал «RB» устанавливается в том случае, если подсчитанное число терминалов окажется больше пороговой величины. После определения радиоканала мультимедийного широковещательного/многоадресного обслуживания, контроллер 5 радиосети «RNC» сообщает терминалам 1 информацию настройки соответствующего радиоканала «RB».

[23] При установке радиоканала «RB» прямой связи для предоставления определенной услуги все терминалы 1, желающие принимать эту услугу, находятся в состоянии RRC-соединения. Однако при установке многоточечного радиоканала «RB» связи одного абонента с несколькими для предоставления определенной услуги все терминалы 1, желающие принимать эту услугу, не обязательно должны находиться в состоянии RRC-соединения. Иными словами, терминалы 1, находящиеся в состоянии ожидания, могут также принимать данные услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» с помощью многоточечного радиоканала «RB». Когда данные мультимедийного широковещательного/многоадресного обслуживания «MBMS передаются от базовой сети 3 «CN» в ходе одного сеанса мультимедийного широковещательного/многоадресного обслуживания «MBMS», контроллер 5 радиосети «RNC» инициирует передачу данных с помощью установленного радиоканала RB и отключает ранее установленный радиоканал «RB» при передаче базовой сетью «CN» сообщения о прекращении сеанса.

[24] Однако, если не имеется ни одного терминала 1, желающего принимать отдельную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», контроллер 5 радиосети «RNC» не установит никакого радиоканала «RB» и не станет передавать данные мультимедийного широковещательного/многоадресного обслуживания «MBMS». Создание радиоканала «RB» контроллером 5 радиосети «RNC» даже в случае отсутствия абонента, желающего принимать услугу, приводит к нежелательному расходованию радио ресурсов.

[25] Под зоной услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» следует понимать зону, сформированную из ячеек, поддерживающих услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», на которые подписался определенный терминал. Зона услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» строится путем объединения нескольких (более одной) ячеек и может формироваться из ячеек, управляемых одним контроллером 5 радиосети «RNC», или локализует зоны, управляемые несколькими контроллерами радиосети «RNC». Под информацией о списке соседних ячеек понимается список, включающий информацию о ячейках, управляемых дрейфовым контроллером 5 радиосети «DRNC», расположенным рядом с контроллером радиосети «RNC».

[26] Фиг.5 иллюстрирует процедуру присоединения к услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS». Как показано на фиг.5, контроллер 5 радиосети «RNC», предоставляющий услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», распознает и управляет терминалом, находящимся в состоянии RRC-соединения и входящим в число терминалов, подписавшихся на отдельную услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS», для каждой ячейки, управляемой этим одним контроллером 5 радиосети «RNC». Контроллер 5 радиосети «RNC» создает список, такой как список терминалов, находящихся в состоянии RRC-соединения, терминалов в состоянии RRC-соединения по каждой услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS» в каждой ячейке. Список терминалов в состоянии RRC-соединения включает «URNTI» - временные идентификаторы терминалов в сети «UTRAN», которые присоединились к конкретной услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS».

[27] Как часть процедуры присоединения к услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS», когда терминал 1 переместился из ячейки, управляемой обслуживающим контроллером 5 «SRNC», в ячейку, управляемую дрейфовым контроллером радиосети «DRNC», обслуживающий контроллер 5 «SRNC» принимает от базовой сети 3 «CN» сообщение о старте сеанса, в отношении услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», в котором уведомляется, что терминал, находящийся в состоянии RRC-подключения, присоединился к услугам «MBMS», как к тем, которые предоставляются в данный момент, так и к тем, которые в данный момент не предоставляются. Далее, обслуживающий контроллер 5 радиосети «SRNC» передает информацию о терминале на дрейфовый контроллер радиосети «DRNC» путем передачи сообщения о запросе подключения (закрепления) мультимедийного широковещательного/многоадресного обслуживания «MBMS» так, что дрейфовый контроллер радиосети «DRNC» добавляет терминалы, которые запрашивают подключение мультимедийного широковещательного/многоадресного обслуживания «MBMS», в список терминалов, находящихся в состоянии RRC-соединения, которые управляются этим дрейфовым контроллером радиосети «DRNC» в отношении услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS». Сообщение о запросе подключения мультимедийного широковещательного/многоадресного обслуживания «MBMS» включает в себя идентификатор «ID» ячейки, в которую переместился терминал, идентификаторы услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS», к которым присоединился терминал, временный идентификатор терминала «URNTI».

[28] Один раз приняв сообщение о запросе соединения или подключения мультимедийного широковещательного/многоадресного обслуживания «MBMS» для определенного терминала 1 от обслуживающего контроллера 5 радиосети «SRNC», то, если возможно выделить ресурсы для поддержания соответствующего терминала в состоянии RRC-соединение, дрейфовый контроллер 5 радиосети «DRNC» удовлетворяет запрос терминала 1 на подключение мультимедийного широковещательного/многоадресного обслуживания «MBMS». Затем дрейфовый контроллер 5 радиосети «DRNC» добавляет временный идентификатор «URNTI» соответствующего терминала 1 в список терминалов в состоянии RRC-соединения для получения услуг мультимедийного широковещательного/многоадресного обслуживания «MBMS», к которым присоединился переместившийся терминал.

[29] После этого дрейфовый контроллер 5 радиосети «DRNC» передает положительный ответ на обслуживающий контроллер радиосети «SRNC», через ответное сообщение о подключении мультимедийного широковещательного/многоадресного обслуживания «MBMS». Принявший сообщение обслуживающий контроллер 5 радиосети «SRNC» постоянно поддерживает терминал в состоянии RRC-соединение даже в новой ячейке. Обслуживающий контроллер 5 радиосети «SRNC» передает также данные услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» на терминал 1, используя радиоканал «RB» прямой связи. Это значит, что данные услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» через обслуживающий контроллер радиосети «SRNC» передаются на дрейфовый контроллер 5 радиосети «DRNC», а затем передаются на терминал 1 через дрейфовый контроллер 5 радиосети «DRNC», используя радиоканал «RB» прямой связи.

[30] Дрейфовый контроллер 5 радиосети «DRNC» не всегда удовлетворяет запрос о подключении мультимедийного широковещательного/многоадресного обслуживания «MBMS» при получении от обслуживающего контроллера радиосети «SRNC» сообщения о запросе подключения мультимедийного широковещательного/многоадресного обслуживания «MBMS» для конкретного терминала 1. Если дрейфовый контроллер 5 радиосети «DRNC» устанавливает RRC-соединение для терминала 1, но нет ресурсов для поддержания терминала в состоянии RRC-соединение, дрейфовый контроллер радиосети «DRNC» отказывает терминалу в запросе подключения мультимедийного широковещательного/многоадресного обслуживания «MBMS» и передает отрицательный ответ на обслуживающий контроллер радиосети «SRNC».

[31] Однако, в известном техническом решении если терминал 1, находящийся вне зоны каждой услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», подключен к дрейфовому контроллеру 5 радиосети «DRNC», то могут возникнуть проблемы. После перемещения терминала 1 в зону мультимедийного широковещательного/многоадресного обслуживания «MBMS», управляемую дрейфовым контроллером 5 радиосети «DRNC», предоставляющим услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», на которую указанный терминал подписан, переместившийся терминал получает информацию о соответствующей услуге посредством приема уведомления от дрейфового контроллера радиосети «DRNC» или принимает информацию об услуге мультимедийного широковещательного/многоадресного обслуживания «MBMS» через канал управления мультимедийного широковещательного/многоадресного обслуживания «МССН».

[32] В настоящее время услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS» может передаваться через радиоканал прямой связи типа «точка - точка» или многоточечный радиоканал типа «точка - множество точек». Когда дрейфовый контроллер 5 радиосети «DRNC» предоставляет услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» с использованием радиоканала прямой связи типа «точка - точка», терминалу 1 вместо приема услуги MBMS от обслуживающего контроллера радиосети «SRNC» через дрейфовый контроллер радиосети «DRNC» приходится принимать ее непосредственно от обслуживающего контроллера радиосети «SRNC» посредством создания выделенного канала. Однако обслуживающий контроллер 5 радиосети «SRNC» не может точно распознать, предоставляет ли услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», на которые терминал 1 подписан, дрейфовый контроллер радиосети «DRNC», или эти услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» предоставляются с использованием радиоканала прямой связи типа «точка - точка».

[33] Соответственно, обслуживающий контроллер 5 радиосети «SRNC» не может создать выделенный канал для терминала 1, чтобы принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» с использованием радиоканала прямой связи типа «точка - точка» и поэтому терминал не может принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS». В частности, когда терминал 1 переместился из зоны, управляемой обслуживающим контроллером 5 радиосети «SRNC», в зону, управляемую дрейфовым контроллером радиосети «DRNC», и подключился к дрейфовому контроллеру радиосети «DRNC», то даже, если услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS», на которую подписан терминал, передается через радиоканал прямой связи типа «точка - точка» с помощью этого дрейфового контроллера радиосети «DRNC», обслуживающий контроллер радиосети «SRNC» не может точно распознать состояние услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS» в дрейфовом контроллере радиосети «DRNC», и обслуживающий контроллер радиосети «SRNC» не может создать выделенный канал связи с терминалом. В результате, терминал 1 не может принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS».

[34] Следовательно, есть необходимость в устройстве и способе для передачи информации, предназначенных для поддержки мобильности терминала и представления услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS». Настоящее изобретение предназначено для решения этих и других проблем.

Сущность изобретения

Техническая проблема

[35] Особенности и преимущества изобретения будут раскрыты в последующем описании и отчасти они станут очевидными из указанного описания или могут быть изучены при применении изобретения. Цели и другие преимущества настоящего изобретения могут быть реализованы и достигнуты с помощью структуры, в частности, раскрытой в письменном описании и формуле изобретения, а также прилагаемых чертежах.

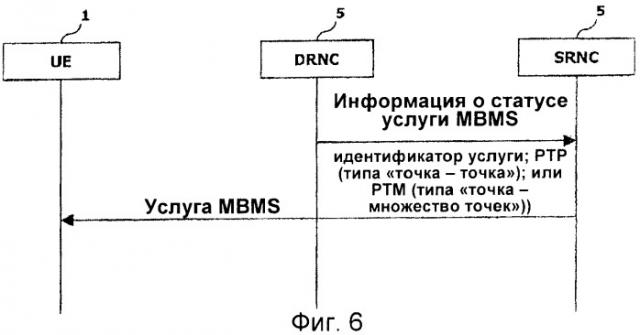

[36] В настоящем изобретении предлагаются устройство и способ для передачи информации при поддержке мобильности терминала и представление услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS». Посредством передачи информации о статусе, связанной с услугой мультимедийного широковещательного/многоадресного обслуживания «MBMS», от контроллера радиосети, управляющего зоной, в которую переместился терминал, к контроллеру радиосети, управляющему зоной, из которой переместился терминал, когда контроллер радиосети, управляющий зоной, из которой переместился терминал, или создает канал прямой связи типа «точка - точка», предназначенный для предоставления терминалу услуги мультимедийного широковещательного/многоадресного обслуживания «MBMS», или инициирует передачу управления терминалом контроллеру радиосети, управляющему зоной, в которую переместился терминал, при этом терминал может принимать услугу мультимедийного широковещательного/многоадресного обслуживания «MBMS» при перемещении его из одной зоны в другую.

Техническое решение

[37] В одном аспекте настоящего изобретения предложен способ предоставления многоадресной услуги типа «точка - множество точек», как минимум, одному мобильному терминалу связи в системе мобильной связи, когда терминал перемещается из первой зоны, управляемой первым контроллером, во вторую зону, управляемую вторым контроллером. Указанный способ включает в себя передачу на первый контроллер информации о статусе, связанной с многоадресной услугой типа «точка - множество точек», предоставляемой вторым контроллером, и первый контроллер или устанавливает канал, чтобы передавать многоадресную услугу типа «точка - множество точек», как минимум, на один терминал мобильной связи, или инициирует передачу управления, как минимум, одним терминалом мобильной связи второму контроллеру.

[38] Предполагается, что многоадресная услуга типа «точка - множество точек» является услугой мультимедийного широковещательного/многоадресного обслуживания «MBMS». Предпочтительно, канал связи, созданный первым контроллером для передачи многоадресной услуги типа «точка - множество точек», как минимум, на один терминал мобильной связи, является выделенным каналом.

[39] Предполагается, что первый контроллер является обслуживающим контроллером радиосети «SRNC», а второй контроллер является дрейфовым контроллером радиосети «DRNC». Дополнительно предполагается, что первый контроллер создает канал для передачи многоадресной услуги типа «точка - множество точек», как минимум, на один терминал мобильной связи, если первый контроллер поддерживает многоадресную услугу типа «точка - множество точек», и первый контроллер инициирует передачу управления, как минимум, одним мобильным терминалом связи второму контроллеру, если первый контроллер не поддерживает многоадресную услугу типа «точка - множество точек».

[40] Предполагается, что терминал мобильной связи передает информацию о статусе. Предпочтительно, указанный способ далее включает в себя обнаружение терминалом мобильной связи, что многоадресная услуга типа «точка - множество точек» предоставляется через выделенный канал вторым контроллером, установку таймера для мобильной связи, при этом мобильный терминал связи или выключает таймер после приема многоадресной услуги типа «точка - множество точек» через канал, созданный первым контроллером, или передает информацию о статусе после истечения времени таймера. Предпочтительно, второй контроллер передает информацию о статусе.

[41] Предполагается, что далее способ включает в себя передачу вторым контроллером информации о статусе, как минимум, третьему контроллеру в дополнение к первому контроллеру, причем третий контроллер является смежным со вторым контроллером. Предпочтительно, информация о статусе передается посредством сообщения о подключении мультимедийного широковещательного/многоадресного обслуживания - MBMS-подключении, сообщения о реконфигурации типа канала, сообщения о создании радиоканала, сообщения о реконфигурации радиоканала или сообщения RRC-сигнализации (сигнальная информация управления радио ресурсами).

[42] Предполагается, что информация о статусе содержит идентификатор услуги «ID» для многоадресной услуги типа «точка - множество точек». Предпочтительно, указанный способ далее включает в себя обнаружение вторым контроллером, что идентификатор услуги «ID» не соответствует услуге, заранее определенной как предоставляемой через выделенный канал, и передачу вторым контроллером информации о статусе, включающей в себя тип радиоканала, созданного для предоставления многоадресной услуги типа «точка - множество точек».

[43] В другом аспекте настоящего изобретения предложен способ предоставления многоадресной услуги типа «точка - множество точек», как минимум, одному терминалу мобильной связи в системе радиосвязи, когда терминала перемещается из первой зоны, управляемой первым контроллером, во вторую зону, управляемую вторым контроллером. Указанный способ включает в себя прием информации о статусе, связанной с многоадресной услугой типа «точка - множество точек», предоставляемой вторым контроллером, и/или создание канала для передачи многоадресной услуги типа «точка - множество точек», как минимум, на один терминал мобильной связи или инициирование и передачу управления, как минимум, одним мобильным терминалом связи второму контроллеру.

[44] Предполагается, что многоадресной услугой типа «точка - множество точек» является услуга мультимедийного широковещательного/многоадресного обслуживания «MBMS». Предпочтительно, канал, созданный для передачи многоадресной услуги типа «точка - множество точек», как минимум, на один мобильный терминал связи, является выделенным каналом.

[45] Предполагается, что первый контроллер является обслуживающим контроллером радиосети «SRNC». Предпочтительно, канал создается с целью предоставления многоадресной услуги типа «точка - множество точек», если поддерживается многоадресная услуга типа «точка - множество точек», а передача управления, как минимум, одним терминалом мобильной связи на второй контроллер инициируется, если многоадресная услуга типа «точка - множество точек» не поддерживается.

[46] Предполагается, что прием информации о статусе включает в себя прием или сообщения о MBMS-подключении, или сообщения о реконфигурации типа канала, или сообщения о создании радиоканала, или сообщения о реконфигурации радиоканала, или сообщения о RRC-сигнализации. Предполагается, что информация о статусе содержит идентификатор услуги «ID» для многоадресной услуги типа «точка - множество точек». Предпочтительно, информация о статусе дополнительно включает в себя информацию о типе радиоканала, созданного вторым контроллером для предоставления многоадресной услуги типа «точка - множество точек».

[47] В следующем аспекте настоящего изобретения предложен способ предоставления многоадресной услуги типа «точка - множество точек», как минимум, одному терминалу мобильной связи в системе мобильной связи, когда терминал перемещается из первой зоны, управляемой первым контроллером, во вторую зону, управляемую вторым контроллером. Указанный способ включает в себя передачу информации о статусе, связанной с предоставляемой многоадресной услугой типа «точка - множество точек», или получением канала от первого контроллера, чтобы передавать многоадресную услугу типа «точка - множество точек», как минимум, на один мобильный терминал связи, или взятие на себя управления, как минимум, одним терминалом мобильной связи.

[48] Предполагается, что многоадресная услуга типа «точка - множеств
