Способ и система управления пропускной способностью, устройство управления доступом и устройство административного управления профилями пользователей

Способ и система управления пропускной способностью, устройство управления доступом и устройство административного управления профилями пользователей

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственную заявку

В настоящем изобретении заявлен приоритет от 23.02.2006 по поданной в Патентное ведомство Китая заявке №200610008043.Х, которая в полном объеме входит в заявленное изобретение по ссылке.

Область изобретения

Настоящее изобретение относится к технологии широкополосного доступа, в частности к способу и системе управления пропускной способностью, системе связи, устройству управления доступом к услугам, устройству управления доступом терминалов и устройству административного управления профилями пользователей.

Предпосылки к созданию изобретения

Сетевые операторы предоставляют широкополосные сети связи для организации связи между пользовательскими терминалами или между пользовательским терминалом и поставщиком услуг. На обычной широкополосной сети связи пользователь должен предварительно заказать пропускную способность и способ доступа у сетевого оператора, обратившись к сетевому администратору. Пользователь, намеревающийся получить доступ к сети, должен направить запрос на получение доступа к сети по предварительно заказанному способу доступа. В число способов доступа входят: асимметричная цифровая абонентская линия (ADSL), доступ по оптоволоконной линии, пакетная радиосвязь общего назначения (GPRS) и т.д. Получив запрос от пользователя, сетевой оператор конфигурирует сеть, так чтобы назначить пользователю заказанную пользователем пропускную способность, причем эта пропускная способность представляет собой максимальную пропускную способность, которую пользователь может занимать при получении доступа сети, т.е. является максимальной используемой пропускной способностью. Когда пользователь подключен к сети, сеть обычно не управляет уже назначенной пользователю пропускной способностью; таким образом, пропускная способность всегда остается неизменной, если только пользователь не направит новый запрос на получение доступа к сети или на изменение способа доступа.

Чтобы оптимизировать коэффициент использования сетевых ресурсов и повысить качество обслуживания (Quality of Service), на сети связи обычно применяется устройство сетевого доступа, управляющее поступающим в сеть связи трафиком; таким устройством может являться сервер мультисервисного широкополосного доступа, реализующий функции доступа, аутентификации и тарификации для пользователей. Следовательно, в практических приложениях назначенная пользователю пропускная способность обычно изменяется вместе с изменением сетевых условий и расстояния от пользователя до сервера доступа. В общем случае локальная Городская Вычислительная Сеть ГВС (MAN) имеет достаточно высокую пропускную способность и способна обслуживать высокий локальный трафик доступа, при этом пропускная способность на участке от сети ГВС (MAN) к интерфейсу сети Интернет обычно меньше пропускной способности локальной сети ГВС (MAN). Трафик выражается как "максимальный трафик в единицу времени", т.е. пропускной способностью; таким образом, управление трафиком в единицу времени означает управление пропускной способностью. Отсюда очевидно, что если не осуществляется управление пропускной способностью для пользователя, то может возникнуть конфликт при назначении пропускной способности, либо будут неэффективно использоваться назначенные пользователю ресурсы пропускной способности.

Кроме того, для разных услуг пользователю необходима разная пропускная способность. Например, когда пользователю предоставляется услуга потоковой передачи медиапотоков в режиме онлайн, необходимая пропускная способность должна быть больше пропускной способности, необходимой для просмотра обычных веб-страниц. Более того, для разных услуг существуют разные требования к производительности в реальном времени; например, для передачи медиапотоков в режиме онлайн требуется высокая производительность в реальном времени и эта услуга чувствительна к задержке, в то время как для других услуг, в том числе для услуги загрузки информации, требуются средняя производительность в реальном времени и высокая пропускная способность. С точки зрения пользователя желательно, чтобы осуществлялось дифференцированное назначение пропускной способности различным услугам с различными требованиями к пропускной способности. Если сеть не управляет занимаемой различными услугами пропускной способностью, может существенно снизиться качество некоторых услуг и затруднится достижение должного коэффициента использования сетевых ресурсов.

В существующих устройствах сетевого доступа обычно применяются два варианта управления пропускной способностью. Первый вариант: управление пропускной способностью основывается на пользователях, т.е. пользователям, имеющим разные полномочия на пропускную способность, назначаются разные лимиты пропускной способности; второй вариант: управление пропускной способностью основывается на использовании комбинации адреса источника данных и адреса получателя данных. Таким образом, в этих двух вариантах предусматривается управление полной пропускной способностью, основанное только на пользователях или основанное на способе доступа и/или адресе, но не пропускной способностью для различных типов услуг, или различных услуг для пользователя, или способа доступа и/или адреса. Следовательно, хотя эти два варианта управления пропускной способностью отвечают основным требованиям к предоставлению различных услуг, они не обеспечивают действительно эффективное управление пропускной способностью или существенную оптимизацию коэффициента использования сетевых ресурсов. Например, когда пользователь терминала мобильной связи получает доступ к сети с пропускной способностью 24 КВ через систему GPRS, пропускная способность 24 КВ должна распределяться между всеми услугами, предоставляемыми пользователю через систему GPRS, и при этом отсутствует возможность управления пропускной способностью, назначаемой конкретной услуге.

Резюмируя вышеизложенное, механизм управления пропускной способностью на обычной широкополосной сети связи по-прежнему не удовлетворителен и не позволяет управлять пропускной способностью на сети связи в соответствии с особенностями различных услуг; как следствие, на обычной широкополосной сети связи нельзя гарантировать качество обслуживания (Quality of Service) и коэффициент использования сетевых ресурсов остается низким.

Сущность изобретения

В настоящем изобретении предлагаются способ и система управления пропускной способностью, система связи, устройство управления доступом к услугам, устройство управления доступом терминалов и устройство административного управления профилями пользователей; все эти средства обеспечивают управление пропускной способностью на основе различных типов услуг, направленное на оптимизацию коэффициента использования ресурсов пропускной способности и качества обслуживания на сети.

В настоящем изобретении раскрывается способ управления пропускной способностью, включающий:

определение типа услуги в отношении заказанной пользователем услуги, назначение максимальной используемой пропускной способности типу услуги, установку политики управления пропускной способностью для типа услуги;

вычисление занимаемой типом услуги пропускной способности при использовании услуги пользователем;

регулировку, согласно политике управления пропускной способностью, занимаемой типом услуги пропускной способности, если занимаемая типом услуги пропускная способность превышает максимальную используемую пропускную способность, назначенную типу услуги.

Вычисление занимаемой типом услуги пропускной способности при использовании услуги пользователем включает:

прием трафика данных от пользовательских терминалов на стороне доступа терминалов; анализ пакетов данных в трафике данных; определение пользователей и типов услуг по пакетам данных; вычисление занимаемой типом услуги пропускной способности путем подсчета пакетов данных, соответствующих типу услуги.

Вычисление занимаемой типом услуги пропускной способности включает:

прием трафика данных от Серверов Приложений СП (AS) на стороне доступа к услугам; анализ пакетов данных в трафике данных; определение пользователей и типов услуг по пакетам данных; подсчет пакетов данных, соответствующих типу услуги в трафике данных каждого из серверов СП (AS); вычисление количества пакетов данных, соответствующих типу услуги в трафике данных серверов СП (AS) (путем суммирования пакетов данных, соответствующих типу услуги в трафике данных каждого из серверов СП (AS); вычисление занимаемой типом услуги пропускной способности согласно количеству пакетов данных, соответствующих типу услуги.

В настоящем изобретении раскрывается система управления пропускной способностью, включающая:

вычислительный блок, способный анализировать трафик данных и вычислять занимаемую каждым типом услуги пропускную способность;

блок обработки информации, способный регистрировать заказываемые пользователями услуги, тип услуги по каждой услуге, политику управления пропускной способностью, максимальную используемую пропускную способность по каждому типу услуги; и

блок управления, способный определять такой тип услуги, который занимает пропускную способность, превышающую максимальную используемую пропускную способность для типа услуги согласно информации вычислительного блока о занимаемой типом услуги пропускной способности, определять максимальную используемую пропускную способность для типа услуги по информации от блока обработки информации, запрашивать блок обработки информации и получать информацию о политике управления пропускной способностью для типа услуги, регулировать занимаемую типом услуги пропускную способность согласно политике управления пропускной способностью.

Вычислительный блок включает:

модуль анализа, способный анализировать пакеты данных в трафике данных, определять пользователя, услугу и тип услуги по каждому пакету данных, а также получать информацию о пакетах данных с указанием пользователя, услуги и типа услуги по каждому пакету данных; и

вычислительный модуль, способный вычислять пропускную способность, занимаемую каждым типом услуги, согласно информации о пакетах данных от модуля анализа.

Блок обработки информации включает:

модуль обработки заказов услуг, способный принимать информацию о заказах услуг от пользователей, определять заказанные пользователями услуги и тип услуги по каждой услуге, определять максимальную используемую пропускную способность и политику управления пропускной способностью для каждого типа услуги; и

модуль регистрации информации, способный регистрировать максимальную используемую пропускную способность и политику управления пропускной способностью, определенные модулем обработки заказов услуг для каждого типа услуги.

Модуль регистрации информации включает:

модуль обработки информации о пользовательских услугах, способный регистрировать максимальную используемую пропускную способность, определенную модулем обработки заказов услуг для каждого типа услуги; и модуль обработки информации о политиках управления пропускной способностью, способный регистрировать политику управления пропускной способностью, определенную модулем обработки заказов услуг для каждого типа услуги.

В состав системы входит по крайней мере один вычислительный блок и дополнительно включен:

суммирующий вычислительный блок, способный вычислять суммарное значение занимаемой типом услуги пропускной способности для различных пользователей согласно информации о занимаемой типами услуг пропускной способности для различных пользователей (эта информация поступает от каждого вычислительного блока), а также экспортировать суммарное значение в блок управления.

В настоящем изобретении также раскрывается система связи, включающая:

по крайней мере один пользовательский терминал, по крайней мере одно устройство управления доступом терминалов для получения доступа к трафику данных пользовательского терминала, по крайней мере один Сервер Приложений СП (AS) и по крайней мере одно устройство управления доступом к услугам для получения доступа к трафику данных сервера СП (AS); причем система связи дополнена следующим:

система управления пропускной способностью, определяющая тип услуги для заказанной пользователем услуги, назначающая максимальную используемую пропускную способность типу услуги и устанавливающая политику управления пропускной способностью для типа услуги; система анализирует трафик данных от устройства управления доступом к услугам или от устройства управления доступом терминалов, вычисляет занимаемую типом услуги пропускную способность для различных пользователей и регулирует занимаемую типом услуги пропускную способность, если тип услуги занимает пропускную способность, которая превышает максимальную используемую пропускную способность, назначенную типу услуги.

В настоящем изобретении также раскрывается система связи, включающая:

по крайней мере один пользовательский терминал и по крайней мере одно устройство управления доступом терминалов для приема трафика данных пользовательского терминала, причем устройство управления доступом терминалов способно: определять тип услуги для услуги, которая заказана пользователем, соединенным с устройством управления доступом терминалов; назначать максимальную используемую пропускную способность типу услуги; устанавливать политику управления пропускной способностью для типа услуги; анализировать трафик данных от различных пользовательских терминалов; определять пользовательский терминал и тип услуги по каждому пакету данных; вычислять занимаемую каждым типом услуги пропускную способность по крайней мере для одного пользовательского терминала путем вычисления общего количества пакетов данных, соответствующих типу услуги, по крайней мере для одного пользовательского терминала; регулировать занимаемую типом услуги пропускную способность, если тип услуги занимает пропускную способность, которая превышает максимальную используемую пропускную способность, назначенную типу услуги.

В настоящем изобретении также раскрывается система связи, включающая: по крайней мере один Сервер Приложений СП (AS) и по крайней мере одно устройство управления доступом к услугам для получения доступа к трафику данных серверов СП (AS), причем устройство управления доступом к услугам способно определять тип услуги для каждой услуги, предоставляемой по крайней мере одним сервером СП (AS), соединенным с устройством управления доступом к услугам, назначать максимальную используемую пропускную способность типу услуги для каждой услуги, устанавливать политику управления пропускной способностью для типа услуги, анализировать трафик данных по крайней мере от одного сервера СП (AS), определять пользовательский терминал и тип услуги по каждому пакету данных, подсчитывать пакеты данных по типу услуги от каждого сервера СП (AS) к различным пользовательским терминалам, вычислять занимаемую типом услуги пропускную способность для различных пользовательских терминалов путем вычисления общего количества пакетов данных по типу услуги от различных серверов СП (AS) к различным пользовательским терминалам, регулировать занимаемую типом услуги пропускную способность, если тип услуги занимает пропускную способность, которая превышает максимальную используемую пропускную способность, назначенную типу услуги.

В настоящем изобретении также раскрывается устройство управления доступом терминалов, соединенное по крайней мере с одним пользовательским терминалом и включающее:

вычислительный блок, способный анализировать передаваемый на различные пользовательские терминалы трафик данных и вычислять занимаемую каждым типом услуги пропускную способность для различных пользовательских терминалов; и

блок управления, способный определять заказанные пользователями услуги, тип услуги для каждой услуги, политику управления пропускной способностью для типа услуги и максимальную используемую пропускную способность для типа услуги, определять тип услуги, который занимает пропускную способность, превышающую максимальную используемую пропускную способность для типа услуги, согласно поступающей от вычислительного блока информации о занимаемой типом услуги пропускной способности для различных пользовательских терминалов и согласно определенной максимальной используемой пропускной способности для типа услуги для различных пользовательских терминалов, определять политику управления пропускной способностью для типа услуги и регулировать занимаемую типом услуги пропускную способность согласно политике управления пропускной способностью.

В настоящем изобретении также раскрывается устройство управления доступом к услугам, соединенное по крайней мере с одним Сервером Приложений СП (AS) и включающее:

вычислительный блок, способный анализировать пакеты данных в трафике данных от различных серверов СП (AS); определять пользовательский терминал и тип услуги по каждому пакету данных, подсчитывать поступающие от каждого сервера СП (AS) пакеты данных по каждому типу услуги для различных пользовательских терминалов, вычислять суммарное количество поступающих от серверов СП (AS) пакетов данных по каждому типу услуги для различных пользовательских терминалов для определения общего числа пакетов данных по каждому типу услуги для различных пользовательских терминалов и вычислять занимаемую каждым типом услуги пропускную способность для различных пользовательских терминалов; и

блок управления, способный определять тип услуги для каждой предоставляемой различными серверами СП (AS) услуги, определять политику управления пропускной способностью для типа услуги и максимальную используемую пропускную способность для типа услуги, определять тип услуги, который занимает пропускную способность, превышающую максимальную используемую пропускную способность для типа услуги, и соответствующую политику управления пропускной способностью согласно поступающей от вычислительного блока информации о занимаемой типом услуги пропускной способности для различных пользовательских терминалов и об определенной максимальной используемой пропускной способности для типа услуги для различных пользовательских терминалов, а также регулировать занимаемую типом услуги пропускную способность согласно соответствующей политике управления пропускной способностью.

В настоящем изобретении также раскрывается устройство административного управления профилями пользователей, включающее:

модуль обработки заказов услуг, способный принимать информацию о заказах услуг от пользовательских терминалов, определять заказанные пользователями услуги и соответствующие типы услуг, определять значения максимальной используемой пропускной способности и политику управления пропускной способностью для типов услуг, соответствующих заказанным пользователями услугам; и

модуль регистрации информации, способный регистрировать максимальную используемую пропускную способность и политику управления пропускной способностью, определенные модулем обработки заказов услуг для типов услуг, соответствующих заказанным пользователями услугам.

Таким образом, предлагаемые в настоящем изобретении способ и система управления пропускной способностью, система связи, устройство управления доступом к услугам, устройство управления доступом терминалов и устройство административного управления профилями пользователей способны управлять пропускной способностью для обслуживания пользователя в соответствии с типами услуг и, следовательно, обеспечиваются эффективное использование пропускной способности для обслуживания пользователя и соблюдение требований, предъявляемых различными типами услуг. Настоящее изобретение обеспечивает должное управление ресурсами пропускной способности на сети и повышение общего качества обслуживания (Quality of Service), а также предоставляет основу для расширения функциональности различных сервисных приложений. Следовательно, настоящее изобретение имеет значительную коммерческую ценность.

Краткое описание чертежей

На фиг.1 показана схема, представляющая сеть связи в соответствии с вариантом осуществления настоящего изобретения;

на фиг.2 показана блок-схема, представляющая процесс обработки заказов услуг в соответствии с вариантом осуществления настоящего изобретения;

на фиг.3 показана блок-схема, представляющая процесс управления пропускной способностью на стороне доступа терминалов в соответствии с вариантом осуществления настоящего изобретения;

на фиг.4 показана схема, представляющая структуру системы на стороне доступа терминалов в соответствии с вариантом осуществления настоящего изобретения;

на фиг.5 показана блок-схема, представляющая процесс управления пропускной способностью на стороне доступа к услугам в соответствии с вариантом осуществления настоящего изобретения;

на фиг.6 показана схема, представляющая структуру системы на стороне доступа к услугам в соответствии с вариантом осуществления настоящего изобретения; и

на фиг.7 показана блок-схема, представляющая процесс сигнального взаимодействия в соответствии с вариантом осуществления настоящего изобретения.

Подробное описание изобретения

Ниже приведено подробное описание настоящего изобретения со ссылками на прилагаемые чертежи и конкретные варианты осуществления.

В настоящем изобретении предлагается способ управления пропускной способностью, включающий: назначение максимальной используемой пропускной способности типу услуги, соответствующему заказанной пользователем услуге, и установку политики управления пропускной способностью для данного типа услуги; текущий контроль, осуществляемый с целью обнаружения такой ситуации, когда пропускная способность, занимаемая для одного из пользовательских типов услуг, превышает максимальную используемую пропускную способность, определенную для данного типа услуги; причем, если один из типов услуг занимает чрезмерную пропускную способность, осуществляется регулировка пропускной способности для данного типа услуги согласно политике управления пропускной способностью, установленной для данного типа услуги. Под чрезмерной пропускной способностью понимается занимаемая типом услуги пропускная способность, которая превышает максимальную используемую пропускную способность, назначенную данному типу услуги. Под максимальной используемой пропускной способностью здесь понимается назначенный пользователю порог используемой пропускной способности, причем максимальная используемая пропускная способность обычно представляет собой заказанную пользователем пропускную способность, но не фактически используемую пользователем пропускную способность. Фактически используемая пользователем пропускная способность, как правило, меньше максимальной используемой пропускной способности для пользователя.

В настоящем изобретении также предлагается система управления пропускной способностью, основанная на ключевых принципах способа управления пропускной способностью. Эта система используется для текущего контроля пропускной способности, занимаемой каждым пользовательским типом услуги, сохранения информации о политике управления пропускной способностью и о максимальной используемой пропускной способности для каждого типа услуги, а также для регулировки (выполняемой согласно соответствующей политике управления пропускной способностью) пропускной способности для услуги, занимающей чрезмерную пропускную способность. Главными компонентами системы управления пропускной способностью являются вычислительный блок, блок управления и блок обработки информации.

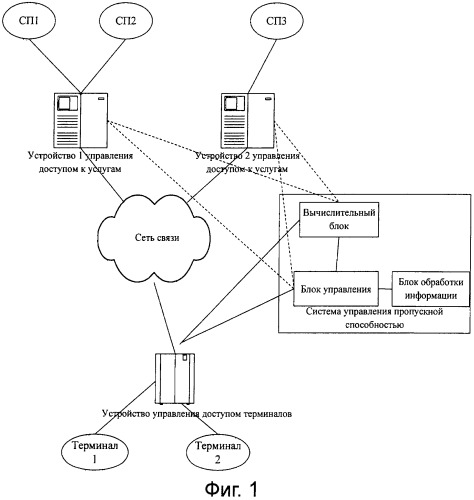

На фиг.1 показана схема сети, реализующей управление пропускной способностью в соответствии с вариантом осуществления настоящего изобретения. Как показано на фиг.1, в число объектов, включенных в настоящее изобретение, входят: пользовательские терминалы, устройство управления доступом терминалов, сеть связи для поддержки прикладных услуг, устройства управления доступом к услугам для предоставления прикладных услуг на сети связи, Серверы Приложений СП (AS) и система управления пропускной способностью. Пользовательские терминалы, устройство управления доступом терминалов, сеть связи, устройства управления доступом к услугам и серверы СП (AS) представляют собой объекты, уже существующие на сети в известном техническом решении, в то время как система управления пропускной способностью является новым объектом, добавленным согласно настоящему изобретению к сети в известном техническом решении. В состав системы управления пропускной способностью входят: вычислительный блок, блок управления и блок обработки информации, причем блок управления соединен с вычислительным блоком и блоком обработки информации. На фиг.1 показан только один из вариантов осуществления сети для реализации управления пропускной способностью, и в этот вариант осуществления включены только два пользовательских терминала, три сервера СП (AS), два устройства управления доступом к услугам и одно устройство управления доступом терминалов. Однако на практике такая сеть может включать большое количество пользовательских терминалов, серверов СП (AS), устройств управления доступом к услугам и устройств управления доступом терминалов, что обуславливает наличие сложной структуры соединений между этими объектами. Соединения между системой управления пропускной способностью по настоящему изобретению и объектами на сети описываются со ссылками на сеть, показанную на фиг.1, причем это описание не должно использоваться в качестве какого-либо ограничения в отношении как числа объектов на сети, так и схем их соединений.

В вариант осуществления, показанный на фиг.1, включены два пользовательских терминала (терминал 1 и терминал 2), три сервера СП (AS) (AS1, AS2 и AS3), два устройства управления доступом к услугам (устройство 1 управления доступом к услугам и устройство 2 управления доступом к услугам) и только одно устройство управления доступом терминалов. Сеть связи соединена с устройством управления доступом терминалов, устройством 1 управления доступом к услугам и устройством 2 управления доступом к услугам. Терминал 1 и терминал 2 соединены с устройством управления доступом терминалов для получения доступа к сети связи. Как показано на фиг.1, серверы СП (AS) соединены с устройством управления доступом к услугам для получения доступа к сети связи; серверы AS1 и AS2 соединены с устройством 1 управления доступом к услугам, сервер AS3 соединен с устройством 2 управления доступом к услугам. Настоящее изобретение может применяться на стороне доступа терминалов или на стороне доступа к услугам, т.е. система управления пропускной способностью в соответствии с настоящим изобретением может быть установлена на стороне доступа терминалов или на стороне доступа к услугам. Если система управления пропускной способностью установлена на стороне доступа к услугам, вычислительный блок в системе управления пропускной способностью принимает трафик от каждого из устройств управления доступом к услугам на сети, например трафик от устройства 1 управления доступом к услугам и устройства 2 управления доступом к услугам (см. фиг.1), и, согласно принимаемому трафику, вычисляет фактическую пропускную способность, занимаемую каждой услугой. Если система управления пропускной способностью установлена на стороне доступа терминалов, вычислительный блок в системе управления пропускной способностью принимает трафик от устройства управления доступом терминалов на сети и, соответственно, вычисляет фактическую пропускную способность, занимаемую каждой услугой.

Поскольку предоставляемый по настоящему изобретению способ реализуется с использованием разных процессов на стороне доступа терминалов и на стороне доступа к услугам и структура системы управления пропускной способностью на стороне доступа терминалов отличается от структуры системы управления пропускной способностью на стороне доступа к услугам, ниже приведено соответствующее описание со ссылками на сопроводительные чертежи процессов и структур на стороне доступа терминалов и на стороне доступа к услугам в соответствии с настоящим изобретением.

Прежде всего, система управления пропускной способностью, установленная на стороне доступа терминалов или на стороне доступа к услугам, должна задать максимальную используемую пропускную способность и политику управления пропускной способностью в процессе обработки заказов услуг, показанном на фиг.2.

На фиг.2 показана блок-схема, представляющая процесс обработки заказов услуг в соответствии с вариантом осуществления настоящего изобретения. Настоящее изобретение относится к способу управления пропускной способностью, поэтому описанный ниже процесс обработки заказов услуг включает только те процессы, которые связаны с управлением пропускной способностью, а процессы, не связанные с управлением пропускной способностью, не включены в процесс обработки заказов услуг в настоящем изобретении и здесь не описываются. Как показано на фиг.2, процесс обработки заказов услуг включает:

Блок 201: блок обработки информации в системе управления пропускной способностью принимает информацию о заказах услуг пользователя из внешней сети и определяет тип услуги для заказанной пользователем услуги согласно информации о заказах услуг. Например, если пользователь заказывает услугу телевидения на основе Интернет-протокола (IP-телевидение, IPTV), то определяется, что типом услуги является услуга передачи медиапотоков; или, если пользователь заказывает показ спортивной программы, то определяется, что типом услуги показа спортивной программы является услуга IP-телевидения (IPTV). Согласно требованиям, предъявляемым в практических приложениях, некоторые услуги могут не относиться к какому-либо типу услуги вместе с другими услугами и, в таком случае, они составляют собственный тип услуги; следовательно, описываемый в настоящем изобретении тип услуги может включать одну или несколько услуг. Однако в настоящем изобретении не накладываются ограничения на тип услуги или заказываемые пользователем услуги.

На обычной сети связи каждой заказанной пользователем услуге дается унифицированное подробное определение; каждая услуга имеет уникальный идентификатор услуги и принадлежит к конкретному типу услуги, причем каждый тип услуги также имеет уникальный идентификатор типа услуги. Информация о заказе услуги может включать: идентификатор пользователя, идентификатор услуги, требования к пропускной способности и, дополнительно, может быть добавлен идентификатор типа услуги. Заказанная услуга и тип услуги для заказанной услуги могут быть определены по идентификатору услуги, либо тип услуги для заказанной услуги может быть определен непосредственно по идентификатору типа услуги.

Блок 202: блок обработки информации определяет, включает ли заказываемый в данное время тип услуги такую услугу, которая уже была заказана пользователем, т.е. является ли данный тип услуги новым типом услуги, заказываемым пользователем. Если тип услуги включает услугу, которая уже была заказана пользователем, то данный тип услуги не является новым типом услуги и выполняется блок 205; если тип услуги не включает услугу, которая уже была заказана пользователем, то данный тип услуги является новым типом услуги и выполняется блок 203.

Заказываемый в данное время тип услуги является типом услуги, определенным в блоке 201. Блок обработки информации ведет в реальном времени реляционную таблицу с информацией о взаимосвязях между пользователем, заказанными пользователем услугами и типами услуг для этих услуг; следовательно, путем поиска в реляционной таблице по идентификатору пользователя и идентификатору типа услуги в информации о заказах услуг можно определить, заказал ли пользователь услугу, включенную в данный тип услуги.

Блок 203: блок обработки информации назначает пропускную способность новому типу услуги, а также назначает полную пропускную способность нового типа услуги соответствующей услуге в новом типе услуги. Пропускная способность, назначенная новому типу услуги, может рассматриваться как максимальная используемая пропускная способность для услуги.

Блок 204: блок обработки информации конфигурирует новый тип услуги и устанавливает политику управления пропускной способностью для услуги; процесс завершается.

Блок 205: блок обработки информации назначает максимальную используемую пропускную способность услуге и регулирует максимальную используемую пропускную способность для типа услуги, включающего данную услугу, либо сохраняет неизменной первоначальную максимальную используемую пропускную способность для типа услуги и регулирует максимальную используемую пропускную способность для каждой заказанной пользователем услуги, включенной в данный тип услуги. Следует отметить, что максимальная используемая пропускная способность не является фактической пропускной способностью, занимаемой услугой, и обычно, когда пользователь использует услугу, фактическая пропускная способность, занимаемая услугой, оказывается меньше максимальной используемой пропускной способности, назначенной услуге.

Для назначения максимальной используемой пропускной способности услуге или типу услуги может потребоваться взаимодействие с пользовательским терминалом, т.е. выбор и подтверждение, выполняемые пользователем. Очевидно, что если в информации о заказах услуг пользователем содержатся данные о назначении максимальной используемой пропускной способности, то взаимодействие с пользовательским терминалом не требуется и максимальная используемая пропускная способность для услуги или типа услуги может быть непосредственно назначена согласно информации о заказах услуг и информации о подписке пользователя. Также следует отметить, что при определении максимальной используемой пропускной способности для услуги или типа услуги предварительно должно быть определено, превышает ли заказанная или выбранная пользователем максимальная используемая пропускная способность допустимую для сети пропускную способность; если максимальная используемая пропускная способность превышает допустимую для сети пропускную способность, то заказанная или выбранная пользователем максимальная используемая пропускная способность должна быть отклонена и пользователю должно быть предложено выполнить повторный заказ или выбор. Например, если тип сети и допустимая для пользовательского терминала пропускная способность физически ограничивают максимальную используемую пропускную способность пользовательского терминала значением 2MB, то не будет разрешена пропускная способность, превышающая 2MB и выбранная пользователем при заказе услуги, и пользователю должно быть предложено повторно выбрать максимальную используемую пропускную способность.

Блок 206: блок обработки информации устанавливает политику управления пропускной способностью для услуги.

Согласно настоящему изобретению, должна быть установлена по крайней мере одна политика управления пропускной способностью для типа услуги, и затем политика управления пропускной способностью может быть установлена для каждой услуги, включенной в тип услуги; причем должно быть обеспечено, чтобы политика управления пропускной способностью для каждой услуги была совместима с политикой управления пропускной способностью для типа услуги. Например, политика управления пропускной способностью для типа услуги А включает нижеперечисленное:

обеспечение пропускной способности для каждой услуги в типе услуги А согласно уровню приоритета каждой услуги; следовательно, политика управления пропускной спос
