Способ получения послойно снимаемого полимерного лакокрасочного покрытия

Способ получения послойно снимаемого полимерного лакокрасочного покрытия

Иллюстрации

Показать все

Реферат

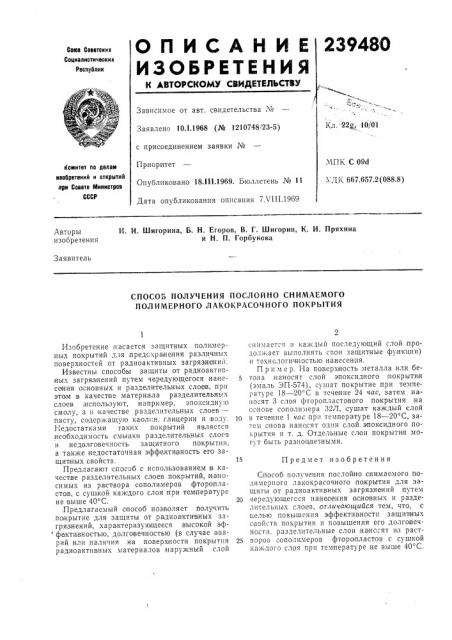

23948О

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сове Советокик

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. "22@, 10/01

Заявлено 10.1.1968 (№ 1210748/23-5) с присоединением заявки №

Приоритет

Опубликовано 18.lll.1969. Бюллетень № 11

Дата опубликования описания 7.VIII.19á9

МПК С 09d

УДК 667.657.2 (088.8) Комитет по делам изобретений и открытий при Совете Мииистров

СССР

И. И. Шигорина, Б. Н. Егоров, В. Г. Шигорин, К. И. Пряхина и H. П. Горбунова

Авторы изобретения

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ПОСЛОЙНО СНИМАЕМОГО

ПОЛ ИМЕРНОГО ЛАКОКРАСОЧ НОГО ПОКРЬ1ТИЯ

Изобретение;касается защитных полимерных покрытий для,предсхранения различных поверхностей от радиоактивных загрязнении.

Известны способы защиты от радиоактивных загрязнений путем чередующегося на|несения основных и разделительных слоев, при этом:в качестве материала разделительнь1х слоев;используют, например, эпоксидну:о смолу, а и качестве разделительных слоев— пасту, содержащую каолин, глицерин и .воду.

Недостатками таких покрытий является необходимость смывки разделительных слоев и недолговечность защитного покрытия, а также недостаточная эффективность его защитных свойств.

Предлагают способ с использованием;в,качестве разделительных слоев покрытий, наносимых из раствора сополимеров .фторопластов, с сушкой каждого слоя при температуре не выше 40 С.

Предлагаемый способ позволяет получить покрытие для защиты от радиоактивных загрязнений, характеризующееся высокой эф фекти вностью, долговечностью (в случае аварий или наличия на поверхности покрытия радиоактивных материалов наружный слой снимаетсч и каждый последующий слой продолжает выполнять сгои защитные функции) .и технологичностью нанесения.

Пример. На поверхность металла или бетона наносят слой эпоксидного покрытия (эмаль ЭП-574), сушат покрытие .при темпе. ратуре 18 — 20 С в течение 24 час, затем наносят 3 слоя фторопластового покрытия на

0cHose сополимера 32Л, сушат каждый слой

1Q в течение 1 час при температуре 18 — 20 С, затем снова наносят один слой эпоксидного покрытия и т. д. Отдельные слои покрытия могут быть разноцветными.

15 Предмет изобретения

Способ получения послойно снимаемого полимерного лакокрасочного покрытия для защиты от радиоактивных загрязнений путем

20 чередующегося нанесения основных и разделительных слоев, отличающийся тем, что, с целью повышения эффективности защипных свойств покрытия и повышения его долго вечности. разделительные слои наносят из раст25 воров сополимеров фторопластов с сушкой каждого слоя при температуре не выше 40 С.
