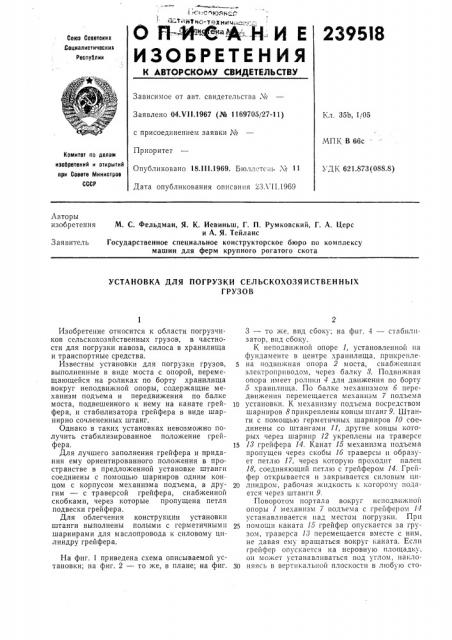

2395I8

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 04.VI1.1967 (№ 1169705/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 18.111.1969. Бюлл .те;-.ь ¹ 11

Дата опубликования описания 23Л II.1969

Кл. 35b, 1/05

МПК В 66с

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 621.873 (088.8) Авторы изобретения

М. С. Фельдман, Я. К. Иевиньш, Г. П. Румковский, Г. А. Церс и А. Я. Тейланс

Государственное специальное конструкторское бюро по комплексу машин для ферм крупного рогатого скота

Заявитель

УСТАНОВКА ДЛЯ ПОГРУЗКИ СЕЛЬСКОХОЗЯЙСТВЕННЪ1Х

ГРУЗОВ

Изобретение относится к области погрузчиков сельскохозяйственных грузов, в частности для погрузки навоза, силоса в хранилища и транспортные средства.

Известны установки для погрузки грузов, выполненные в виде моста с опорой, перемещающейся на роликах по борту хранилища вокруг неподвижной опоры, содержащие механизм подъема и передвижения по балке моста, подвешенного к нему на канате грейфера, и стабилизатора грейфера в виде шарнирно сочлененных штанг.

Однако в таких установках невозможно получить стабилизированное положение грейфера, Для лучшего заполнения грейфера и придания ему ориентированного положения в пространстве в предложенной установке штанги соединены с помощью шарниров одним концом с корпусом механизма подъема, à pp) гим — с траверсой грейфера, снабженной скобками, через которые пропущена петля подвески грейфера.

Для облегчения конструкции установки штанги выполнены полыми с герметичными шарнирами для маслопровода к силовому цилиндру грейфера.

На фиг. 1 приведена схема описываемой установки; на фиг. 2 — то же, в плане; на фиг.

3 — то же, вид сбоку; на фиг. 4 — стабилизатор, вид сбоку.

К неподвижной опоре 1, установленной на фундаменте в центре хранилища, прикрепле5 на подвп>кная опора 2 моста, снабженная электроприводом, через балку 3. Подвижная опора имеет ролики 4 для движения по борту

5 хранилища. По балке механизмом 6 передвижения перемещается механизм 7 подъема

)p установки. К механизму подъема посредством шарниров 8 прикреплены концы ш ганг 9. Штанги с помощью герметичных шарниров 10 соединены со штангами 11, другие концы которых через шарнир 12 укреплены на траверсе

15 18 грейфера 14. Канат 15 механизма подъема пропущен через скобы 16 траверсы и образует петлю 17, через которую проходит палец

18, соединяющий петлю с грейфером 14. Грейфер открывается и закрывается силовым ци20 лпндром, рабочая жидкость к когорому подается через штанги 9.

Поворотом портала вокруг неподвижной опоры 1 механизм 7 подъема с грейфером 14 устанавливается над местом погрузки. При

25 помощи каната 15 грейфер опускается за грузом, траверса 18 перемещается вместе с ним, не давая ему вращаться вокруг каната. Если грейфер опускается на неровную площадку, он может устанавливаться под углом, накло30 няясь в вертикальной плоскости в любую сто239518 рону, так как он подвешен к траверсе 18 через гибкий элемент — петлю 17 и палец 18.

Реверсированием потока рабочей жидкости, подводимой через полые штанги 9 и 11, грейфер открывается и закрывается для захвата груза. Затем канатом 15 грейфер поднимается с грузом, при этом его вращению вокруг каната препятствует стабилизатор. Поворотом моста и перемещением по балке 3 механизма 7 подъема грейфер подводится к месту выгрузки, Такие установки монтируют стационарно, например, в навозохранилищах.

Предмет изобретения

1. Установка для погрузки сельскохозяйственных грузов, например навоза, силоса и т. и., выполненная в виде моста с подвижной опорой, перемещающейся на роликах по борту хранилища вокруг неподвижной опоры, содержащая механизм подъема и передвижения по балке моста, подвешенного к нему на

5 канате грейфера, и стабилизатора грейфера, в виде шарнирно сочлененных штанг,отличаюи аяся тем, что, с целью лучшего заполнения грейфера и придания ему ориентированного положения в пространстве, штанги соединены

lO с помощью шарниров одним концом с корпусом механизма подъема, а другим — с траверсой грейфера, снабженной скобками, через которые пропущена петля подвески грейфера.

2. Установка по п. 1, отличпюи,аяся тем, 1 что, с целью облегчения конструкции, штанги выполнены полыми с герметичными шарнирами для маслопровода к силовому цилиндру грейфера.
