Реферат



сесоюзнаут

П2 то! l T!.: о -т:..;: .; в скатит й2 " Ж.В

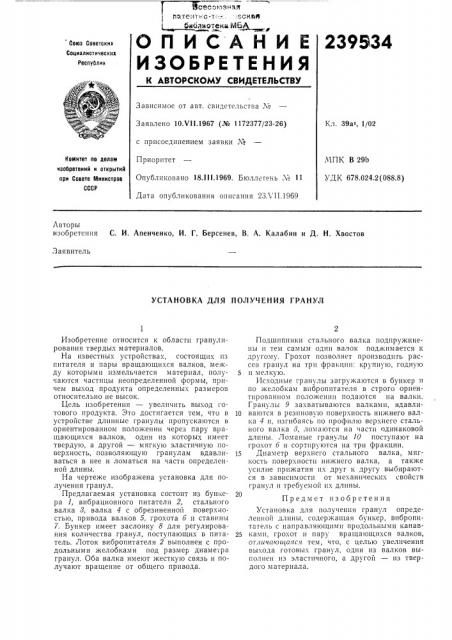

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

239934

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 10.VII.1967 (№ 1172377/23-26) Кл. 39ат, 1/02 с присоединением заявки Я

Приоритет

МПК В 29Ь

УДК 678.024.2(088.8) Комитет по делам изооретеиий и открытий ори Совете Министров

СССР

Опубликовано 18.lll.1969. Бюллетень ¹ 11

Дата опубликования описания 23Х11.1969

Авторы изобретения С. И. Апенченко, И. Г. Берсенев, В. А. Калабин и Д. Н. Хвостов

Заявитель

УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ГРАНУЛ

Изобретение относится к области гранулирования твердых материалов.

На известных устройствах, состоящих из питателя и пары вращающихся валков, между которыми измельчается материал, полу чаются частицы неопределенной формы, причем выход продукта определенных размеров относительно не высок.

Цель изобретения — увеличить выход готового продукта. Это достигается тем, что в устройстве длинные гранулы пропускаются в ориентированном положении через пару вращающихся валков, один из которых имеет твердую, а другой — мягкую эластичную поверхность, позволяющую гранулам вдавливаться в нее и ломаться на части определенной длины.

На чертеже изображена установка для получения гранул.

Предлагаемая установка состоит из бункера 1, вибрационного питателя 2, стального валка 8, валка 4 с обрезиненной поверхностью, привода валков 5, грохота 6 и станины

7. Бункер имеет заслонку 8 для регулирования количества гранул, поступающих в питатель. Лоток вибропитателя 2 выполнен с продольными желобками под размер диаметра гранул. Оба валка имеют жесткую связь и получают вращение от общего привода.

Подшипники стального валка подпружинены и тем самым один валок поджимается к другому. Грохот позволяет производить рассев гранул на три фракции: крупную, годную

5 и мелкую.

Исходные гранулы загружаются в бункер и по желобкам вибропитателя в строго ориентированном положении подаются на валки.

Гранулы 9 захватываются валками, вдавли10 ваются в резиновую поверхность нижнего валка 4 и, изгибаясь по профилю верхнего стального валка 8, ломаются на части одинаковой длины. Ломаные гранулы 10 поступают на грохот 6 и сортпруются на три фракции.

15 Диаметр верхнего стального валка, мягкость поверхности нижнего валка, а также усилие прпжатия пх друг к другу выоираются в зависимости от механических свойств гранул и требуемой пх длины.

Предмет изобретения

Установка для получения гранул определенной длины, содержащая бункер, вибропитатель с направляющими продольными канав25 камп, грохот и пару вращающихся валков, отличающаяся тем, что, с целью увеличения выхода готовых гранул, один из валков выполнен из эластичного, а другой — из твердого материала.
