Устройства и/или системы для соединения шины plc

Устройства и/или системы для соединения шины plc

Иллюстрации

Показать все

Реферат

Ссылки на родственные заявки

Данная заявка претендует на приоритет находящейся одновременно на рассмотрении временной заявки на патент США № 60/843 149 (опись 2006З16617US (1009-215)), поданной 8 сентября 2006 года, полное содержание которой включается в данное описание.

Уровень техники

Системы управления можно использовать для мониторинга параметров и/или управляющих устройств. Внутри систем управления один или несколько датчиков могут быть соединены с возможностью передачи информации с контроллером с программируемой логикой (PLC) через один или несколько входных/выходных модулей. Через входные/выходные модули программируемый контроллер может управлять одним или несколькими устройствами, таким как реостат, переключатель, синтезатор, контроллер шагового двигателя, сервоконтроллер, исполнительный контроллер, шаговый привод, сервопривод, шаговый двигатель, серводвигатель, линейный двигатель, двигатель, шариковый ходовой винт, сервоклапан, гидравлический исполнительный механизм и/или пневматический клапан и т.д.

Сущность изобретения

Определенные примеры выполнения могут содержать скользящий соединитель, который можно использовать для электрического соединения первой печатной платы со второй печатной платой. Первая печатная плата может содержать первое гнездо. Вторая печатная плата может содержать второе гнездо. Скользящий соединитель скользящего может быть предназначен для разъемного соединения с первым гнездом и вторым гнездом.

Краткое описание чертежей

Различные потенциально практические и полезные варианты выполнения следуют из последующего подробного описания некоторых примеров выполнения со ссылками на прилагаемые в качестве примера чертежи, на которых изображено:

фиг. 1 - блок-схема примера выполнения системы 1000;

фиг. 2 - блок-схема примера выполнения системы 2000;

фиг. 3 - разрез примера выполнения системы 3000;

фиг. 4 - пример выполнения системы 4000 в изометрической проекции;

фиг. 5 - пример выполнения скользящего соединителя 5000 в изометрической проекции;

фиг. 6 - пример выполнения электрически проводящей подкладки скользящего соединителя 6000 в изометрической проекции;

фиг. 7 - пример выполнения гнезда 7000 в изометрической проекции;

фиг. 8 - пример выполнения гнезда 8000 в изометрической проекции;

фиг. 9 - графическая схема примера выполнения способа 9000; и

фиг. 10 - пример выполнения скользящего соединителя 10000 в изометрической проекции.

Подробное описание

Электрическое соединение программируемого контроллера с одним или несколькими модулями и/или обеспечение электромагнитного экранирования для сигналов между ними может быть важным для надежной работы системы программируемого контроллера. Таким образом, в некоторых примерах выполнения предусматривается скользящий соединитель, который можно использовать для электрического соединения первой печатной платы со второй печатной платой, каждая из которых и/или обе могут быть печатной платой программируемого контроллера и/или печатной платой модуля. Первая печатная плата может содержать первое гнездо. Вторая печатная плата может содержать второе гнездо. Скользящий соединитель может быть выполнен с возможностью скользящего разъемного соединения с первым гнездом и вторым гнездом.

В некоторых примерах выполнения конфигурация программируемого микроконтроллера (PLC) может содержать блок центрального процессора (CPU) и один или несколько расширительных модулей. Расширительный модуль может быть предназначен для обеспечения конечного пользователя функциями управления, которые могут содержаться или же могут не содержаться в центральном процессоре. В некоторых примерах выполнения электрическая соединительная система может быть предназначена для передачи информации в центральный процессор и из него и/или в соединенные расширительные модули. Системы PLC могут быть установлены в окружении электрических помех, которые могут искажать данные, обмениваемые между центральным процессором и расширительными модулями. Определенные примеры выполнения могут быть предназначены для обеспечения относительно надежной, дешевой и/или устойчивой связи через шину.

Определенные примеры выполнения могут обеспечивать относительно дешевую соединительную систему для обеспечения относительно дешевой защиты от электромагнитных помех (EMI). В определенных примерах выполнения соединительная система может быть предназначена для уменьшения вероятности проникновения электромагнитных помех в систему и может быть предназначена для предотвращения излучения системой электромагнитных помех. В определенных примерах выполнения может быть предусмотрена относительно дешевая и относительно высоко устойчивая соединительная система. Относительно устойчивая соединительная система может содержать экран, который по существу охватывает и/или окружает электрические проводники и/или точки соединения для электрических проводников. Относительная устойчивость может достигаться за счет экрана, который может быть предназначен для соединения с относительно низким полным сопротивлением между двумя заземлениями, а также предназначен для обеспечения экранирующего действия от электромагнитных полей, которые могут присутствовать.

Определенные примеры выполнения могут обеспечивать относительно дешевую соединительную систему, которая может быть предназначена для соединения с относительно низким полным сопротивлением заземления между двумя системами без использования по существу окружающего экранирующего устройства. В определенных примерах выполнения можно обеспечивать частичное или полуэкранирование с образованием соединения с относительно низким полным сопротивлением заземления и с обеспечением экранирующего действия от электромагнитных полей. В определенных примерах выполнения может быть предусмотрено неполное окружение проводников экраном. В определенных примерах выполнения экран может по существу окружать три стороны, и при соединении двух систем плоскости заземления соответствующих печатных плат могут действовать в качестве экрана для неэкранированной стороны соединителя.

В определенных примерах выполнения могут быть предусмотрены:

второе гнездо, которое может содержать:

разъемы, предназначенные для приема штырьков; и/или

защитную оболочку, которую можно фиксировать на трех сторонах гнезда;

первое гнездо, которое может быть идентично со вторым гнездом;

соответствующий соединитель, который может содержать изолирующую подложку, проводящие штырьки для соединения (скольжения в) с соответствующими разъемами гнезд, и электрически проводящую подкладку, предназначенную для электрического соединения с электрически проводящим экраном приемного и первого гнезд.

Определенные примеры выполнения могут:

содержать относительно небольшую соединительную систему (например, меньше примерно 30 мм);

быть относительно устойчивыми;

использовать в качестве соединителей штырьки вместо проводов, что может улучшать прохождение тока;

устанавливаться на поверхности с обеспечением относительно простого изготовления;

содержать соединение с относительно низким полным сопротивлением заземления, которое может улучшать устойчивость к электрическим шумам и/или уменьшать радиочастотные излучения;

содержать электрически проводящий экран, который по существу окружает три стороны и/или примерно 75% несущих сигнал проводников;

быть окружены системой, в которой четвертая сторона и/или примерно 25% несущих сигнал проводников может быть эффективно экранирована с помощью двух печатных плат; в определенных примерах выполнения эффективное экранирование может достигаться за счет использования скользящего соединителя для соединения друг с другом двух модулей;

в определенных примерах выполнения между экраном и проводником может не использоваться изолирующий материал; в определенных примерах выполнения изолирующий материал может быть воздушным зазором и/или предназначен для относительного уменьшения электромагнитных помех посредством по существу окружения электрических проводников проводящим материалом, который может быть электрически соединен с заземлением на трех сторонах.

В определенных примерах выполнения может быть предусмотрена электрически проводящая подкладка, которая может содержать металлический материал, в месте, в котором металлические выступы встречаются с обернутым вокруг электрически проводящим и/или металлическим держателем, предусмотренным на гнездах для заземления. Металлический материал может быть краской, сплошным металлом и/или сплавом и т.д.

Спецификация гнезда может содержать:

гнездо, которое может быть установлено так, что сигнальные штырьки (т.е. металлические выступы) обращены противоположно кромке печатной платы и, по меньшей мере, одна поверхность электрически проводящего экрана, который может быть соединен с заземлением, обращена к кромке печатной платы (которая может улучшать защиту от электростатического разряда);

относительно устойчивое электрическое соединение между электрически проводящим экраном гнезда и печатной платой; в определенных примерах выполнения можно использовать один или несколько установленных на поверхности штырьков для электрического соединения заземления экрана с печатной платой;

заземленный экран гнезда может быть предназначен для соединения с экраном в скользящем соединителе с печатной платой; электрически проводящая подкладка может быть предусмотрена для окружения гнезда:

для относительно хорошего контакта со скользящим соединителем и для экранирования с обеспечением электромагнитной совместимости (ЕМС) электрически проводящая подкладка может окружать

сверху;

с левой и правой сторон и/или

вокруг передней стороны (наиболее близко к кромке печатной платы), так что можно электростатический разряд (ESD) отклонять на электрически проводящую подкладку.

Спецификация скользящего соединителя может содержать:

в определенных примерах выполнения можно использовать одну или несколько точек контакта между электрически проводящим экраном гнезда и электрически проводящей подкладкой скользящего соединителя, таких как:

контакты на правой стороне гнезда;

контакты на левой стороне гнезда; и/или

контакт сверху гнезда и т.д.,

когда скользящий соединитель установлен между двумя гнездами, то скользящий соединитель может содержать несколько точек контакта (например, четыре контакта для каждого гнезда).

В определенных примерах выполнения экранирование на скользящем соединителе можно использовать для относительно высокочастотного заземления между печатными платами. Электрически проводящая подкладка скользящего соединителя может быть на потенциале земли через контакт с электрически проводящим экраном гнезда.

На фиг. 1 показана блок-схема примера выполнения системы 1000, которая может содержать программируемый контроллер 1100. Программируемый контроллер 1100 может содержать схему 1120. Схема 1120 может быть предназначена для автоматического выполнения способа или действия, описание которых приведено здесь. Например, схема 1120 может быть предназначена для соединения с возможностью передачи информации программируемого контроллера 1100 с первой цепочкой 1040 модулей, которая может содержать первый модуль 1200, второй модуль 1300 и третий модуль 1400. Первый модуль 1200, второй модуль 1300 и третий модуль 1400 могут быть соединены последовательно. Каждая смежная пара первой цепочки 1040 модулей, таких как первый модуль 1200 и второй модуль 1300, могут быть соединены последовательно. Каждый первый модуль 1200, второй модуль 1300 и третий модуль 1400 могут называться входными/выходными модулями и/или входными/выходными расширительными модулями, каждый из которых может быть соединен с возможностью передачи информации с соответствующим множеством датчиков, таких как первый датчик 1240, второй датчик 1340 и третий датчик 1440. Каждый первый модуль 1200, второй модуль 1300 и третий модуль 1400 может быть соединен с соответствующим множеством исполнительных механизмов, таких как первый исполнительный механизм 1280, второй исполнительный механизм 1380 и третий исполнительный механизм 1480. Каждый первый модуль 1200, второй модуль 1300 и/или третий модуль 1400 могут быть предназначены для связи с программируемым контроллером 1100 в жестком реальном времени.

Программируемый контроллер 1100 может быть связан со второй цепочкой 1080 модулей, которая может содержать четвертый модуль 1500, пятый модуль 1600 и шестой модуль 170, которые могут быть соединены последовательно. Каждая смежная пара второй цепочки 1080 модулей, таких как четвертый модуль 1500 и пятый модуль 1600, может быть соединена последовательно. Четвертый модуль 1500, пятый модуль 1600 и шестой модуль 1700 могут быть и/или называться связными модулями и/или дополнительными модулями, каждый из которых может быть соединен с возможностью передачи информации с соответствующим множеством информационных устройств, таких как информационное устройство 1540 (показано соединенным с четвертым модулем 1500).

На фиг. 2 показана блок-схема примера выполнения системы 2000, которая может содержать программируемый контроллер 2100 и модуль 2200. Программируемый контроллер 2100 и модуль 2200 могут содержать каждый печатную плату. Скользящий соединитель 2400 может быть электрически соединен с печатной платой, содержащейся в модуле 2200. Скользящий соединитель 2400 может быть предусмотрен для электрического соединения печатной платы, содержащейся в программируемом контроллере 2100, с печатной платой, содержащейся в модуле 2200, через выход, заданный с помощью программируемого контроллера 2100. Скользящий соединитель 2400 можно отсоединять от печатной платы программируемого контроллера 2100 посредством нажатия на рукоятку 2600, которая может быть доступной через вход 2500, заданный модулем 2200.

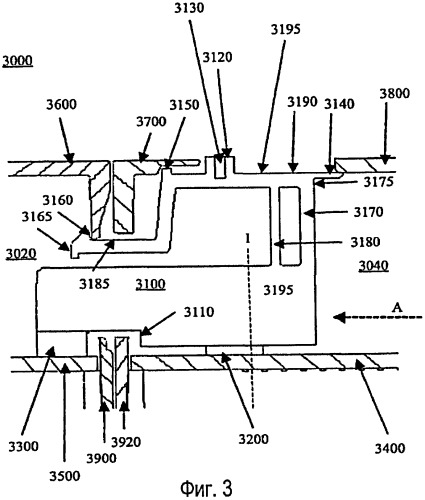

На фиг. 3 показан в разрезе пример выполнения системы 3000, которая содержит программируемый контроллер 3020 и модуль 3040. Вторая печатная плата 3500 программируемого контроллера 3020 может быть электрически соединена с первой печатной платой 3400 модуля 3040 через соответствующий соединитель 3100. Скользящий соединитель 3100 может быть разъемно соединен с первым гнездом 3200, которое содержится в первой печатной плате 3400, закреплено на ней и/или электрически соединено с ней. Скользящий соединитель 3100 может быть разъемно соединен со вторым гнездом 3300, которое содержится во второй печатной плате 3500, закреплено на ней и/или электрически соединено с ней.

Скользящий соединитель 3100 может содержать стопорную поверхность 3110, которая может быть предназначена для взаимодействия с кромкой корпуса 3900 программируемого контроллера 3020 и/или кромкой корпуса 3920 модуля 3040. Стопорная поверхность 3110 может быть предназначена для ограничения перемещения скользящего соединителя 3100 относительно первой печатной платы 3400 и/или второй печатной платы 3500 в направлении А скольжения. Скользящий соединитель 3100 может быть предназначен для перемещения в направлении А скольжения для рабочего соединения скользящего соединителя 3100 со вторым гнездом 3300.

Скользящий соединитель 3100 может содержать рукоятку 3190, которая может быть предназначена для использования при электрическом соединении и рассоединении программируемого контроллера 3020 и модуля 3040. Рукоятка 3190 может быть предназначена для приема движущего усилия для сцепления скользящего соединителя 3100, по меньшей мере, с одним первым гнездом 3200 и/или вторым гнездом 3300. Рукоятка 3190 может быть соединена с телом 3195 скользящего соединителя 3100 с помощью первого ребра 3170 и второго ребра 3180. Первое ребро 3170 и второе ребро 3180 могут обеспечивать достаточную жесткость для запирающей кромки 3160 рукоятки 3190 для удерживания закрепленной на приемном корпусе 3600 программируемого контроллера 3020, когда на рукоятку 3190 не действует внешняя сила, при этом внешняя сила имеет составляющую, которая по существу перпендикулярна плоскости, заданной рукояткой 3190. Рукоятка 3190 может содержать спусковую кнопку 3120 и/или щель 3130. Спусковая кнопка 3120 может быть расположена на поверхности 3195 для спусковой кнопки рукоятки 3190. С помощью спусковой кнопки 3120 и/или щели 3130 внешнюю силу можно прикладывать вручную и/или автоматически к рукоятке 3190, например, с помощью отвертки. Внешняя сила может содержать составляющую, которая по существу перпендикулярна плоскости, заданной рукояткой 3190, и может быть предназначена для нажатия рукоятки 3190 так, что запирающая кромка 3160 выходит из зацепления с приемным корпусом 3600 программируемого контроллера 3020. Рукоятка 3190 может содержать две по существу взаимно перпендикулярные поверхности 3165 и 3175 на противоположных концах поверхности 3196 спусковой кнопки. Запирающая кромка 3160 может быть расположена на одном конце поверхности 3185, которая по существу параллельна поверхности 3195 спусковой кнопки.

Скользящий соединитель 3100 может содержать ограничительный выступ 3150, который может быть предназначен в определенных примерах выполнения для взаимодействия с кромкой корпуса 3700 модуля 3040 для ограничения подвижности в направлении, по существу перпендикулярном плоскости, заданной рукояткой 3190, относительно кромки корпуса 3700 модуля 3040.

Скользящий соединитель 3100 может содержать ограничительный край 3140, который может быть предназначен для ограничения подвижности в направлении, по существу перпендикулярном плоскости, заданной рукояткой 3190, относительно корпуса 3800 модуля 3040.

Скользящий соединитель 3100 может быть предназначен для электрического соединения первой печатной платы 3400 со второй печатной платой 3500. Скользящий соединитель 3100 может быть предназначен для разъемного соединения с возможностью скольжения с каждым первым гнездом 3200 и вторым гнездом 3300. Скользящий соединитель 3100 может содержать электрически проводящую подкладку, которая может опираться и/или может быть соединена с подпружиниванием с электрически изолирующей подложкой. Электрически проводящая подкладка может быть предназначена для электрического соединения с электрически проводящим экраном, по меньшей мере, одного первого гнезда 3200 или второго гнезда 3300. Когда скользящий соединитель 3100 находится в зацеплении с первым гнездом 3200, но отсоединен от второго гнезда 330, то вторую печатную плату 3500 можно удалять без перемещения первой печатной платы 3400.

Когда скользящий соединитель 3100 соединен с первым гнездом 3200, то он может быть предназначен для экранирования первого гнезда 3200 от электромагнитных помех, по меньшей мере, на трех сторонах по существу прямоугольного поперечного сечения I соединения скользящего соединителя 3100 и первого гнезда 3200. Первая печатная плата 3400 может быть предназначена для экранирования соединения первого гнезда 3200 и скользящего соединителя 3100 от электромагнитных помех, по меньшей мере, с одной стороны по существу прямоугольного поперечного сечения I соединения скользящего соединителя 3100 и первого гнезда 3200 и/или поперечного сечения соединения скользящего соединителя 3100 и второго гнезда 3300.

На фиг. 4 показан в изометрической проекции пример выполнения системы 4000, которая может содержать первую печатную плату 4100 и вторую печатную плату 4200. Первая печатная плата 4100 может содержать и/или может быть электрически соединена с первым гнездом 4700 и вторым гнездом 4600. Вторая печатная плата 4200 может содержать и/или может быть электрически соединена с первым гнездом 4400 и вторым гнездом 4500. Скользящий соединитель 4300 может быть электрически соединен с первым гнездом 4400 второй печатной платы 4200. С помощью скользящего перемещения скользящий соединитель 4300 можно электрически соединять со вторым гнездом 4600 первой печатной платы 4100.

На фиг. 5 показан в изометрической проекции пример выполнения скользящего соединителя 5000, который может содержать электрически изолирующую подложку 5100. Изолирующая подложка 5100 может содержать рукоятку 5300. Скользящий соединитель 5000 может содержать и/или может быть прикреплен к электрически проводящей подкладке 5200, которая может опираться и/или может быть соединена с подпружиниванием с электрически изолирующей подложкой 5100. Скользящий соединитель 5000 может содержать несколько металлических выступов 5400, которые могут быть предназначены для электрического соединения с соответствующим множеством сигнальных входов соответствующего гнезда. Скользящий соединитель 5000 может содержать одну или несколько частей, которые могут быть соединены с соответствующим электрически проводящим экраном гнезда. Например, электрически проводящие лепестки 5500 могут быть предназначены для электрического соединения с подпружиниванием с колпачком соответствующего электрически проводящего экрана гнезда.

На фиг. 6 показан в изометрической проекции пример выполнения электрически проводящей подкладки 6000 скользящего соединителя, которая может содержать один или несколько пружинных запоров 6100. Пружинные запоры 6100 могут быть предназначены для пружинного и/или с подпружиниванием соединения электрически проводящей подкладки 6000 со скользящим соединителем. Электрически проводящая подкладка 6000 может содержать несколько пружинных соединителей 6200, которые могут быть предназначены для электрического соединения электрически проводящей подкладки 6000 с электрически проводящим экраном гнезда. Электрически проводящая подкладка 6000 может содержать первую стенку 6300, вторую стенку 6400 и крышку 6500. Плоскость, заданная крышкой 6500, может быть по существу перпендикулярной к плоскостям, заданным первой стенкой 6300 и второй стенкой 6400.

На фиг. 7 показан в изометрической проекции пример выполнения гнезда 7000, которое может содержать электрически проводящий экран 7050. Электрически проводящий экран 7050 может быть электрически соединен с заземлением. Гнездо 7000 может задавать множество входов 7200, которые могут быть предназначены для электрического соединения с множеством металлических выступов скользящего соединителя (таких как металлические выступы 5400 на фиг. 5) посредством введения металлических выступов в сигнальные входы 7200. Электрически проводящий экран 7050 может содержать первую стенку 7100 экрана и противоположную вторую стенку 7500 экрана. Первая стенка 7100 экрана и вторая стенка 7500 экрана могут быть соединены крышкой 7300 экрана и лицевой стенкой 7400 экрана. Первая плоскость, заданная крышкой 7300 экрана, может быть по существу перпендикулярной второй плоскости, заданной лицевой стенкой 7400 экрана. Плоскость, заданная крышкой 7300 экрана, может быть по существу перпендикулярной третьей плоскости, заданной первой стенкой 7100 экрана и четвертой стенкой 7500 экрана. В определенных примерах выполнения, как показано на фиг. 7, крышка 7300 может быть разделена на две или больше частей с помощью разделителей 7600. Соответствующая часть электрически проводящей подкладки скользящего соединителя (например, электрически проводящие лепестки 5500 на фиг. 5) может быть электрически соединена с крышкой 7300.

Первая стенка 6300, вторая стенка 6400 и крышка 6500 на фиг. 6 могут быть соединены каждая с соответствующими частями электрически проводящего экрана соответствующего гнезда с образованием экрана от электромагнитных помех в соединении с ними. Например, в определенных рабочих примерах выполнения первая стенка 6300 может быть по существу параллельной и электрически соединена со второй стенкой 7500 экрана (смотри фиг. 7), вторая стенка 6400 может быть по существу параллельной и электрически соединена с первой стенкой 7100 экрана, и крышка 6500 может быть по существу параллельной и электрически соединена с крышкой 7300 экрана (крышка 6500 может быть электрически соединена с крышкой 7300 экрана с помощью лепестков 6600).

На фиг. 8 показан в изометрической проекции пример выполнения гнезда 8000, которое может задавать множество сигнальных входов 8100, которые могут быть предназначены для электрического соединения с множеством металлических выступов скользящего соединителя (не изображен). Гнездо 8000 может содержать один или несколько электрически проводящих экранных терминалов 8200, которые могут быть предназначены для электрического соединения с соединением электрического заземления печатной платы. Гнездо 8000 может содержать множество соединителей 8300, которые могут быть установленными на поверхности соединителями или соединителями через отверстия. Множество соединителей 8300 может быть предназначено для электрического соединения электрических соединителей, связанных с сигнальными входами 8100, с соответствующими схемами печатной платы, предназначенной для электрического соединения с гнездом 8000. Гнездо 8000 может быть первым гнездом или вторым гнездом. Один или несколько электрически проводящих экранных терминалов 8200 и/или множество соединителей 8300 могут быть прикреплены к печатной плате с помощью соединения пайкой.

На фиг. 9 показана графическая схема примера выполнения способа 9000. На стадии 9100 может быть получена печатная плата. Печатная плата может быть предназначена для содержания первого гнезда и/или второго гнезда.

На стадии 9200 гнездо можно устанавливать на печатную плату. Гнездо может быть первым гнездом и/или вторым гнездом. Первое гнездо и/или второе гнездо могут быть предназначены для разъемного соответствующего соединения с помощью скользящего соединителя.

На стадии 9300 скользящий соединитель может быть электрически и/или с возможностью передачи информации соединен с первым гнездом, и тем самым можно электрически соединять скользящий соединитель с первой печатной платой, которая электрически соединена с первым гнездом. Скользящий соединитель может быть предназначен для электрического соединения первой печатной платы со второй печатной платой, которая содержит второе гнездо.

На стадии 9400 скользящий соединитель может быть электрически и/или с возможностью передачи информации соединен со вторым гнездом, содержащемся и/или электрически соединенным со второй печатной платой. Скользящий соединитель может быть предназначен для скользящего разъемного соединения с первым гнездом первой печатной платы и со вторым гнездом второй печатной платы. Скользящий соединитель может содержать электрически проводящую подкладку, опирающуюся и соединенную с подпружиниванием с электрически изолирующей подложкой. Электрически проводящая подкладка может быть предназначена для электрического соединения с электрически проводящим экраном, по меньшей мере, первого гнезда первой печатной платы или второго гнезда второй печатной платы. При соединении со вторым гнездом скользящий соединитель может быть предназначен для экранирования металлических выступов, содержащихся в скользящем соединителе (5400 на фиг. 5), от электромагнитных помех, по меньшей мере, на трех сторонах по существу прямоугольного поперечного сечения соединения скользящего соединителя, первого гнезда первой печатной платы и/или второго гнезда второй печатной платы. Скользящий соединитель может содержать стопорную поверхность, которая может быть предназначена для ограничения перемещения скользящего соединителя за счет взаимодействия с корпусом программируемого контроллера и/или корпусом модуля, относительно первой печатной платы и/или второй печатной платы в направлении скольжения скользящего соединителя. Скользящий соединитель может быть предназначен для перемещения в направлении скольжения для рабочего соединения скользящего соединителя с первым гнездом первой печатной платы.

На стадии 9500 система программируемого контроллера может быть приведена в действие. Система программируемого контроллера может содержать программируемый контроллер, который содержит вторую печатную плату и/или модуль, который содержит вторую печатную плату.

На стадии 9600 скользящий соединитель можно отсоединять от второго гнезда. Вторую печатную плату и/или корпус, содержащий вторую печатную плату, можно перемещать после отсоединения скользящего соединителя от второго гнезда.

На фиг. 10 показан в изометрической проекции пример выполнения скользящего соединителя 10000, который может содержать рукоятку 10200 и электрически проводящую подкладку 10300. Электрически проводящая подкладка 10300 может содержать первую стенку 10400 и противоположную вторую стенку 10600. Первая стенка 10400 и вторая стенка 10600 могут быть соединены крышкой 10500 подкладки. Первая плоскость, заданная крышкой 10500 подкладки, может быть по существу перпендикулярной второй плоскости, заданной первой стенкой 10400.

Определения

При использовании по существу указанных ниже понятий действуют прилагаемые определения. Эти понятия и определения приведены без предубеждения, и в соответствии с применением сохраняется право повторного определения этих понятий во время отстаивания данной заявки или любой заявки, претендующей на ее приоритет. Для целей интерпретации пункта формулы изобретения любого патента, претендующего на приоритет, каждое определение (или повторно определенное понятие, если первоначальное определение было изменено во время отстаивания этого патента) действует в качестве ясного и недвусмысленного опровержения предмета обсуждения вне этого определения.

один - по меньшей мере, один;

действие - действие, акт, поступок, функция, шаг и/или процесс, и/или часть его;

исполнительный механизм - устройство, которое преобразует, переводит и/или интерпретирует сигналы (например, электрические, оптические, гидравлические, пневматические и т.д.) для вызывания физического и/или воспринимаемого человеком действия и/или выходного сигнала, такого как движение (например, вращения вала двигателя, вибрации, позиционирования клапана, позиционирования соленоида, позиционирования переключателя и/или позиционирования реле и т.д.), слышимого звука (например, горна, колокола и/или сигнала тревоги и т.д.), и/или видимого изображения (например, индикаторного света, нецифрового дисплея и/или цифрового дисплея и т.д.);

предназначен для - пригоден, подходит и/или способен выполнять заданную функцию;

адаптер - устройство, используемое для осуществления рабочей совместимости между различными частями одной или нескольких секций устройства или системы;

смежный - вблизи, близко, ближайший и/или примыкающий;

и/или - либо в соединении друг с другом, либо в качестве альтернативы друг к другу;

аппарат - приспособление или устройство для частной цели;

приблизительно - около и/или почти одинаково;

связан - относится, приведен во взаимодействие, отображен, комбинирован, присоединен и/или соединен ;

связан с - относится к;

по меньшей мере - не менее одного;

прикреплять - закреплять, фиксировать, связывать и/или соединять;

первое гнездо - разъемный узел, предназначенный для электрического и/или с возможностью передачи информации соединения печатной платы, по меньшей мере, с одним другим электронным компонентом, при этом разъем прикреплен непосредственно к печатной плате, первое гнездо может быть установлено на поверхности и/или установлено через отверстие;

внизу - под, в более низком месте и/или меньше;

подпружинивание - толкание в направлении;

лишь - единственно;

кнопка - выступающая часть;

может - способен, по меньшей мере, в некоторых вариантах выполнения;

крышка - по меньшей мере, частично плоская часть объекта, которая предназначена для соединения, по меньшей мере, пары противоположных стенок этого объекта, при этом плоскость, заданная крышкой, по существу перпендикулярна паре противоположных стенок;

способен - возможен для использования;

вызывать - приводить, провоцировать, предшествовать, создавать, устанавливать, быть причиной, иметь следствием и/или осуществлять;

изменять - приводить к различию; действие, процесс и/или результат изменения или модификации;

схема - электрически проводящий путь прохождения, содержащий одно или более рабочих электрических устройств;

печатная плата - изолирующий материал подложки, предназначенный для размещения одного или нескольких электрических компонентов, которые соединены друг с другом с образованием схемы и/или групп схем, которые выполняют специфичные функции;

зажим - несущий вес и/или ограничивающий движение конструктивный компонент, предназначенный для удерживания первого объекта вместе со вторым объектом, закрепление с помощью зажима;

соединение с возможностью передачи информации - соединение с обеспечением передачи информации;

содержащийся - включенный;

содержать - включать, но не ограничиваясь этим;

проводить - действовать в качестве среды для передачи электричества;

формировать - выполнять, располагать, устанавливать, придавать форму и/или делать пригодным и/или подходящим для специальной цели;

соединять - физически объединять, связывать, сцеплять и/или скреплять два или более элементов;

соединение - физическая связь между двумя или более элементами системы;

преобразовывать - трансформировать, приспосабливать и/или изменять из первого вида во второй вид;

соответствующий - относящийся, связанный, сопутствующий, аналогичный по цели и/или положению, совпадающий во всех отношениях, и/или эквивалентный, и/или совпадающий по числу, количеству, величине и/или степени;

связывать - присоединять, соединять и/или сцеплять две вещи вместе;

связываемый - способный для присоединения, соединения и/или сцепления вместе;

поперечное сечение - сечение, образованное плоскостью, разрезающей объект под прямым углом к оси;

данные - информация, представленная в виде, пригодном для обработки с помощью информационного устройства;

предельный срок - интервал времени, в течение которого завершение действия является более полезным для системы, и по истечении которого завершение действия менее полезно; такой интервал времени может быть ограничен лишь верхним пределом, или же он может быть ограничен верхним и нижним пределами;

задавать - создавать значение, взаимосвязь, контур, форму и/или структуру; и/или точно, и/или однозначно описывать и/или указывать;

нажатие - перевод в более низкое положение;

определять - получать, вычислять, решать, выводить, осуществлять и/или подтверждать;

устройство - машина, изделие и/или их совокупность;

направление - пространственное соотношение между чем-либо и путем, вдоль которого оно ориентировано и/или движется; независимое от расстояния соотношение между двумя точками в пространстве, которые задают положение каждой относительно друг друга; и/или соотношение, с помощью которого осуществляется выравнивание и/или ориентация любого положения относительно другого положения;

расцепление - нарушение состояния связи, сочленения, соединения, запирания и/или контакта;

расположен - размещен, упорядочен и/или ориентирован;

каждый - любой из группы, рассматриваемый по отдельности;

кромочный замок - дополнительное приспособление для сцепления границы объекта, на которой заканчивается поверхность этого объекта;

электрический - относящийся к созданию, распределению и/или работающий с помощью электричества;

электрически проводящий - имеющий качество или способность по существу проводить электричество;

электрически проводящая подкладка - компонент, содержащий одну или более электрически проводящих поверхностей, при этом компонент предназначен для соединения с изолирующей подложкой, компонент, предназначенный для частичного окружения гнезда, и компонент, предназначенный для электрического соединения с электрически проводящим экраном;

электрически проводящий экран - набор из одного или более электрически проводящих поверхностей, содержащихся в гнезде, набор электрически проводящих поверхностей, предназначенных для частичного окружения гнезда, и набор электрически проводящих поверхностей, предназначенных для электрического соединения с электрически проводящей подкладкой скользящего соединителя;

электрически соединенный - соединенный с обеспечением возможности прохождения электрического тока;

электрически изолирующий - имеющий качество или способность по существу препятствовать прохождению электрического тока;

электромагнитн
