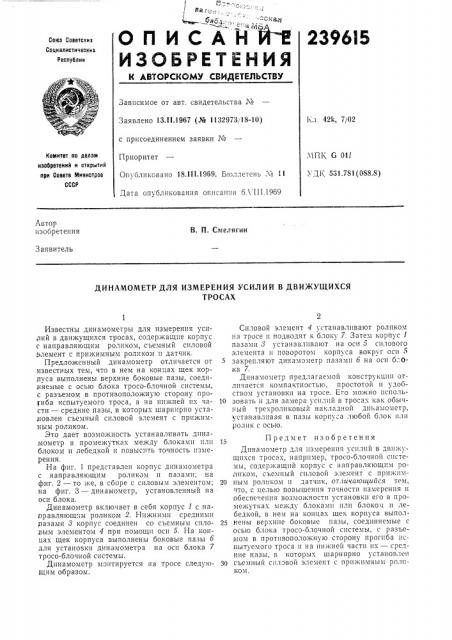

Й1 », О П
Союз Ссеетскик
Социалистических
И ЗОБ РЕТ Е Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Респуслик
Зависимое от авт. свидетельства №
Заявлено 13.1!.1967 (№ 1132973 18-10) 1;л, 42I-, 7j02 с присоединением заявки ¹
Комитет по делам изосретеиий и открытий при Совете Мииистрое
СССР
МПК G 011
У Д К 531.781 (088.8) Приоритет
Опубликовано 18.III.1969. Бюллетень ¹ 11
Дата опубликования описания 6Л 111.1969
Аьтор изобретения
В. П. Смелягин
Заявитель
ДИНАМОМЕТР ДЛЯ ИЗМЕРЕНИЯ УСИЛИЙ В ДВИЖУЩИХСЯ
ТРОСАХ
Известны динамометры для измерения усилий в движущихся тросах, содержащие корпус с направля1ощим роликом, съемный силовой элемент с прижимным роликом и датчик.
Предложенный динамометр отличается от известных тем, что в нем на концах щек корпуса выполнены верхние боковые пазы, соединяемые с осью блока тросо-блочной системы, с разъемом в противоположную сторону прогиба испытуемого троса, а на нижней их ча- 10 сти — средние пазы, в которых шарнирно установлен съемный силовой элемент с прижимным роликом.
Это дает возможность устанавливать динамометр в промежутках между блоками пли 15 блоком и лебедкой и повысить точность измерения.
На фиг. 1 представлен корпус динамометра с направляющим роликом и пазами; на фиг. 2 — то же, в сборе с силовым элементом; 20 на фиг. 3 — динамометр, установленный на оси блока.
Динамометр включает в себя корпус 1 с направляющим роликом 2. Нижними средними разами 8 корпус соединен со съемным сило- 25 вым элементом 4 при помощи осп 5. На концах щек корпуса выполнены боковые пазы б для установки динамометра на оси блока 7 тросо-блочной системы.
Дпнамометр монтируется на тросе следую- 30 щим образом.
Силовой элемент 4 устанавливают роликом на тросе и подводят к блоку 7. Затем корпус 1 пазами 8 устанавливают на оси 5 силового элемента и поворотом корпуса вокруг оси 5 закрепляют дичамометр пазами б на оси б;.Ока 7.
Динамометр предлагаемой конструкции от. личается компактностью, простотой и удобством установки на тросе. Его можно использовать и для замера усилий в тросах как обычIIIII трехроликовый накладной дпьамометр, устанавливая в пазы корпуса любой блок или .ролик с осью.
Предмет изобретения
Динамометр для 1змерения усилий в движущихся тросах, например, тросо-блочной системы, содержащий корпус с направляющим роликом, съемный силовой элемент с прижимным роликом If датчик, от.1ичаюи1ийся тем, что, с целью повышения точности измерения и
:обеспечения возможности установки его в промежду олокам11 Il;III блоком ll 1ебедкой, в нем на концах щек корпуса выполнены верхние боковые пазы, соедштяемые с осью блока тросо-блочной системы, с разъес1ом в противоположную сторону прогиба испытуемого троса II на нижней части их — средние пазы, в которых шарнирно установлен съемный силовой элемент с прижимным роликом.
