Осевая опора вала изделия

Осевая опора вала изделия

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению и может быть использовано, например, в погружных электронасосах.

Известна осевая опора вала изделия, содержащая пяту, подпятники и устройства скрепления подпятников с элементами изделия - смотри, например, прилагаемый чертеж ИБ 100.763 СБ на «Гидрозащита 1П92», инв. № 567-06, 2006 г. от 17.10.06, разработка ООО «Пермэнергокомплект», г.Пермь.

По своим признакам и достигаемому результату эта опора наиболее близка к заявляемой и принята за прототип.

В этой осевой опоре устройства скрепления подпятников с элементами изделия (гидрозащиты) выполнены в виде винтов с доступом к их головкам под ключ вдоль вала как при закреплении, так и при откреплении подпятников, что сужает область применения (унификацию), уменьшает опорную площадь пяты с подпятниками и, следовательно, надежность такой опоры.

Задачей изобретения является повышение надежности и возможности унификации опоры.

Эта задача решается усовершенствованием осевой опоры вала изделия, содержащей пяту, подпятники и устройства скрепления подпятников с элементами изделия.

Усовершенствование заключается в том, что устройства скрепления подпятников с элементами изделия выполнены в виде ввернутых в элементы изделия винтов с удлиненными головками в виде разжимных цанг с буртиками на лепестках, сопряженными с выполненными в элементах подпятников ступенчатыми отверстиями.

Выполнение усовершенствования по изобретению позволяет сначала ввернуть в элементы изделия винты с удлиненными головками в виде разжимных цанг с буртиками на лепестках, а затем на разжимные цанги установить подпятники, выполненными в их элементах (корпусах) ступенчатыми отверстиями, что позволяет выполнить опорные поверхности подпятников без отверстий под винты и, тем самым, повысить надежность и возможность унификации опоры.

Ниже, со ссылкой на прилагаемый чертеж, где показано на:

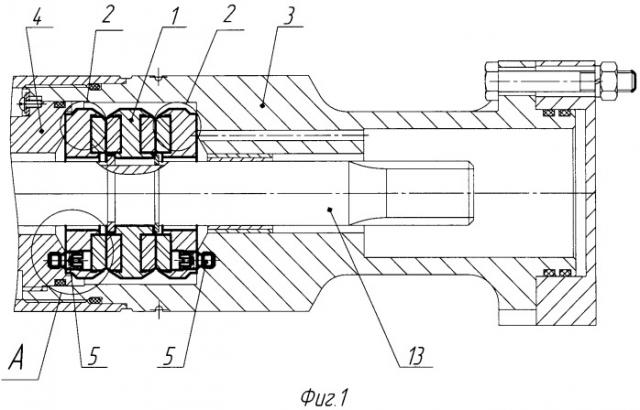

Фиг.1 - общий вид опоры;

Фиг.2 - вид А на Фиг.1,

дается описание предлагаемого изобретения.

Тонкими линиями показаны примыкающие к опоре элементы изделия в виде гидрозащиты.

Осевая опора вала изделия содержит пяту 1, подпятники 2 и устройства скрепления подпятников 2 с элементами 3, 4 изделия.

Устройства скрепления подпятников 2 с элементами 3, 4 изделия выполнены в виде ввернутых в элементы 3, 4 винтов 5 с удлиненными головками 6 под ключ в виде разжимных цанг 7 с буртиками 8 на лепестках 9, сопряженными с выполненными в элементах (корпусах) 10 подпятников 2 ступенчатыми отверстиями 11.

Подпятники 2 выполнены сборными с завальцованными в корпусах 10 твердосплавными вставками 12.

При сборке изделия вворачивают в его элементы 3, 4 винты 5 до упора головками 6, на цанги 7 которых устанавливают ступенчатыми отверстиями 11 подпятники 2 (что обеспечило безлюфтовую фиксацию подпятников цангами и удержание их в процессе сборки-разборки). Вал 13 с закрепленной на нем пятой 1 вставляют до упора последней в подпятник 2, закрепленный на элементе 3 изделия, в который затем вворачивают до упора элемент 4 с подпятником 2 на нем (что обеспечило сборку опоры с увеличенной площадью контакта пяты с подпятниками).

Осевая опора вала изделия по сравнению с прототипом имеет повышенную надежность и возможность унификации.

Осевая опора вала изделия, содержащая пяту, подпятники и устройства скрепления подпятников с элементами изделия, отличающаяся тем, что устройства скрепления подпятников с элементами изделия выполнены в виде ввернутых в элементы изделия винтов с удлиненными головками в виде разжимных цанг с буртиками на лепестках, сопряженными с выполненными в элементах подпятников ступенчатыми отверстиями.
