Реферат

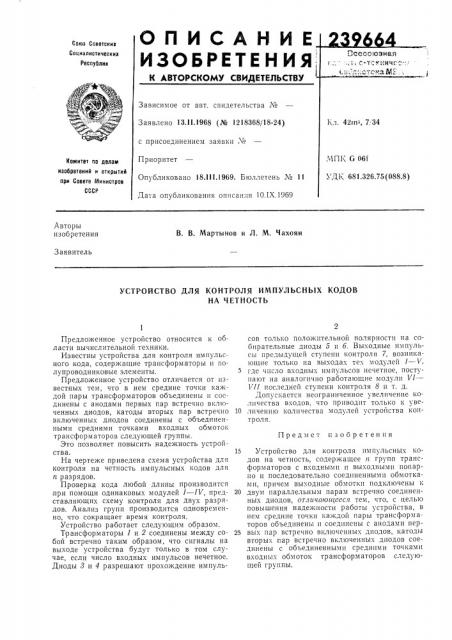

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Ссеетскик

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 13.11.1968 (№ 1218368/18-24) с присоединением заявки №

Приоритет

Опубликовано 18.111.1969. Бюллетень № 11

Дата опубликования описания 1О.IX.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. В. Мартынов и Л. М. Чахоян

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИМПУЛЬСНЪ1Х КОДОВ

НА ЧЕТНОСТЬ

Предмет изобретения

Предложенное устройство относится к области вычислительной техники.

Известны устройства для контроля импульсного кода, содержащие трансформаторы и пол упр о води и ковые элем енты.

Предложенное устройство отличается от известных тем, что в нем средние точки KB?Kдой пары трансформаторов объединены и соединены с анодами первых пар встречно включенных диодов, катоды вторых пар встречно включенных диодов соединены с объединенными средними точками входных обмоток трансформаторов следующей .группы.

Это позволяет повысить надежность устройства.

На чертеже приведена схема устройства для контроля на четность импульсных кодов для и разрядов.

Проверка кода любой длины производится при помощи одинаковых модулей 1 — IV, представляющих схему контроля для двух разрядов. Анализ групп производится одновременно, что сокращает время контроля.

Устройство работает следующим образом.

Трансформаторы 1 и 2 соединены между собой встречно таким образом, что сигналы на выходе устройства будут только в том случае, если число входных импульсов нечетное.

Диоды 8 и 4 разрешают прохождение импульсов только положительной полярности на собирательные диоды 5 и б. Выходные импульсы предыдущей ступени контроля 7, возникающие только на выходах тех модулей 1 — V, 5 где число входных импульсов нечетное, поступают на аналогично работающие модули VI—

1 Il последней ступени контроля 8 и т. д.

Допускается неограниченное увеличение количества входов. что приводит только к уве10 личеншо количества модулей устройства контроля.

15 Устройство для контроля импульсных кодов на четность, содержащее и групп трансформаторов с входными и выходными попарно и последовательно соединенными обмотками, причем выходные обмотки подключены I<

20 двум параллельным парам встречно соединенных диодов, отлачпющееся тем, что, с целью повышения надежности работы устройства, в нем средние точки каждой пары трансформаторов объединены и соединены с анодами пер25 вых пар встречно включенных диодов, катоды вторых пар встречно включенных диодов соединены с объединенными средними точками входных обмоток трансформаторов следующей группы.

239664

+ -г

Редактор Е. В. Семанова

Заказ 2134!11 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 ф

Ы 1 ь

1 ф

Составитель Е. В. Максимова

Техред А. А. Камышннкова Корректор О. И. Попова
