Электрически управляемый размножитель

Электрически управляемый размножитель

Иллюстрации

Показать все

Реферат

Техническая область

Настоящее изобретение относится к электрически управляемому устройству, конкретнее к способу и размножителю, способному контролировать электроэнергию.

Уровень техники

Электрические розетки широко используются в офисах и в быту. Когда электрическое изделие, требующее электроэнергии, такое как компьютер, бытовой электроприбор, электрический нагреватель, кухонный аппарат и т.п., находится вдали от основной настенной розетки, установленной в стене, широко используется электрический удлинитель для подсоединения электрического изделия к источнику питания.

Электрический удлинитель содержит множество электрических штепсельных розеток, так что много электрических вилок вставляется в электрические штепсельные розетки, чтобы использовать многие электрические изделия. Таким образом, все время электрический удлинитель подвержен риску перегрузок. Поскольку вилки электрических изделий всегда вставлены в штепсельные розетки, электрический ток подается к неработающим электрическим изделиям, и, таким образом, потребляется ненужный ток.

Хотя чтобы предотвратить это, был разработан электрический удлинитель, который имеет выключатели, вставленные в соответствующие электрические штепсельные розетки, так что пользователь может включить или выключить выключатели отдельно, для пользователя очень неудобно включать/выключать выключатели на соответствующих штепсельных розетках один за другим.

Раскрытие изобретения

Техническая задача

Поэтому настоящее изобретение было сделано ввиду вышеуказанной или/и других проблем, и целью настоящего изобретения является создание электрического удлинителя, в котором пользователь может управлять отдельными электрическими штепсельными розетками, находящимися в корпусе электрического удлинителя, дистанционно.

Другой целью данного изобретения является создание электрического удлинителя для предотвращения перегрузок, когда перегрузка возникает в корпусе электрического удлинителя, чтобы управлять непрерывной подачей электроэнергии к электрическому изделию, которое должно снабжаться электроэнергией с высшим приоритетом.

Еще одной целью данного изобретения является создание электрического удлинителя, в котором рабочий статус соответствующих штепсельных розеток можно отслеживать дистанционно.

Еще одной целью настоящего изобретения является создание электрического удлинителя, в котором пользователь управляет промежуточными корпусами розеточных частей, которые вставлены в штепсельные розетки, так что электроэнергией, подаваемой к соответствующим электрическим изделиям, можно управлять индивидуально.

Еще одной целью данного изобретения является создание электрического удлинителя, в котором можно дистанционно отслеживать энергетический статус множества промежуточных розеточных частей, соединенных с электрическим удлинителем.

Техническое решение

В соответствии с данным изобретением указанные и другие цели можно достигнуть созданием многотипового электрического удлинителя, содержащего основной корпус, включающего в себя множество розеточных частей соединителя, имеющих поверхности, указанные приоритетом подаваемой электроэнергии в соответствующие розеточные части соединителя, рабочие лампочки и электрическую схему, установленную в основном корпусе многотипового электрического удлинителя; причем электрическая схема содержит множество выключателей, соответствующих множеству розеточных частей соединителя для селективного образования пути подачи коммерческой энергии посредством заранее установленного управления выключателями; гальваноскоп для обнаружения электрического тока, протекающего по силовому кабелю многотипового электрического удлинителя, и выдачи на выходе статуса нагрузки; радиочастотный передающий и принимающий блок для управляющего радиочастотного сигнала к и от внешнего дистанционного контроллера и регулятор для управления выключателями, которые нужно переключать на основании дистанционного сигнала управления выключателями дистанционного контроллера посредством радиочастотного передающего и принимающего блока, и для управления множеством выключателей, которые нужно переключать на основе установленного приоритета подачи электроэнергии, когда данные на выходе статуса нагрузки от гальваноскопа превышают установленный порог перегрузки.

Другая цель данного изобретения достигается созданием электрического удлинителя промежуточного типа, содержащего множество основных корпусов розеточных частей, вставленных в розетки и соответственно включающих, по меньшей мере, одну розеточную часть соединителя; дистанционный контроллер для индивидуального управления множеством основных корпусов промежуточных розеточных частей в дистанционной связи на радиочастоте; причем соответствующие поверхности основных корпусов промежуточных розеточных частей отличаются индикаторами; причем дистанционный контроллер содержит кнопки управления розеточными частями, соответствующие основным корпусам промежуточных розеточных частей; светоизлучающие лампы, соответственно соответствующие кнопкам управления розеточными частями; и электрическую схему; причем электрическая схема содержит память для хранения кодов индекса размещения в отношении соответствующих основных корпусов промежуточных розеточных частей; малую клавиатуру, включающую кнопку с лампочкой для проверки статусов кнопок управления розеточными частями и соответствующих выключателей, установленных в соответствующих основных корпусах промежуточных розеточных частей, для формирования ключевых данных, соответствующих нажатой кнопке; радиочастотный передающий и принимающий блок для осуществления радиочастотной связи с основными корпусами промежуточных розеточных частей под установленным контролем и дистанционный блок контроллера для запроса проверки статуса выключателей к основным корпусам промежуточных розеточных частей посредством радиочастотного передающего и принимающего блока, когда ключевые данные, соответствующие кнопке с лампой, вводятся с клавиатуры, для управления светоизлучающими лампами, которые включаются и выключаются согласно ответу на запрос проверить статусы выключателей, когда ответ на запрос проверить статусы выключателей принимается от основных корпусов промежуточных розеточных частей, и для передачи дистанционного сигнала управления выключателями к соответствующему основному корпусу розеточной части через радиочастотный передающий и принимающий блок посредством беспроводной линии, когда вводятся ключевые данные, соответствующие кнопке управления розеточной частью.

Положительные эффекты

Как описано выше, согласно данному изобретению штепсельные розетки корпуса электрического удлинителя можно отдельно контролировать для подачи электроэнергии пользователем, и электроэнергия может непрерывно подаваться к электрическому изделию, которое должно питаться с приоритетом, одновременно предотвращая перегрузки, когда перегрузки возникают в корпусе электрического удлинителя. Более того, рабочий статус индивидуально управляемых розеточных элементов соединителя электрического удлинителя или рабочий статус множества промежуточных розеточных частей, подсоединенных к соответствующим штепсельным розеткам, можно дистанционно отслеживать.

Краткое описание чертежей

Фиг.1 - изображение, показывающее внешний вид многотипового электрически управляемого удлинителя согласно варианту осуществления данного изобретения.

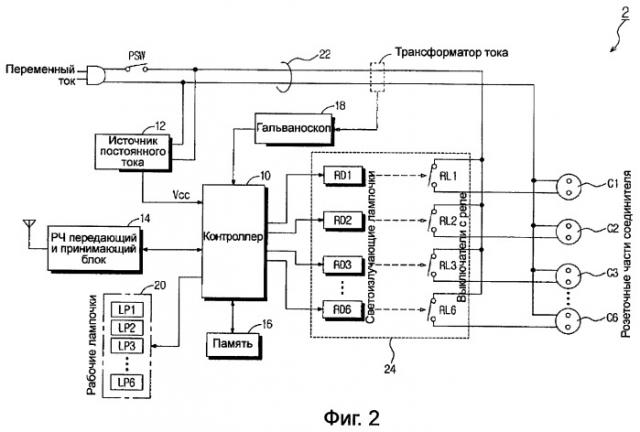

Фиг.2 представляет собой блок-схему, показывающую схему основного корпуса многотипового электрического удлинителя фиг.1.

Фиг.3 представляет собой схему дистанционного контроллера многотипового электрического удлинителя фиг.1.

Фиг.4 - изображение, показывающее внешний вид дистанционного контроллера фиг.3.

Фиг.5 представляет собой рабочую диаграмму, показывающую управление, осуществляемое регулятором основного корпуса многотипового электрического удлинителя фиг.2.

Фиг.6 представляет собой вид в перспективе, показывающий удлинитель промежуточного типа для регулирования электроэнергии согласно другому варианту осуществления этого изобретения.

Фиг.7 представляет собой рабочую диаграмму, показывающую каждую из схем основных корпусов промежуточных розеточных частей электрического удлинителя промежуточного типа фиг.6.

Фиг.8 представляет собой рабочую диаграмму, показывающую схему дистанционного контроллера электрического удлинителя промежуточного типа фиг.6.

Фиг.9 представляет собой изображение, показывающее внешний вид дистанционного контроллера фиг.8.

Фиг.10 представляет собой рабочую диаграмму, показывающую управление, осуществляемое дистанционным блоком контроллера регулятора фиг.8.

Фиг.11 представляет собой рабочую диаграмму, показывающую управление, осуществляемое регуляторами промежуточных основных корпусов розеточных частей фиг.7.

Наилучший способ осуществления изобретения

Ниже будут описаны варианты осуществления данного изобретения со ссылками на сопроводительные чертежи. Следует отметить, что одни и те же позиции на чертежах присвоены одним и тем же компонентам. Более того, описание традиционной функции и структуры, которое может исказить сущность данного изобретения, будет опущено.

Электрический удлинитель на фиг.1-5 относится к многотиповому электрическому удлинителю, имеющему множество штепсельных розеток согласно варианту осуществления данного изобретения, и электрический удлинитель, показанный на фиг.6-11, относится к электрическому удлинителю промежуточного типа согласно другому варианту осуществления данного изобретения.

Прежде всего, многотиповой электрический удлинитель согласно варианту осуществления данного изобретения будет подробно описан со ссылками на фиг.1-5.

На фиг.1 показано изображение, показывающее внешний вид электрически управляемого многотипового электрического удлинителя согласно варианту осуществления данного изобретения, и электрически управляемый многотиповой электрический удлинитель содержит основной корпус 2 и дистанционный контроллер 4.

Основной корпус 2 и дистанционный контроллер 4 реализованы для осуществления радиочастотной (РЧ) связи с коротким диапазоном на коммерческой широкополосной частоте, так что пользователь может регулировать индивидуальную энергию множества электрических розеточных частей соединителя, которые имеются в основном корпусе 2 с дистанционным контроллером 4 в отделении.

Основной корпус 2, как и обычный многотиповой электрический удлинитель, включает сетевой выключатель PSW и множество розеточных частей соединителя, например шесть розеточных частей соединителя С1-С6. Однако основной корпус многотипового электрического удлинителя согласно варианту осуществления данного изобретения, в отличие от обычного многотипового электрического удлинителя, включает в себя цветные индикаторы, нанесенные на внешние контуры розеточных частей соединителя С1-С6, чтобы указывать приоритет подачи электроэнергии, а именно красный R, оранжевый О, желтый Y, синий BL, зеленый G и черный ВK, рабочие лампочки LP1-LP6, соответствующие розеточным частям соединителя и установленные по бокам розеточных частей соединителя С1-С6. Цветной индикатор R среди цветных индикаторов R, О, Y, BL, G и ВK имеет наивысший приоритет, цветной индикатор О имеет второй высший приоритет, причем приоритеты снижаются в порядке цветных индикаторов Y, BL, G, и черный индикатор ВK имеет самый низкий приоритет.

Для специалистов будет очевидно, что количество розеточных частей соединителя и цветных индикаторов основного корпуса 2 многотипового электрического удлинителя описано как пример, и его можно по-разному менять и модифицировать в рамках объема и сущности данного изобретения. Таким образом, пользователь просто вставляет вилки важных электрических изделий в розеточные части соединителя С1 и С2, относящиеся к группе, имеющей наивысший приоритет, и вставляет вилки электрических изделий, которые нечасто используются или менее важны, в розеточные части соединителя С1 и С2, имеющие самый низкий приоритет.

Благодаря конструкции основного корпуса 2 многотипового электрического удлинителя, когда возникает перегрузка, электроэнергия непрерывно подается к электрическому продукту, в котором перегрузка предотвращается и электроэнергия должна подаваться в первую очередь.

Между тем дистанционный контроллер 4, показанный на фиг.1, как показано на фиг.4, содержит блок 40 кнопок управления розетками, имеющий столько же кнопок управления розетками, каково количество розеточных частей соединителя (например, 6), имеющихся в основном корпусе 2, в котором те же самые цветные индикаторы, что и цветные индикаторы, такие как красный R, оранжевый О, желтый Y, синий BL, зеленый G и черный ВK, нанесенные на соответствующие розеточные части соединителя С1-С6 основного корпуса 4 многотипового электрического соединителя, нанесены на внешние контуры шести кнопок. Например, кнопки являются прозрачными или полупрозрачными колпачками, и светоизлучающие лампочки LD1-LD6, соответствующие кнопкам, установлены в корпус дистанционного контроллера 4 под кнопками. Клавиатура 36 (см. фиг.3) дистанционного контроллера 4 включает в себя переключатель режима 42 для выбора одного из режимов электрического удлинителя и режима телевидения, кнопку с лампочкой для запроса проверки статуса соответствующих розеточных частей соединителя С1-С6 основного корпуса 2 и кнопку 46 регулировки для регулирования каналов и высоты звука в режиме телевидения.

Дистанционный контроллер 4 имеет функцию дистанционного контроля путей подачи энергии к розеточным частям соединителя основного корпуса 2 и функцию телевидения и, как показано на фиг.3, включает блок 30 управления дистанционным контроллером, радиочастотный (РЧ) передающий и принимающий блок 32, инфракрасный передатчик 34, клавиатуру 36 и светоизлучающую лампочку 38.

Блок 30 управления дистанционным контроллером управляет всей работой дистанционного контроллера 4, РЧ передающий и принимающий блок 32 - это блок для осуществления РЧ связи с основным корпусом 2 на коммерческой широкополосной частоте, инфракрасный передатчик 34 передает инфракрасный сигнал телевидению при выборе режима телевидения. Клавиатура 36 содержит блок 40 кнопок управления розетками, переключатель 42 режима, кнопку 44 с лампочкой, кнопку 46 регулировки, которые описаны со ссылкой на фиг.4, и подает соответствующие ключевые данные в блок 30 управления дистанционным контроллером, когда пользователь нажимает на клавишу. Светоизлучающая лампочка 38 включает в себя три цветные светоизлучающие лампочки LD1-LD3, установленные в нижних сторонах кнопок управления розетками в таком же количестве, что и количество розеточных частей соединителя, и которые включаются и выключаются под контролем блока 30 управления дистанционным контроллером.

Основной корпус 2 многотипового электрического удлинителя на фиг.1 включает в себя электрическую схему основного корпуса, как показано на фиг.2.

Как видно из фиг.2, электрическая схема основного корпуса включает регулятор 10, источник 12 питания постоянного тока, радиочастотный (РЧ) передающий и принимающий блок 14, память 16, трансформатор тока СТ, гальваноскоп 18, блок 20 рабочих лампочек, имеющий множество рабочих лампочек LP1-LP6, и блок 24 переключения.

Блок 24 переключения содержит ряд выключателей с реле RL1-RL6, соответствующих ряду розеточных частей соединителя С1-С6 и соединенных с ними, и блоки RD1-RD6 возбуждения реле. Блоки RD1-RD6 возбуждения реле переключают выключатели RL1-RL6 под управлением регулятора 10 для селективного образования путей подачи энергии коммерческого переменного тока к розеточным частям соединителя С1-С6.

В СТ намотан силовой кабель 22 в основном корпусе 2 многотипового электрического удлинителя, он преобразует магнитное поле, создаваемое, когда электрический ток протекает по силовому кабелю 22, в электрический ток и выдает преобразованный ток к гальваноскопу 18, и затем гальваноскоп 18 подает напряжение, соответствующее преобразованному току, к регулятору 10. Таким образом, регулятор 10 может проверять статус нагрузки электроэнергии, подаваемой к разным электрическим изделиям, вилки которых вставлены в розеточные части соединителя С1-С6 основного корпуса 2 многотипового электрического удлинителя на основе напряжения, подаваемого от СТ и гальваноскопа 18.

РЧ передающий и принимающий блок 14 - это блок для передачи и приема РЧ сигнала к и от внешнего дистанционного контроллера 4 на коммерческой широкополосной частоте, блок питания 12 постоянного тока преобразует коммерческую энергию переменного тока в энергию постоянного тока и подает преобразованную энергию постоянного тока в регулятор 10 и в другие схемы. Множество рабочих лампочек LP1-LP6 блока 20 рабочих лампочек установлено у внешних сторон розеточных частей соединителя С1-С6 основного корпуса 2, как показано на фиг.1, и селективно включается регулятором 10.

В памяти 16 на фиг.2 размещена рабочая программа, хранятся данные, относящиеся к приоритету подаваемой энергии, и данные, такие как порог перегрузки, и хранятся различные данные и считываются под управлением регулятора 10.

Регулятор 10 переключает выключатели с реле RL1-RL6 блока 24 переключения на основании дистанционного управляющего сигнала переключения от дистанционного контроллера 4, подаваемого через РЧ передающий и принимающий блок 14, и переключает выключатели с реле RL1-RL6 блока 24 переключения на основе установленного приоритета подачи энергии, когда напряжение, соответствующее состоянию нагрузки, подаваемому от гальваноскопа 18, превышает установленный порог перегрузки. Регулятор 10 регулирует некоторые из рабочих лампочек LP1-LP6, соответствующих выключателям, которые нужно включить, чтобы в данный момент подавать энергию, и передает текущий статус сетевого выключателя в дистанционный контроллер 4 в ответ на запрос статуса сетевого выключателя от дистанционного контроллера 4.

Позиция Р на фиг.2 присвоена вилке.

Фиг.5 является рабочей диаграммой, показывающей регулирование, осуществляемое регулятором 10 основного корпуса 2 многотипового электрического удлинителя на фиг.2.

Ниже вариант выполнения данного изобретения будет подробно описан со ссылками на следующие сопроводительные чертежи.

Пользователь проверяет цветные индикаторы основного корпуса 2, вставляет вилку важного электрического изделия, имеющего более высокий приоритет, в розеточную часть соединителя С1 или С2 и вставляет вилку электрического изделия, которое используется реже или является менее важным, в розеточную часть соединителя С6 или С5, имеющую самый низкий приоритет.

Все розеточные части соединителя С1-С6 основного корпуса 2 регулируются, чтобы подавать коммерческую энергию к электрическим изделиям, вилки которых вставлены в розеточные части соединителя С1-С6, но могут отдельно регулироваться для подачи коммерческой энергии, когда выключатели дистанционно управляются дистанционным контроллером 4 или обнаруживается перегрузка.

Регулятор 10 основного корпуса 2 обычно регулирует соответствующие выключатели с реле RL1-RL6 блока 24 переключения для его включения и одновременно регулирует все рабочие лампочки 20 блока 20 рабочих лампочек для включения на зеленый цвет. При этом коммерческая энергия подается к электрическим изделиям, вилки которых вставлены в розеточные части соединителя С1-С6, и рабочие лампы 20, соответственно размещенные в розеточных частях соединителя С1-С6, включены на зеленый цвет.

Однако светоизлучающие лампы LD1-LD6, которые установлены в нижних сторонах соответствующих кнопок блока 40 блока управления кнопками розетками, соответственно соответствующие розеточным частям соединителя С1-С6 дистанционного контроллера 4, выключены изначально и включаются или выключаются согласно ответу на запрос проверить статус выключателей от основного корпуса 2 после того, как пользователь нажмет кнопку с лампочкой 44 для запроса.

Другими словами, когда пользователь нажимает на кнопку 44 с лампочкой для запроса статуса выключателей, блок 30 управления дистанционным контроллером передает статус выключателей через РЧ передающий и принимающий блок 32 посредством беспроводной линии и регулятора 10, который принял сигнал о запросе статуса выключателей через РЧ передающего и принимающий блок 14 основного корпуса многотипового электрического удлинителя, считывает статус выключателей, хранящийся в памяти 16, и передает ответный сигнал для запроса проверки статуса выключателей в дистанционный контроллер 4 по беспроводной линии (операции 104 и 106 на фиг.5). При этом блок управления 30 дистанционным контроллером управляет светоизлучающими лампочками LD1-LD6 блока светоизлучающих лампочек 38, чтобы включить или выключить и на основе сигнала ответа на запрос проверить статус выключателей. Зеленый цвет блока 38 светоизлучающих лампочек дистанционного контроллера 30 отключается, когда проходит установленное время (например, примерно 30 сек), так что потребление батареи дистанционного контроллера 4 можно уменьшить.

Пользователь смотрит на статус включения и выключения соответствующих кнопок блока управления кнопками розеток, чтобы получить текущий статус розеточных частей соединителя С1-С6 основного корпуса многотипового электрического удлинителя и для отдельного регулирования желательных розеточных частей соединителя для подачи электроэнергии. В частности, поскольку цветовые индикаторы тождественны цветовым индикаторам на внешних контурах соответствующих розеточных частей соединителя С1-С6 основного корпуса 2, пользователь может легко найти желаемую розеточную часть соединителя для подачи электроэнергии.

Когда пользователь нажимает на одну из кнопок среди кнопок блока 40 управления розетками, которые нужно отдельно регулировать, блок управления дистанционным контроллером 4 передает сигнал дистанционного управления выключателя, соответствующего нажиму на кнопку, посредством РЧ передающего и принимающего блока 32 и регулятора 10 основного корпуса 2 и получает тот же для управления соответствующим выключателем с реле блока 24 переключения и для включения или выключения соответствующей рабочей лампочки блока 20 рабочих лампочек (операции 100 и 102 на фиг.2). Более того, результат управления выключателями с реле передается в дистанционный контроллер 4 по беспроводной линии, так что блок управления 30 дистанционным контроллером снова включает и выключает светоизлучающую лампочку, соответствующую розеточной части соединителя, которая отдельно регулируется для подачи электроэнергии, зеленой. При этом кнопка, нажимаемая пользователем, напрямую указывается зажиганием зеленого цвета или выключением.

Благодаря вышеуказанному контролю пользователь может отдельно контролировать розеточные части соединителя основного корпуса 2 многотипового электрического удлинителя дистанционно и может отслеживать текущий статус розеточных частей соединителя, чтобы при необходимости индивидуально подавать электроэнергию.

Между тем регулятор 10 основного корпуса 2 периодически обнаруживает статус энергетической нагрузки на основной корпус 2 многотипового электрического удлинителя посредством гальваноскопа 18 и проверяет, больше ли токовая нагрузка, чем установленный порог перегрузки, хранящийся в памяти (операции 108 и 110 на фиг.5). Установленный порог перегрузки может составлять от 80% до 130% от номинальной нагрузки.

При определении операции 110 на фиг.5, если токовая нагрузка превышает установленный порог перегрузки, регулятор 10 отключает выключатели с реле блока 24 переключения в порядке, обратном приоритетам на основе приоритета, и проверяет текущую нагрузку (операции 112 и 114 на фиг.5). Кроме того, результат выключения выключателей с реле передается в дистанционный контроллер 4 по беспроводной линии (операция 112 на фиг.5), так что блок управления 30 дистанционным контроллером управляет светоизлучающими лампочками (например, светоизлучающими лампочками LD6 и LD5), соответствующими отключенным розеточным частям соединителя, которые должны выключится по истечении заданного времени. Поскольку сетевые вилки электрического изделия, которые не важны или не используются часто, заранее вставлены в некоторые из розеточных частей соединителя С1-С6 основного корпуса 2 многотипового электрического удлинителя, имеющие более низкий приоритет, например розеточные части соединителя С6 и С5, нет опасности порождения критической проблемы, даже когда электроэнергия не подается.

Благодаря описанному выше управлению в данном изобретении, когда перегрузка возникает в основном корпусе многотипового электрического удлинителя, перегрузку можно предотвратить, и электроэнергию можно непрерывно подавать в электрическое изделие, в которое электроэнергию нужно подавать с наивысшим приоритетом.

Если, хотя выключатели блока переключения 24 выключены, а выключатели, относящиеся к группе с наивысшим приоритетом, включены на основании приоритета, состояние возникновения перегрузки продолжается, регулятор 10 основного корпуса 2 многотипового электрического удлинителя не выключает напрямую соответствующие выключатели, имеющие высший приоритет, но возбуждает реле времени на несколько десятков секунд или несколько десятков минут и передает извещающий сигнал плана выключения выключателей в блок управления 30 дистанционным контроллером по беспроводной линии (операция 116 на фиг.5). При этом блок управления 30 дистанционным контроллером регулирует светоизлучающие лампочки LD2 и LD1, соответствующие розеточным частям соединителя, принадлежащим к группе с высшим приоритетом, чтобы они отключились и замигали желтым цветом.

Когда светоизлучающие лампочки соответствующих кнопок, соответствующих розеточным частям соединителя группы с высшим приоритетом, мигают желтым светом, пользователь может суметь перенести вилки соответствующих электрических изделий к другим розеточным частям соединителя.

Когда реле времени остановлено (операция 118 на фиг.5), регулятор основного корпуса 2 многотипового электрического удлинителя регулирует выключатели, имеющие более низкий приоритет среди выключателей, принадлежащих к группе с высшим приоритетом, чтобы они выключились, и передает результат выключения выключателей с реле в дистанционный контроллер 4 по беспроводной линии (операция 120 на фиг.5). При этом блок 30 управления дистанционным контроллером управляет светоизлучающими лампочками (например, светоизлучающими лампочками LD2 и LD1), чтобы они мигали желтым светом и соответствовали отключенным розеточным частям соединителя, которые нужно отключить после мигания красным в течение определенного времени.

Между тем дистанционный контроллер 4 можно использовать в качестве дистанционного контроллера для телевизора в дополнение к функции индивидуального контроля розеточных частей соединителя основного корпуса 2 многотипового электрического удлинителя для подачи электроэнергии.

Другими словами, поскольку переключатель режимов 42 имеется на клавиатуре 36 дистанционного контроллера 36, пользователь переключает переключатель режимов 42 с «УДЛИНИТЕЛЬ» на «ТВ», так что блок 30 управления дистанционным контроллером переключается в режим телевидения. В режиме телевидения пользователь переводит кнопку 46 регулировки вверх, вниз, вправо и влево, чтобы отрегулировать каналы и силу звука телевизора.

При более подробном описании, когда пользователь переводит кнопку 46 регулировки вверх, вниз, вправо или влево в режиме телевидения, клавиатура 36 выдает ключевые данные, соответствующие нажатию на кнопку 46 регулировки, в блок 30 управления дистанционным контроллером, и блок 30 управления дистанционным контроллером передает соответствующий инфракрасный сигнал в телевизор посредством инфракрасного передатчика 34.

Затем будет подробно описан электрический удлинитель промежуточного типа согласно другому варианту осуществления этого изобретения со ссылками на фиг.6-11.

Фиг.6 - это вид в перспективе, показывающий электрический удлинитель промежуточного типа, способный отдельно регулировать множество промежуточных основных корпусов розеток для подачи электроэнергии, согласно другому варианту осуществления данного изобретения. Электрический удлинитель промежуточного типа включает ряд промежуточных основных корпусов розеток 202к (к = а, b, с, d, e, f) и дистанционный контроллер 204 для отдельного управления промежуточными основными корпусами розеток 202к дистанционно по беспроводной линии.

Множество промежуточных основных корпусов розеток 202к имеют вилки Р, которые нужно вставить в сетевую розетку или в многотиповой электрический удлинитель, и, по меньшей мере, одну розеточную часть соединителя С. Множество промежуточных основных корпусов розеток 202к содержит цветные индикаторы, нанесенные на их соответствующие верхние контуры в красном R, оранжевом О, желтом Y, синем BL, зеленом G, и черном ВK и рабочие лампочки 220к (к = а, b, с, d, e, f) LP1-LP6, соответствующие промежуточным основным корпусам розеток и установленные на их соответствующих верхних контурах.

Для специалистов будет очевидно, что количество промежуточных основных корпусов розеток 202к и цветных индикаторов промежуточных основных корпусов розеток 202к описано как пример и его можно по-разному менять и модифицировать в рамках объема и сущности данного изобретения. Множество промежуточных основных корпусов розеток 202к предпочтительно продаются вместе с дистанционным контроллером 204.

Между тем дистанционный контроллер 204 на фиг.6, как показано на фиг.9, включает в себя блок 240 кнопок управления розетками, имеющий кнопки управления розетками, с количеством, равным количеству множества промежуточных основных корпусов розеток 202к, имеющихся в основном корпусе 2, в которых те же цветные индикаторы, что и цветные индикаторы, такие как красный R, оранжевый О, желтый Y, синий BL, зеленый G и черный ВK, нанесенные на соответствующие промежуточные основные корпуса розеток 202к, нанесены на внешние контуры кнопок управления розетками. Кнопки управления розетками являются, например, прозрачными или полупрозрачными колпачками, и светоизлучающие лампочки LD1-LD6, соответствующие кнопкам, установлены в корпусе дистанционного контроллера 204 под кнопками управления розетками.

Клавиатура 236 (см. фиг.8) дистанционного контроллера 204 включает в себя переключатель режимов 242 для выбора одного из режимов электрического удлинителя и телевидения, кнопку 244 с лампой для запроса проверки статуса соответствующих промежуточных основных корпусов розеток 202к и кнопку регулировки 246 для регулировки каналов и уровня звука в режиме телевидения.

Дистанционный контроллер 204 имеет функцию отслеживания статуса подачи электроэнергии к промежуточным основным корпусам розеток 202к, функцию дистанционного контроля того, подается ли электроэнергия, и функцию телевидения.

Как показано на фиг.8, электрическая схема дистанционного контроллера 204 включает в себя блок управления 230 дистанционным контроллером, РЧ передающий и принимающий блок, инфракрасный передатчик 234, клавиатуру 236, светоизлучающую лампочку 238 и память 239.

Блок 230 управления дистанционным контроллером контролирует всю работу дистанционного контроллера 204. В частности, когда ключевые данные, соответствующие кнопке с лампочкой 244, вводятся с клавиатуры 236, блок 230 управления дистанционным контроллером запрашивает у промежуточных основных корпусов розеток 202к проверку статуса выключателей через РЧ передающий и принимающий блок 232, управляет светоизлучающими лампочками блока 238 светоизлучающих лампочек, чтобы они включались или выключались в соответствии с ответами, когда ответы получены от промежуточных основных корпусов розеток 202к, и передает дистанционный управляющий сигнал переключения к соответствующему промежуточному основному корпусу розетки 202к (один из промежуточных основных корпусов розеток 202к) через РЧ передающий и принимающий блок 232, когда ключевые данные соответствуют определенной кнопке управления розеткой блока 240 кнопок управления розетками.

РЧ передающий и принимающий блок 232 - это блок для осуществления РЧ связи с промежуточными основными корпусами розеток 202к на коммерческой широкополосной частоте, инфракрасный передатчик 234 передает инфракрасный сигнал в телевизор, когда выбран режим телевидения. Клавиатура 236 содержит блок кнопок управления розетками 240, переключатель режимов 242, кнопку с лампочкой 244 и кнопку регулировки 246, которые описаны со ссылкой на фиг.9, и выдает соответствующие ключевые данные в блок 230 управления дистанционным контроллером, когда пользователь нажимает на клавишу. Светоизлучающая лампочка 238 включает в себя три цветные светоизлучающие лампочки LD1-LD6, установленные в нижних сторонах кнопок управления розетками, число которых равно числу розеточных частей соединителя, и они включаются и выключаются под управлением блока 230 управления дистанционным контроллером.

Память 239 управляется блоком 230 управления дистанционным контроллером и хранит рабочую программу и данные, включая коды индекса размещения в отношении множества промежуточных основных корпусов розеток.

Как показано на фиг.7, каждая из электрических схем промежуточных основных корпусов розеток 202к электрического удлинителя промежуточного типа на фиг.6 включает в себя контроллер 210, источник питания постоянного тока 212, РЧ передающий и принимающий блок 214, блок переключения 216, память 218, рабочие лампочки 220к (к - это одно из а, b, с, d, e, f).

Блок переключения 216 включает выключатель с реле RL, соединенный с одной розеточной частью соединителя С или с рядом розеточных частей соединителя С, соединенных друг с другом параллельно, и блок RD возбуждения реле для контроля выключателя с реле RL для выключения под управлением 210, так что путь подачи коммерческого переменного тока выборочно образуется к одной или несколькими розеточными частями соединителя S.

РЧ передающий и принимающий блок 214 - это блок для передачи и приема радиочастотного сигнала РЧ к и от внешнего дистанционного контроллера 204 на коммерческой широкополосной частоте, источник питания постоянного тока 212 преобразует коммерческую энергию переменного тока в энергию постоянного тока и подает преобразованную энергию постоянного тока к контроллеру 210 и другим схемам. Ряд рабочих лампочек PL1-PL6 блока рабочих лампочек 20 установлен в верхних сторонах розеточных частей соединителя С1-С6 основного корпуса 2, как показано на фиг.1, и селективно включается регулятором 10.

Рабочие лампочки 220к, как показано на фиг.6, установлены в промежуточные основные корпуса розеток 202к одна за другой и включаются или выключаются под управлением контроллера 210.

В памяти 218 на фиг.7 записаны рабочая программа и коды индексов размещения соответствующих промежуточных основных корпусов розеток 202к, различные данные, включая текущий статус сетевых выключателей, хранится и считывается под управлением контроллера 210.

Контроллер 210 считывает текущий статус сетевых выключателей из памяти 218 согласно запросу о проверке статуса сетевых выключателей дистанционного контроллера 204, подаваемому через РЧ передающий и принимающий блок 214, и передает текущий статус сетевых выключателей в дистанционный контроллер 204. Контроллер 210 управляет выключателем с реле RL блока переключения 216 для переключения на основании дистанционного сигнала управления выключателем от дистанционного контроллера 204 и регулирует рабочие лампочки 220к для их включения. Когда выключатель с реле RL включен, включаются рабочие лампочки 220к. Фиг.10 представляет собой блок-схему, иллюстрирующую управление, осуществляемое дистанционным контроллером блока управления 230, указанным на фиг.8, а фиг.11 представляет собой блок-схему, иллюстрирующую управление, осуществляемое контроллерами 210 основного корпуса промежуточной розетки, указанной на фиг.7.

Ниже работа электрического удлинителя промежуточного типа согласно другому варианту осу
